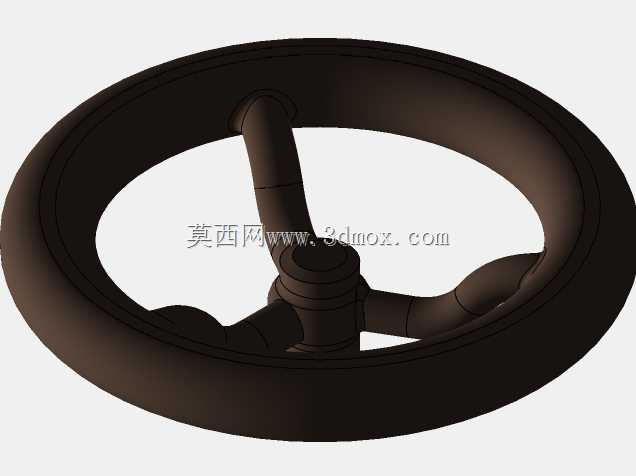

三辐式圆环形工业操作手轮结构设计

这款手轮主要应用在工业管路截断类阀门、中小型机床进给调节机构、化工容器启闭操作端、轻工设备手动调校工位上，是人工介入设备操作、实现参数微调或通路启闭的核心手动操作部件，日常工况中操作人员通过握持轮缘施加周向扭矩，即可带动配套阀杆或调节轴完成回转动作，实现对应机构的位置调整或通断控制。从结构设计来看，采用三辐条对称布局，相比两辐结构受力更均匀，操作人员在任意角度握持都能获得稳定的施力支点，相比四辐结构又减少了不必要的材料冗余，轮缘采用符合人体工学的圆弧截面设计，握持时不会出现硌手的棱角，长时间操作也能降低手部疲劳感，中心轮毂位置设计有与轴件配合的安装孔位，孔位周边做了加厚处理，避免扭矩传递过程中轮毂出现开裂变形，辐条与轮缘、轮毂的衔接位置都做了圆弧过渡处理，既消除了应力集中隐患，也让铸件成型时减少缩孔、缺料的缺陷概率。设计过程中优先考虑手动操作的施力习惯，轮缘的外径尺寸适配成年人单手握持旋转的操作范围，既不会因为直径过小导致操作时需要施加过大的手动力，也不会因为直径过大造成安装空间的浪费，安装端的轴向尺寸控制在常规操作件的安装边界内，能够直接适配多数通用阀门、机床调节端的安装轴径，不需要额外做转接结构就能完成装配。实际使用场景中，这类手轮不需要额外的辅助工具，操作人员徒手即可完成操作，在设备调试、应急启闭、小范围参数调整的工况下，相比电动、气动执行机构响应更直接，也不会受动力源中断的影响，三辐条的结构也让操作人员在戴劳保手套操作时，不会出现辐条卡挂手套的问题，轮缘表面做了哑光质感的防滑处理，手上沾有少量油污或切削液时也能保证足够的摩擦力，避免操作时出现打滑。结构建模时充分考虑了铸造或注塑成型的工艺性，所有壁厚保持均匀，没有出现突变的厚大截面，拔模角度适配常规的成型工艺要求，不需要额外做复杂的后处理即可满足装配精度要求，中心安装孔的同轴度与轮缘的回转中心保持一致，旋转时不会出现偏摆，保证操作过程的平顺性，辐条的截面采用椭圆流线型设计，既保证了足够的结构强度承受操作扭矩，也减少了材料的使用量，降低零件自身重量，安装后不会给配套轴件带来额外的偏载。
