托纳凸轮轴类传动构件结构设计

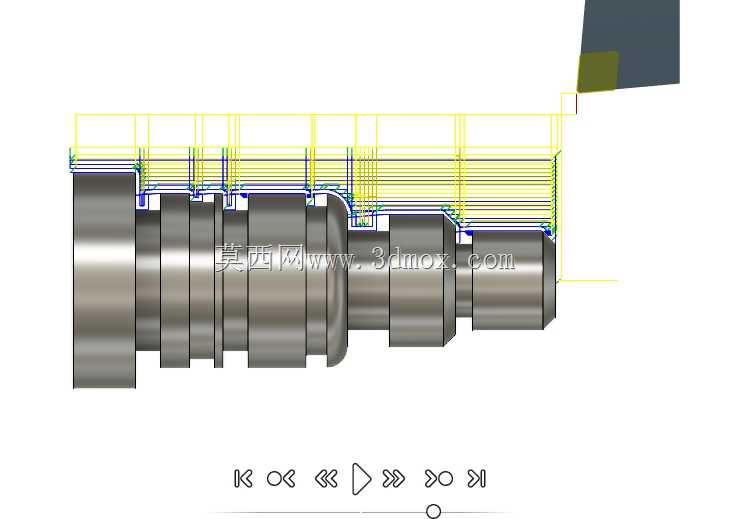

这类托纳凸轮构件，核心应用在需要精准时序控制的自动化进给、分度转位机构中，常见于多工位装配设备、专用机床的进给单元以及轻工包装设备的间歇传动链路里，承担着将旋转运动转化为预设规律往复直线运动的核心传动作用，和普通盘形凸轮不同，这类轴式集成凸轮把多个凸轮轮廓段集成在同一根轴体上，不需要额外的凸轮安装座与定位键组，能大幅压缩传动单元的轴向安装空间，减少装配累积误差。从结构设计逻辑来看，该构件采用阶梯轴式整体结构，不同轴径段分别对应轴承安装位、凸轮工作轮廓段、输出连接段，各段轴肩位置做了过渡圆角处理，避免应力集中导致的轴体疲劳断裂，凸轮工作轮廓的升程、回程曲线经过运动学校核，能保证从动件运动过程无刚性冲击，适配中高速运转的传动工况。在安装边界上，两端的轴承位直径公差按照基孔制过渡配合设计，能直接适配标准深沟球轴承的内圈安装，轴端预留的锁紧螺纹段可以配合圆螺母实现轴承内圈的轴向定位，不需要额外设计轴端挡圈结构，整体轴向尺寸紧凑，径向最大轮廓尺寸控制在合理范围内，能直接嵌入小型化的传动箱体内，不需要额外扩宽设备的安装腔体。从功能特性上看，集成式的多段凸轮轮廓可以同时驱动多组从动件完成不同时序的动作，比如在专用车床的自动走刀机构里，一段轮廓控制横向进刀，一段轮廓控制纵向退刀，还有一段轮廓控制主轴的变速触发，单根轴就能完成原本需要三根独立凸轮轴配合才能实现的动作时序，大幅减少了传动链的零件数量，降低了设备的装配调试难度，也减少了后期运维的故障点。设计过程中，各凸轮轮廓段的相位角经过精准排布，保证各从动件的动作时序不会出现干涉，轮廓面的粗糙度要求满足高副接触的耐磨需求，轴体整体采用调质处理，表层做高频淬火提升硬度，能承受长期高副接触带来的磨损，适配长期连续运转的工业生产场景。在实际选型适配时，只需要核对两端轴承位的中心高、轴段总长度以及凸轮轮廓的升程参数，就能直接替换同规格的传统分体式凸轮组件，不需要对原有设备的安装腔体做结构性改动，适配性较强。
