方形轴流风机外壳注塑结构设计

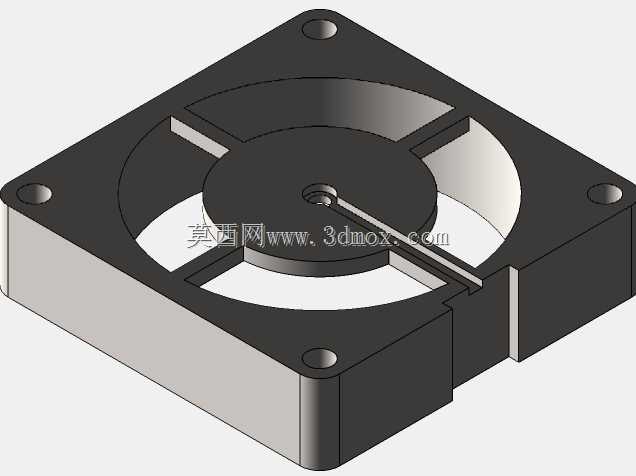

这款方形轴流风机外壳，是散热通风系统里的核心承载结构件，日常在工控机柜、伺服驱动舱、小型电源模块、桌面电子设备的散热回路中都能见到这类结构的应用，主要作用是为内置风轮提供稳定的安装定位，同时约束气流走向，避免送风过程中出现乱流、漏风的问题，保障散热风量能够精准吹向需要降温的发热元器件区域。从结构设计逻辑来看，外框采用标准正方形对称布局，四个角位预留沉头安装孔，安装时可以直接通过螺丝穿过孔位固定在设备舱的预留安装面上，沉孔设计能够让螺丝头完全没入壳体表面，不会突出外框平面，避免安装后出现凸起干涉，也能让外壳与安装面贴合更紧密，减少缝隙带来的风量损耗。外框内侧的径向导流筋采用等角度分布设计，一方面连接中心轴座与外框侧壁，为中心的风轮转轴安装位提供足够的结构支撑，避免风机运行过程中轴座出现晃动偏移，另一方面筋条的弧度经过适配调整，能够顺着风轮的出风方向梳理气流，降低风阻带来的噪音与风量损失。中心轴座的位置预留了转轴装配的定位孔，孔径公差按照常规小型轴流风机的转轴尺寸匹配设计，轴座表面做了平整处理，方便后续装配时压入轴承或者固定轴套，保证风轮转动时的同轴度。外壳的侧壁厚度均匀，符合注塑成型的工艺要求，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲的问题，边角位置都做了微小的圆角过渡，既可以减少注塑时的应力集中，也能避免装配过程中锐边划伤操作人员。从安装边界来看，这类方形外壳的外轮廓尺寸适配常规的标准小尺寸风机安装位，四个安装孔的孔距符合通用的安装规范，不需要额外做安装位的改孔适配就可以直接替换同规格的传统风机外壳，壳体的整体厚度控制在合理范围，不会占用过多的设备内部安装空间，同时侧壁的强度足够支撑日常使用中的轻微磕碰，不会因为普通的外力挤压就出现变形开裂的问题。在实际选型使用中，这类外壳搭配对应尺寸的风轮与驱动电机，就可以组成完整的散热风机单元，直接嵌入到设备的通风口位置，外框的平面可以贴合防尘网的安装边，方便后续加装防尘滤网，阻挡外界的灰尘、絮状物进入设备内部，延长内部元器件的使用寿命。
