小型民用直升机外观结构三维设计

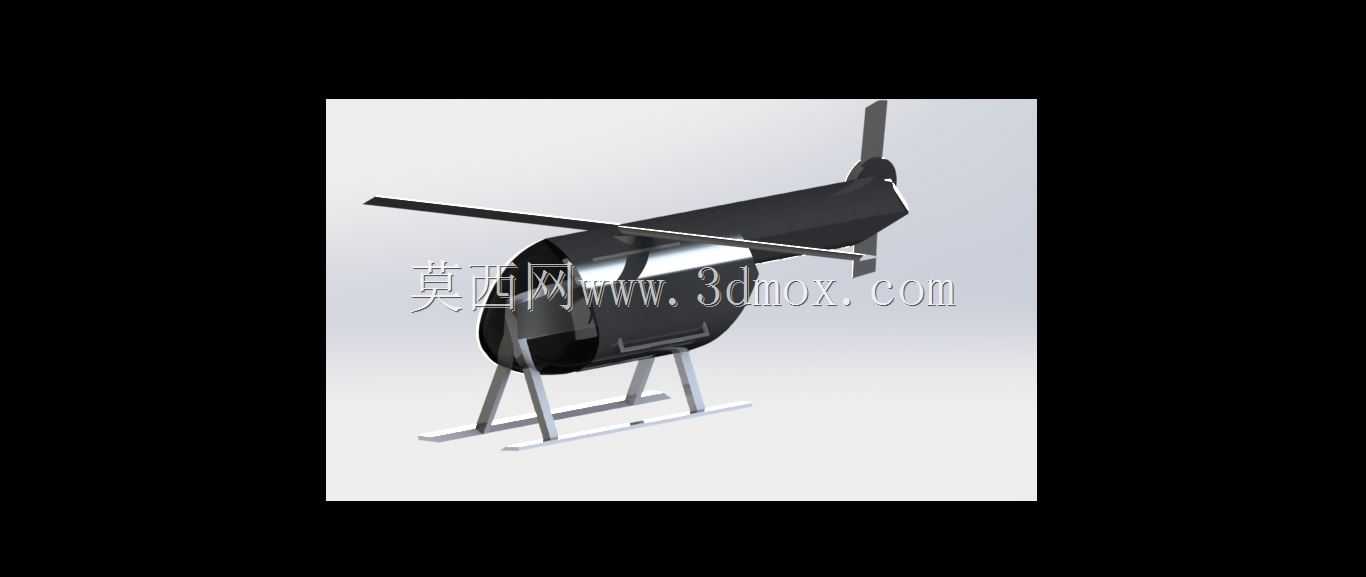

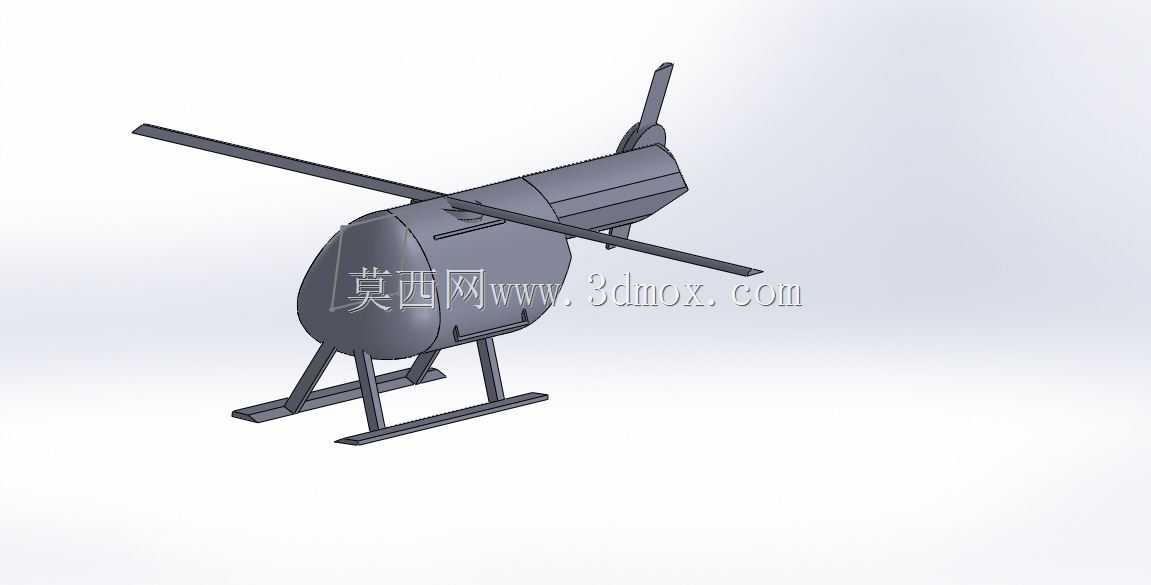

本次呈现的直升机结构设计，主要面向低空通用航空作业场景，可覆盖短途通勤、农林植保、空中巡检、应急救援前置侦查等多类实际使用需求，整体结构围绕低空低速飞行的稳定性需求展开设计。从功能特性来看，该构型采用单主旋翼搭配尾桨的经典布局，主旋翼负责提供整机升力与飞行姿态调整的主要力矩，尾桨则用于抵消主旋翼旋转产生的反扭矩，保障机身航向稳定，避免飞行过程中出现不受控的自旋问题。机身主体采用流线型封闭舱段设计，前部预留驾乘人员舱位空间，中部为动力系统与传动机构的安装预留足够舱容，尾部延伸段为尾桨、尾传动结构提供安装支撑，整体气动外形优先降低低空飞行时的空气阻力，同时兼顾结构件的受力合理性。起落架采用滑橇式结构设计，相较于轮式起落架结构更简单，维护成本更低，能够在草地、土质平地、简易起降坪等非硬化场地完成起降作业，适配通用航空场景下复杂多变的起降条件，滑橇支架通过连接铰点与机身下部承力结构固定，能够吸收起降过程中的冲击载荷，避免硬着陆时冲击力直接传递至机身主结构造成结构损伤。设计过程中优先平衡结构重量与结构强度的关系，机身蒙皮采用轻量化曲面构型，内部预留纵向与横向承力肋的安装位置，在保障整体结构刚度的前提下尽可能降低整机空重，提升有效载荷能力。主旋翼桨叶采用对称翼型设计，桨毂结构预留挥舞、摆振自由度的安装空间，能够适配不同飞行状态下的桨叶受力变化，降低旋翼运行过程中的振动传递。尾梁采用细长型构型，在保障尾桨安装位置与主旋翼中心距离满足反扭矩力矩需求的前提下，尽可能缩短尾段长度，降低整机结构重量，同时避免尾段过长带来的地面剐蹭风险。整机外形尺寸适配通用低空飞行器的起降边界，机身宽度控制在窄体构型范围，能够适配小型通用机场的停机位尺寸，滑橇起落架的跨度经过反复校核，既能够保障地面停放与滑跑阶段的侧向稳定性，又不会因跨度过大增加额外的结构重量与空气阻力。舱段设计上预留了航电设备、燃油系统、操纵机构的布设空间，各系统安装位之间预留足够的维护操作间隙，方便后续运维过程中的部件检修与更换。旋翼与尾桨的转动范围经过干涉校核，在全行程操纵状态下，桨叶不会与机身、尾梁结构发生碰撞，各运动部件的安全间隙满足航空结构设计的通用规范。
