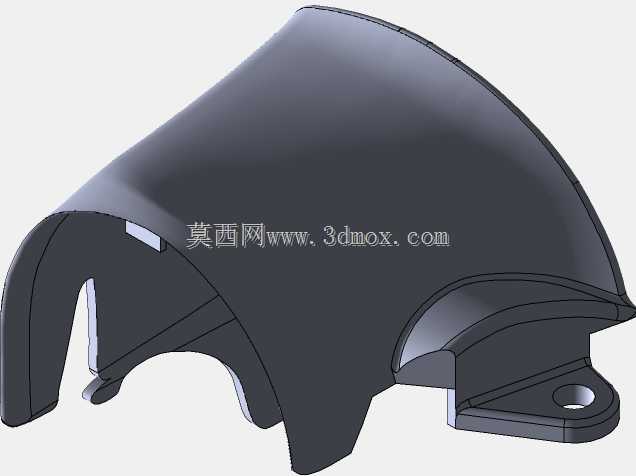

7加仑弧形带安装座防护挡罩结构

这款弧形防护挡罩主要适配7加仑规格的配套设备，常见于流体输送、小型动力单元周边的防护场景，用来遮挡设备内部旋转、传动部件，避免运行过程中异物卷入、人员误触引发安全隐患，同时也能阻挡外界飞溅的粉尘、液滴侵蚀内部构件，延长核心部件的使用寿命。从结构设计来看，整体采用大弧度曲面造型，曲面曲率完全匹配被防护部件的外轮廓运动包络，既保证了足够的内部避让空间，不会和内部运动件产生干涉，又尽可能压缩了外部占用空间，不会额外增加设备的整体轮廓尺寸。罩体一侧延伸出带安装孔的固定耳座，耳座与罩体主体做了加强筋过渡连接，安装时仅需通过单颗紧固件即可完成定位固定，另一侧采用开口卡接结构，能够直接卡入设备预设的卡槽位，安装拆卸无需复杂工具，日常维护时掀开即可接触内部部件，操作便捷。罩体下部的开口轮廓做了多段避让缺口设计，分别对应设备上的管路接头、凸台结构的安装位置，安装后缺口与周边构件的间隙控制在3mm以内，既保证了装配的顺畅性，又避免过大间隙留下安全防护漏洞。设计过程中优先考虑了注塑成型的工艺可行性，整体壁厚保持均匀，曲面过渡处没有尖锐棱角，所有转角位置都做了圆角处理，既减少了注塑过程中的应力集中问题，也避免安装使用过程中锐边划伤操作人员。安装边界上，固定耳座的孔位中心到罩体最远端的距离经过精准核算，能够适配现有同规格设备的安装孔位，不需要额外对设备基座进行打孔改造，替换原有老化护罩时可以直接装配，适配性较强。罩体表面采用哑光质感设计，不会在车间照明环境下产生强光反射，减少对操作人员的视线干扰。
