LCR-T4组件测试仪角形防护外壳结构

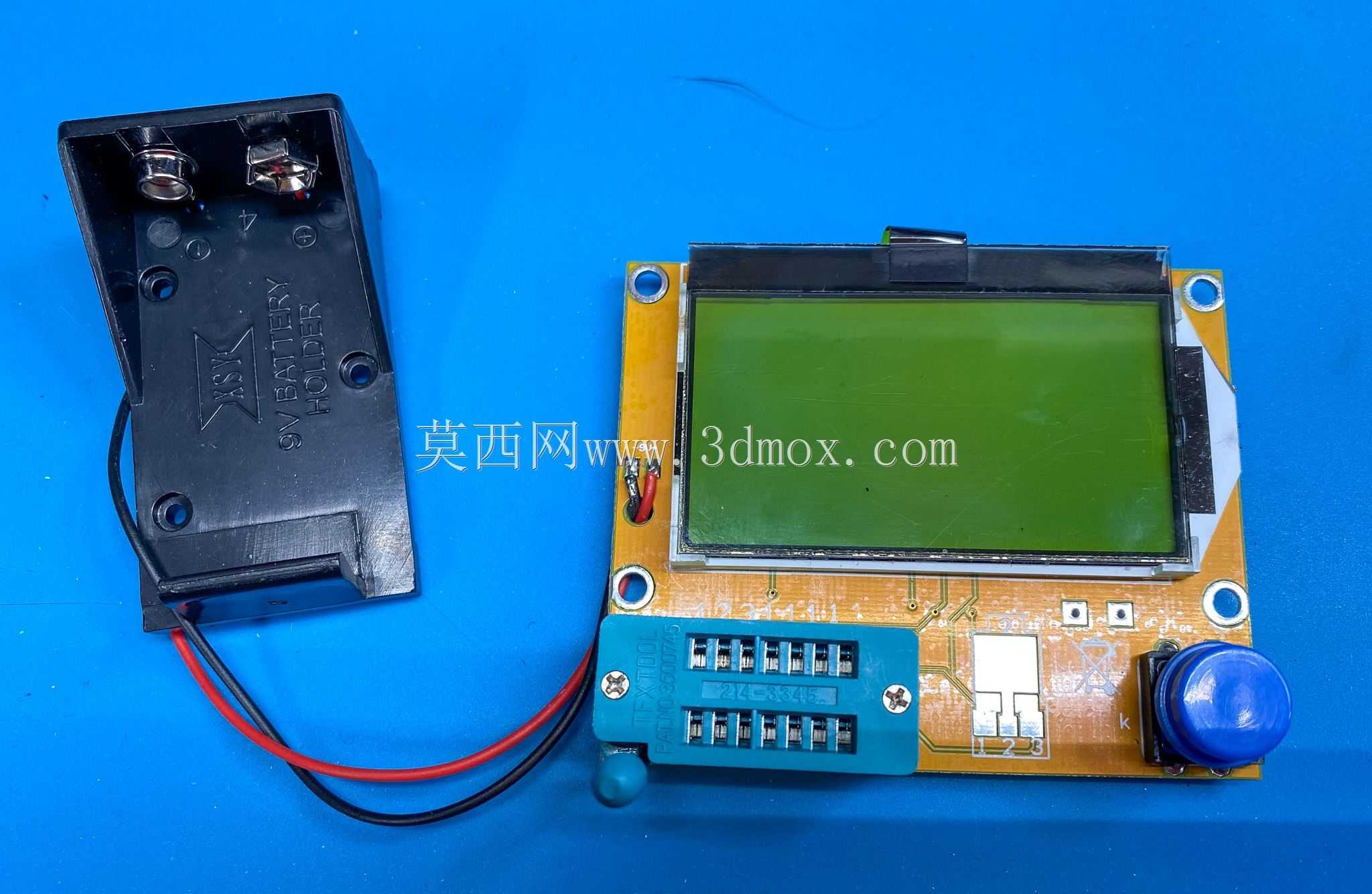

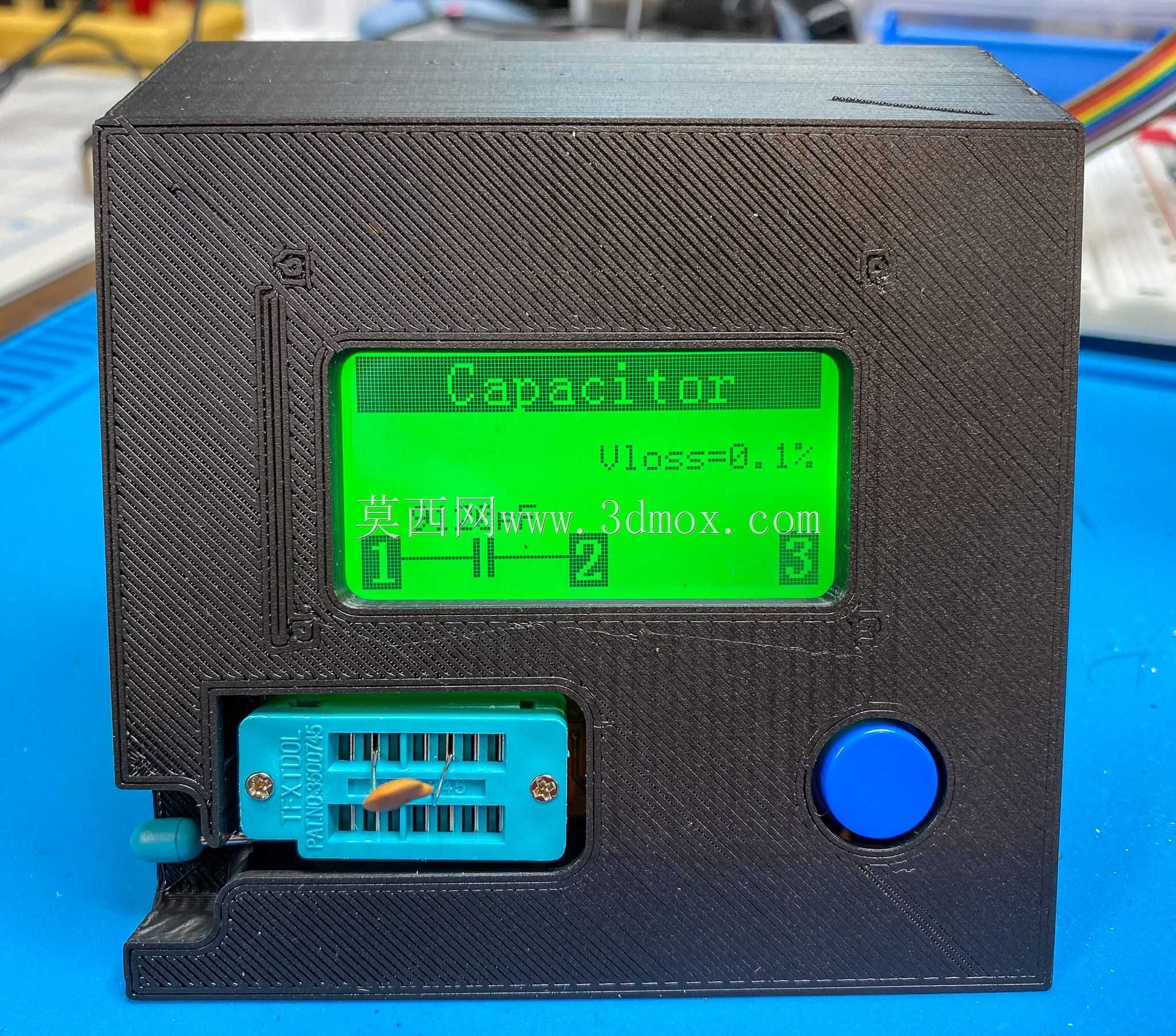

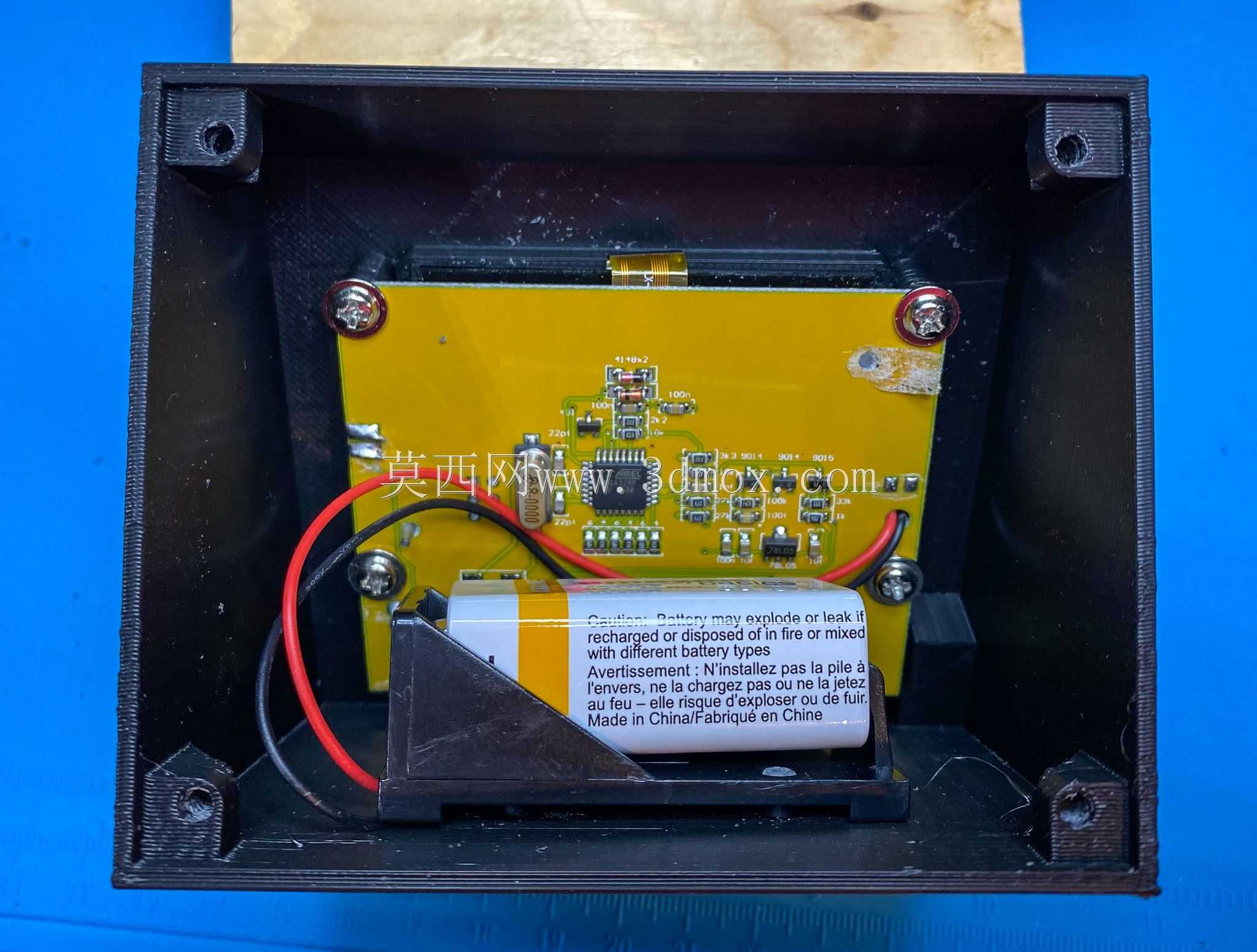

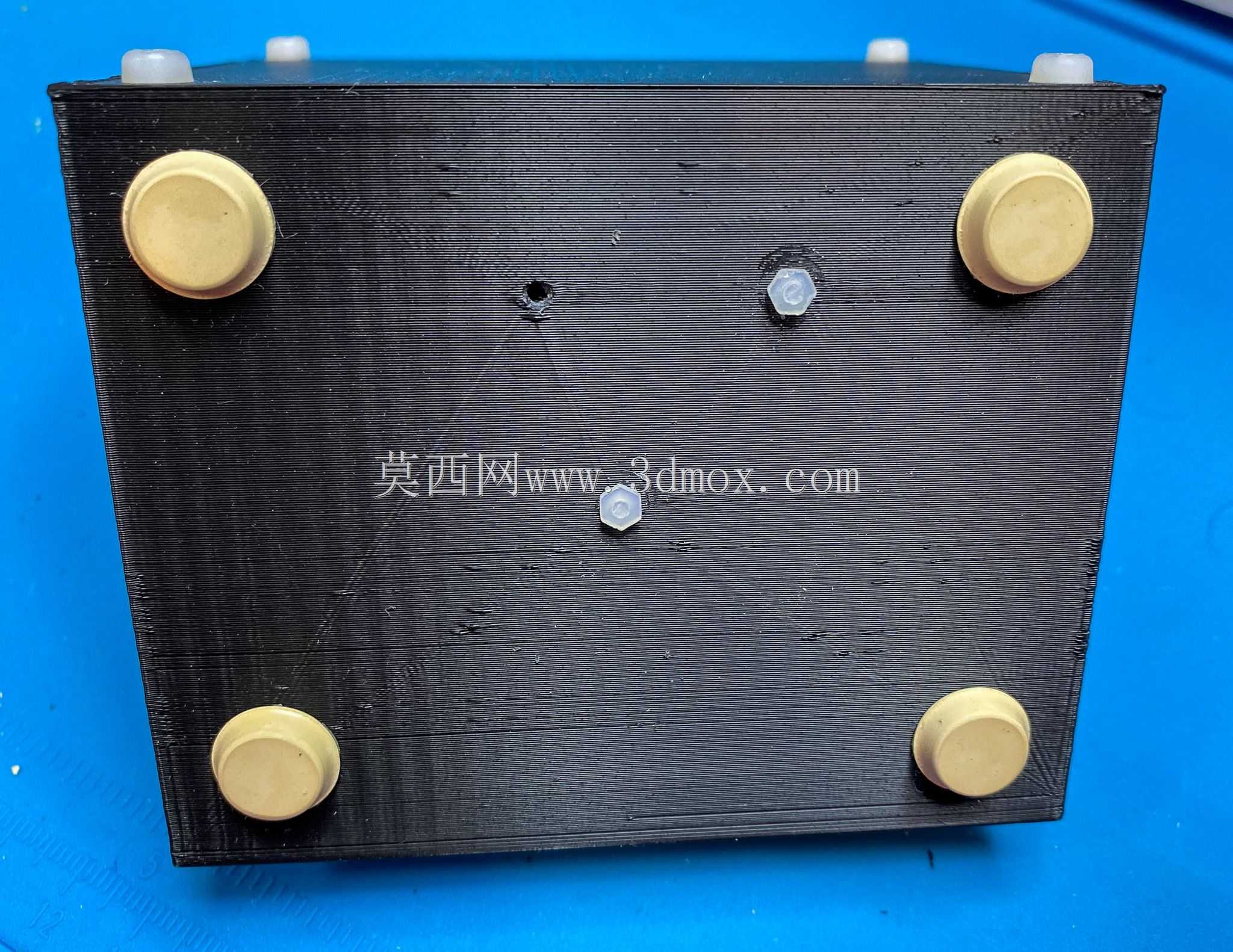

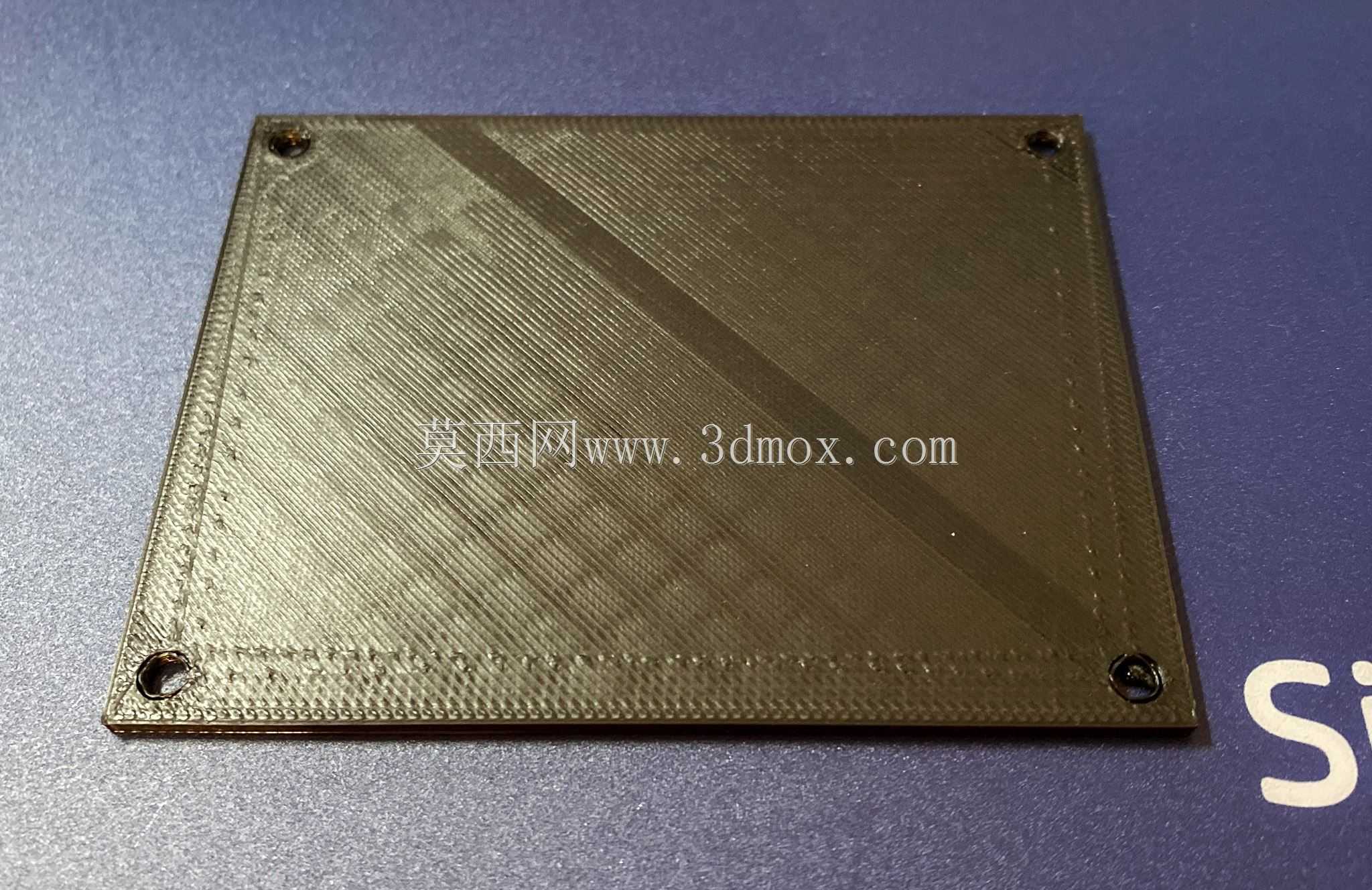

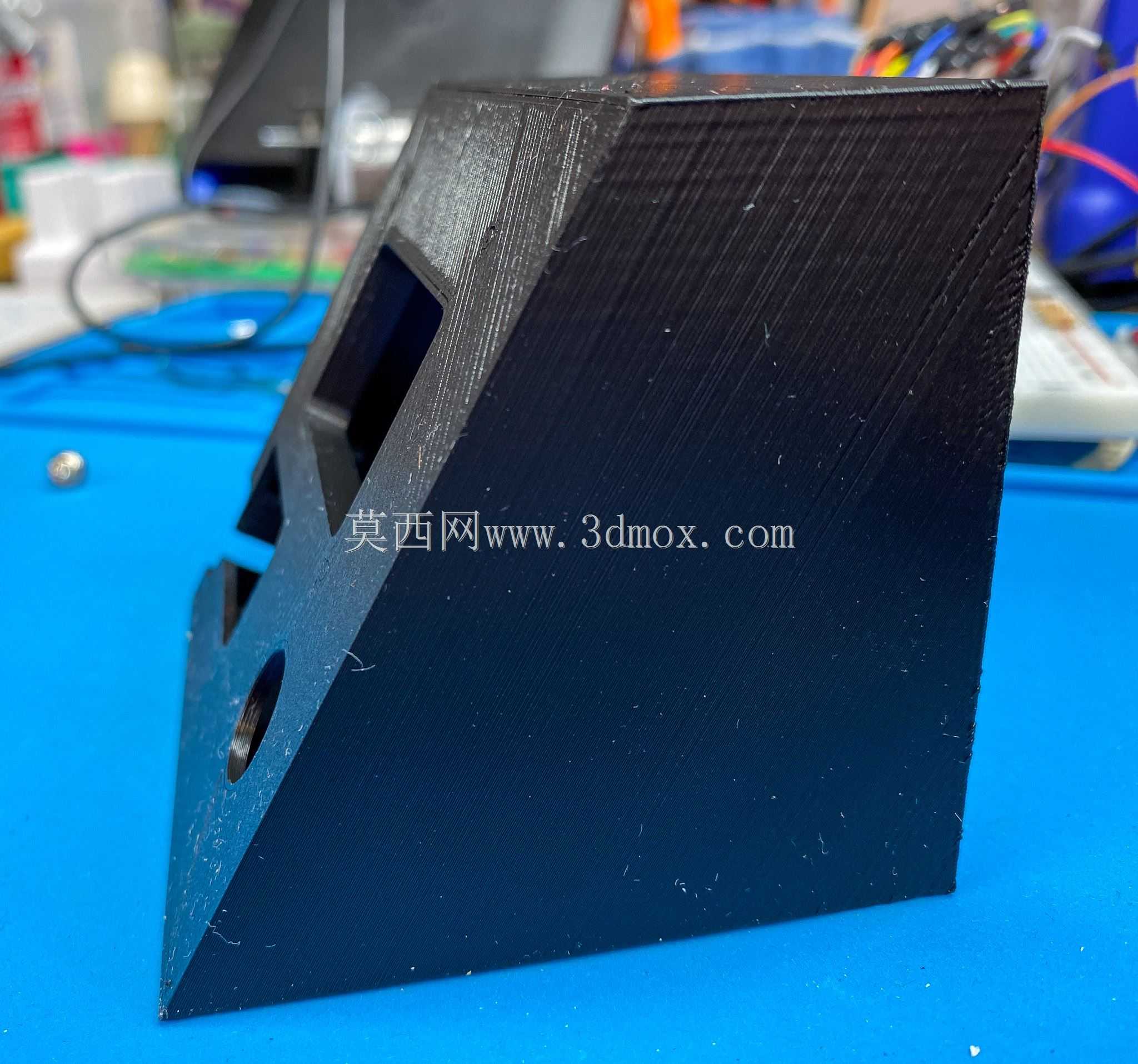

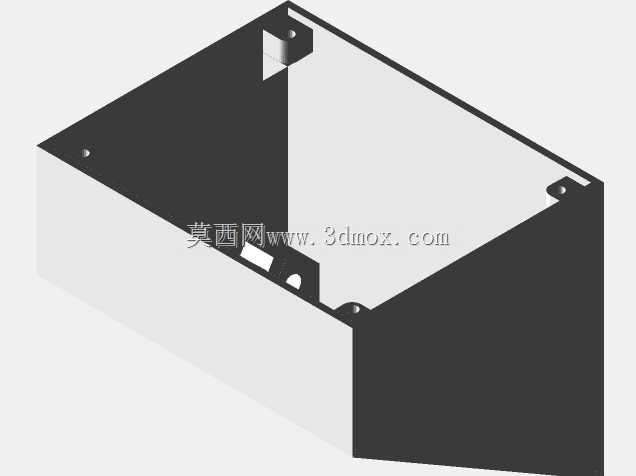

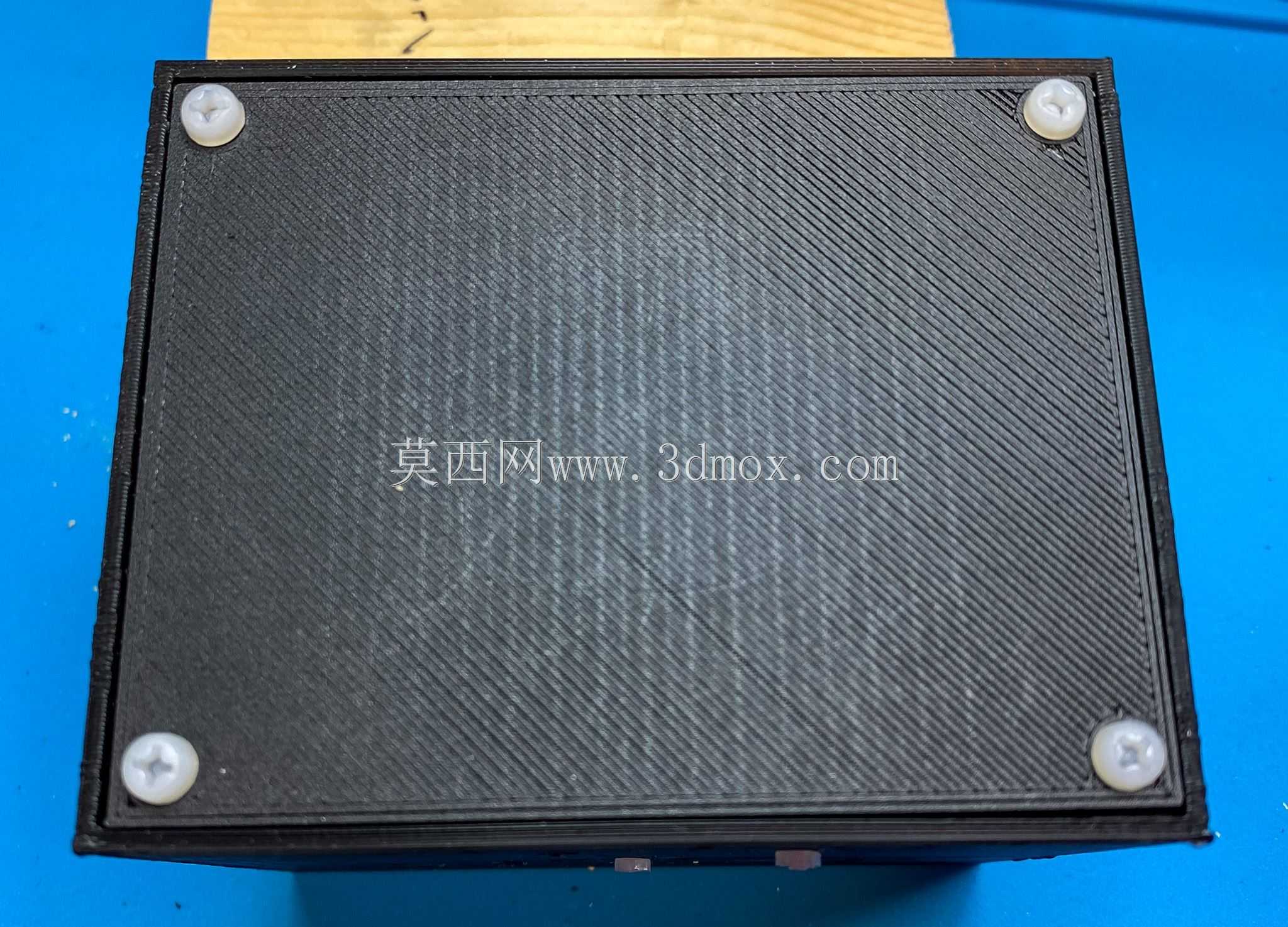

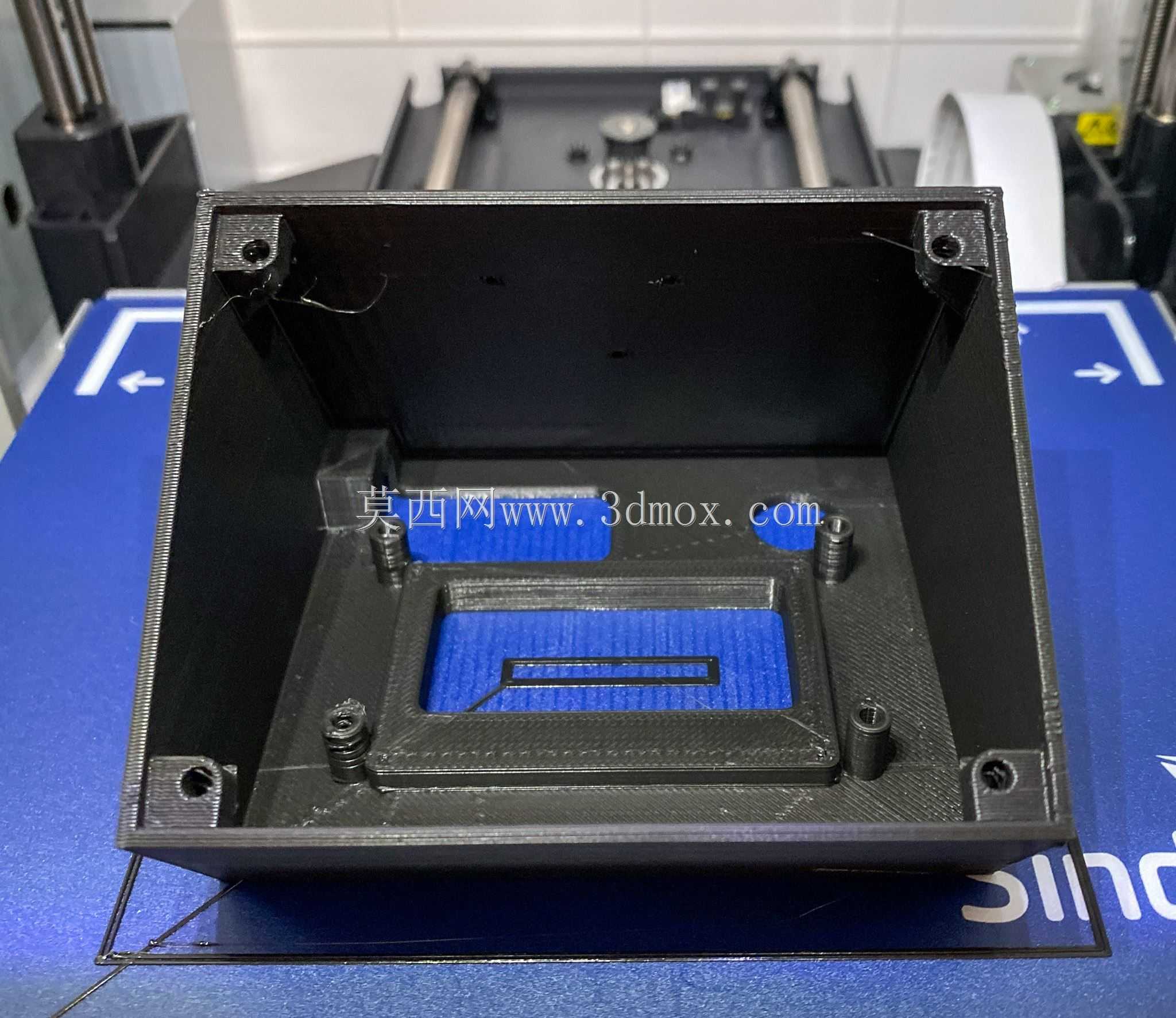

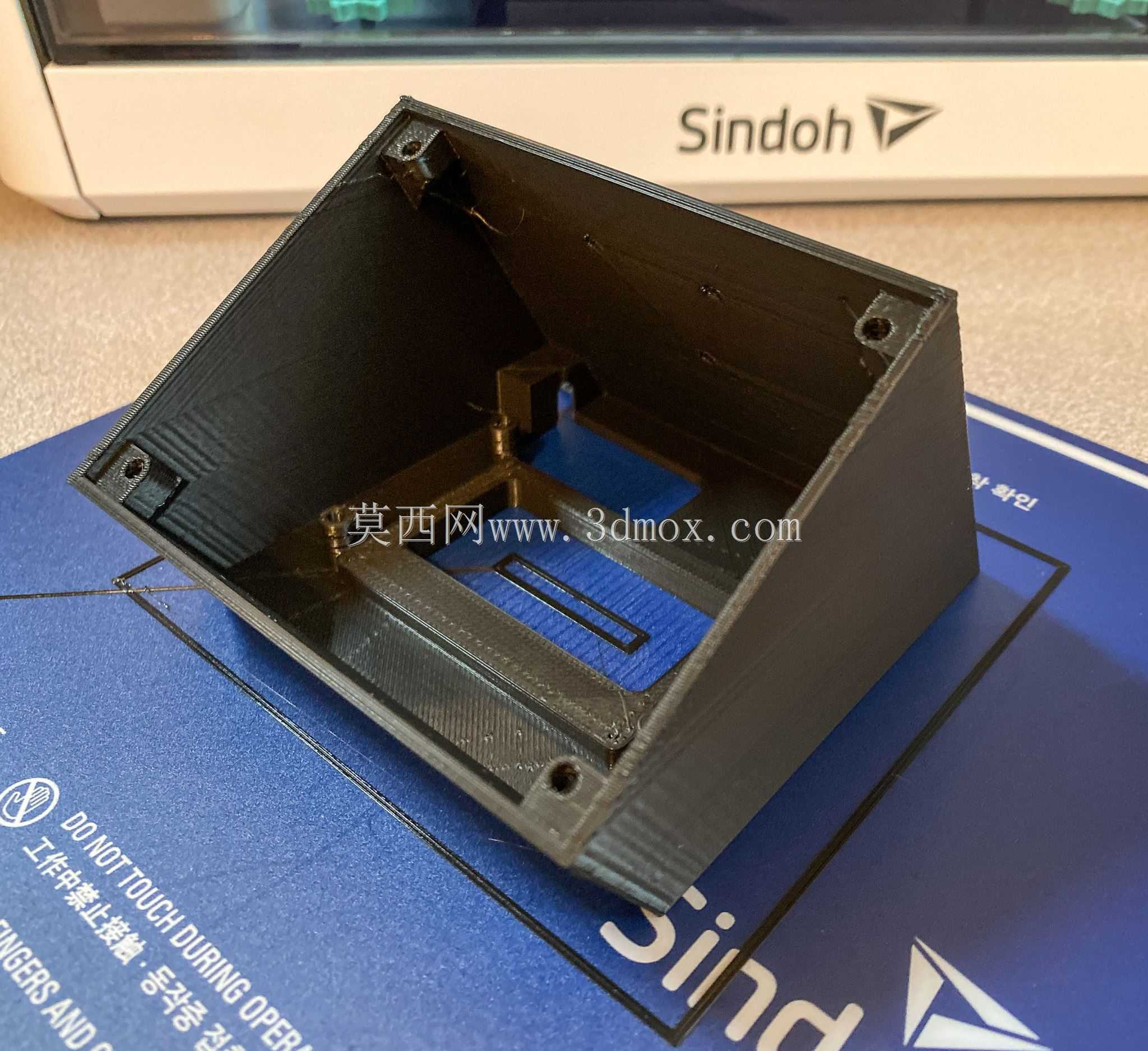

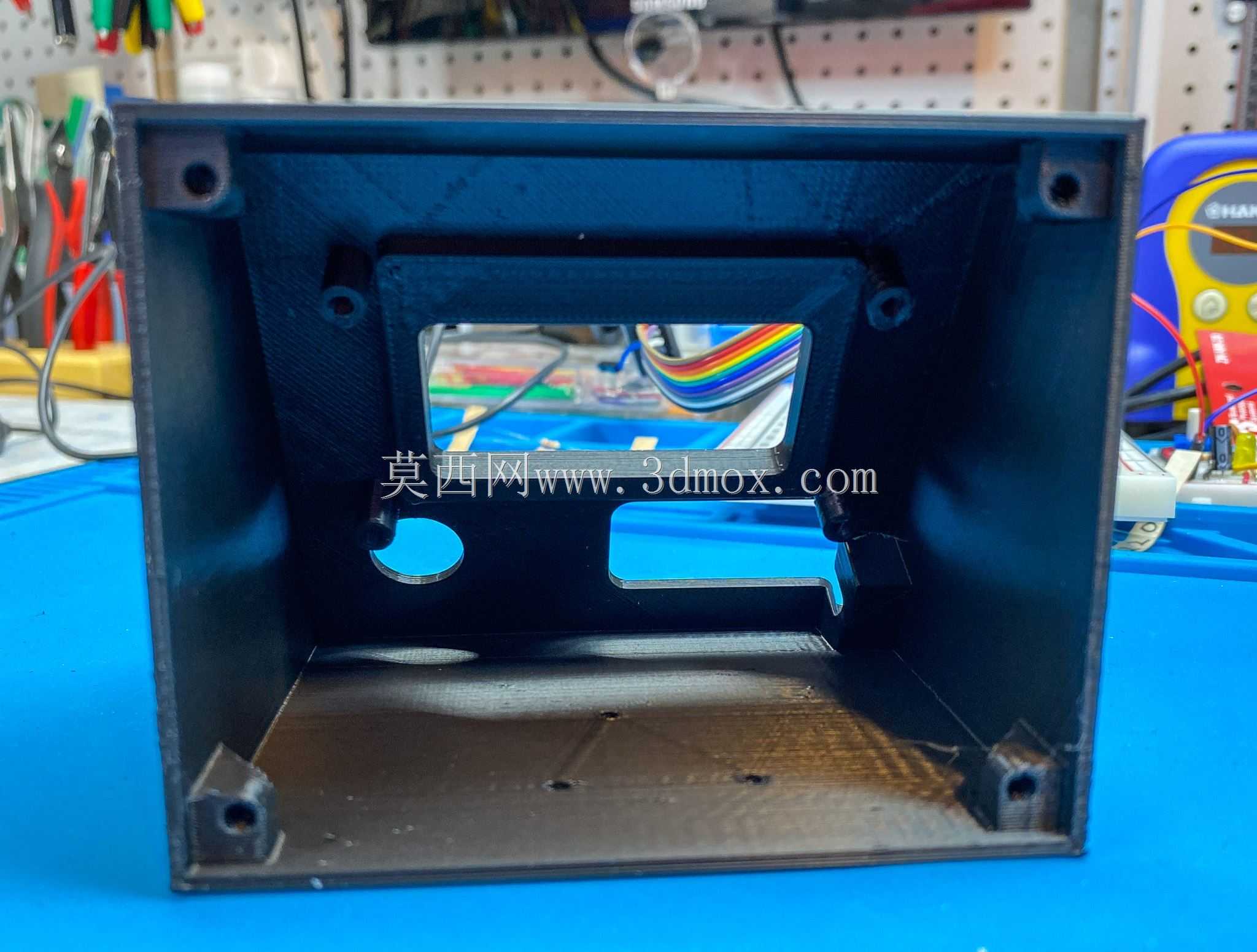

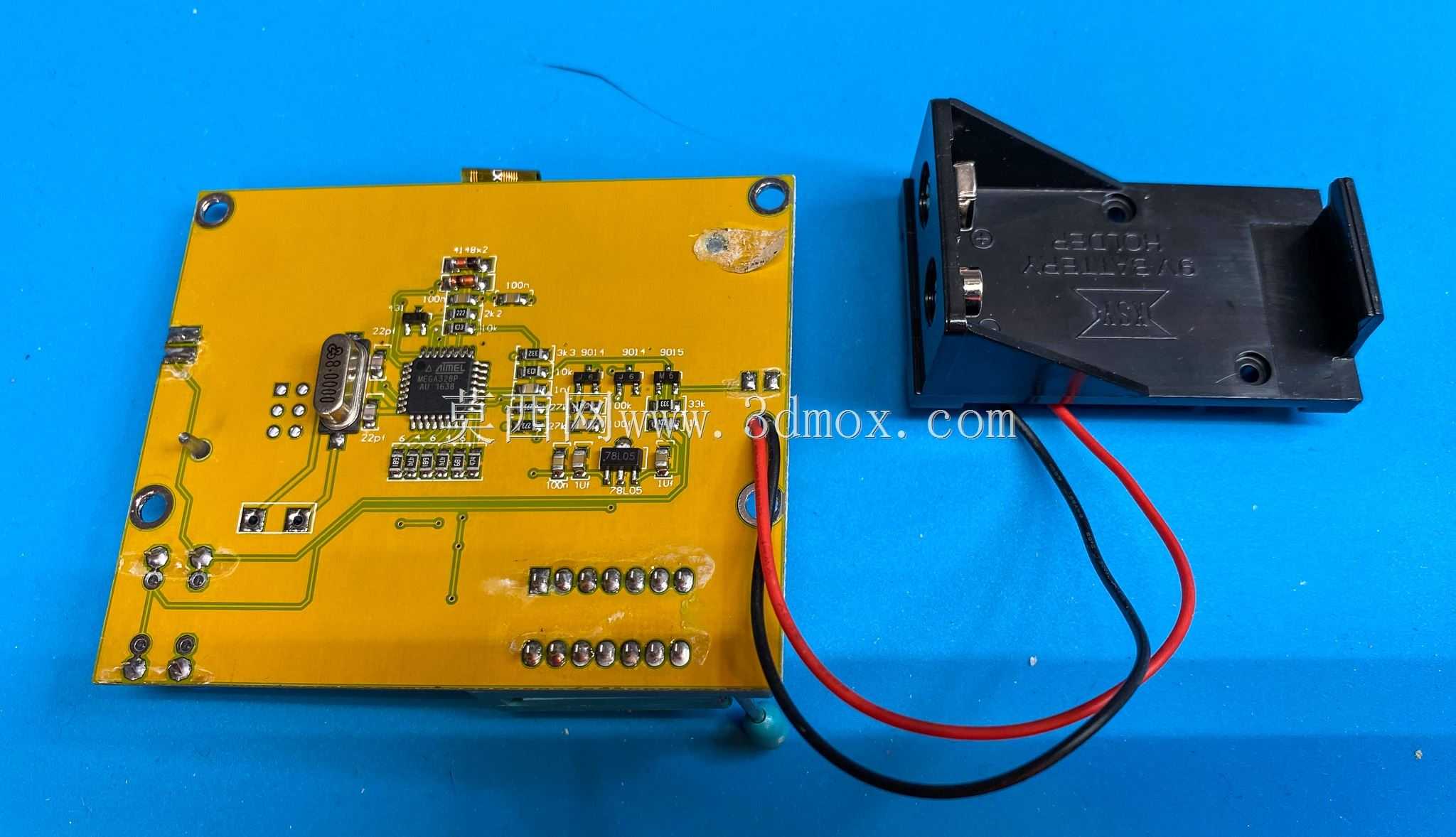

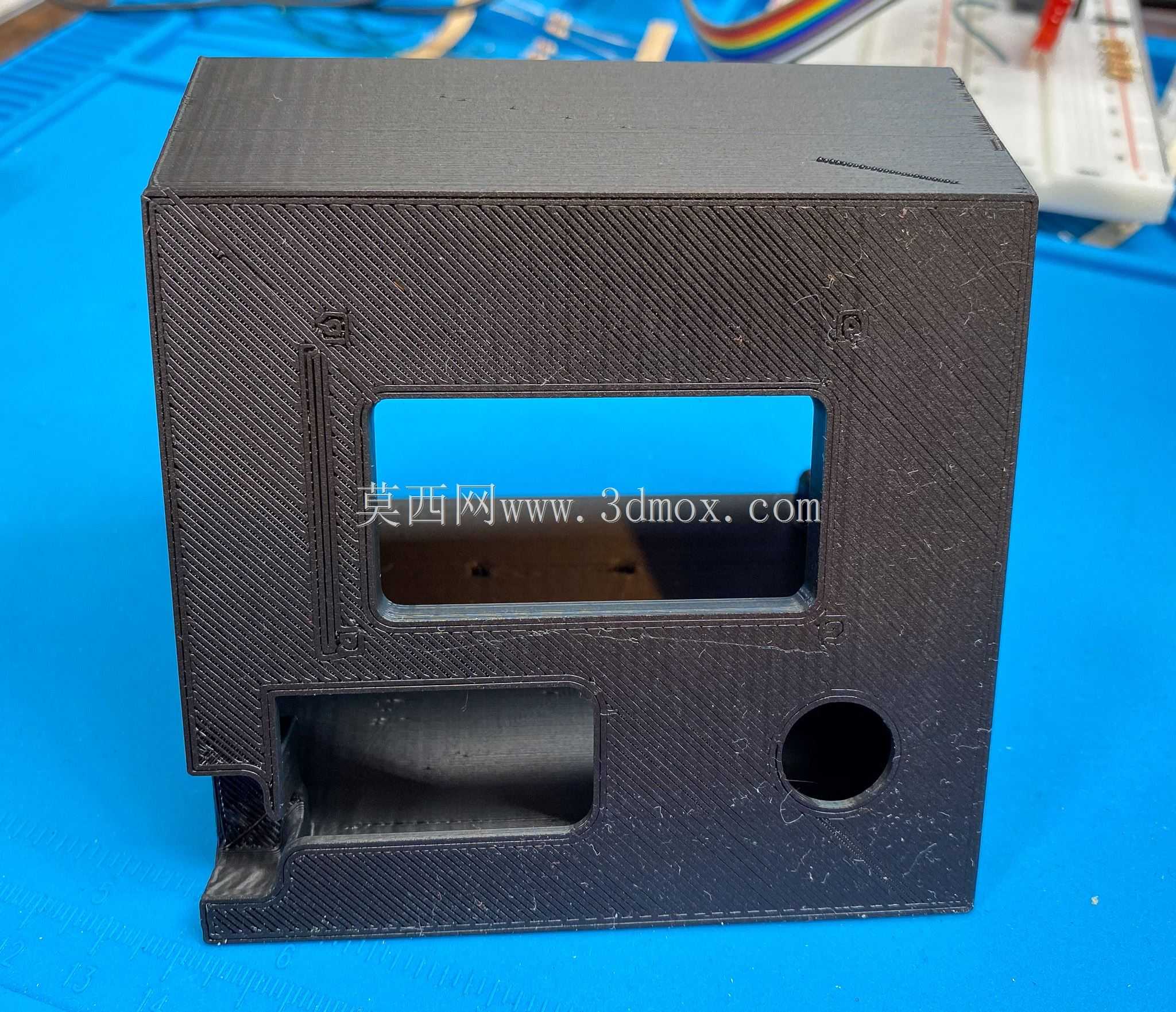

电子元器件检测场景中，手持类LCR测试设备常因原厂无配套防护外壳，在车间周转、桌面摆放、外出携带过程中出现电路板磕碰、接线端松动、屏幕刮花等问题，这类角形外壳正是针对裸机使用的痛点做的适配结构。日常产线来料抽检、维修工位元件判定、电子爱好者DIY检测时，裸板状态的测试仪不仅握持硌手，放置时也容易因接触面不平滑动，带倾角的外壳结构能让设备屏幕以合适的仰角朝向操作人员，无需额外搭配支架就能获得舒适的观察视角，长时间检测读数也不易产生视觉疲劳。结构设计上优先考虑装配便捷性，没有采用需要支撑打印的倒扣、复杂嵌合结构，打印时将前面板朝下放置就能直接获得平整的外观面，省去后期打磨支撑的工序，普通桌面级3D打印设备就能直接加工。壳体四周预留的固定位适配常规尼龙螺丝或是电脑机箱通用螺丝，不需要专门定制紧固件，装配时用3毫米丝锥对螺丝柱孔位做轻微攻丝就能获得足够的锁紧力，金属软驱螺丝拧入前几圈手动攻丝后，就能让上下壳紧密贴合，避免普通自攻螺丝反复拆装后滑牙的问题。考虑到日常使用时需要频繁更换测试电池，壳体对应电池位置做了避让开口，不需要拆开整壳就能直接接触电池仓完成更换，省去反复拆装螺丝的麻烦。屏幕和背板的螺丝凸台高度做了精准匹配，装配后不会出现屏幕被顶起漏光、或是背板凸起硌手的问题，针对早期孔位偏差的问题，结构上调整了电池支架底部的孔位布局，避免螺丝偏位无法锁紧的情况，壳体边缘做了小圆弧过渡，握持时不会有尖锐棱角割手的问题。安装边界上，壳体完全包裹测试仪的核心电路板区域，四个角的延伸结构刚好覆盖电路板的易磕碰边角，外接测试线的接口位置做了对应开口，不会影响测试夹的正常插拔，壳体整体厚度控制在合理范围，既不会因为壁厚过薄导致摔落时开裂，也不会因为壁厚过大增加额外重量，长时间手持检测也不会有明显的负重感。壳体表面没有做多余的装饰结构，平整的正面可以后续粘贴标识标签，区分不同工位的测试设备，内部的限位筋刚好卡住电路板边缘，设备放入后不会出现晃动移位，哪怕是从桌面高度意外滑落，外壳也能吸收大部分冲击能量，保护核心电路板和屏幕不受损坏。
