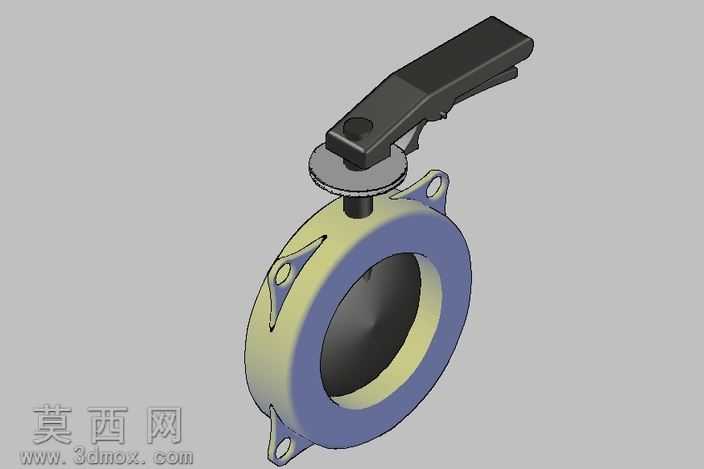

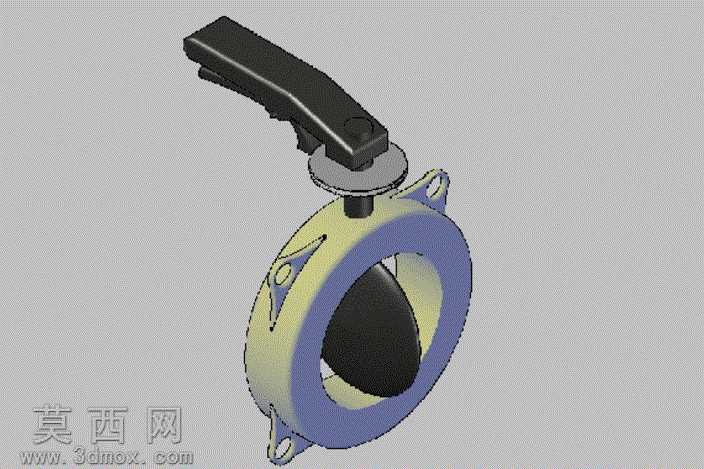

手柄驱动对夹式蝶阀三维结构设计

本作品为手动对夹式蝶阀的三维数字化设计成果，建模过程严格遵循工业阀门的实际生产尺寸规范，在三维建模环境中完成全零件的参数化搭建，确保各部件的装配公差符合管路连接件的通用行业标准。建模阶段首先完成核心阀体的结构构建，对夹式阀体采用环形中空结构，边缘预留对称的安装吊耳结构，吊耳上设置标准螺栓过孔，用于阀门与两端管路法兰的对接固定，阀体的密封接触面做了精准的曲面过渡处理，保证装配后密封面的贴合度。其次完成阀板与阀杆的结构建模，阀板采用偏心圆盘式结构，曲面轮廓经过优化，能够在阀体内腔实现0-90度的顺畅回转，阀杆与阀板采用嵌合式连接结构，保证扭矩传递的稳定性，阀杆与阀体的配合部位预留了密封件安装槽位，符合实际产品的密封设计逻辑。驱动部分采用杠杆式手柄结构，手柄表面做了防滑的曲面造型处理，符合人工操作的施力角度，手柄与阀杆的连接部位设置定位齿盘结构，能够实现阀门开度的多档位锁定，满足管路流量调节的使用需求。材质渲染阶段，阀体部分采用铸铝哑光金属材质，还原低压管路蝶阀的常用材质质感，表面添加细微的铸造纹理提升真实感；阀板与手柄采用硬质工程塑料与黑色氧化金属的组合材质，区分不同部件的材质属性；定位齿盘采用亮面金属材质，突出活动调节部件的结构特征。整体装配过程严格按照实际产品的装配顺序完成约束添加，各活动部件保留了真实的运动自由度，可模拟手柄扳动时阀板同步回转的动作过程，完整还原手动蝶阀的操作逻辑。设计过程中重点考量了阀门的结构紧凑性，对夹式结构相比法兰式蝶阀体积更小、重量更轻，适合安装空间受限的管路场景，手柄的长度经过力矩优化，操作人员无需借助额外工具即可完成阀门的启闭操作，整体结构无冗余设计，所有结构特征均服务于阀门的启闭控制、管路连接、流量调节核心功能，模型的结构细节完整覆盖了手动对夹蝶阀的全部核心组成，可用于产品结构展示、安装教学、原理演示等场景。
