法兰式手动杠杆球阀三维结构设计

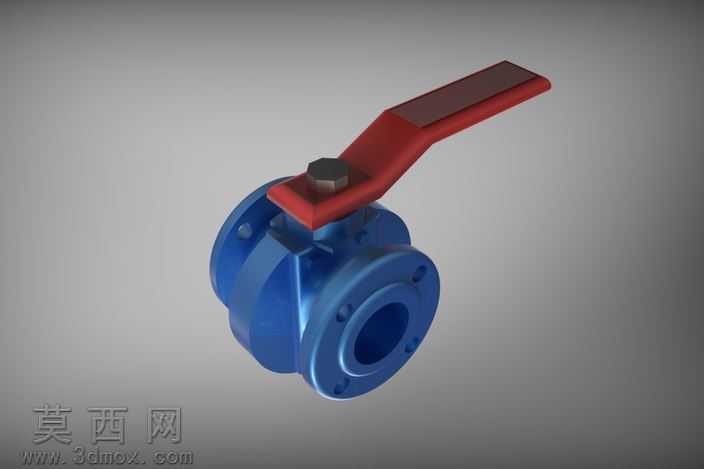

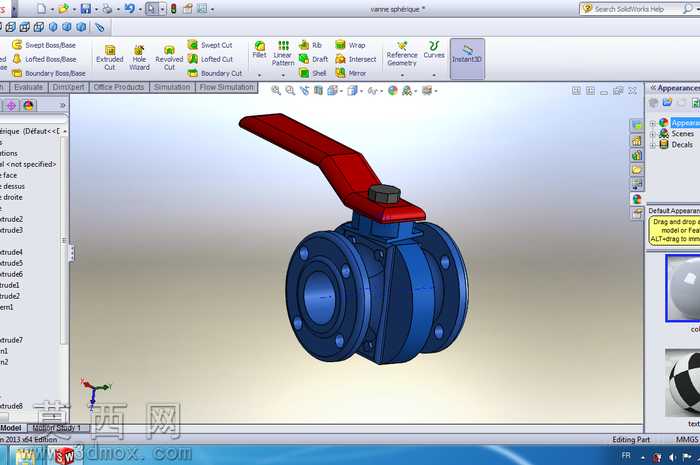

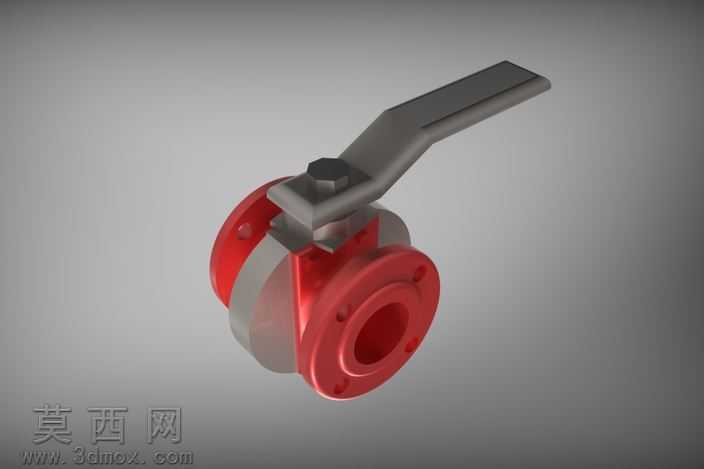

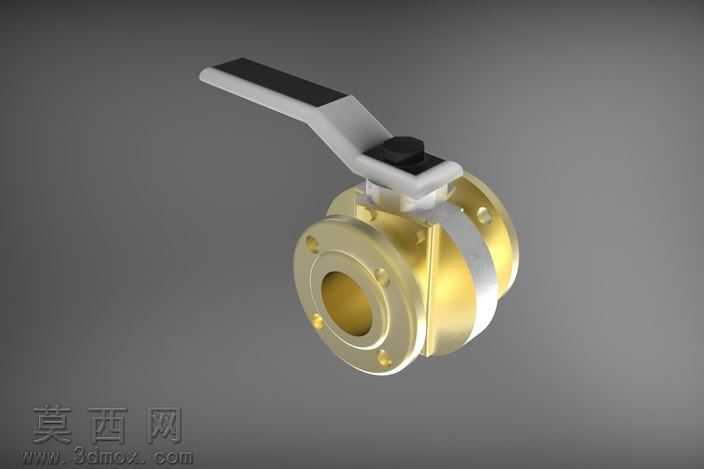

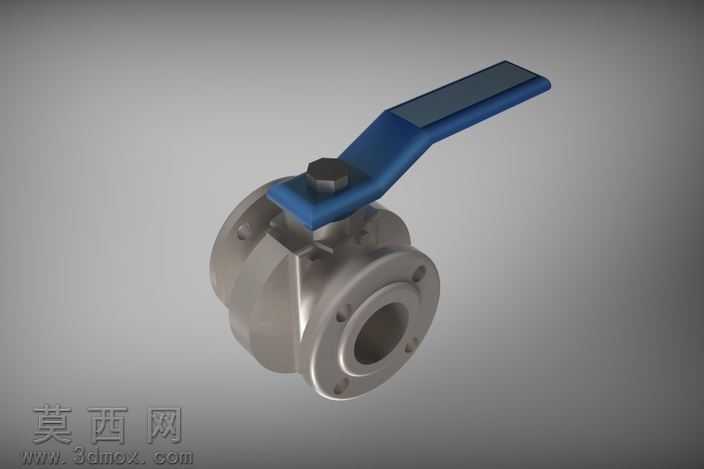

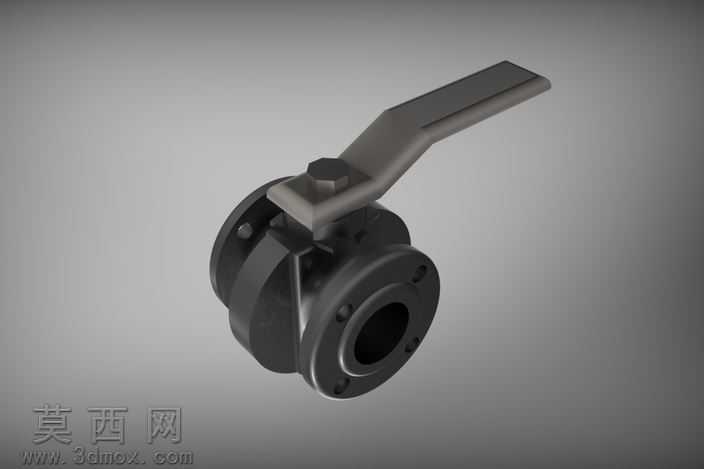

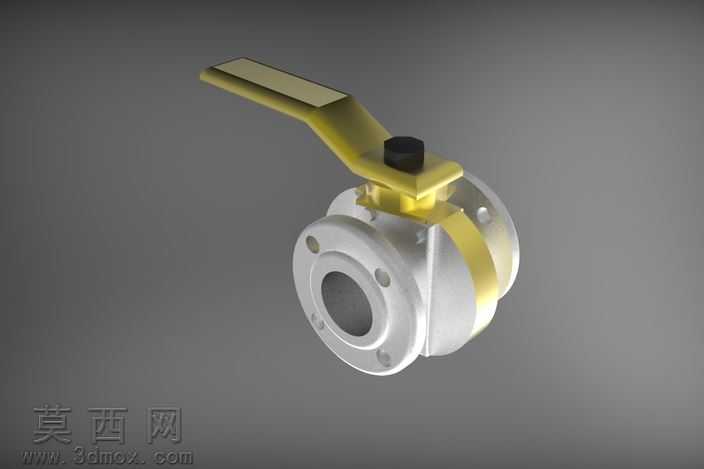

本作品为法兰式手动球阀的三维设计模型，建模过程围绕工业管路流体通断控制的实际使用需求展开，整体结构遵循通用球阀的成熟设计逻辑，同时兼顾三维模型的结构还原度与渲染表现力。建模阶段首先完成核心流道结构的搭建，以球体阀芯为核心定位基准，确定两端法兰连接端口的同轴度参数，保证法兰端面的螺栓孔位分布均匀、位置精度符合常规法兰连接的通用标准，避免装配阶段出现孔位错位问题。阀体部分采用一体化铸造型腔的结构思路，建模时还原了阀体外部的加强筋过渡结构，在保证阀体承压能力的同时，尽可能优化壁厚分布，减少不必要的材料冗余。阀芯与阀体的配合面预留了合理的密封安装间隙，可适配软质密封垫片的装配需求，保证阀门关闭状态下的密封性能。操作手柄采用长杠杆式结构设计，建模时还原了手柄末端的扁平握持区域，以及手柄与阀杆连接部位的六角锁紧螺母结构，清晰呈现扭矩传递的连接逻辑，手柄的长度设计符合手动操作的力矩需求，无需额外辅助工具即可完成阀门的启闭操作。材质渲染阶段，阀体与阀芯部分采用哑光金属材质，还原不锈钢铸件的细腻金属质感，表面添加轻微的使用痕迹纹理提升真实感，避免过于光滑的塑料感；操作手柄采用深蓝色工业涂装材质，表面添加细微的磨砂颗粒质感，与金属阀体形成清晰的视觉区分，便于快速识别操作部件；法兰端面、螺栓孔等加工面采用略亮的金属切削面质感，区分铸造面与机加工面的视觉差异。渲染阶段采用柔和的侧上方主光源搭配环境补光，清晰呈现阀体的曲面过渡、法兰端面的孔位结构以及手柄的轮廓形态，阴影参数调整柔和，避免过重阴影遮挡结构细节。整体设计完整还原了法兰式手动球阀的全部装配结构，各部件的连接关系清晰明确，可用于阀门结构原理演示、管路系统装配模拟、产品宣传展示等多种场景，模型结构严谨，无多余几何面片，各部件可单独拆分用于装配动画制作，能够直观展现球阀90度旋转启闭的工作原理，帮助使用者快速理解这类通用流体控制元件的内部构造与操作逻辑。
