工业带屏带安装支架嵌入式PC机箱结构

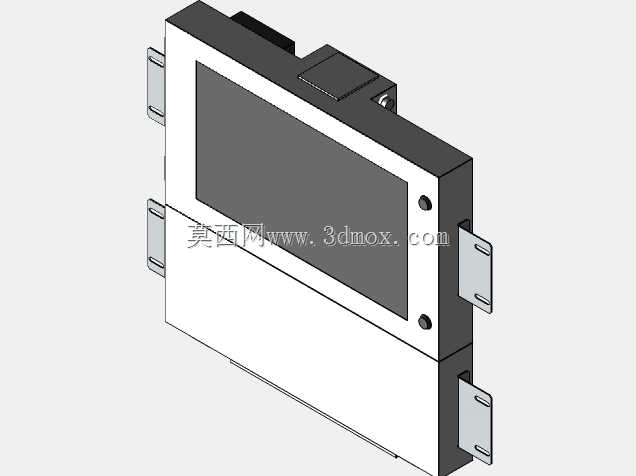

这款带集成显示屏与安装支架的PC机箱，主要面向工业现场嵌入式工控场景设计，常见应用在生产线工位终端、设备配套操控单元、车间数据采集站这类需要将计算单元与显示操作端整合部署的场合，区别于普通台式机机箱，它不需要放置在桌面或机柜内的空闲层板上，可直接通过侧边的安装支架固定在设备立面、生产线机架旁或者操作工位的侧装面板上，大幅节省现场安装空间，同时避免外露走线带来的磕碰、积尘问题。从结构设计思路来看，整体采用拼接式钣金壳体，主体分为上下两个装配段，上段预留显示屏安装位，屏幕嵌入前面板后通过四角的固定孔锁付，屏幕周边做了下沉式止口设计，既能保证屏幕安装后与前面板齐平，减少缝隙积灰，也能在装配时快速定位，降低组装对位难度。侧边伸出的安装支架为折弯成型的钣金件，每个支架上开有两个长圆形安装孔，可适配一定范围内的安装孔位偏差，现场安装时不需要极高的打孔精度就能完成固定，支架与主箱体之间通过侧边的预留螺孔连接，可根据安装方向需求调整支架的固定位置，适配正装、侧装等不同的安装朝向。箱体的上下段拼接处做了叠边咬合结构，配合内部的连接螺柱，既可以保证壳体的整体刚性，减少钣金薄件带来的共振形变，也能在后期维护时快速拆开上下段，对内部的主板、电源、存储模块进行检修更换，不需要完全拆解整个箱体。前面板除显示屏区域外，预留了足够的平整区域，可根据实际使用需求粘贴功能标识、开孔加装操作按钮或者USB外接接口，不需要额外对壳体进行二次大规模加工。从安装边界来看，箱体整体厚度控制在较薄的区间，贴装在设备立面时不会过多占用操作通道空间，背部预留了走线缺口，内部的线材可从背部直接引出连接设备端的通讯线路与供电线路，前面板的屏幕区域做了轻微的凸起边框，可在现场发生轻微磕碰时先接触边框，避免屏幕直接受撞击破损。这类机箱在设计时充分考虑了工业现场的安装维护需求，没有多余的装饰性结构，所有结构特征都服务于安装便捷性、维护效率与防护性能，建模时还原了每一处折弯止口、安装孔位与拼接结构，可直接用于同类工控机箱的结构参考，也可根据实际搭载的主板尺寸调整内部安装柱的位置，快速衍生出适配不同硬件配置的同类型机箱结构。
