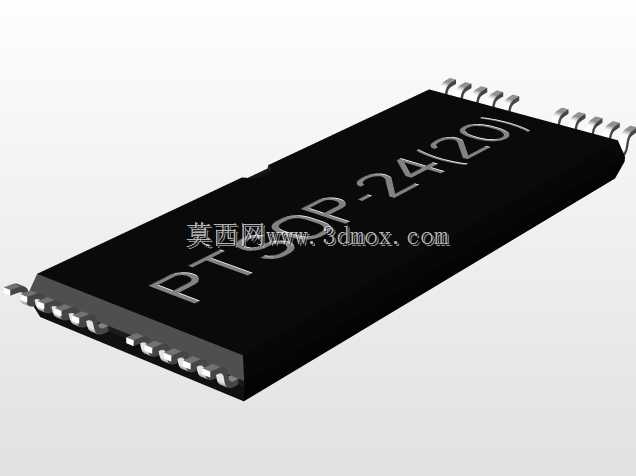

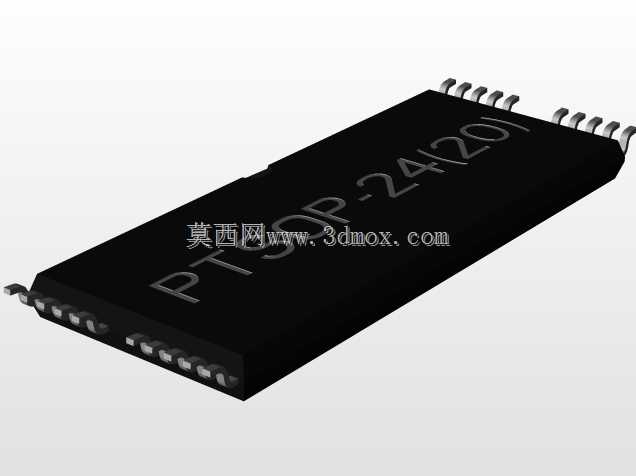

PTSOP24反向贴片SMD芯片封装结构

在消费电子、工业控制板卡的PCB布局环节，这类薄型小外形贴片封装的半导体元件，是高密度板卡设计里绕不开的选型对象，区别于传统直插元件的安装逻辑，它完全依托表面贴装工艺完成焊接固定，不需要在PCB基材上钻设贯穿式引脚孔，能大幅压缩板卡的布线占用空间，适配便携设备、嵌入式控制模块这类对安装体积有严苛限制的应用场景。

从实际使用的角度看，这类20引脚反向排布的封装结构，引脚采用0.5mm的标准间距设计，刚好匹配当前主流SMT产线的钢网开孔、贴片机吸嘴拾取精度要求，不需要额外定制特殊工装就能完成批量上料焊接，产线适配成本很低。封装本体宽度控制在14.4mm，本体厚度方向的尺寸适配6.0mm的焊盘排布跨距，设计时只要在PCB布局阶段预留出对应尺寸的元件禁布区，就能避免焊接时出现相邻引脚连锡、本体与周边元件干涉的问题。

做这个封装的三维建模时，首先要对齐引脚的共面度要求，所有外露引脚的底面必须处于同一基准平面，公差控制在SMT工艺允许的范围内，否则过回流焊时会出现虚焊、引脚翘起的不良。反向引脚的排布逻辑要和常规正向PTSOP封装做明确区分，引脚的起始标识点要对应封装本体的定位缺口，避免硬件工程师做原理图符号对应时出现引脚定义错配，直接导致板卡打样后功能失效。本体表面的丝印标识区域要预留足够的平整面，不需要做额外的凹凸结构，方便后期量产时激光打标标注元件型号、批次信息。

建模过程中还要考虑焊盘的外延长度，引脚伸出本体的长度要匹配焊盘的拖锡位设计，让熔融的焊锡能顺着引脚形成均匀的浸润弯月面，既保证焊接强度，也能避免焊锡堆积造成的相邻引脚短路。封装本体的边角做了微小的倒角处理，不是尖锐的直角，一方面是塑封工艺脱模的需求，另一方面也能避免贴片机吸嘴拾取时出现边角卡滞，影响拾取成功率。对于结构设计人员来说，这个模型可以直接导入PCB结构协同文件里，核对元件与周边结构件的安全间隙，比如和板卡屏蔽罩、外壳支撑柱的距离，不需要额外测量元件实物尺寸，就能提前规避组装时的干涉问题，大幅缩短板卡开发的迭代周期。
