5.5-2.1规格EIAJ直插式直流电源插座

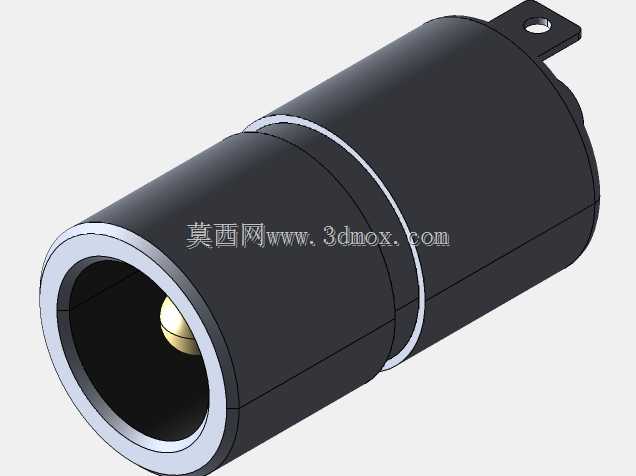

这类直插直流插孔是消费电子、小型工业控制板卡上极为常见的板端电源输入接口，日常接触的便携检测仪器、桌面小型外设、外置驱动模块、老式便携影音设备上，都能见到同规格接口的身影，承担外接直流电源输入、为设备内置电路供电的核心作用，部分带充电管理的设备也会通过该接口完成内置储能单元的充电通路连接。这款插孔采用EIAJ标准规格设计，内孔适配5.5mm外径的电源公头，中心接触针匹配2.1mm直径规格，是行业内应用覆盖面极广的通用尺寸，不同厂商生产的同规格公头电源适配器均可适配，无需额外定制转接头就能完成电源对接。从结构设计来看，整体采用圆柱套筒式主体结构，外层为绝缘阻燃壳体，能避免安装后与周边金属构件发生短路风险，端部带固定安装耳，耳片上预留安装定位孔，既可以在PCB板上做插装焊接定位，也能通过螺丝直接固定在设备壳体的安装位上，避免频繁插拔导致接口松脱、焊盘脱落的问题。内部接触结构采用弹性铜材作为中心接触件，外层套筒同样采用导电金属材质，分别对应电源正极与负极回路，接触部位做了圆滑过渡处理，公头插入时不会出现卡滞、刮擦镀层的情况，多次插拔后仍能保持稳定的接触压力，减少接触电阻过大导致的发热、压降问题。设计时需要注意安装边界，圆柱主体的外径要和设备外壳上的开孔尺寸匹配，安装耳的位置要避开壳体内侧的加强筋、元器件布局区域，焊接引脚的伸出长度要适配PCB板的厚度，波峰焊时不会出现引脚顶到板面对层线路的问题。接口的插入深度做了限位设计，公头插入到设定深度后会被内部台阶挡住，不会出现插接过深顶坏内部接触件的情况，同时插拔力控制在合理区间，日常使用时不会因为线材拖拽导致公头意外脱落，也不会因为插拔力过大导致用户操作困难。这类接口在做结构选型时，还要关注其额定电流承载能力，匹配对应功率的电源适配器，避免大电流供电时触点过热影响使用寿命，绝缘壳体的耐温等级也要适配设备内部的工作环境温度，靠近发热元器件安装时要预留足够的散热间隙。
