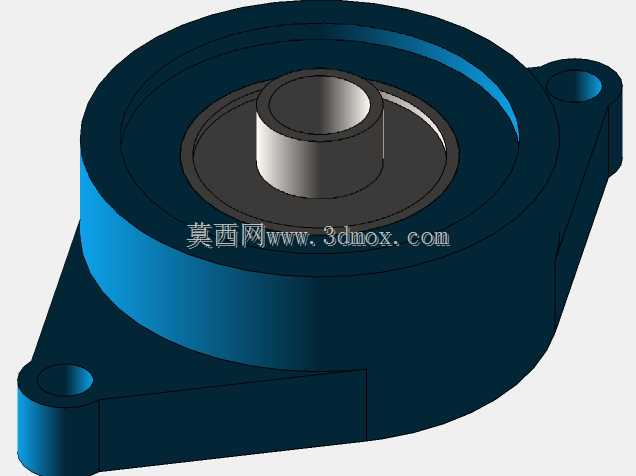

卡塔里纳1/2英寸带座轴承结构设计

这类带安装法兰的轴承支撑件，常应用在轻载传动场景中，比如小型输送线的从动辊支撑、食品包装设备的导辊定位、小型农用机具的转轴限位，核心作用是为旋转轴提供稳定的径向支撑，同时通过一体成型的安装耳实现快速定位装配，省去额外加工轴承座安装基准的工序。从结构设计逻辑来看，主体采用菱形双安装耳布局，两个安装孔分布在轴承主体的对角位置，相比圆形法兰座能在狭窄安装空间内减少占用面积，安装时不需要整周预留螺栓操作空间，适合在设备侧壁、型材框架的窄面安装。中心轴承位的凸台设计做了轴向限位，装配时轴肩抵靠凸台端面即可确定轴向安装位置，避免轴系窜动时轴承内圈脱出，外圈与座体采用过盈配合压装，座体的环形槽结构用于容纳润滑脂存储腔，日常维护时可以通过侧面预留的注油位补充润滑，延长轴承在多尘工况下的使用寿命。安装边界方面，两个安装孔的中心距适配常规1/2英寸轴系的配套安装尺寸，座体总厚度控制在适配薄型安装面板的范围，安装孔直径适配常用的内六角圆柱头螺栓，装配时不需要额外加工沉孔，直接从外侧穿入螺栓即可完成固定。中心轴孔的公差配合按照轻载旋转支撑的常规要求设计，内圈与轴采用过渡配合，既保证传动时不出现打滑跑圈，也方便后期维护时拆卸更换。座体的外轮廓做了圆角过渡处理，避免应力集中在安装耳与主体的连接位置，在承受径向冲击载荷时，连接位置的应力分布更均匀，不会出现根部断裂的问题。这类支撑件在设计时需要重点考虑安装面的平面度要求，建模时安装耳的底面做了共面处理，保证装配后轴承中心轴与安装面的垂直度，避免轴系安装后出现偏载，导致轴承早期磨损。中心凸台的高度根据常用的轴端固定件尺寸确定，刚好可以容纳轴用挡圈的安装空间，不需要额外加装间隔套就能完成轴的轴向固定，减少装配时的零件数量。
