凹凸互嵌式异形拼接定位结构件

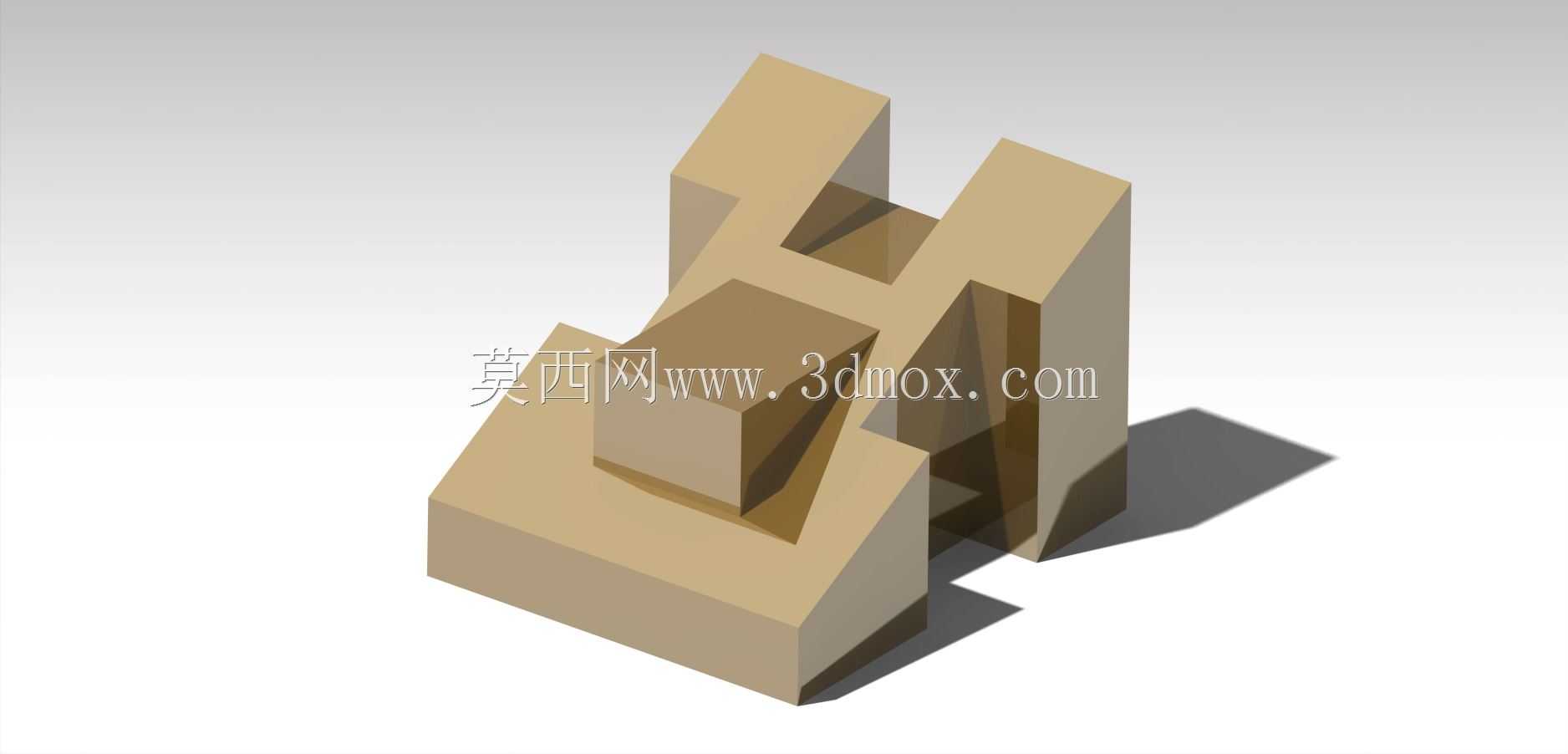

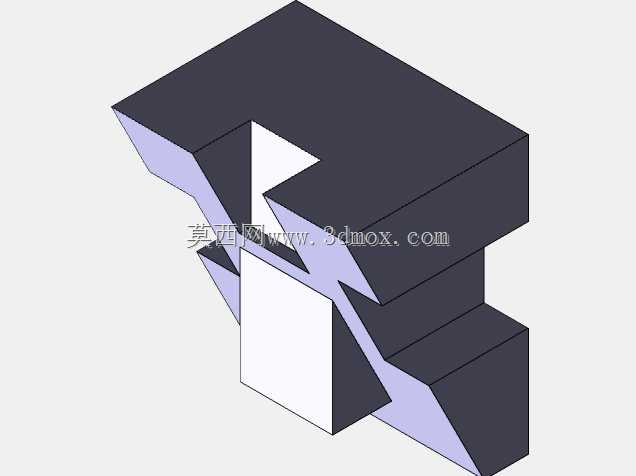

这类凹凸互嵌的异形结构件，多应用在工装夹具的快换定位模块、非标自动化线的工件载具拼接、以及小型专用设备的无紧固件快装连接场景中，核心作用是依靠自身几何形态实现两个组件的精准对位与临时锁止，省去额外的定位销、螺栓等连接件的装配步骤，在需要频繁换型的工位上能大幅缩短拆装调整的时间。从结构形态来看，该构件采用对称式双立柱凸台搭配中心凹腔的设计，底部设置带斜度的承托基座，凸台与凹腔的配合面均做了小角度拔模处理，既保证嵌合时的导向顺滑，避免卡滞，也能在嵌合到位后依靠接触面的挤压力实现横向与纵向的双向限位，不会在设备运行的振动工况下出现松脱偏移。设计过程中首先要明确配合公差带，嵌合面的单边间隙控制在0.02-0.05mm区间，间隙过大则定位精度不足，间隙过小会导致拆装阻力过大，甚至出现咬合磨损；其次要考虑构件的受力路径，设备运行时的横向剪切力会通过凸台侧壁传递到基座，因此基座的厚度要比凸台壁厚高出30%以上，避免长期受力后出现根部断裂。外形尺寸方面，这类定位结构件的整体安装边界通常控制在100mm×80mm×120mm以内，底部基座预留两个M6的沉头安装孔，可直接固定在铝型材工作台面或者工装基板上，不需要额外加工复杂的安装槽。实际应用中，这类结构件常成对使用，一个作为凸装块固定在移动模组上，另一个作为凹座固定在固定工位，当模组移动到指定工位时，两个构件自动嵌合，实现工位间的精准位置传递，相比传统的圆柱销定位，这种异形嵌合结构能同时限制X、Y、Z三个方向的转动自由度，不需要额外增加防转结构，整体占用空间更小，装配难度更低。在加工层面，该结构的所有直角棱边均做了C0.5的倒角处理，既避免装配时划伤操作人员，也能去除加工毛刺，保证嵌合面的贴合度；中心位置的方块凸台主要承担主定位作用，两侧的H型立柱则承担防扭与承载作用，三个受力点形成稳定的三角支撑结构，即使承受偏载力也能保持定位精度不出现偏移。
