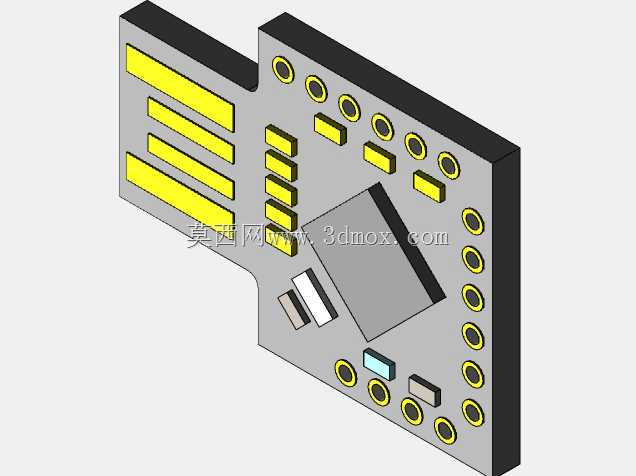

集成USB接口的ATMEGA32U4迷你控制板

这款集成ATMEGA32U4主控的迷你控制板，在小型智能硬件开发、桌面级小型自动化装置改造、创客DIY项目里有着极高的适配性，很多做小型交互装置、便携检测设备的工程师，在选型主控板时都会优先考虑这类集成度高的板型，不需要额外外接USB转串口模块就能直接完成程序烧录与数据通讯，能大幅缩减整体装置的布线空间。从设计逻辑来看，板型采用了非对称的切角外形，是为了适配特定安装腔体的边界约束，在做结构堆叠时可以避开相邻模块的凸起结构，不会和外壳的加强筋、固定柱产生干涉；板边排布的圆形焊盘是标准的2.54mm间距引出IO口，既可以直接插装排针用于面包板调试，也能直接焊接导线接入定制化设备内部，焊盘做了加大环宽处理，多次焊接也不容易出现焊盘脱落的问题。板载元件的排布充分考虑了手工焊接与批量SMT贴装的工艺要求，主控芯片放置在板身中部区域，周边预留了足够的拆焊空间，后期更换芯片不需要担心烫坏周边阻容元件；USB接口的位置做了板边对齐处理，装入外壳时可以直接和壳体的USB开口精准对位，不需要额外做接口转接，能减少装配环节的调整工作量。阻容元件全部采用贴片封装，整体板厚控制在1.6mm标准PCB厚度，安装孔位虽然没有做独立的金属化孔设计，但可以通过板边的固定位配合热熔胶或者铜柱完成固定，在震动幅度不大的应用场景下完全能满足固定强度要求。功能层面，这款控制板依托ATMEGA32U4芯片自带的USB通讯功能，可以直接模拟HID设备，做小型自定义键盘、体感控制器、简易数据采集节点的时候，不需要额外编写复杂的USB驱动，上位机可以直接识别设备，能大幅缩短开发周期；板上预留的状态指示焊盘可以外接LED，直观展示电源状态与数据传输状态，调试时不需要额外接检测仪表就能快速判断板卡运行状态。在实际设备集成场景里，这类迷你控制板常被嵌入到小型手持检测设备、桌面级小型自动化执行机构、创意交互装置内部，因为整体板型尺寸小巧，甚至可以直接内置于常规的USB外壳内做成直插式的功能模块，不需要额外预留较大的安装空间；IO口的引出顺序做了功能分区，电源引脚、模拟输入引脚、数字IO引脚分别集中排布，接线时可以快速区分功能，减少接线错误的概率。做结构设计时，只要预留出对应板型的轮廓空间，在USB接口对应位置留出开孔，就能完成板卡的装配，不需要额外设计复杂的固定结构，对于快速迭代的原型开发项目来说，这类板型的适配成本极低，能有效加快样机的制作进度。
