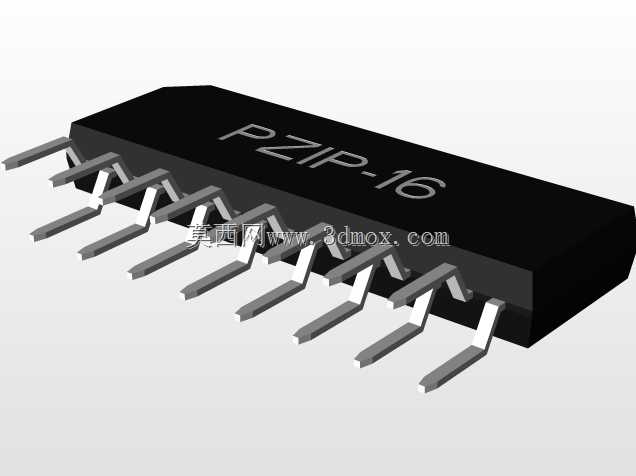

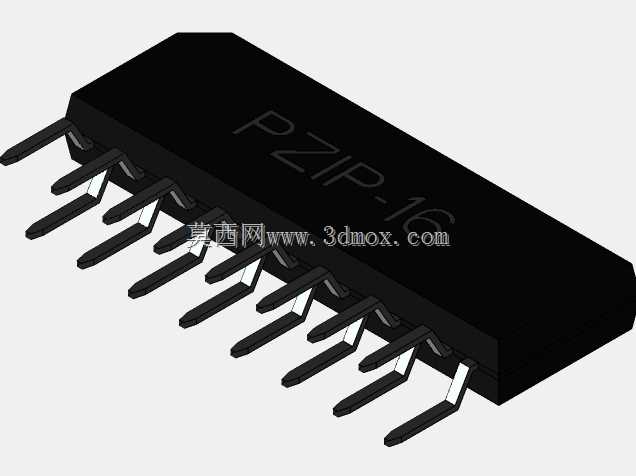

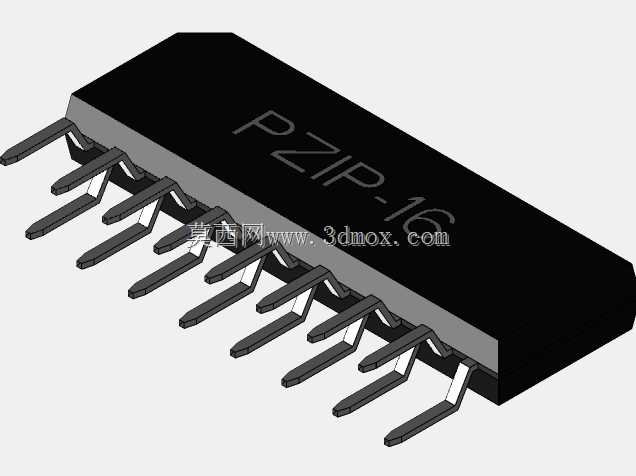

PZIP16直插16引脚塑封芯片三维结构

在消费电子、工业控制板卡的通孔插装工艺场景中，这类16引脚PZIP封装芯片是不少中功率信号处理、电源管理电路的常用载具，区别于表贴封装的薄型设计，直插结构的引脚弯折成型角度、本体与PCB板面的悬空高度，都直接影响波峰焊过程中的焊锡浸润效果，以及后期维修拆换的操作便利性。做结构建模时最先要卡准的是引脚节距参数，1.27mm的相邻引脚中心距是这类双列直插封装的通用基准，建模时不能只做单根引脚阵列，要把每根引脚的Z型弯折段做出来，靠近本体的根部平直段、向外倾斜的过渡段、插入PCB焊盘的直插段三个部分的尺寸公差要控制在0.05mm以内，否则生成的工程图拿去开钢网或者做PCB封装库时，会出现引脚对不准焊盘的问题。本体部分的塑封外壳做了哑光黑的质感还原，表面的丝印标识区域预留了平整面，实际生产中这个区域会激光刻印型号、批次、厂商标识，建模时不需要做具体字符，但要保证顶面平面度符合塑封件的成型公差，不能出现曲面畸变。整体封装的总长度控制在21.59mm，本体宽度2.8mm，引脚向外伸展后的总宽度要匹配双列直插的焊盘排布间距，安装时引脚穿过PCB后预留的焊锡长度一般在1-1.5mm，建模时引脚的直插段长度要比PCB板厚多出这个余量，方便结构评审时直接模拟装配干涉情况。很多新手做这类封装模型时容易忽略引脚的倒角细节，实际冲压成型的引脚边缘会有微小的圆角，不会是锐利的直角，这个细节虽然不影响整体尺寸匹配，但在做装配动画、工艺模拟的时候，能更贴近真实生产的零件状态。另外这类直插芯片在板卡上的布局通常会和周边的电解电容、排阻保持至少2mm的安全间距，建模时把本体的安装边界、引脚的伸展范围都做了明确的实体区分，结构工程师在做整机PCB布局评审时，可以直接调用这个模型做干涉检查，不用再额外绘制占位封装。不同于功率器件的带散热片结构，这类小功率塑封芯片的本体就是散热载体，建模时保留了塑封外壳的均匀壁厚特征，能直观体现器件的热传导路径，方便热设计工程师评估板卡的风道布局时做参考。
