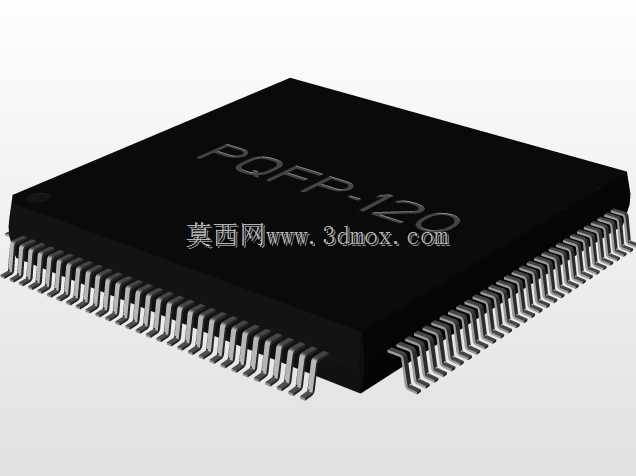

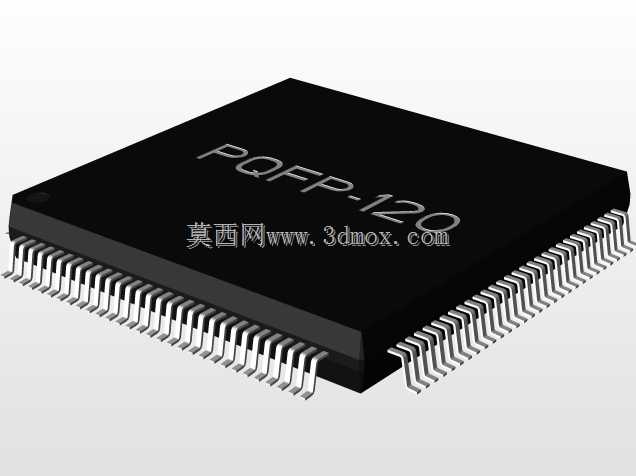

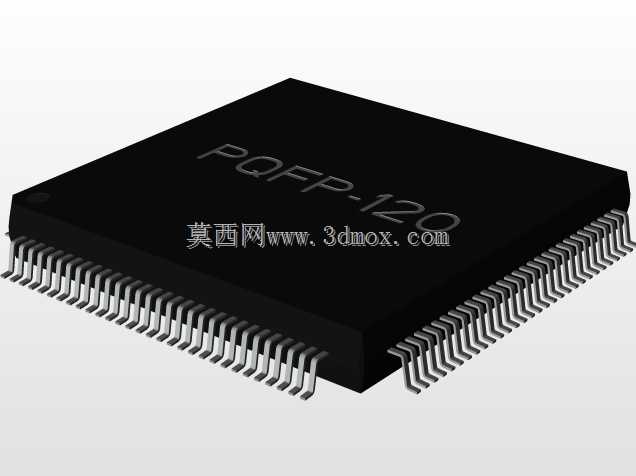

PQFP120引脚0.8mm间距28mm宽SMD芯片

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表贴封装集成电路的三维模型是结构干涉校验、焊盘匹配设计、组装工艺仿真的核心参考要素，这款PQFP120封装的贴片芯片模型，完全贴合量产器件的实际外形参数，可直接导入各类三维布局场景完成设计校验。从实际选型应用来看，这类120引脚的四方扁平封装器件，常被用于主控MCU、可编程逻辑器件、多通道接口转换芯片的载体，0.8mm的引脚间距属于中密度表贴封装的常规规格，兼顾了引脚数量需求与常规SMT产线的加工能力，不需要特殊的 fine pitch 贴装设备就能完成焊接，适配绝大多数电子组装产线的工艺窗口。设计这款三维模型时，首先还原了封装本体的28mm×28mm正方形外形尺寸，本体厚度按照常规塑封PQFP器件的标称值做了等比例还原，引脚部分严格按照鸥翼型引脚的成型弧度做了建模，每一侧的30根引脚（含边角定位引脚）的伸出长度、引脚宽度、引脚间距都完全匹配器件手册的安装尺寸，引脚末端的共面度公差也在模型中做了对应体现，方便设计人员在做PCB焊盘设计时，准确核对焊盘宽度、钢网开口尺寸与引脚的匹配度，避免出现焊接偏移、桥连等工艺问题。在结构干涉校验场景中，这款模型可以帮助结构设计人员提前核对芯片本体与周边散热片、屏蔽罩、相邻 tall 器件的间距，尤其是在高密度板卡设计中，芯片上方的散热结构安装空间、引脚周边的走线避让空间都可以通过三维模型提前确认，不需要等到打样阶段才发现结构冲突。很多刚接触板级结构设计的工程师容易忽略塑封器件的引脚成型公差，这款模型在引脚的弯折角度、引脚根部与本体的衔接位置都做了写实还原，能准确模拟器件回流焊后的实际安装高度，方便核对外壳与板卡之间的装配间隙，避免出现外壳压接芯片本体导致的器件损伤问题。另外在做自动化产线的吸嘴选型、贴装路径仿真时，这款模型的本体顶部平整区域的尺寸也完全写实，可直接用于模拟贴装吸嘴的吸附位置，校验吸嘴与周边器件的干涉情况，为SMT工艺编程提供准确的三维参考。
