PQFP44封装贴片芯片三维结构模型

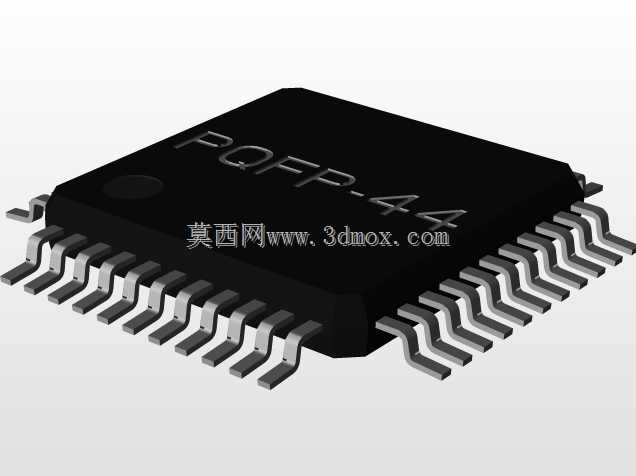

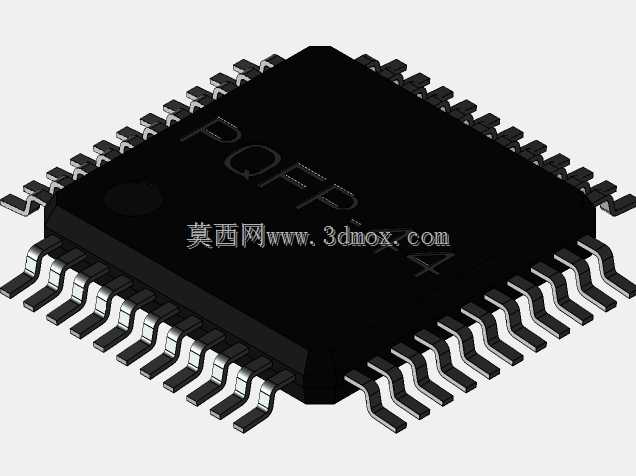

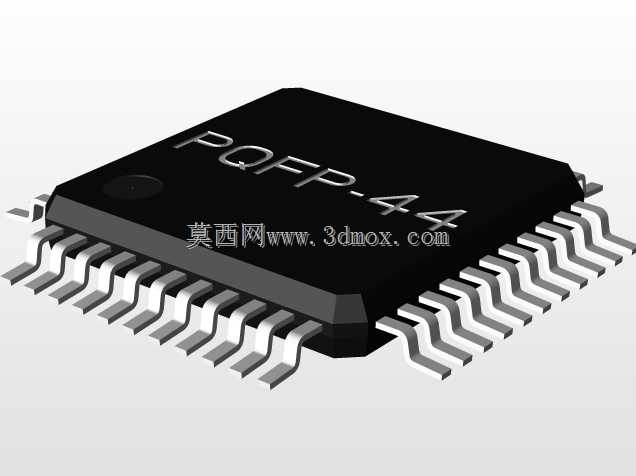

做电子设备结构设计时，板级布局的精度直接决定整机装配的良率，这类PQFP44封装的贴片芯片是工控控制板、消费电子主控板、小型传感采集板上的常用元器件，很多刚入行的结构工程师在做PCB布局干涉检查、外壳开孔避让、焊盘钢网设计时，经常因为没有精准的元器件三维模型，要么预留的安装间隙过大浪费板上空间，要么间隙不足导致芯片贴装后和周边屏蔽罩、接插件发生硬干涉，甚至出现回流焊后引脚虚焊、壳体压损芯片本体的问题。这个模型完全还原了该款封装芯片的真实结构，本体为10mm×10mm的方形塑封结构，引脚采用0.8mm间距的鸥翼式设计，单侧排布11个引脚，四边合计44个引脚，每个引脚的弯折弧度、引脚末端的焊盘接触段长度、引脚根部和塑封本体的衔接位置都完全按照实际量产芯片的尺寸做了还原，没有做简化处理。在实际设计场景中，这个模型可以直接导入PCB结构装配文件，用来校验芯片和周边电解电容、排针、屏蔽罩的安全间隙，也可以用来做整机外壳的内部凸台避让设计，避免外壳装配后压到芯片塑封本体导致内部晶圆损坏。做设计时需要注意，这类SMD贴片芯片的安装高度是从PCB板面到芯片塑封顶面的距离，模型里已经还原了真实的安装高度，不需要额外叠加焊锡厚度的冗余，引脚的外伸长度也完全匹配标准焊盘的设计尺寸，做钢网开口设计时可以直接参考模型的引脚宽度来调整开口比例，减少回流焊时的连锡风险。另外在做产品跌落仿真、热仿真分析时，这个精准的模型也能提供准确的质量分布、外形边界参数，避免因为模型简化导致仿真结果出现偏差，尤其是做高密度板卡设计时，板上元器件排布紧凑，毫米级的尺寸误差就可能导致整版改版，精准的元器件模型能大幅减少前期设计的迭代次数，缩短打样验证的周期。
