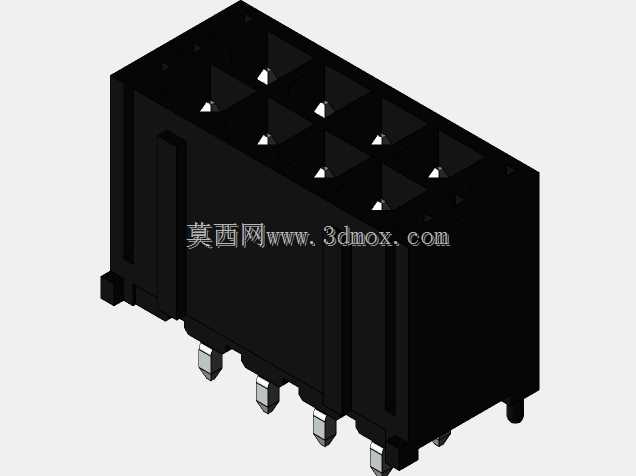

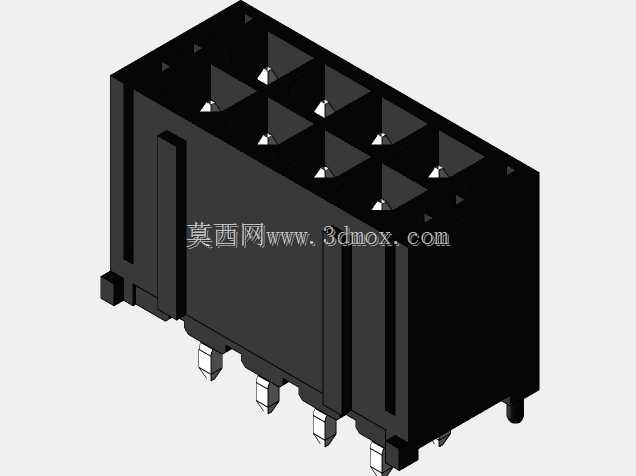

8销3mm节距THT板对板连接器结构

项目分类:3D模型 发布时间:2021-08-29 ID:253614
  • 8销3mm节距THT板对板连接器结构
  • 8销3mm节距THT板对板连接器结构
  • 8销3mm节距THT板对板连接器结构
  • 8销3mm节距THT板对板连接器结构

这款直插式板对板连接器主要应用在工业控制板卡、伺服驱动模块、电源管理单元等需要高密度板间信号传输的场景,在紧凑的设备内部空间里,承担两块PCB之间电源与信号的稳定连通作用,相比线对板连接器能省去飞线工序,提升整机组装效率与连接可靠性。设计上采用8位接触销排布,3mm的标准节距适配行业通用的PCB孔位布局规则,接触端采用弹性铜材基底镀覆耐磨导电层,保证多次插拔后仍能维持稳定的接触电阻,避免信号传输中断或压降过大的问题。整体外壳采用耐高温绝缘工程塑料注塑成型,能够耐受波峰焊过程中的高温冲击,不会出现壳体变形、引脚移位的焊接缺陷,外壳侧边设置的定位凸台与PCB上的定位孔匹配,插装时可以快速对准位置,防止焊接过程中连接器偏移。外形尺寸方面,本体长度15.7mm,宽度7.36mm,整体高度9.9mm,属于小体积高密度接插件范畴,安装时仅需在PCB上对应位置钻出匹配引脚直径的金属化孔,将连接器直插引脚穿过焊孔后进行波峰焊接即可,底部的塑料定位柱可以在焊接前预固定连接器位置,减少人工对位的工作量。引脚伸出PCB背面的长度经过优化,既保证焊锡能够充分浸润引脚形成可靠焊点,又不会因为引脚过长占用背面过多的布线空间,适配板厚1.2mm到2.0mm的常规FR-4电路板。接触腔内部设计有防呆结构,反向状态下无法插入对接端,避免现场组装时插反导致的电路烧毁问题,相邻接触位之间设置有绝缘隔筋,防止高压差相邻引脚之间出现爬电、打火现象,满足常规工业环境下的电气绝缘要求。这类连接器在选型时需要重点关注引脚载流能力与接触电阻参数,建模时严格按照实际安装尺寸预留焊盘与周边禁布区,避免组装时和周边电容、电阻等贴片元件产生干涉,同时要考虑焊接后的引脚共面度公差,保证所有引脚都能和焊盘充分接触,减少虚焊不良率。
