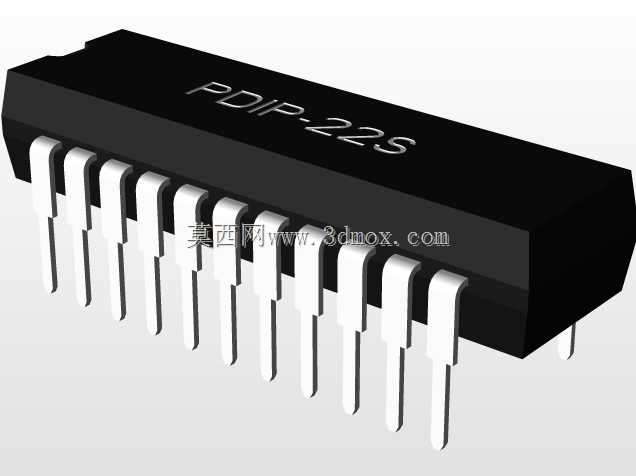

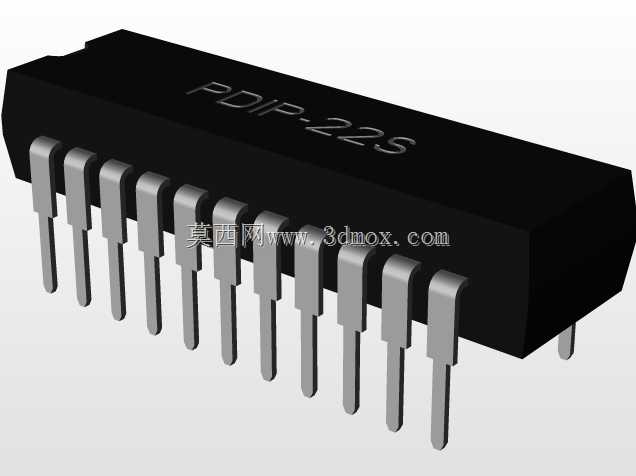

PDIP22S直插封装双列直插芯片结构

在消费电子、工业控制板卡、传统家电控制回路的PCB设计场景中，直插式双列直插封装芯片至今仍占据不小的应用份额，这类封装的芯片无需专用焊接治具，手工焊接返修难度低，在小批量试制、教学实验板、老旧设备维修替换场景中，相比表贴封装有着不可替代的适配优势。这款PDIP22S封装的器件，引脚采用标准THT通孔安装设计，引脚间距1.778mm，也就是行业内常说的70mil间距规格，两排引脚之间的跨距为7.62mm，整体封装本体长度23.12mm，宽度6.5mm，本体高度4.31mm，设计时需要严格匹配PCB上的通孔焊盘排布，焊盘孔径通常设置在0.8mm左右，既能保证引脚顺利插入，又能避免焊锡渗漏导致的虚焊问题。从结构设计角度看，封装本体采用黑色环氧塑封材质，表面做哑光处理，丝印区域预留足够空间标注器件型号、批次信息，引脚采用可伐合金材质冲压成型，表面做镀锡处理，兼顾焊接润湿性与引脚机械强度，每根引脚伸出本体的长度经过精准核算，既保证穿过PCB后有足够长度完成波峰焊或手工焊接，又不会因为引脚过长导致焊接后剪脚工序额外增加工时。在板卡布局阶段，这类双列直插器件的周边需要预留足够的操作空间，尤其是返修时的烙铁操作空间，通常在器件本体两侧各预留3mm以上的净空区，避免周边贴片电容、电阻等小件阻碍焊接操作。同时这类封装的器件在布局时要尽量远离板上的大功率发热元件，避免长期高温环境导致塑封本体老化开裂，影响内部晶圆的密封性能。引脚的共面度是这类封装器件的关键管控参数，建模时严格还原每根引脚的成型角度，保证所有引脚末端处于同一平面，避免实际插件时出现个别引脚浮高、无法顺利插入焊盘的问题。两排引脚的平行度也经过严格校准，不会出现引脚外张或内收导致的插件卡滞问题，适配行业内通用的自动插件机轨道参数，既可以满足手工小批量插件的需求，也能适配规模化生产的自动插件工艺流程。在教学实验类板卡设计中，这类封装的芯片还可以搭配对应的IC插座使用，建模时也预留了插座的安装适配空间，方便使用者随时更换芯片完成不同实验项目，无需反复焊接损伤PCB焊盘。
