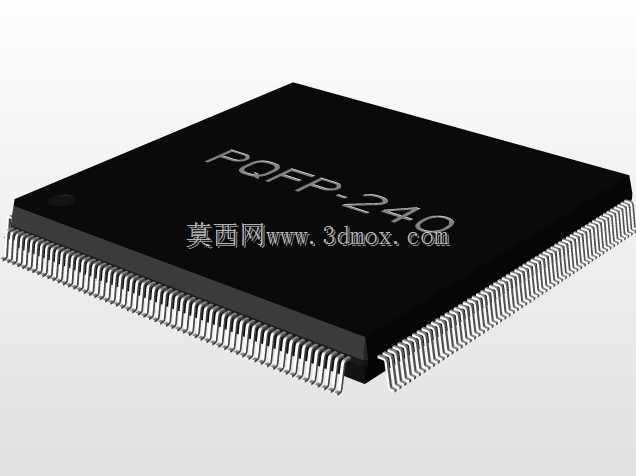

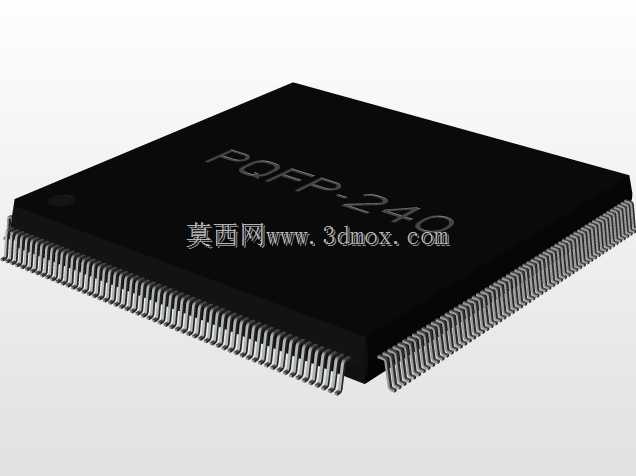

PQFP240扁平封装SMD芯片三维结构

在消费电子、工业控制板卡、通讯设备主板的PCB布局设计环节，封装元器件的三维模型是结构干涉校验、装配仿真必不可少的基础要素，PQFP240这类高密度引脚的表贴芯片，更是多层板设计中经常需要核对安装边界的核心器件。这款PQFP240封装的SMD芯片，整体采用正方形扁平塑封结构，本体尺寸为32mm×32mm，引脚间距设定为0.5mm，四个侧边共引出240只鸥翼型引脚，这类引脚成型角度经过标准化设计，能够匹配常规SMT回流焊工艺的焊盘尺寸要求，在波峰焊或者回流焊过程中，引脚的共面度公差控制在合理区间，能有效降低虚焊、连锡的工艺不良率。从设计思路来看，这类封装模型的构建首先需要还原塑封本体的拔模斜度，本体边缘的微小倒角不能忽略，否则在做整机外壳装配校验时，会出现和屏蔽罩、散热片的干涉误判；其次引脚的弯折弧度是建模的重点，不能简单用直角折弯代替实际的成型曲线，要还原引脚从塑封本体引出后先水平延伸、再向下弯折、最后水平延伸出焊脚的完整形态，焊脚的长度、宽度尺寸严格对应行业通用的焊盘设计规范，方便PCB设计人员直接调用模型核对焊盘与周边过孔、丝印的距离。在实际设备应用中，这类240引脚的PQFP封装芯片常被用作主控MCU、FPGA或者专用接口芯片，安装在板卡上时往往需要配套设计散热片或者金属屏蔽罩，这时候三维模型的高度尺寸就尤为关键，塑封本体的厚度、引脚成型后的总高度，直接决定了屏蔽罩的内空高度预留值，一旦模型尺寸和实物存在偏差，就会导致量产时出现屏蔽罩压接芯片本体、或者装配间隙过大屏蔽效果不达标的问题。做板级结构设计时，还要注意芯片本体下方的中心区域，部分同规格芯片会设计中心散热焊盘，建模时需要预留出对应区域的结构特征，方便设计人员核对散热过孔的布局，避免后期焊接时出现散热不良导致的芯片工作异常。另外，这类表贴芯片的三维模型还要考虑和SMT吸嘴的匹配性，本体上表面的平整度特征还原到位，能够辅助工艺人员提前评估吸嘴拾取的位置，避免生产时出现吸嘴拾取偏移导致的贴装故障。在做整机布线的空间校验时，芯片周边的走线高度、相邻元器件的高度差都可以通过这个模型进行模拟，尤其是在紧凑型的手持设备、嵌入式控制模块设计中，板内空间余量极小，精准的封装模型能够帮助设计人员提前规避装配冲突，减少打样后的改板次数，缩短产品的研发周期。
