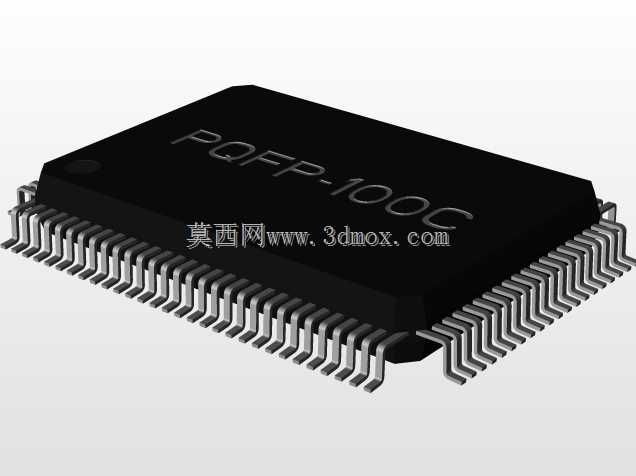

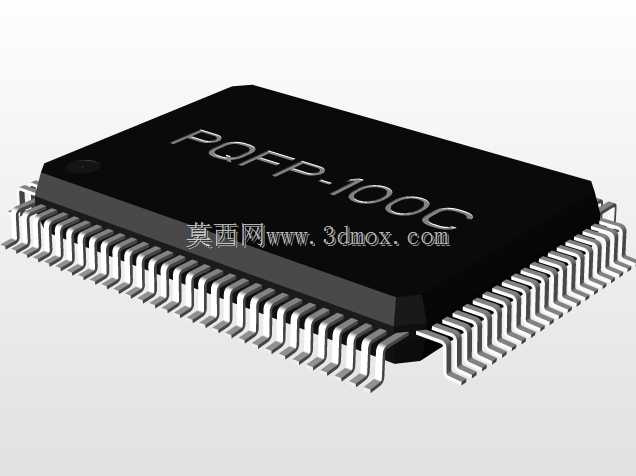

PQFP100C贴片封装芯片三维结构模型

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，板载贴片芯片的封装尺寸建模精度，直接决定了后续SMT贴片工序的良率与整机装配的可靠性，这款PQFP100C封装的贴片芯片模型，完全围绕实际生产中的选型与装配需求搭建。从实际应用场景来看，这类100引脚的薄型四方扁平封装芯片，常被用于主控MCU、接口转换芯片、逻辑阵列器件的载体，在工控主板、智能家电控制板、车载电子模块中应用极广，建模时优先还原了贴片回流焊过程中需要参考的所有结构边界。模型严格遵循0.65mm的引脚间距规范，本体尺寸控制在20x14mm的标准范围内，引脚采用鸥翼型成型结构，每侧均匀排布25个引脚，引脚的弯折弧度、共面度公差都按照实际量产的封装规范做了还原，能直接导入PCB设计软件做3D布局校验，避免设计阶段出现引脚与焊盘对位偏差、本体与周边元件干涉的问题。设计思路上没有做多余的外观美化，所有结构特征都服务于工程实际需求：芯片本体的边角倒角、引脚根部的塑封包裹厚度、引脚末端的可焊区长度，都对应了实际元器件的尺寸公差带，在做结构装配校验时，能准确模拟芯片贴装后的实际高度，避免后续外壳装配时出现顶壳、空间不足的问题。不同于外观展示类模型，这款模型的引脚部分做了分面处理，能清晰区分引脚与塑封本体的边界，在做热仿真分析时，可以直接赋予不同材质的属性参数，模拟芯片工作时的热量通过引脚向PCB焊盘传导的路径。对于硬件结构工程师来说，这类精准的封装模型能大幅减少打样阶段的干涉问题，不需要在选型后手动测量芯片尺寸搭建模型，直接调用就能完成板卡的3D布局，同时在做SMT钢网开孔设计参考时，也能通过模型的引脚宽度、间距参数，快速核对钢网开孔的尺寸是否匹配，避免因开孔尺寸偏差导致的虚焊、连锡问题。模型的塑封本体表面做了细微的哑光质感处理，还原实际芯片的塑封外壳质感，没有添加多余的标识纹理，保留了通用封装的适配性，可对应同尺寸规格的所有PQFP100C封装芯片使用，不需要针对不同厂商的同封装芯片重复建模。在安装边界的还原上，模型准确体现了芯片贴装后引脚底部与PCB表面的间隙高度，能帮助工程师评估焊膏印刷的厚度需求，同时也能为点胶加固工艺提供空间参考，确认芯片底部 underfill 胶的填充空间是否充足，保障高振动工况下板卡的芯片连接可靠性。
