2225封装贴片MLCC陶瓷电容三维结构

在高密度PCB组装的结构设计环节，无源元件的精准建模直接决定了板卡布局的可靠性，2225封装的贴片多层陶瓷电容作为板级电路中最常用的容性元件，其三维结构的还原度会直接影响后续SMT产线的钢网开孔、回流焊治具设计以及整机装配的干涉校验。这类元件常被应用在电源输入端口的滤波电路、高频信号链路的去耦回路、功率驱动模块的储能缓冲环节，在工业控制板卡、消费电子主板、车载电控单元中都有极高的使用占比，选型时除了容值、耐压、温度系数等电参数，结构工程师最关注的就是元件的实际外形公差与焊盘匹配度，避免出现立碑、虚焊、装配顶壳等生产问题。

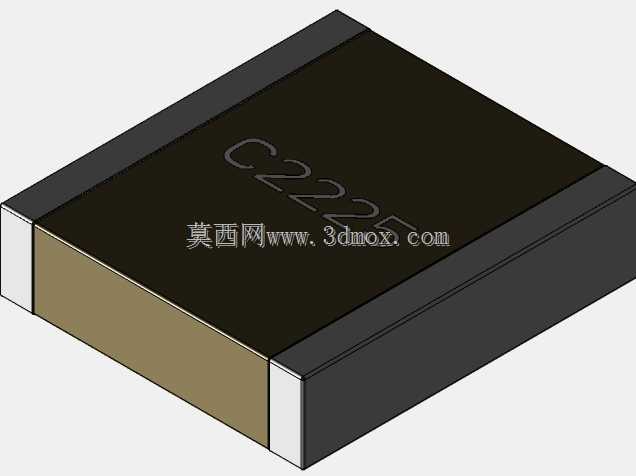

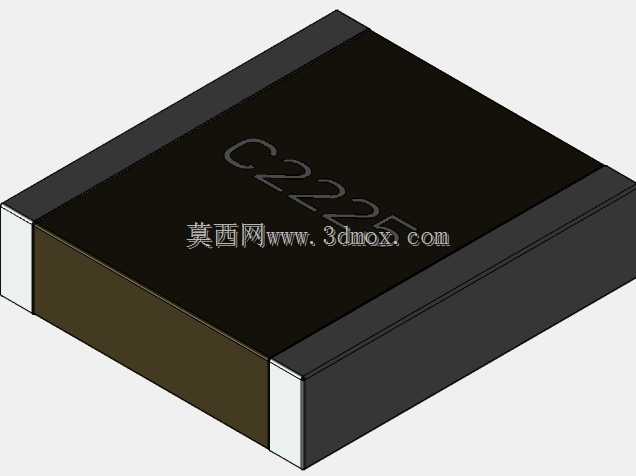

从结构设计的角度出发，这款电容的本体采用长方体切角设计，端面的金属化端电极做了圆弧过渡处理，建模时需要严格还原端电极的厚度与覆盖范围，不能简单将端盖与本体做直角拼接，否则在做装配间隙仿真时，会误判元件与周边屏蔽罩、接插件的安全距离。尺寸层面，本体长度控制在5.72mm，宽度6.35mm，整体高度1.52mm，这个尺寸边界是结构堆叠时的核心参考，在做板卡层叠布局时，需要预留至少0.15mm的元件周边安全间隙，高度方向要考虑回流焊后的元件上浮公差，避免与上方的导热垫、结构压条产生硬接触。

建模过程中，本体表面的丝印标识位置也需要准确还原，虽然丝印不影响装配尺寸，但在做整机BOM可视化校验、生产装配的目视核对环节，准确的丝印位置能帮助产线人员快速核对元件规格，减少错料风险。端电极的金属层厚度需要按照实际MLCC的生产工艺设置，一般端电极包含基底镍层、表面锡层，总厚度在0.2mm左右，这个尺寸直接影响焊盘的设计宽度，若建模时忽略端电极厚度，会导致焊盘设计过窄，回流焊时焊锡量不足，影响焊接可靠性。

在实际的设备应用场景中，这类大封装的MLCC通常承担大电流回路的滤波作用，相比小封装0402、0603的电容，2225封装的容值可以做到更高，能承受更大的纹波电流，但同时因为本体尺寸更大，在振动工况下的焊点应力也更集中，所以建模时还需要还原本体与PCB接触的底面平整度，为后续的焊点应力仿真提供准确的模型基础。很多初级工程师在做元件建模时，往往只关注长宽高的标称值，忽略端电极的突出量、本体的切角尺寸、顶面的丝印凹陷，这些细节在常规装配中可能不会暴露问题，但在高密度堆叠的板卡设计中，0.1mm的尺寸偏差就可能导致整批板卡装配干涉，需要重新改板，延误项目周期。

从安装边界来看，这款电容采用标准表面贴装工艺，焊盘设计需要遵循IPC-7351标准的相关要求，焊盘的长度、宽度以及两个焊盘的间距都要和元件端电极的实际尺寸匹配，三维模型中准确的端电极位置，可以直接导出为焊盘设计的参考基准，减少封装绘制时的尺寸误差。同时在做整机热仿真时，准确的本体材质参数搭配精准的外形结构，可以更真实地模拟电容在工作时的温升情况，避免因为模型简化导致热仿真结果偏差，影响产品的长期可靠性设计。
