斯蒂尔森可调式管道扳手结构设计

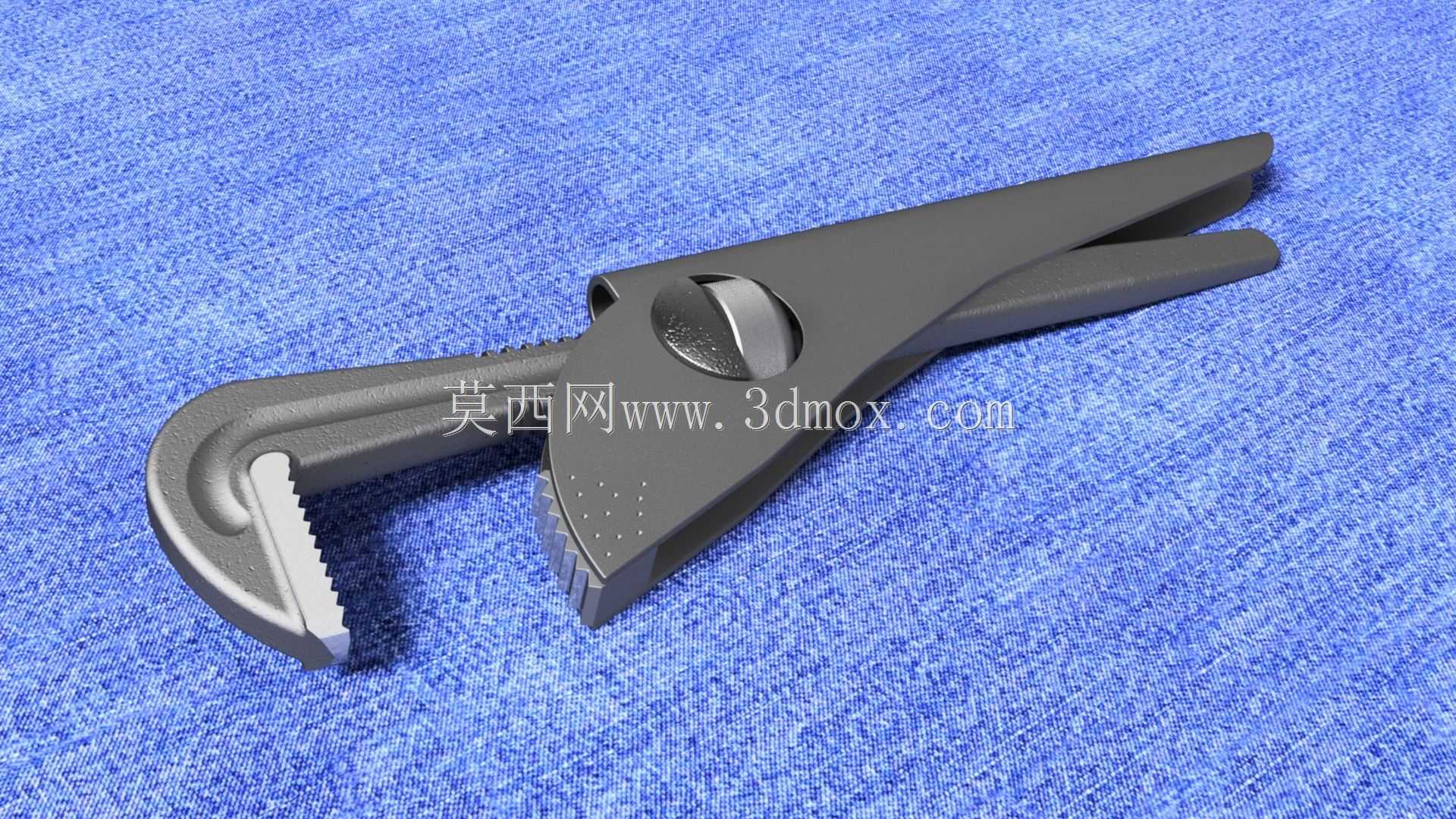

这款可调式管钳的结构设计，核心围绕狭窄空间内的管道拆装作业需求展开，区别于普通固定开口扳手，其钳头的弧形咬齿结构可适配不同外径的圆形管件，从家用给排水管的检修到工业管路的现场安装，都能依靠齿面的咬合摩擦力避免施力时打滑。设计阶段优先考虑了手动施力的力矩传递效率，钳身的握持段做了贴合手掌施力角度的弧度处理，当操作人员施加横向扳动力时，力臂长度经过反复校核，既不会因为力臂过长导致钳身形变，也不会因为力臂过短造成施力费力。调节旋钮的位置设置在钳头与钳身的衔接处，单手即可完成开口大小的快速调整，旋钮表面的滚花结构能在沾有油污的作业环境下增大摩擦力，避免调节时打滑。钳头的咬齿采用了不等距齿形设计，靠近钳口铰接点的齿距更小，咬合薄壁管件时不会因为应力集中压坏管壁，外侧齿距更大，咬合厚壁金属管时能嵌入管壁表层，提供足够的抗扭转摩擦力。整体结构没有多余的冗余部件，所有铰接位置的配合间隙经过优化，长期使用后不会出现钳头晃动的问题，钳身的整体厚度控制在适配常规工具箱收纳槽的尺寸范围内，不会因为结构过厚占用过多收纳空间。在实际作业场景中，这类管钳常被用于水暖安装、油气管道维保、设备管路拆装等工况，面对表面带有锈蚀、油污的管件，普通活动扳手容易出现打滑脱开的问题，而这款管钳的弧形钳口可以完全包覆管件圆周的一部分，咬齿嵌入管件表层后，施力越大咬合越紧，不会出现脱开的风险。设计时还考虑了不同作业角度的使用需求，钳头与钳身的夹角经过多轮现场测试，在贴近墙面、设备缝隙等受限空间操作时，不需要操作人员刻意调整站位，就能找到合适的施力角度，避免因为操作空间不足导致无法发力。钳身尾部的结构做了加厚处理，必要时可以配合手锤敲击尾部，辅助松动锈蚀严重的管件接头，不会因为敲击导致钳身开裂或变形。整个模型的结构还原了实物的所有配合关系，从铰接销轴的装配间隙到调节旋钮的螺纹行程，都按照实物的工程参数进行建模，可用于工具类产品的结构优化演示、五金工具的选型参考，也可作为手动工具设计教学的案例素材，帮助结构设计人员理解这类夹持工具的力学传递逻辑与结构优化方向。
