玻璃丝网生产吊装承载架结构设计

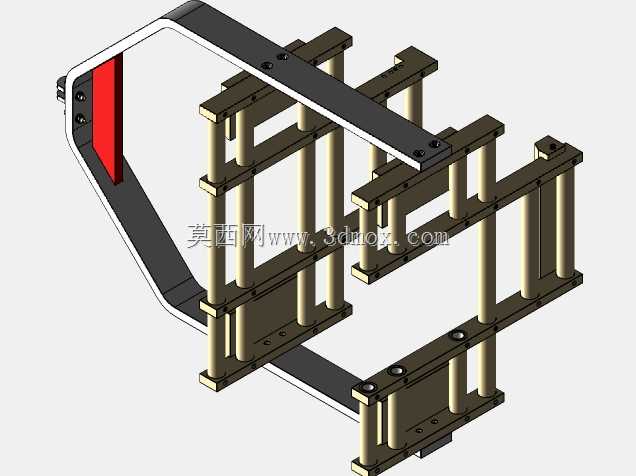

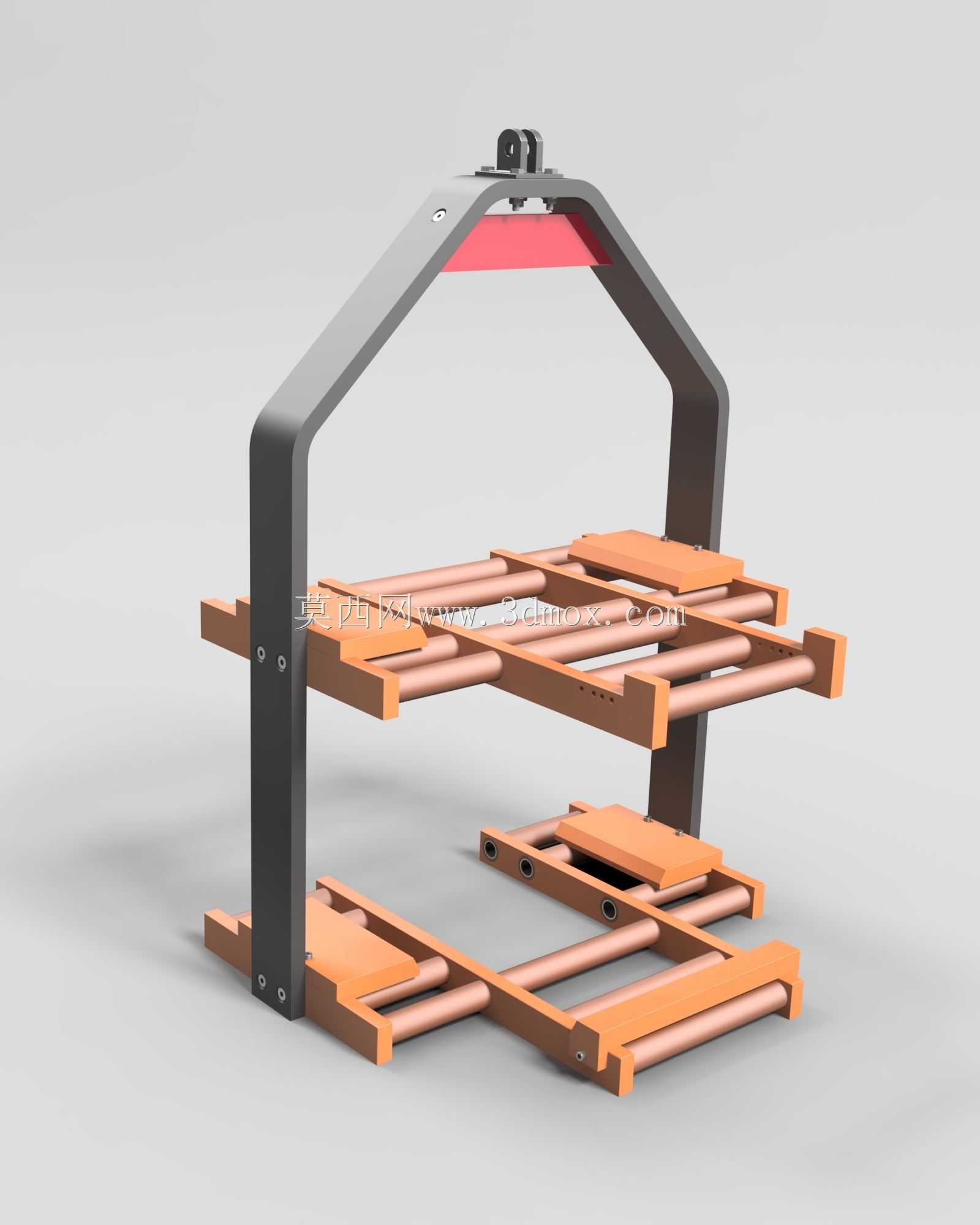

这款承载架主要应用于玻璃深加工产线的丝网工序段，适配镀膜、丝印、钢化前的玻璃丝网工件周转与吊挂作业，可直接挂接在产线悬挂输送链的吊具上，完成工序间的流转，也可用于暂存区的半成品堆叠存放，避免玻璃丝网件直接接触台面造成的涂层刮花、网面变形问题。整体采用龙门式框架构型，顶部设置一体式吊耳结构，吊耳孔位匹配常规悬挂输送链的挂接销尺寸，安装时直接将吊耳卡入输送链挂座即可完成挂载，无需额外紧固件，适配产线快速换产的节拍要求。上下两层承载平台采用平行辊轴排布设计，辊轴采用耐磨非金属材质外包，辊轴间距根据常规玻璃丝网工件的幅宽设置，既保证承托时的受力均匀，避免工件局部受力产生弯折，又能减少工件与承载面的接触面积，防止网面粘附杂质。两侧的竖向支撑臂采用折弯成型的矩形截面结构，在保证整体结构刚度的前提下控制自重，支撑臂与上下承载平台采用沉头螺钉连接，连接位置设置定位销孔，装配时可快速定位，减少装配累积误差。下层承载平台设置可调式限位挡块，可根据不同尺寸的玻璃丝网件调整挡块位置，防止输送过程中工件窜动脱落，上层平台边缘设置倒角处理，避免上下料时剐蹭操作人员或工件边缘。整体框架的外形尺寸适配现有产线的悬挂输送通道净空要求，挂载后底部距离地面的高度满足产线通行与设备避让要求，两侧支撑臂的间距小于常规烘干炉、丝印机的进料口宽度，可直接携带工件通过工序设备，无需二次转运。设计过程中针对吊挂状态的受力情况做了刚度校核，满载状态下框架的最大变形量控制在允许范围内，不会因长期吊挂产生塑性变形，辊轴的承载能力匹配单批次玻璃丝网工件的最大重量，长期使用不会出现辊轴弯曲问题。框架表面采用喷塑处理，适配车间多粉尘、有少量清洗液溅射的工况，防锈耐磨，日常维护仅需定期清理辊轴表面的积尘即可，无需复杂保养。
