剪叉式手动高度调节支撑工作台

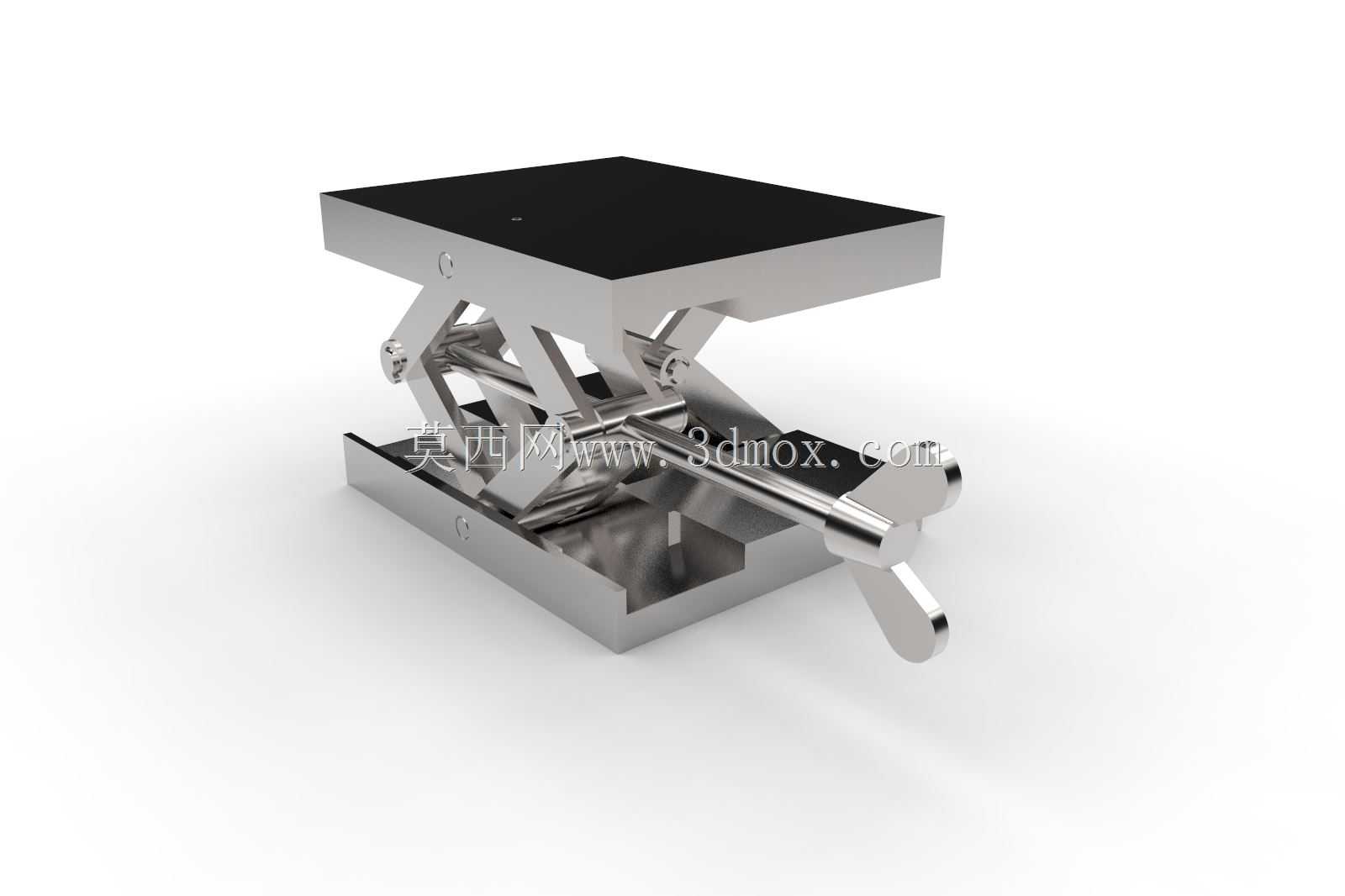

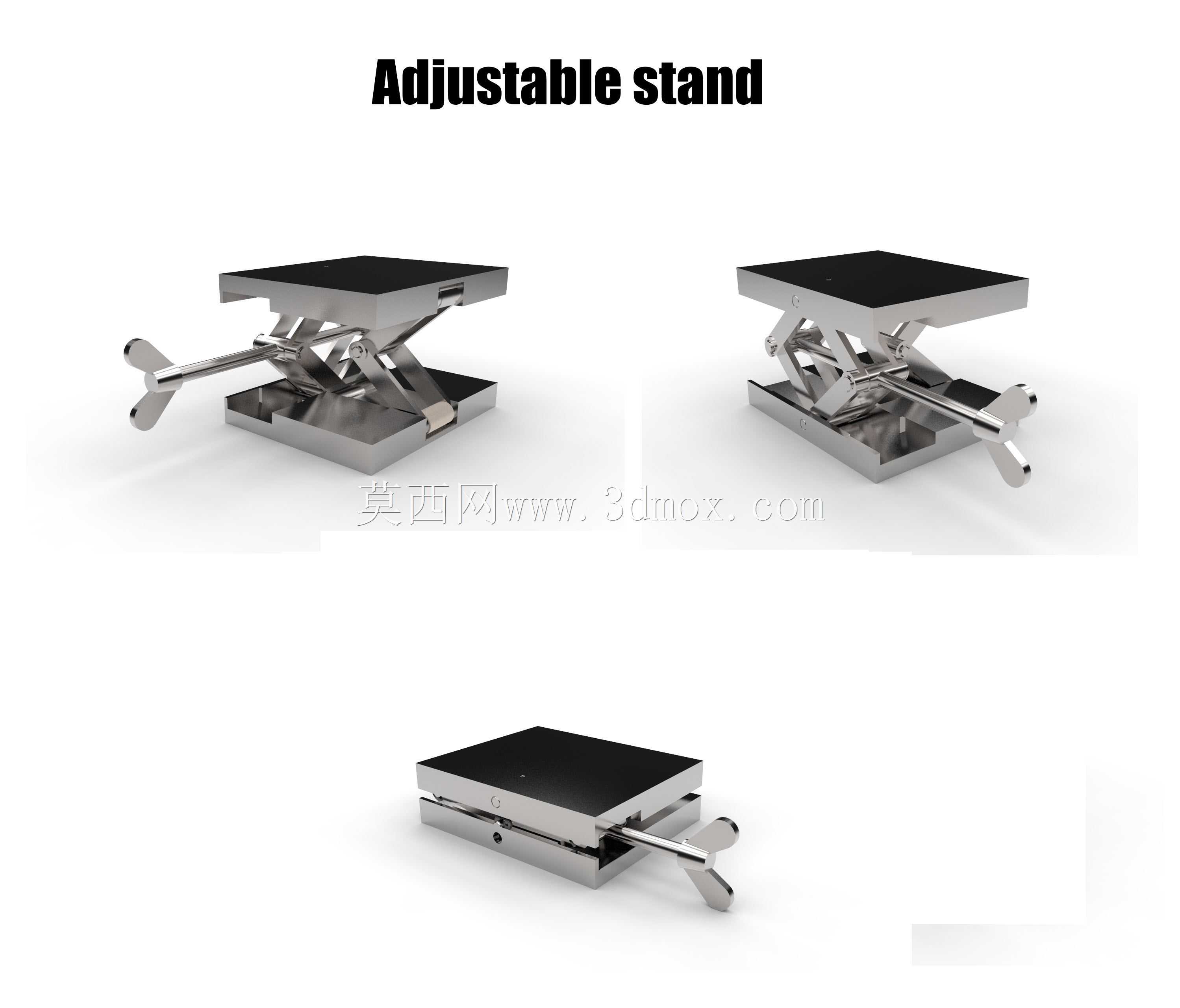

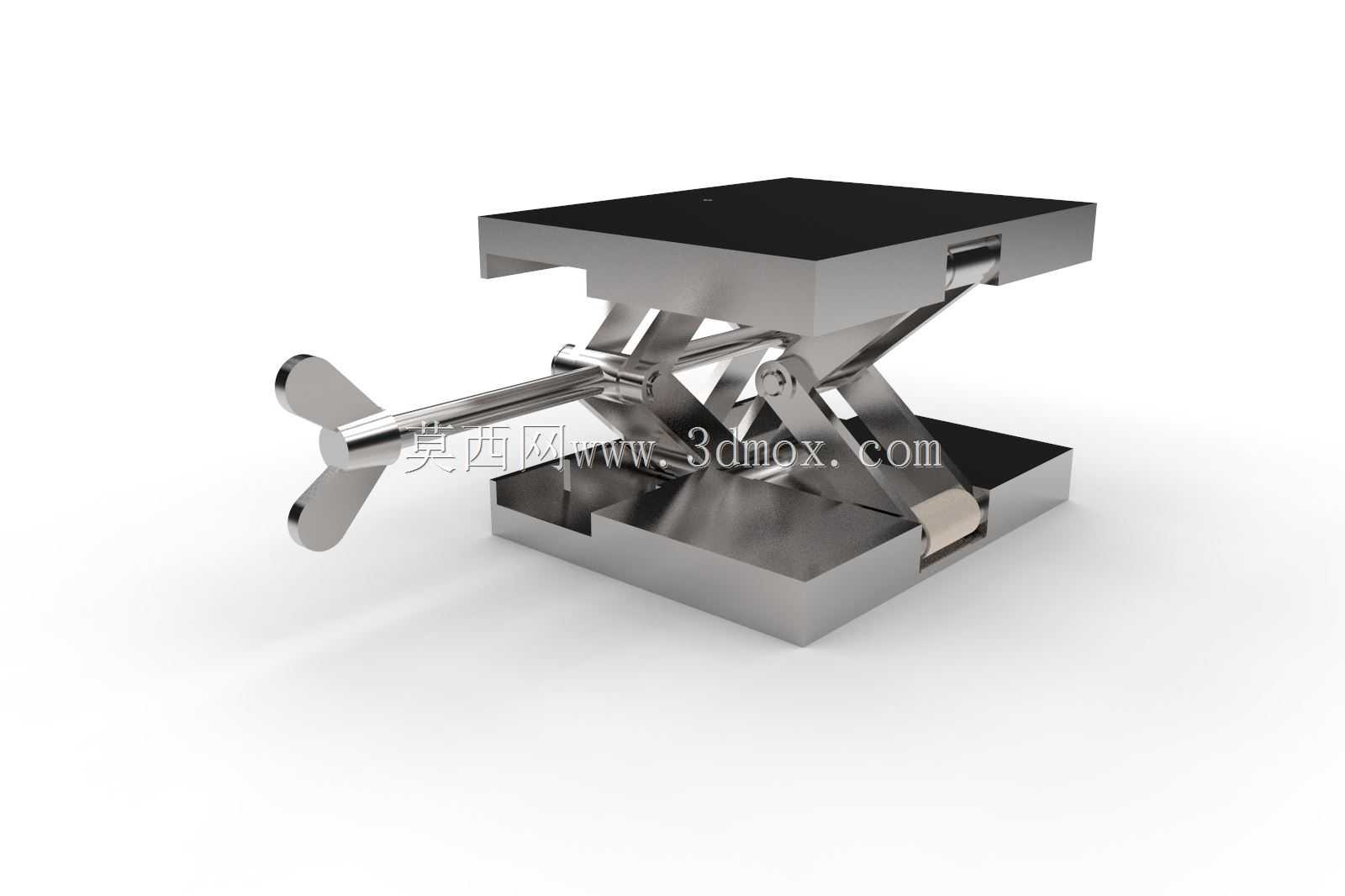

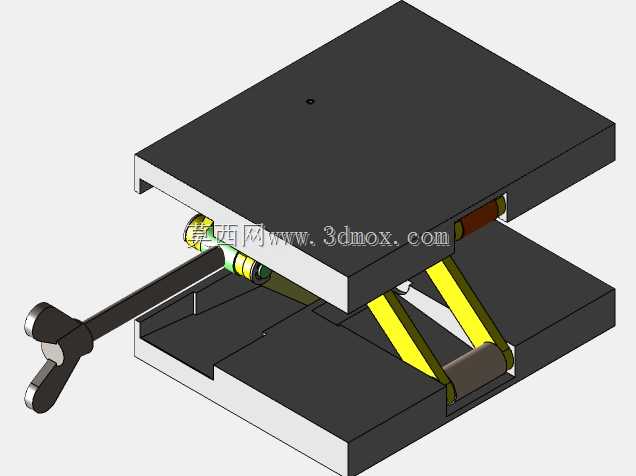

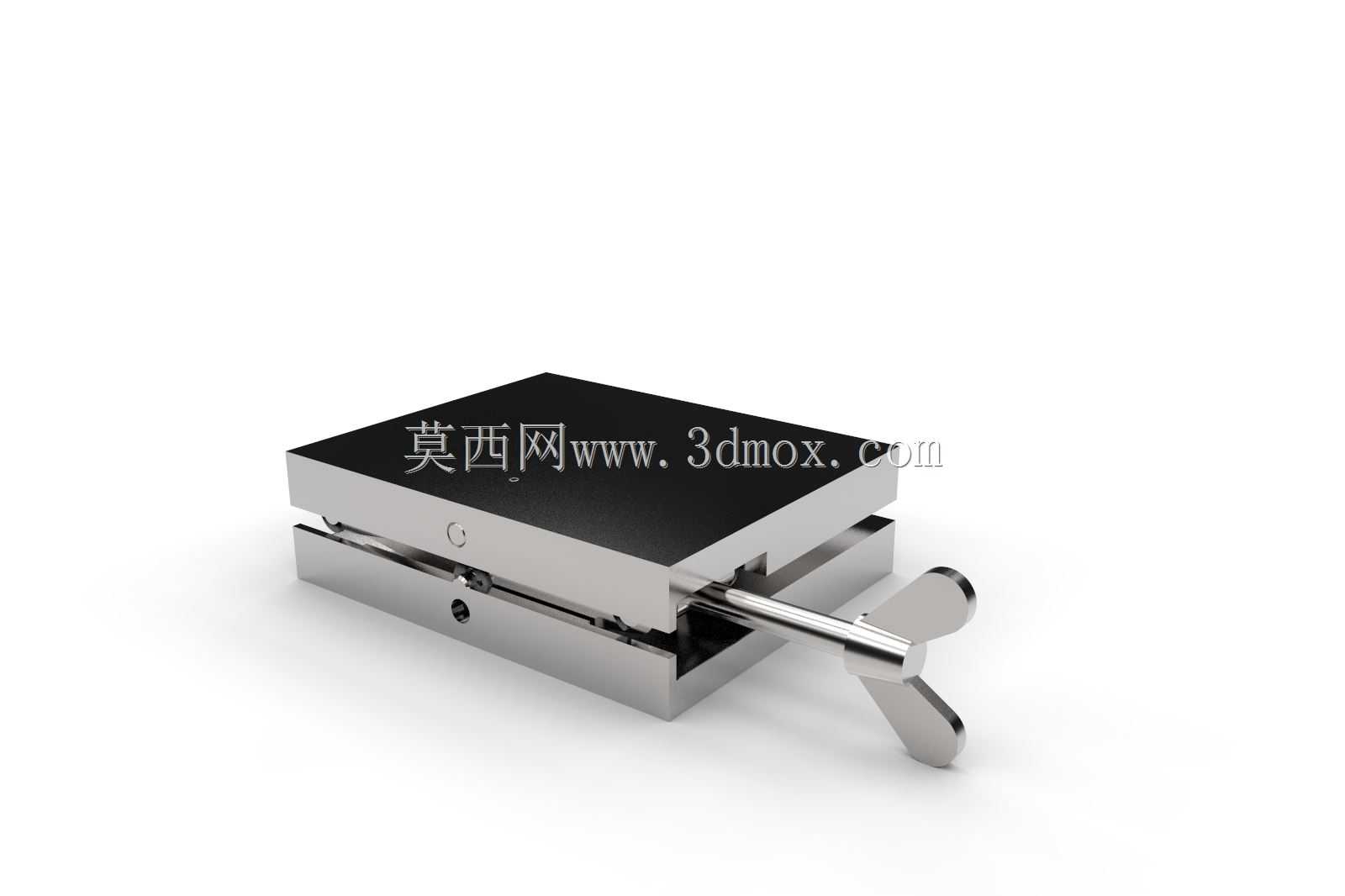

这款手动剪叉式可调支撑结构，在实验室精密仪器调平、小型加工工位工件承托、光学检测平台辅助支撑等场景中有着广泛的应用空间，区别于电动升降平台的复杂布线与气动支撑的气源依赖，纯机械剪叉传动的结构不需要额外配套动力源，在无供电的野外临时作业台、无尘车间防静电工位都能快速部署使用。结构核心采用对称布置的双组剪叉臂，通过侧置的蝶形调节螺杆驱动剪叉臂的铰接点相对位移，实现顶部支撑平台的高度连续可调，螺杆传动自带的自锁特性可以让平台在调节行程内的任意位置保持稳定锁止，不会因为承载负载出现自行回落的问题，调节过程中剪叉臂的铰接处采用间隙配合的销轴连接，转动阻力小，单手转动蝶形手柄就能完成高度微调，不需要额外借助扳手等工具。顶部承载平台采用平整的矩形金属板面，表面做了防滑处理，避免放置的工件或仪器出现滑移，底部基座同样为平整矩形结构，可以直接放置在水平工作台面，也可以通过基座预留的安装孔配合螺栓固定在专用机架上，不会因为调节高度时的侧向力出现整体偏移。设计过程中对剪叉臂的受力做了针对性优化，每片剪叉臂都采用等强度的截面设计，在保证承载能力的前提下尽可能降低整体结构重量，调节螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的耐磨性能与自锁能力，长期频繁调节也不会出现螺纹滑牙的问题，蝶形手柄的尺寸经过人体工学优化，转动时的握持受力均匀，长时间调节也不会出现硌手的问题。结构的整体安装边界紧凑，最低位时整体高度较低，可以适配狭小空间内的高度补偿需求，最大升高高度可以满足常规工位的高度差调节需求，顶部平台的尺寸可以适配大多数小型仪器、工装夹具的安装固定需求，不需要额外加装转接板就能直接使用。在实际装配调试中，剪叉臂的铰接销轴采用过盈配合与剪叉臂固定，与铰接孔之间添加润滑脂降低转动阻尼，调节螺杆的两端通过轴用挡圈限制轴向窜动，保证调节过程中螺杆只做回转运动不会出现轴向位移，驱动剪叉臂开合的过程中两侧受力均匀，不会出现平台卡滞、倾斜的问题。
