U型双侧带孔钣金安装固定支架

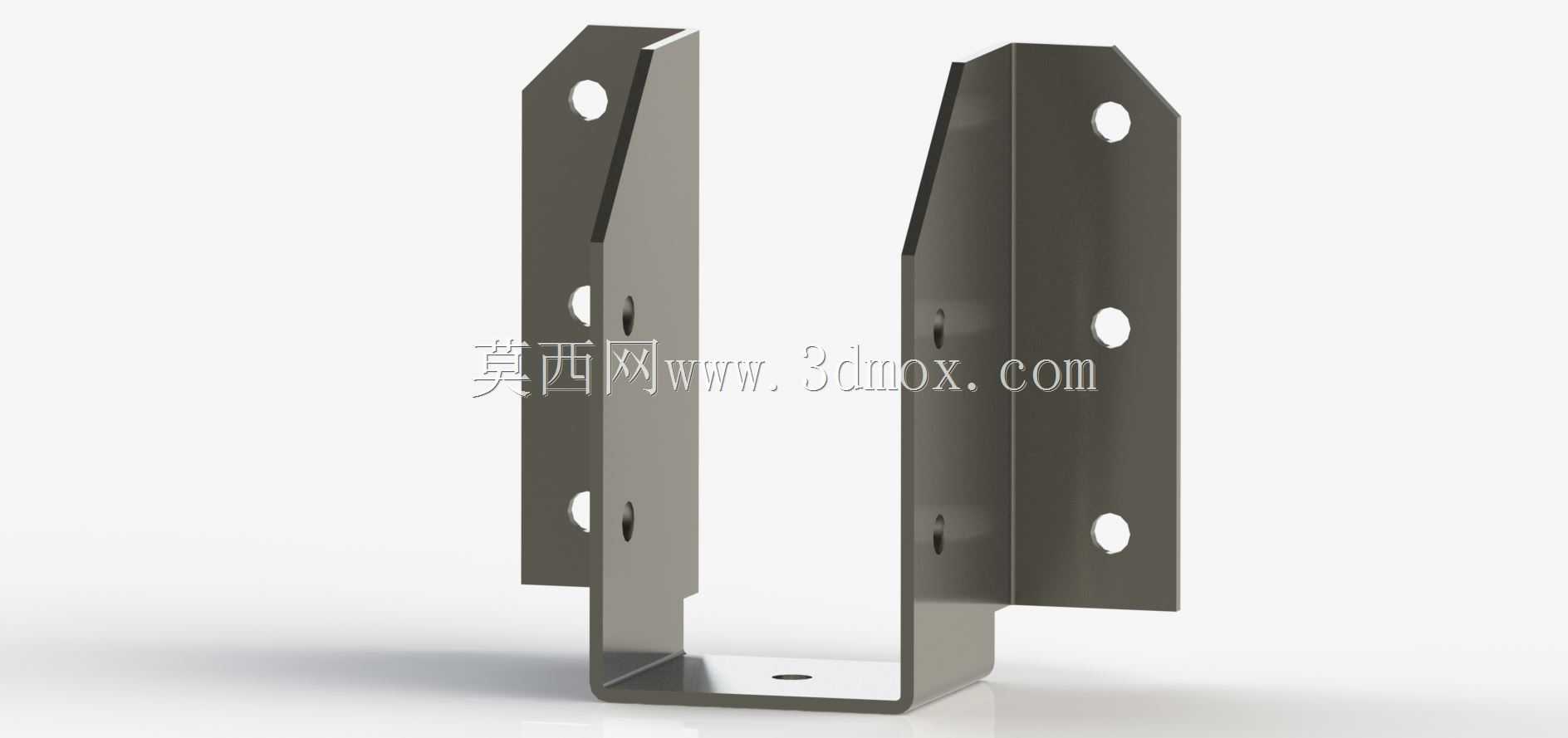

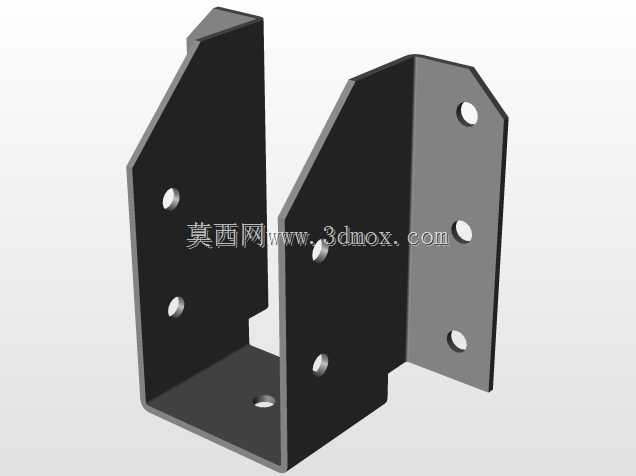

这款U型结构的双侧带孔支架，是工业装配场景里十分常用的刚性连接固定部件，常见于各类设备机架的侧边辅件挂载、轻型管线的分层排布固定、小型电气控制盒的悬空安装、输送线侧边防撞挡条的连接固定等场景，也可用于非标设备框架的局部补强连接，替代焊接式固定座来降低现场装配的调整难度。从结构设计来看，整体采用单块钣金折弯成型的工艺路线，没有额外的拼接焊缝，既减少了焊接变形带来的形位公差偏差，也能保证整体结构的抗扭一致性，两侧立板对称排布的多组安装孔，分别对应不同的安装高度需求，底部折弯边的单孔则用于和底部安装基面做锁固，形成三点稳定的受力结构，避免单侧受力时出现支架偏转的问题。在安装边界上，支架两侧立板的开孔间距做了等距公差控制，适配市面通用规格的螺栓穿装需求，立板与底部折弯边的垂直度控制在常规钣金件的通用公差范围内，能保证安装后辅件与基面的平行度符合装配要求，不会出现安装后部件歪斜的情况。设计阶段特意将两侧立板的上端做了斜切倒角处理，既可以减少安装过程中尖锐边角对操作人员的划伤风险，也能在穿装长尺寸辅件时起到导向作用，降低对位难度。实际使用中，这类支架不需要做额外的焊接加工，全部采用螺栓锁固的方式完成装配，后期设备改造调整时可以快速拆卸移位，不会在原有基面上留下焊疤需要打磨处理，对于需要频繁调整辅件安装位置的生产线适配性很强。受力层面，U型的折弯结构能将单侧挂载的负荷均匀分散到底部安装面和另一侧立板上，相比单臂式的L型支架，抗侧向冲击的能力更强，在设备运行产生持续振动的工况下，也不容易出现固定螺栓松动、支架变形的问题，能长期保持安装位置的精度稳定。
