港口船舶岸电供水连接管件结构设计

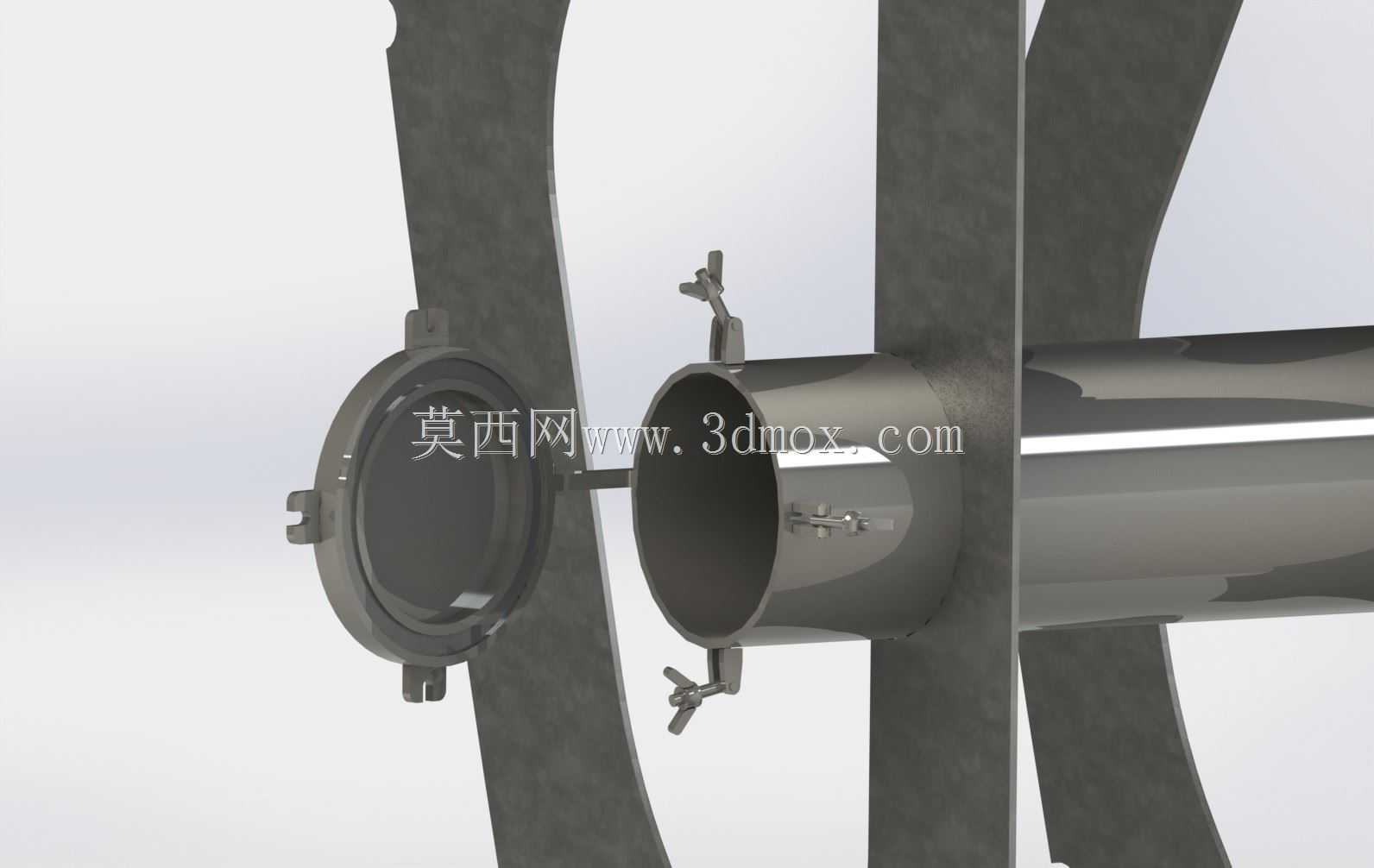

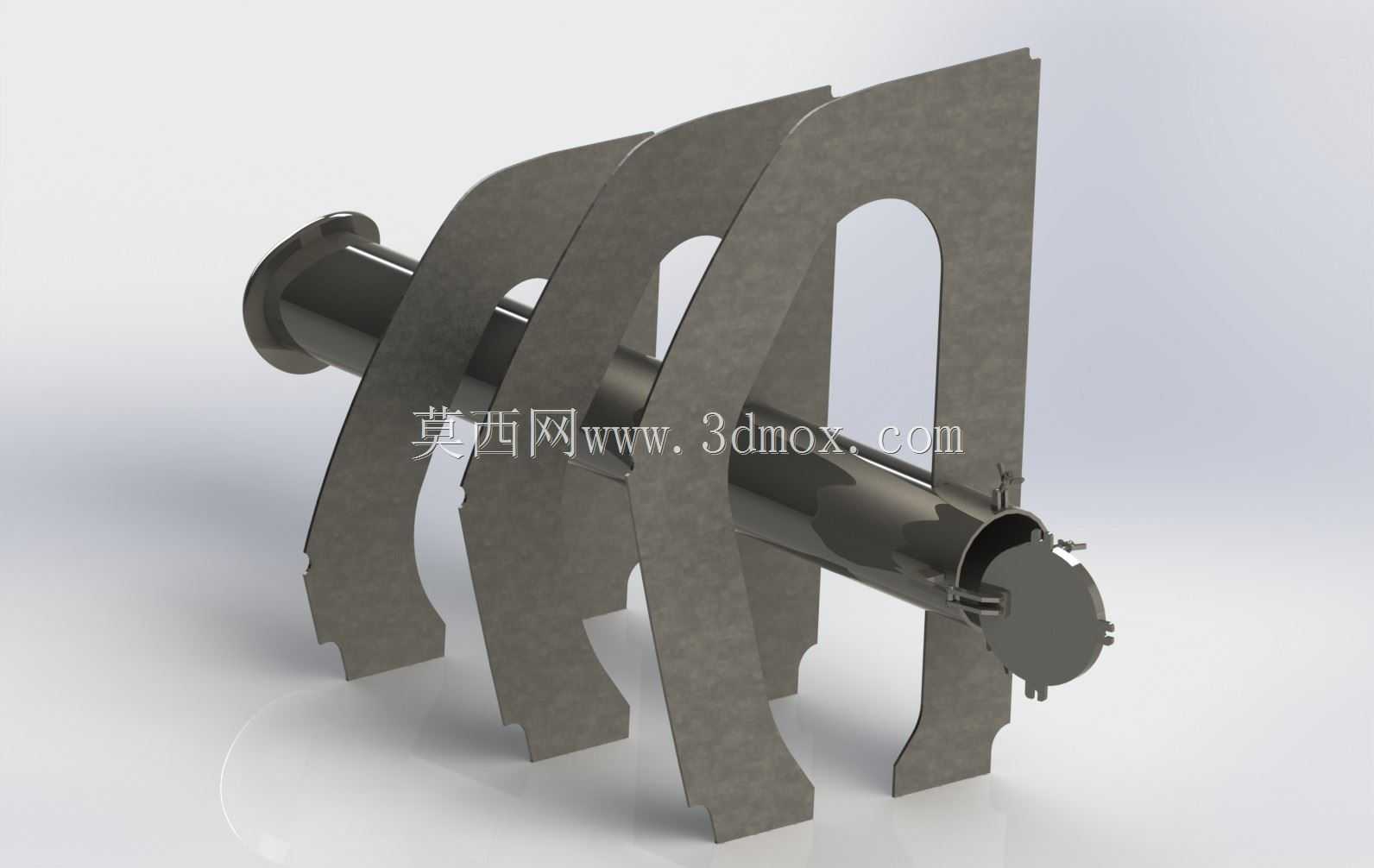

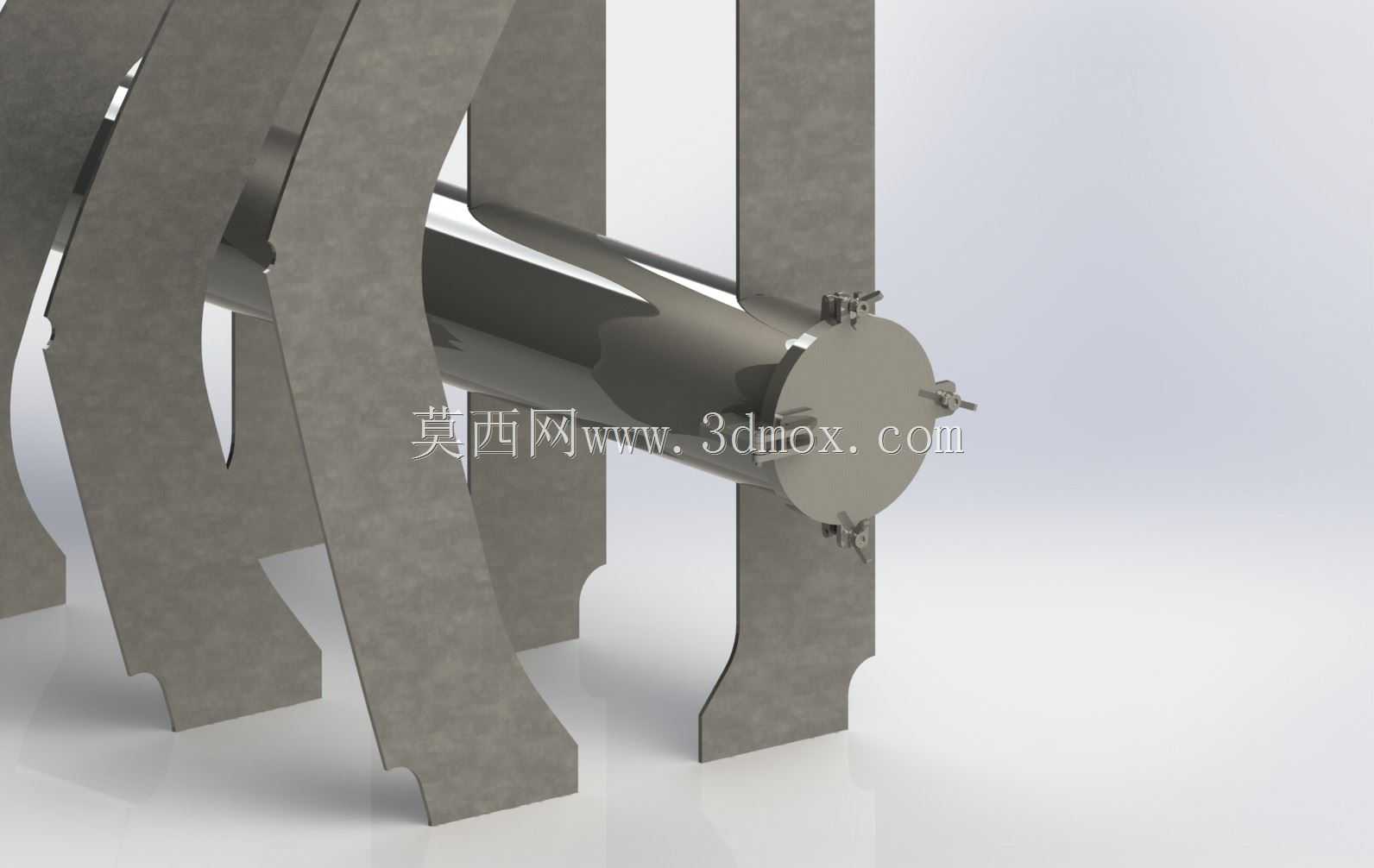

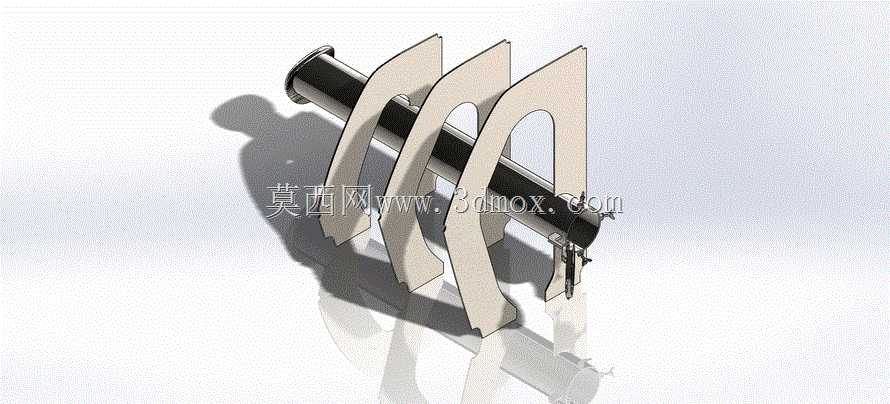

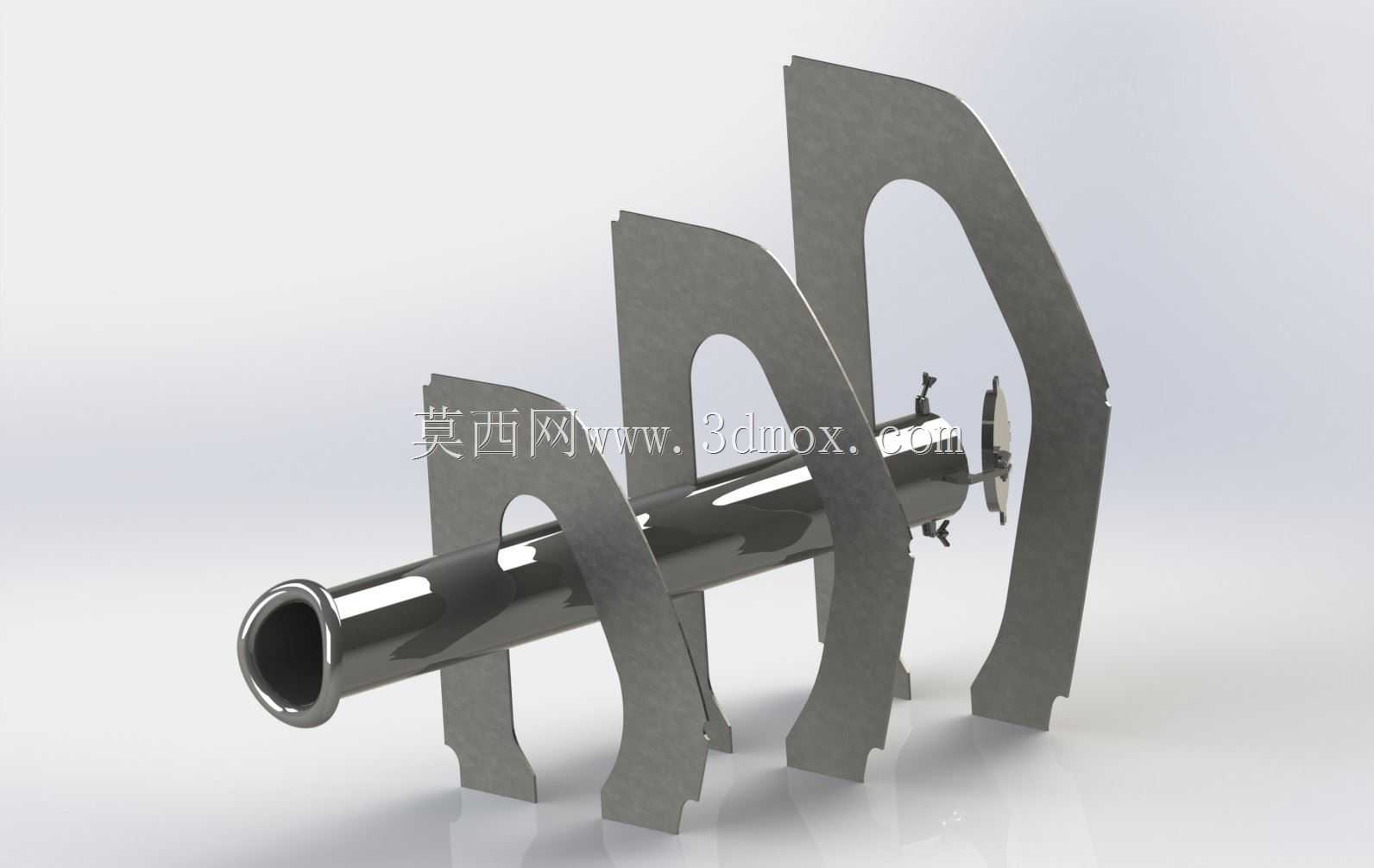

该岸接连接管件主要应用于港口码头泊位的船舶靠泊作业场景，当船舶停靠码头后，需要切断船载柴油发电机组供电，接入岸基电网，同时接入码头淡水补给系统，这套管件就是岸侧管线与船侧接口的核心衔接部件。在实际作业中，船舶靠泊后受潮汐、装卸货重量变化影响，船身会出现上下起伏、左右小幅偏移的位移，该管件的支撑结构采用多组弧形支撑片沿主管体轴向排布的设计，弧形支撑片的弧度匹配船侧舷墙开口的圆弧过渡，既可以对主管体形成稳定的径向支撑，避免长距离管体受自身重量、内部流体压力出现挠曲变形，也能在船身出现小幅位移时，通过支撑片与舷墙开口的间隙预留，抵消一定范围内的位移量，避免管体受剪切应力损坏。管件内部集成了电力输送通道与淡水输送通道，管体端部采用快接式法兰接口，岸侧端匹配码头标准岸电箱、供水栓的接口尺寸，船侧端匹配船舶舷侧预留的接入口规格，安装时无需额外加工转接件，可直接对接。连接管的内端设置有密封舱口结构，当船舶离港后，舱口可自动闭合密封，隔绝舷外海水、潮气进入船内管线系统，避免船舶航行过程中海水倒灌引发管线腐蚀、舱室进水问题。支撑片的厚度根据管体总重量、流体动载荷计算确定，支撑片之间的间距按照管体允许挠度值排布，确保管体在满负荷工作状态下的形变量控制在密封件允许的补偿范围内，不会出现接口渗漏问题。管件整体安装边界贴合船舶舷侧开口的安装空间，支撑片外轮廓与舷墙开口的间隙控制在合理范围，既保证安装时的操作空间，也避免间隙过大导致杂物卡滞、密封失效。在设计过程中，充分考虑了海洋高盐雾环境的腐蚀防护需求，管体与支撑件的接触面做了绝缘隔离处理，避免不同金属材质接触出现电偶腐蚀，延长部件在港口高湿高盐环境下的使用寿命。
