斜置多层棒料采摘存取置物架结构

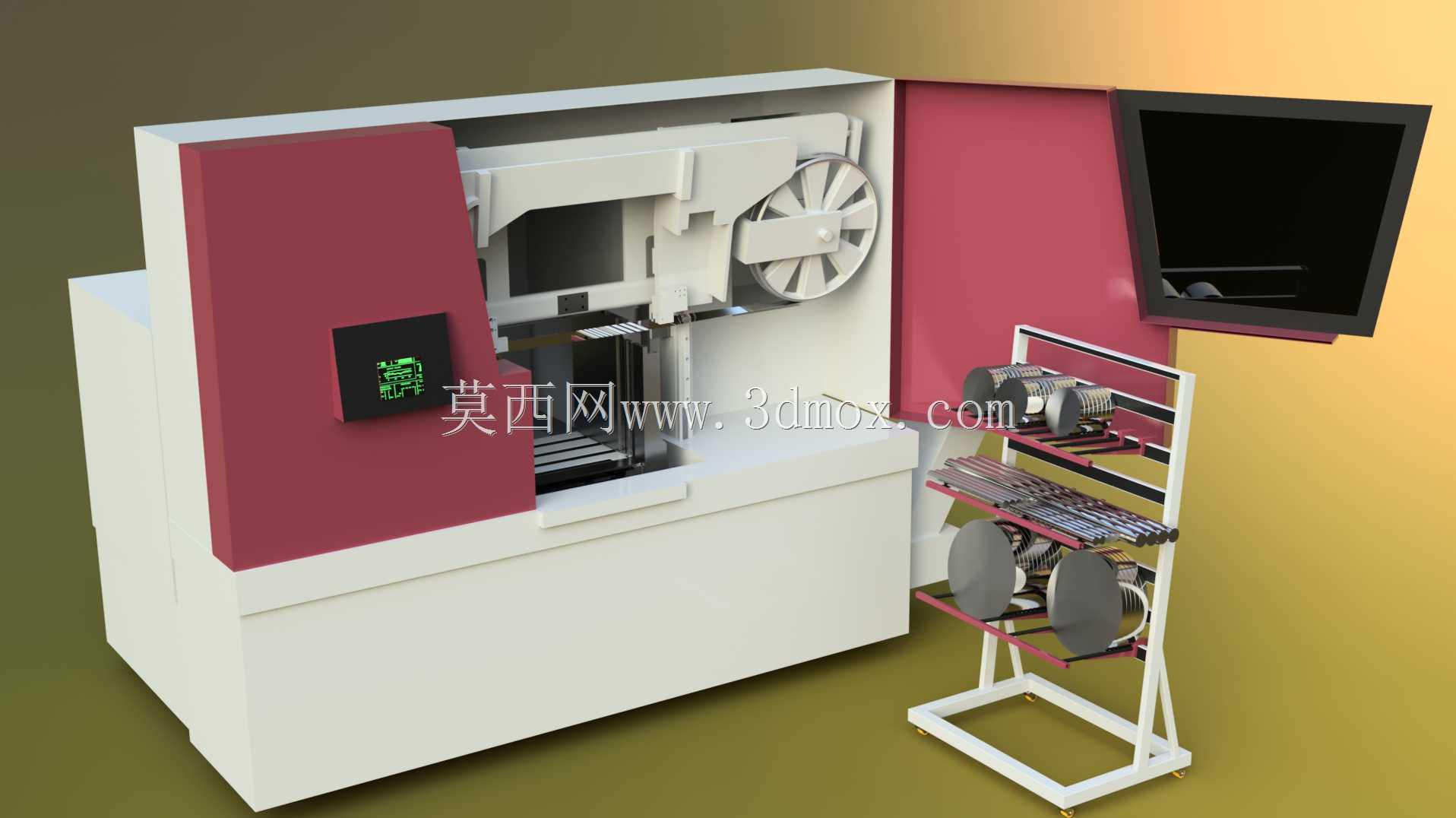

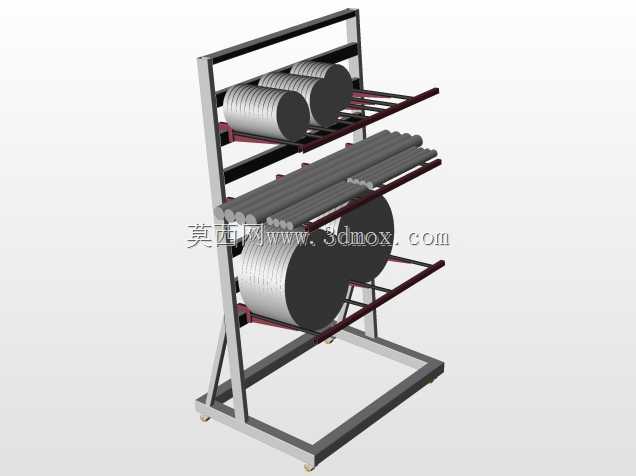

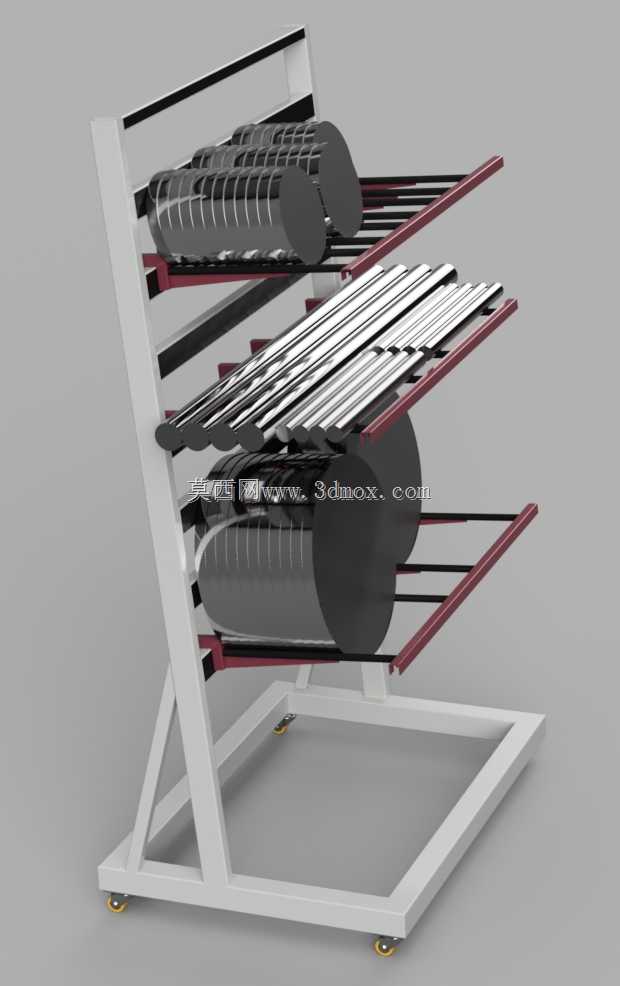

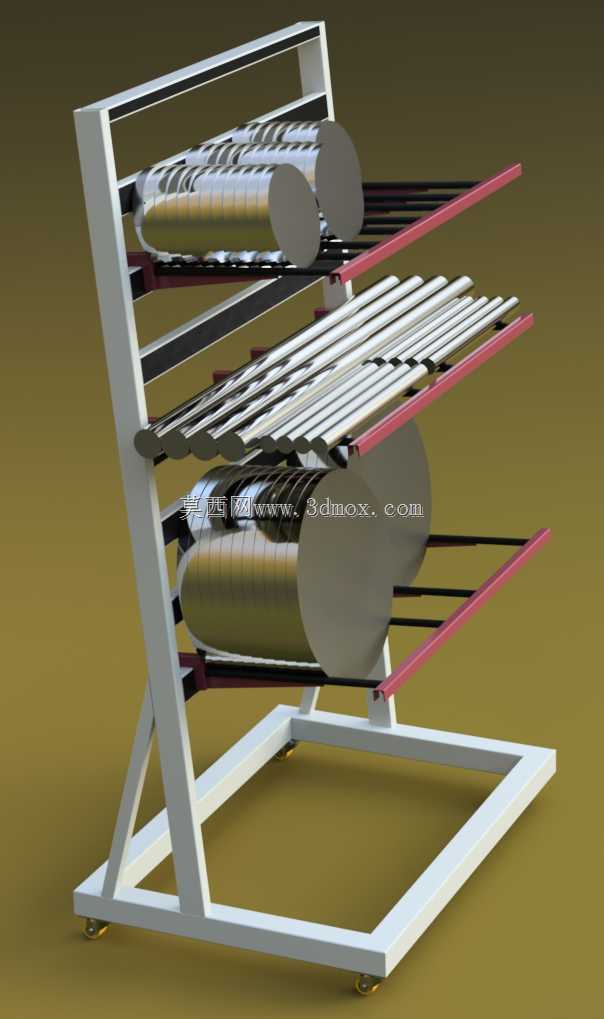

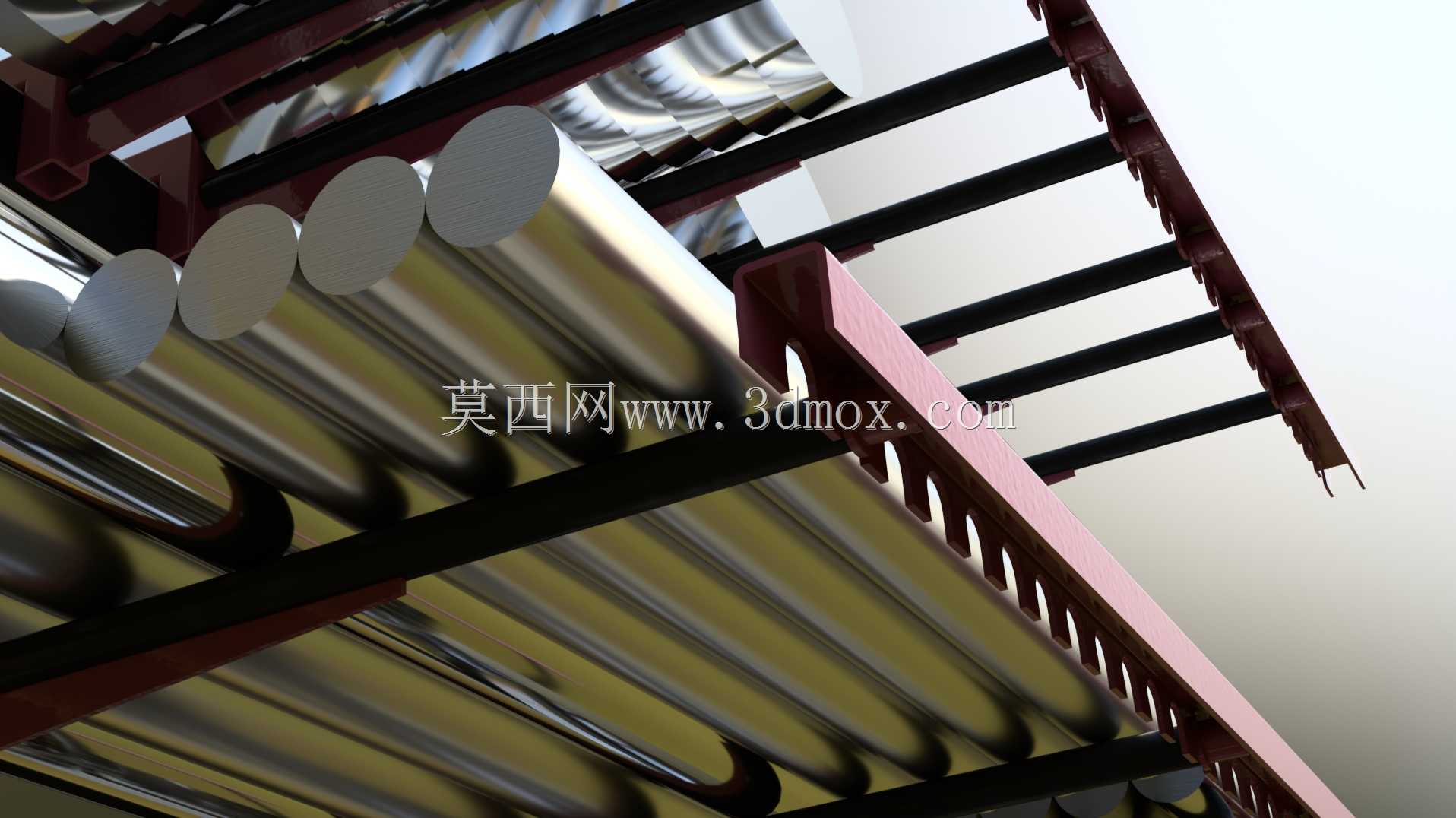

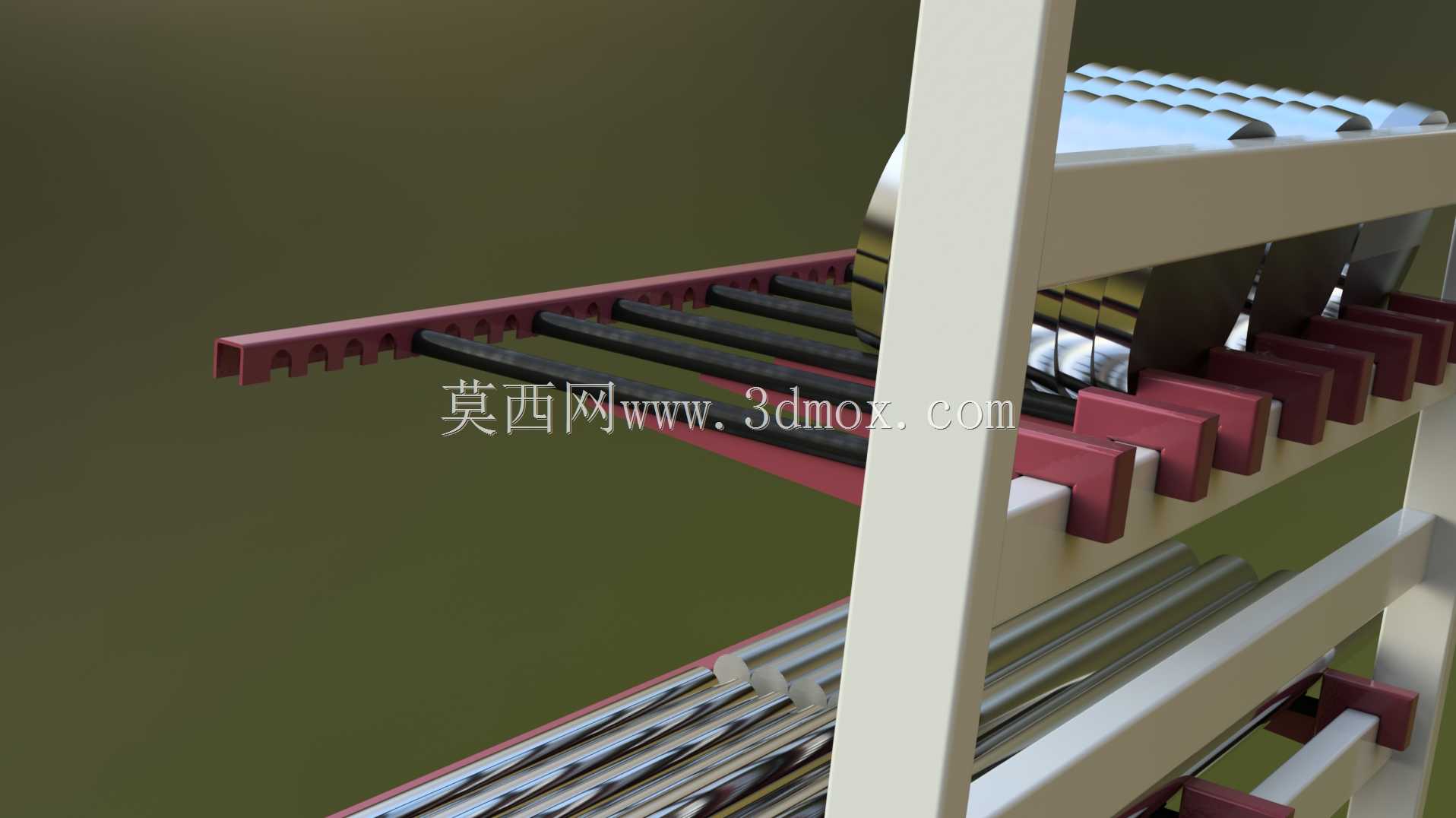

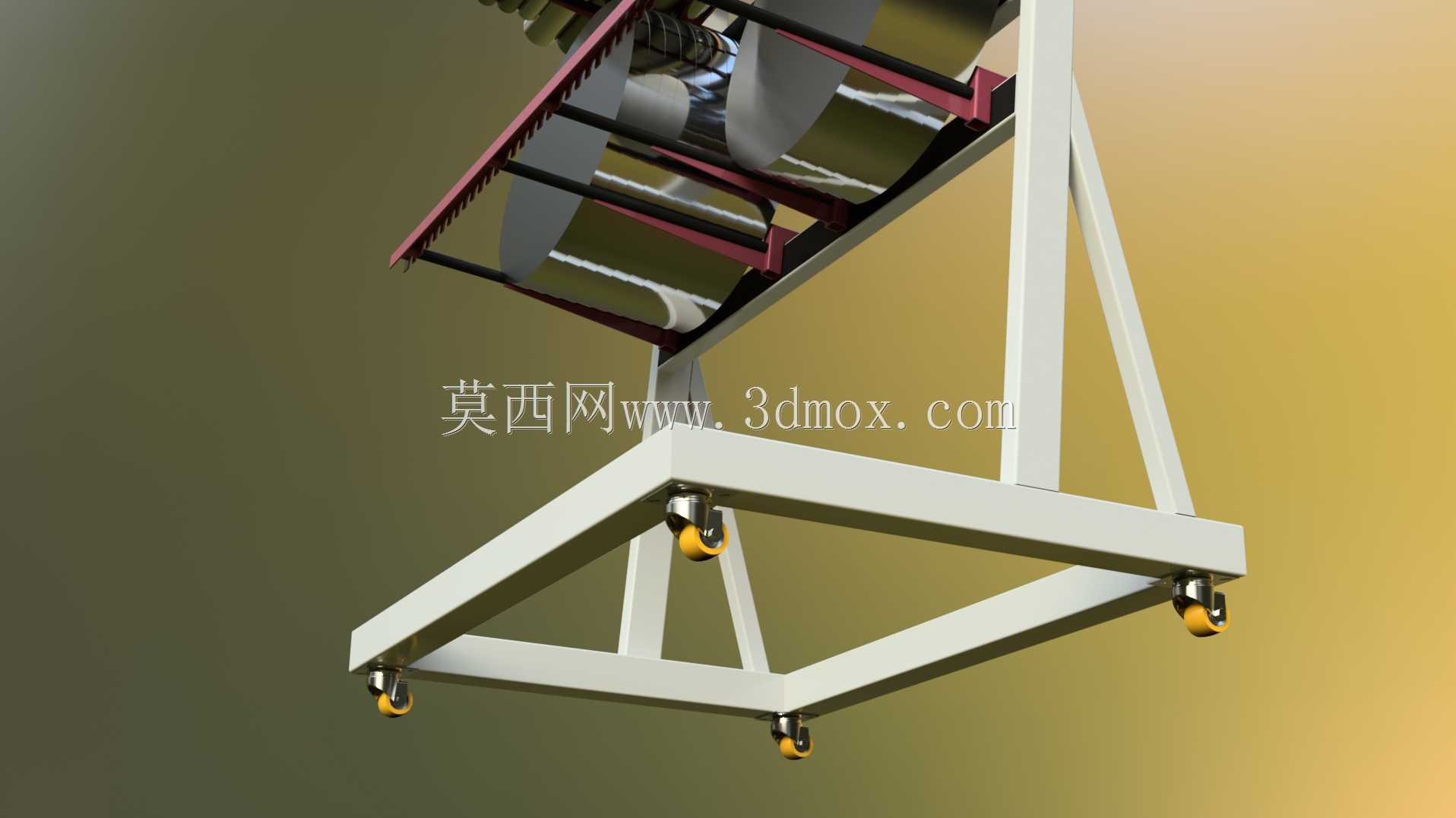

这款斜置多层置物架主要面向生产车间棒材、轴类零件的临时存取与分拣场景设计，区别于传统水平层板货架，采用倾斜式层杆布局，能让放置在架体上的长条形工件依靠自重向取料端滑移，减少操作人员取件时探身伸入架体的动作幅度，适配流水线旁的工件分拣、装配工位旁的半成品暂存需求，也可用于线材、细长管材的分类存放。架体主体采用方管焊接成型的框架结构，底部为矩形支撑底座，单侧设置斜向支撑立柱连接各层承载杆，整体形成稳定的三角受力结构，无需额外地脚固定即可依靠自身配重保持稳定，底部预留脚轮安装位，可根据车间动线调整需求加装万向脚轮实现工位间快速转移。设计过程中优先考虑细长工件的放置稳定性，每层承载杆采用平行双杆布局，杆体间距可适配直径10mm至120mm范围的棒类工件，避免小直径工件从杆间掉落，同时层间预留足够的垂直操作空间，操作人员取放工件时不会被上层结构磕碰，每层端部设置限位挡边，防止工件滑移过度从架体脱落。架体整体宽度控制在1.2米范围内，深度0.8米，最高层高度不超过1.4米，符合人工取料的舒适操作高度区间，安装时仅需保证放置地面平整度误差不超过5mm即可，无需额外预埋件或固定结构。层杆表面做防滑处理，降低工件滑移速度，避免工件端面碰撞产生磕碰损伤，架体焊接处均做打磨圆角处理，去除焊渣与尖锐边角，防止操作人员取料时被划伤。整体结构无复杂传动部件，维护成本极低，仅需定期检查焊接节点是否存在开裂、层杆是否出现弯曲变形即可，适配多品种小批量生产场景下的灵活物料分类需求，可根据存放工件的长度调整层杆的伸出长度，也可通过增减层杆数量调整存放容量，适配不同规格棒料、轴类零件的存取作业，减少工件堆放混乱导致的找料时间损耗，提升车间工位旁的物料管理效率。
