22mm带安装座弯型金属连接管件

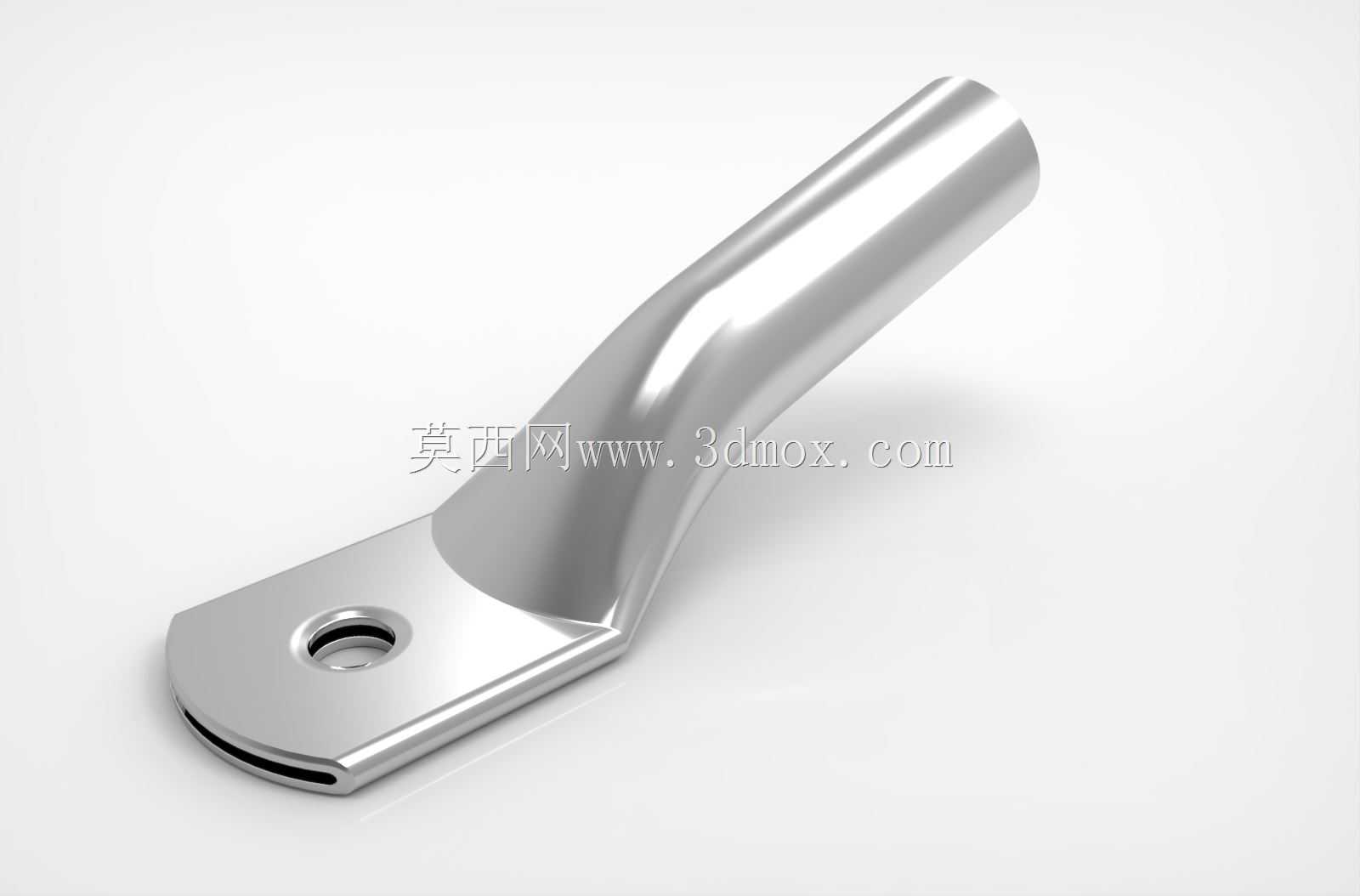

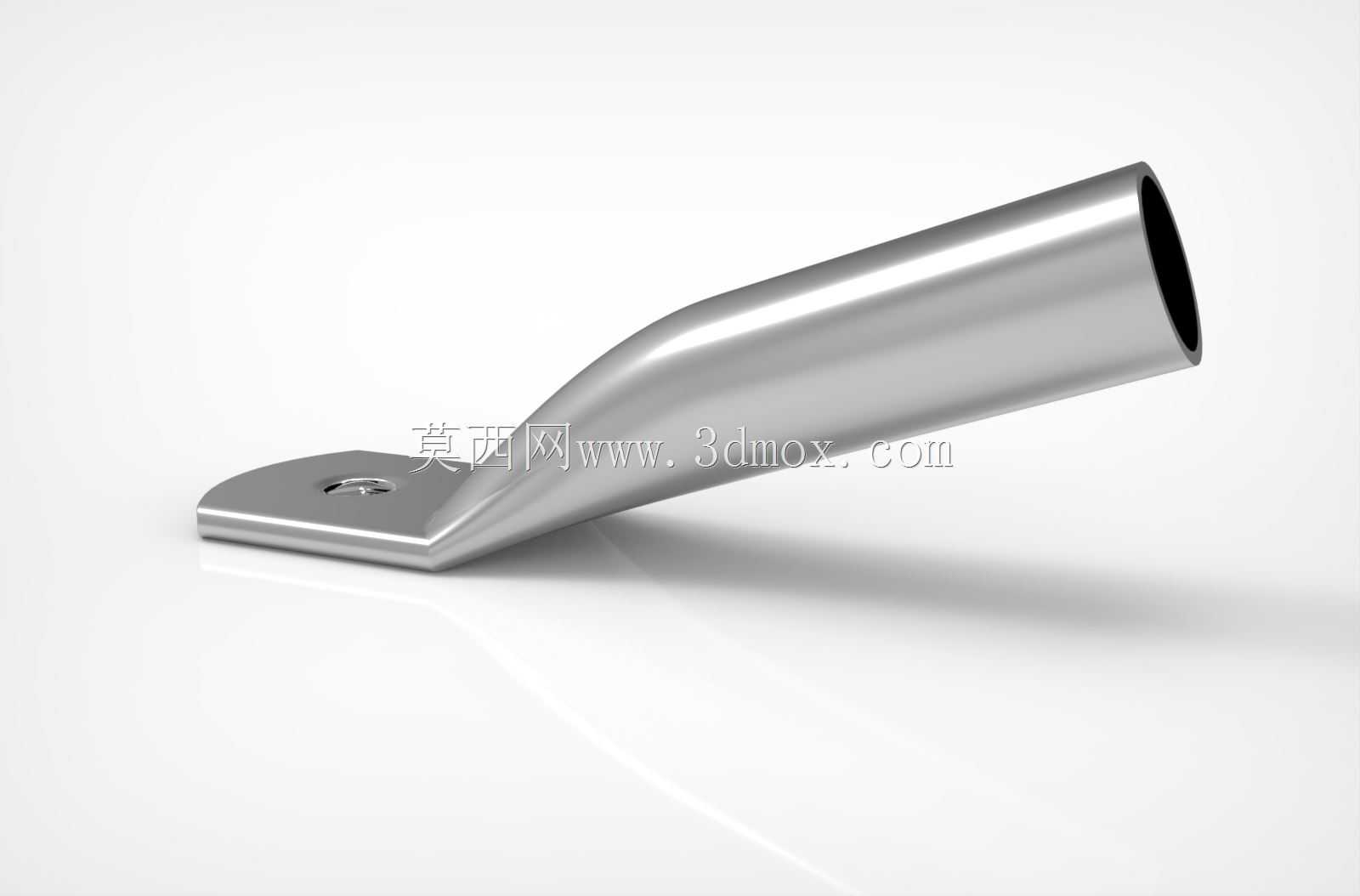

这款带安装固定座的弯型金属管件，主要应用在中小通径流体输送、设备气路油路布设、小型机械结构走线防护等场景中，在轻工生产设备、小型液压气动回路、户外设施管路搭建里都能见到同类结构的应用。管件主体通径设定为22毫米，能够匹配常规规格的柔性软管、硬管对接需求，通径参数经过实际工况验证，既可以满足常规低压流体的输送流量要求，也不会因为通径过大占用多余的设备安装空间。从结构设计来看，管件一端为平直圆管段，用于和外接管路实现插接或者卡套连接，管段外壁做了光滑过渡处理，没有尖锐棱角，避免安装过程中划伤配套软管的内壁，也能减少流体在管内流动时的局部阻力损失；另一端为一体化冲压成型的扁平安装座，座体上开有单处圆形安装孔，安装时可以通过螺栓穿过孔位将管件直接固定在设备机架、墙面或者安装基板上，不需要额外设计独立的管夹固定结构，能有效减少装配环节的零件数量，降低现场安装的工作量。弯段部分采用了大曲率平滑过渡的弯折设计，没有出现直角弯折的结构，一方面可以避免管路弯折处出现应力集中，提升金属管件的抗疲劳强度，在长期受振动、管路拉扯的工况下不容易出现断裂失效，另一方面也能让流体在经过弯折位置时保持顺畅的流动状态，减少紊流、压降过大的问题。安装座和管体的衔接位置做了圆弧过渡补强，没有突兀的结构突变，在冲压成型过程中可以减少板材拉伸开裂的风险，同时也能提升衔接位置的结构强度，当管路受到侧向拉扯力时，应力会沿着圆弧面均匀分散，不会在衔接根部出现应力断裂的情况。安装座的底面为平整平面，和安装基面贴合时能够保证足够的接触面积，锁紧螺栓后不会出现管件晃动、偏移的问题，安装孔的孔径适配常规的M6或者M8规格固定螺栓，能够适配多数设备的安装孔位设计，不需要额外做扩孔或者改装处理。在实际选型使用时，需要注意安装基面的平面度误差不能过大，否则锁紧螺栓后会导致安装座出现变形，进而拉扯管体导致弯折处尺寸出现偏差；外接管路插接到位后，建议配套对应规格的管箍做锁紧固定，避免管路受压后出现脱开泄漏的问题。这类一体成型的管件相比焊接式的弯管固定座结构，没有焊缝带来的腐蚀、泄漏隐患，表面经过抛光处理后整体光洁度较高，在有洁净要求的气路、轻度腐蚀流体输送场景中也能适用，不需要额外做表面防腐处理就能满足常规工况的使用要求。
