快速握把扳机替换用释放触发器结构

　　这款释放触发器是快速夹钳类手动工装的核心操作部件，主要适配Irwin品牌Quick Grip XP系列快速握把夹，日常在木工现场拼板粘接、金属薄板临时定位焊接、家装场景饰面板材临时固定、机加工工位工件辅助夹持等场景中，承担夹钳的锁止释放、夹持力切换的核心操作功能。实际使用中，这类快速握把夹的扳机属于高频受力易损件，反复扣动过程中会承受杠杆传动带来的交变应力，长期使用后容易出现根部应力集中位置开裂、锁止卡位磨损打滑的问题，原厂配件采购周期长、匹配精度参差不齐，这款替换结构就是针对损坏扳机的原位适配设计，不需要对夹钳本体做任何二次加工，即可完成替换装配。

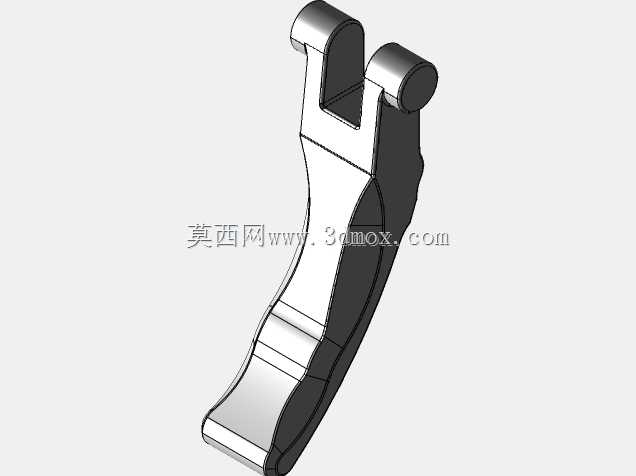

　　从结构设计逻辑来看，整个触发器采用杠杆受力的异形弯臂构型，上端的两个对称凸台是核心装配铰接位，对应夹钳握把内部的铰接销轴安装孔，装配后凸台与销轴间隙控制在0.1mm以内，既保证扳动过程中转动顺畅无卡滞，又避免间隙过大导致的传动虚位，扣动时不会出现空行程。弯臂的曲面弧度完全贴合人手扣动时的指腹轮廓，操作时受力均匀，长时间反复扣动也不会出现局部硌手的问题，下端的平直受力面是手指直接接触的操作区域，表面做了微纹理防滑处理，沾有少量木屑、切削液或者手部出汗的情况下，也不会出现打滑脱手的情况。弯臂内侧的卡位凸台是和夹钳内部锁止齿条配合的核心结构，凸台的倾斜角度、齿形啮合深度完全匹配原厂夹钳的锁止机构参数，扣动时可以顺畅推动齿条解锁，松开后能可靠卡入齿条齿槽，保证夹持状态下不会出现意外松脱，夹持力传递稳定无卸力。

　　从安装边界来看，整个触发器的整体轮廓完全复刻原厂配件的安装尺寸，上端两个铰接凸台的中心距、凸台直径与原厂件公差控制在±0.05mm，弯臂的最大外轮廓宽度不超过握把内部的安装腔宽度，装配后不会和握把内壁发生运动干涉，扳动全程的转动角度范围和原厂件完全一致，不会出现扳动行程不足导致解锁不彻底、或者行程过大导致卡位脱离齿条的问题。弯臂的厚度根据SLS打印工艺的特性做了针对性优化，采用40%玻璃纤维填充的尼龙材料打印时，壁厚设置为3mm，既保证根部受力位置的结构强度，反复扣动上万次也不会出现断裂变形，又不会因为壁厚过大导致打印过程中出现翘曲变形，装配尺寸精度可以得到有效保证。

　　在实际功能表现上，这款替换触发器的受力传递路径经过优化，扣动时的杠杆比和原厂件保持一致，操作力度和原厂扳机几乎没有差异，不需要改变使用者的操作习惯，替换后夹钳的最大夹持力、锁止可靠性都能达到原厂配件的性能水平。针对快速夹钳在不同工况下的使用需求，触发器的卡位凸台做了耐磨强化设计，啮合面的硬度可以满足日常夹持作业的磨损要求，即使在频繁松紧夹钳的批量作业场景下，也能保证长期使用的啮合精度，不会因为齿面磨损出现锁止打滑的问题。弯臂的曲面过渡位置全部做了圆角处理，没有尖锐棱角，操作过程中不会划伤手部，同时圆角过渡也能减少应力集中，提升零件的抗疲劳强度，避免长期交变受力下出现开裂问题。

　　从应用适配性来看，这款结构除了可以直接替换损坏的原厂扳机外，也可以作为同类型快速握把夹的改装配件参考，针对不同夹持力需求的夹钳型号，可以通过调整弯臂壁厚、卡位凸台啮合深度的方式，适配不同规格的快速夹钳，不需要重新设计整体铰接结构，大幅降低了易损配件的替换成本。对于小型加工门店、家装施工团队、木工爱好者这类快速夹钳使用频率高的用户来说，这类替换结构可以快速解决配件损坏导致的夹钳报废问题，不需要整体更换夹钳，有效降低工装使用成本，同时打印制作的周期短，可以根据实际损坏情况快速制作替换，不会因为等待配件采购耽误施工进度。
