车床固定式中心架支撑装置结构

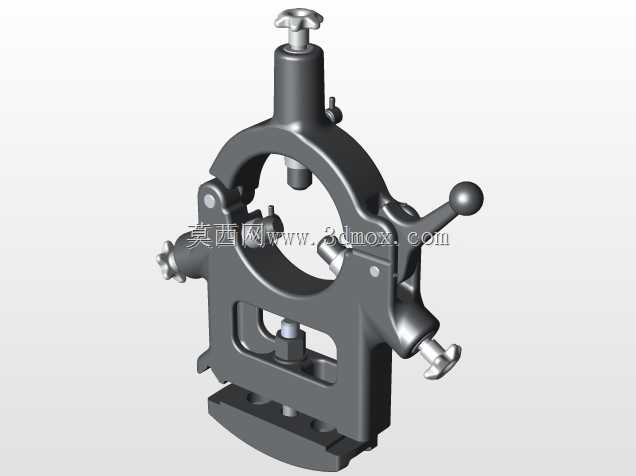

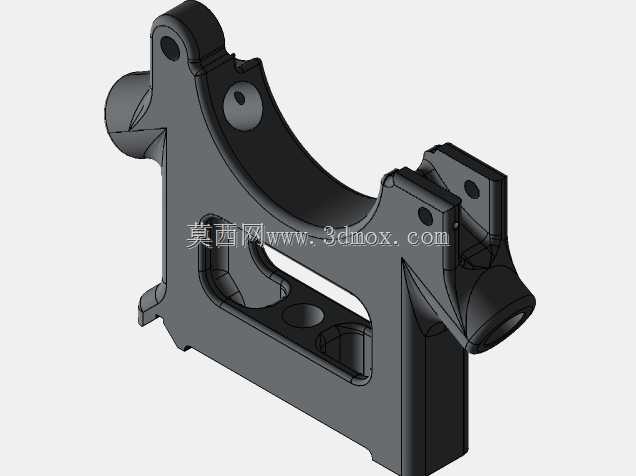

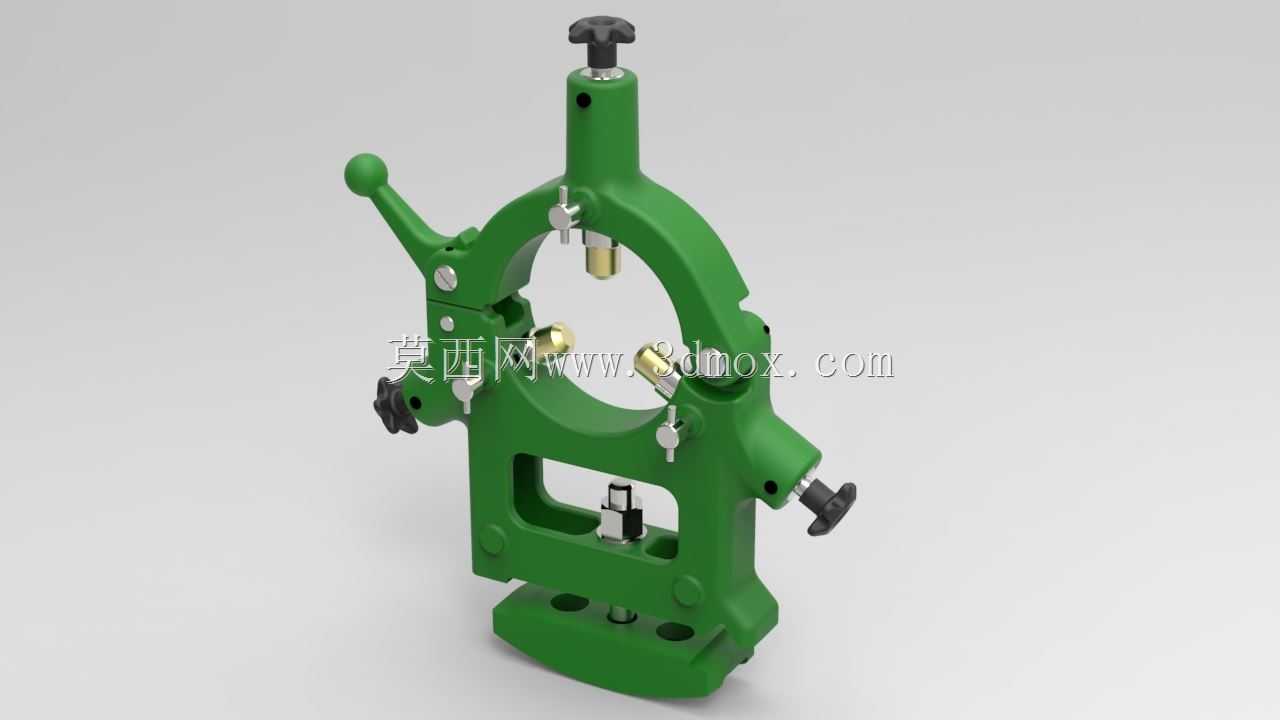

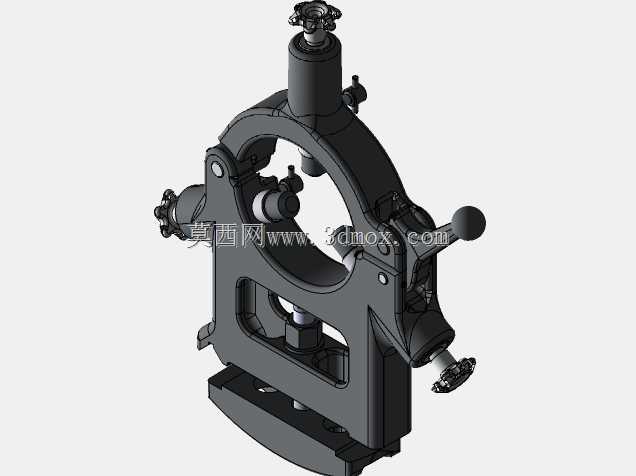

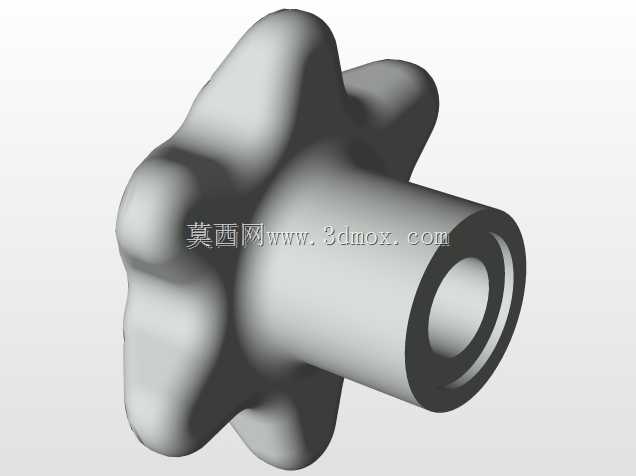

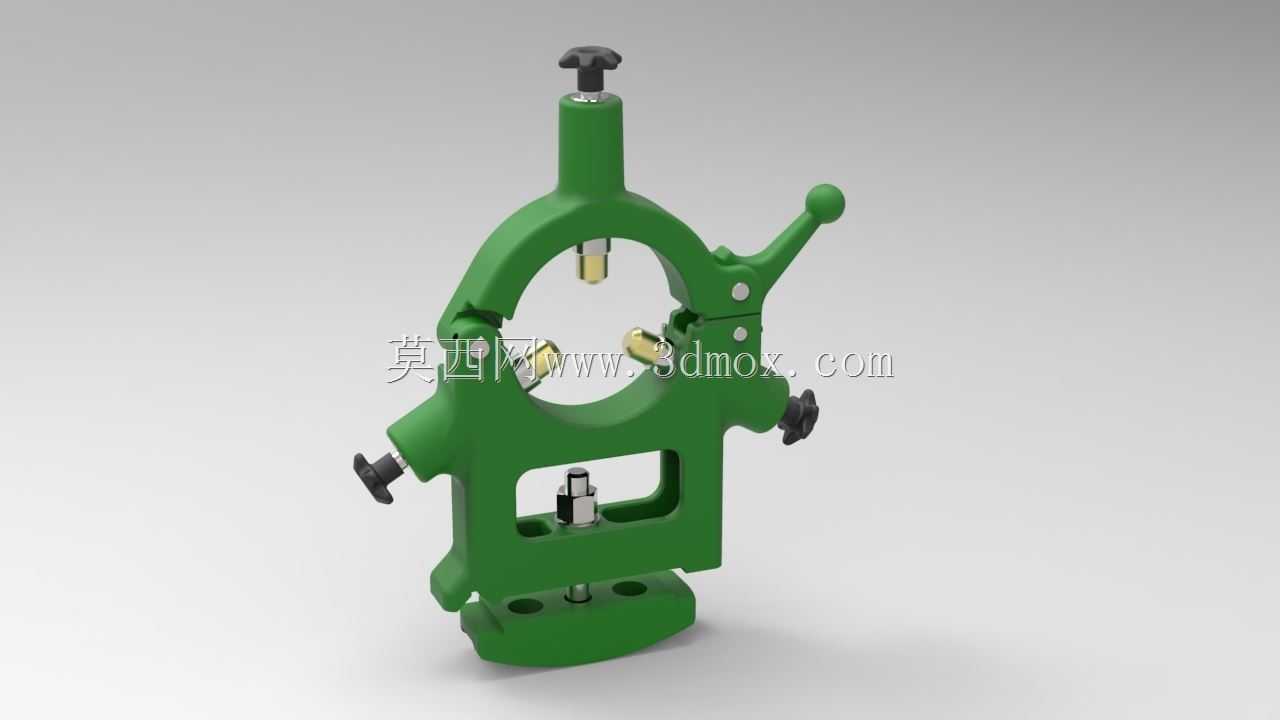

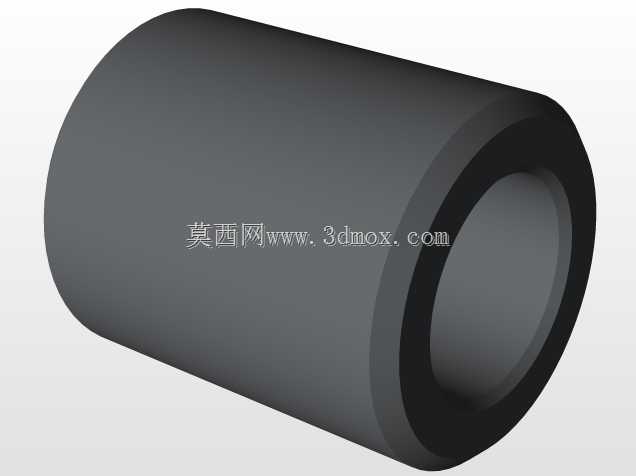

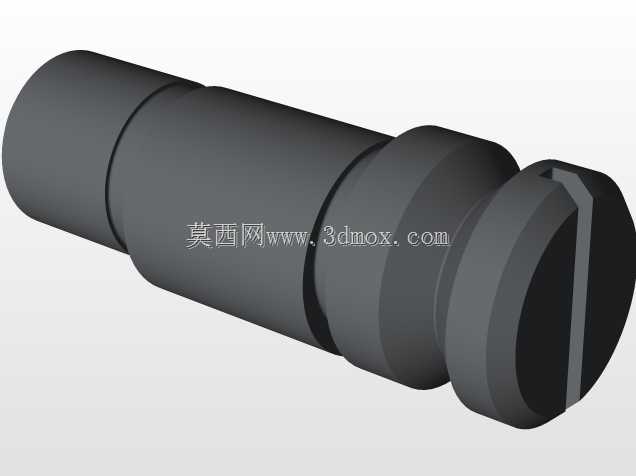

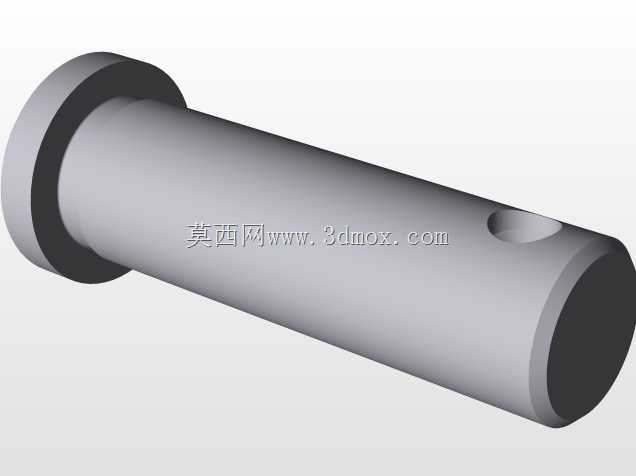

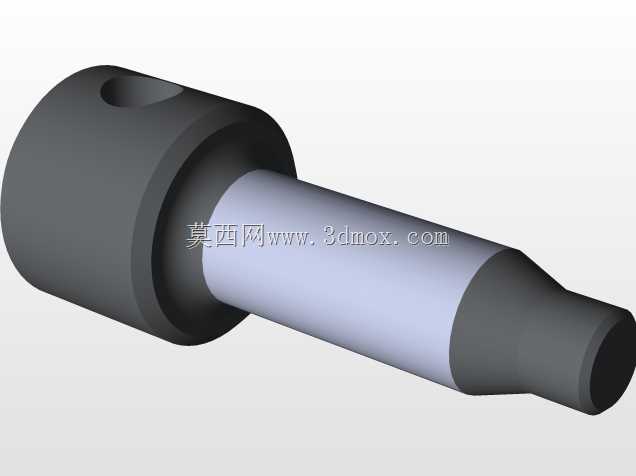

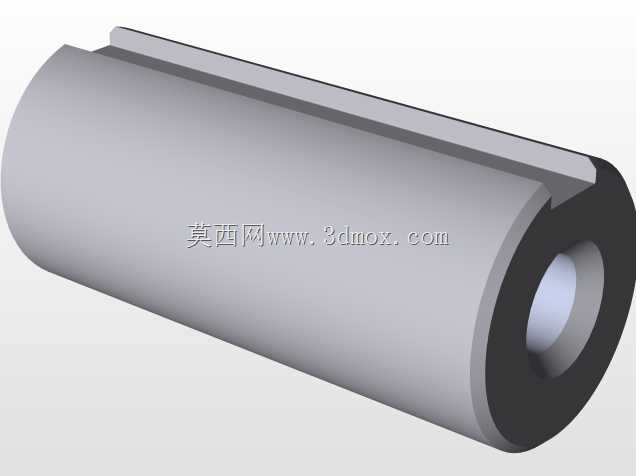

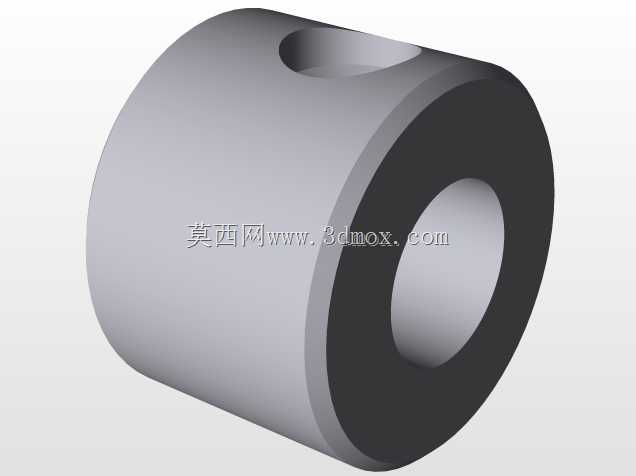

在卧式车床进行长轴类零件车削加工作业时，工件自身长径比过大易在切削力作用下产生挠曲变形，出现振纹、锥度误差甚至工件甩动的安全隐患，固定式中心架作为车床核心配套附件，直接承担工件中段径向支撑的作用，抵消径向切削分力，提升长轴加工的刚性与精度。该中心架采用开式C型主体框架结构，底座通过T型螺栓可直接固定在车床床身导轨面上，安装时需先校准中心架支撑轴线与车床主轴回转轴线的同轴度，避免支撑偏载导致工件研伤或加工圆度超差。三个支撑爪沿圆周120°均匀分布，每个支撑爪都带有独立的微调进给结构，通过侧面的锁紧手柄可实现支撑位置的快速调整与锁止，适配不同直径的轴类工件装夹，支撑爪端部采用耐磨铜质触头，减少与工件支撑面的滑动摩擦，避免划伤工件已加工表面。主体侧面设置的操作手柄可快速开合架体上半部分，方便工件吊装上下料，无需整体拆卸中心架即可完成工件换装，适配中小批量长轴零件的加工节拍需求。架体底座设置有长条形安装槽，可沿床身导轨方向调整支撑位置，根据工件的长径比、切削参数选择最优支撑点位，通常在工件长度与直径比值超过10时，就需要搭配中心架进行辅助支撑，加工细长轴时还可配合跟刀架使用，进一步降低工件的切削变形。顶部的调整旋钮可实现上支撑爪的精细进给，在加工不同直径段的轴类零件时，可微量调整支撑预紧力，保证支撑触头与工件表面保持合适的接触压力，既不会因压力过大顶弯工件，也不会因间隙过大失去支撑作用。架体采用整体铸铁铸造结构，经过时效处理消除内应力，保证长期使用过程中不会出现结构变形，各调整部位的螺纹副均经过淬硬处理，提升调整机构的耐磨性能与使用寿命，支撑爪的锁紧机构采用楔形锁紧结构，锁止可靠不会在切削振动过程中出现松脱。该结构可直接适配普通卧式车床的床身导轨安装尺寸，无需额外改装即可投入使用，在长丝杠、细长轴、长套类零件的外圆车削、端面车削、切槽、螺纹加工工序中都能发挥稳定支撑作用，有效降低工件的长径比限制，拓展车床的加工范围，保证加工过程中工件的回转稳定性，提升加工表面质量与尺寸精度。
