适配RunCam Split2的6英寸FPV赛车车架结构

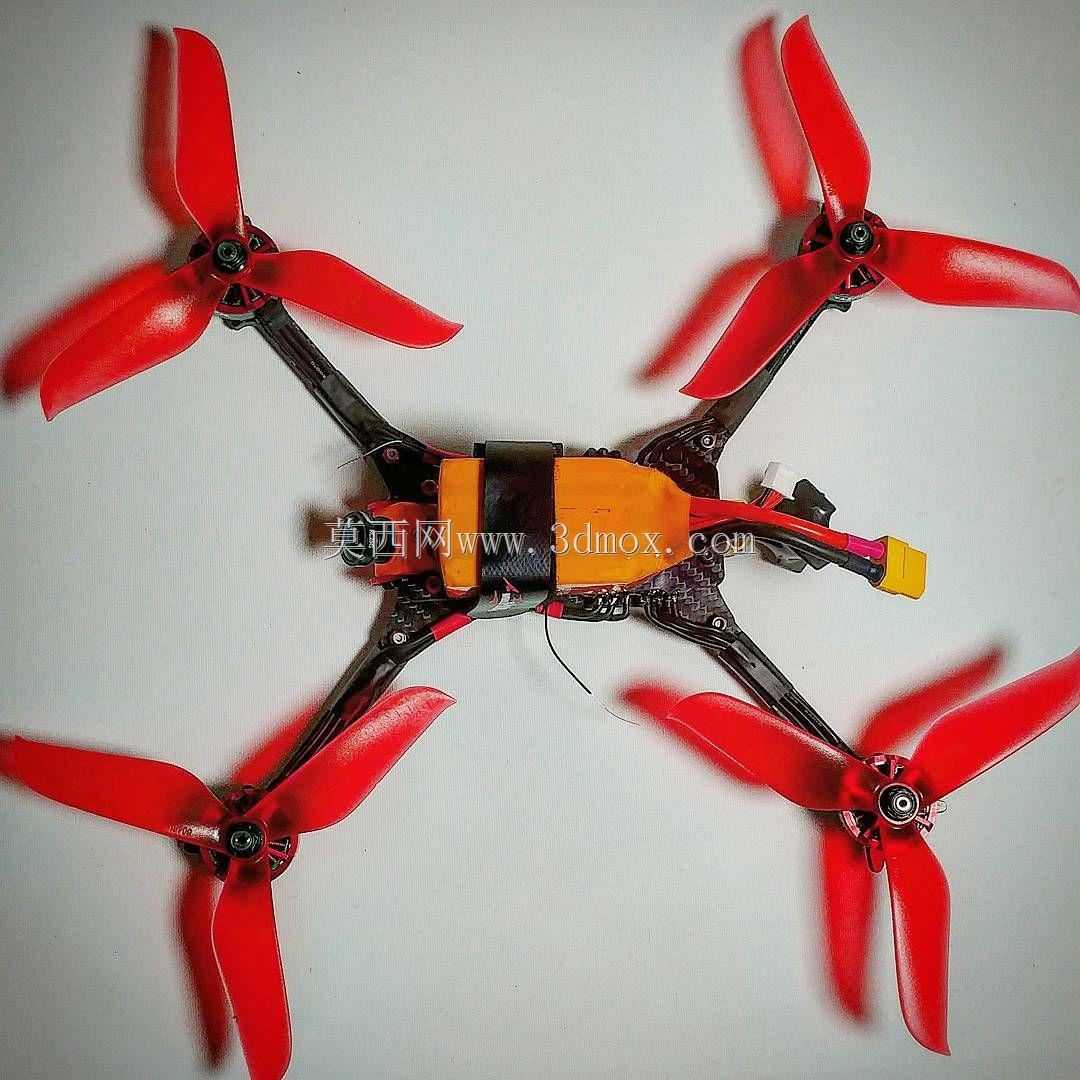

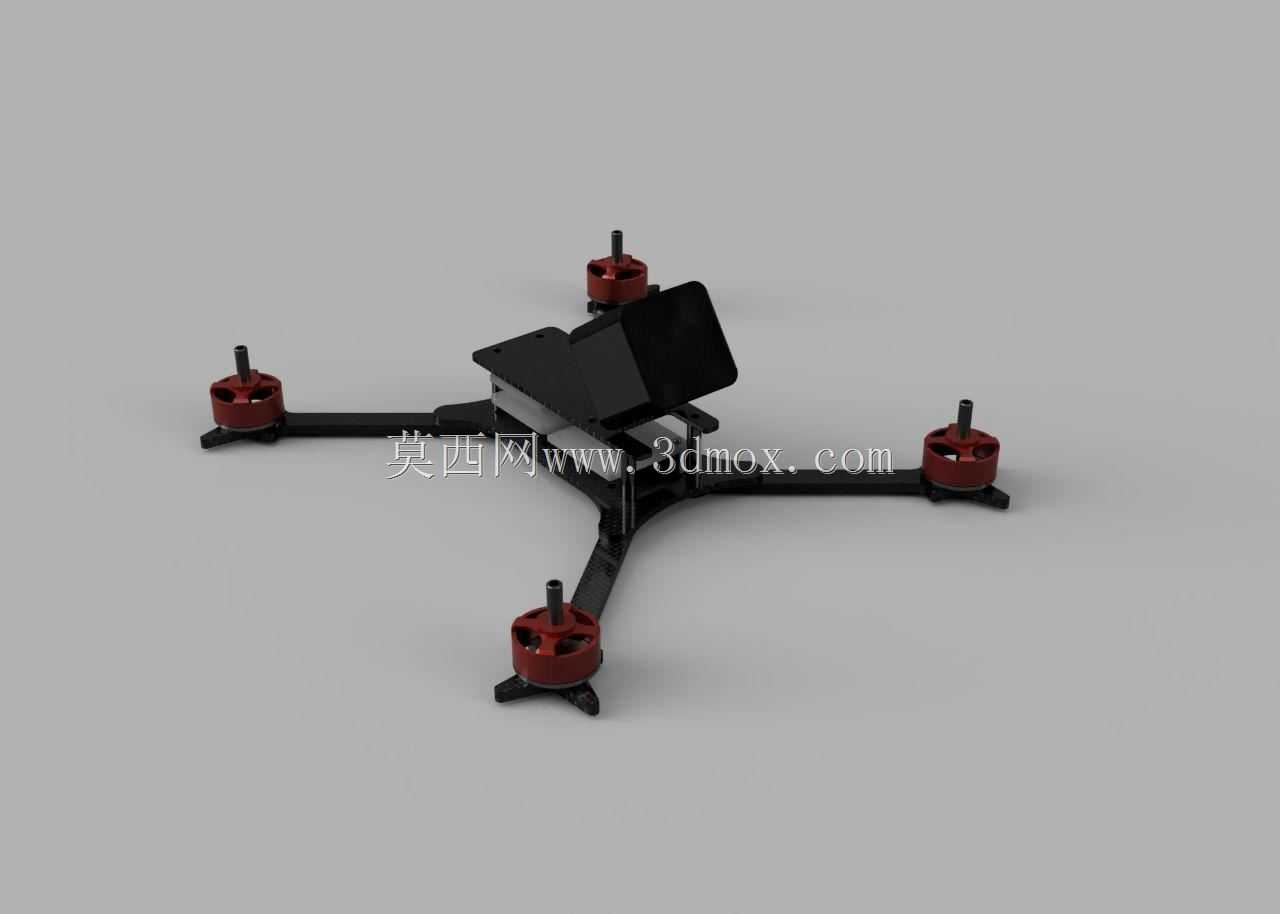

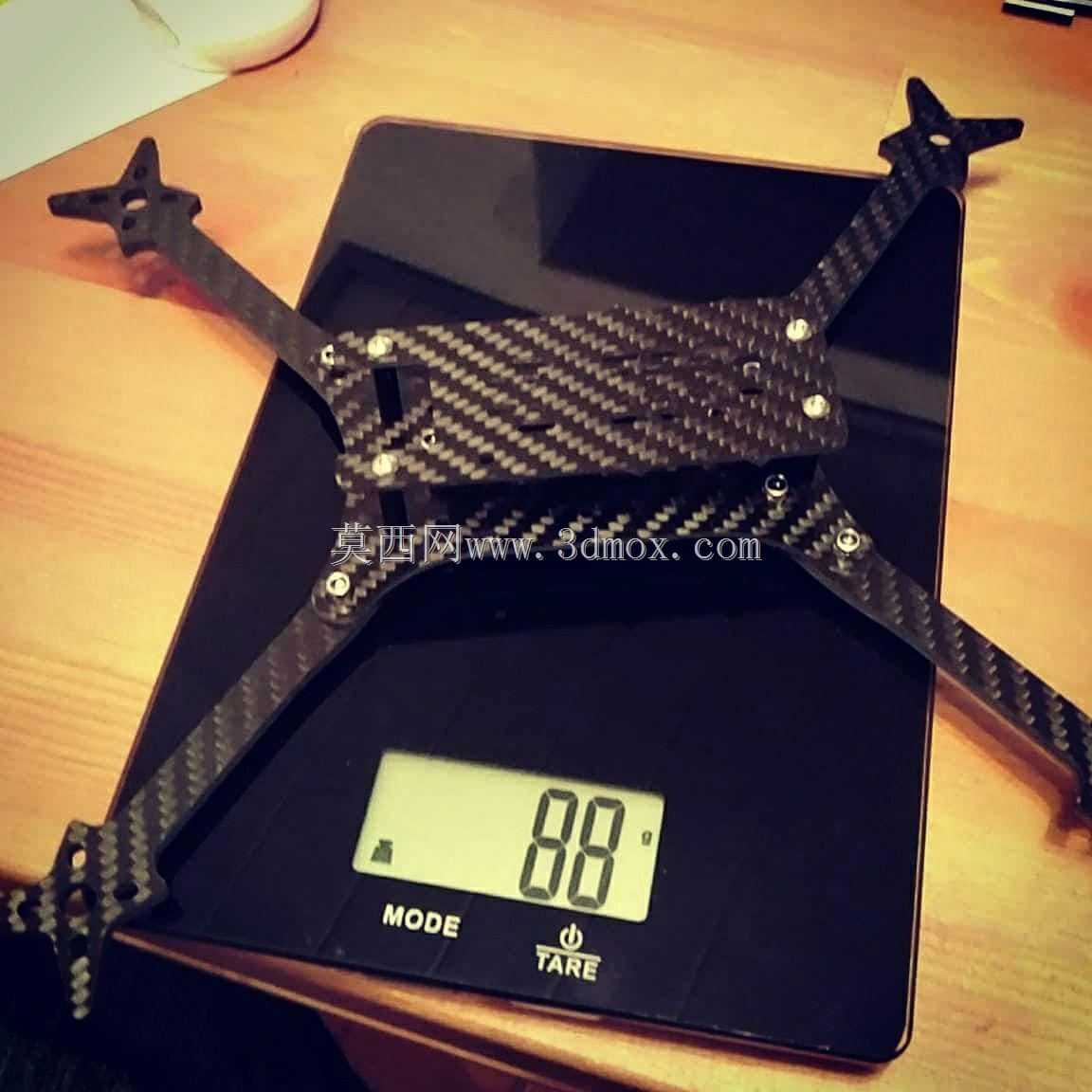

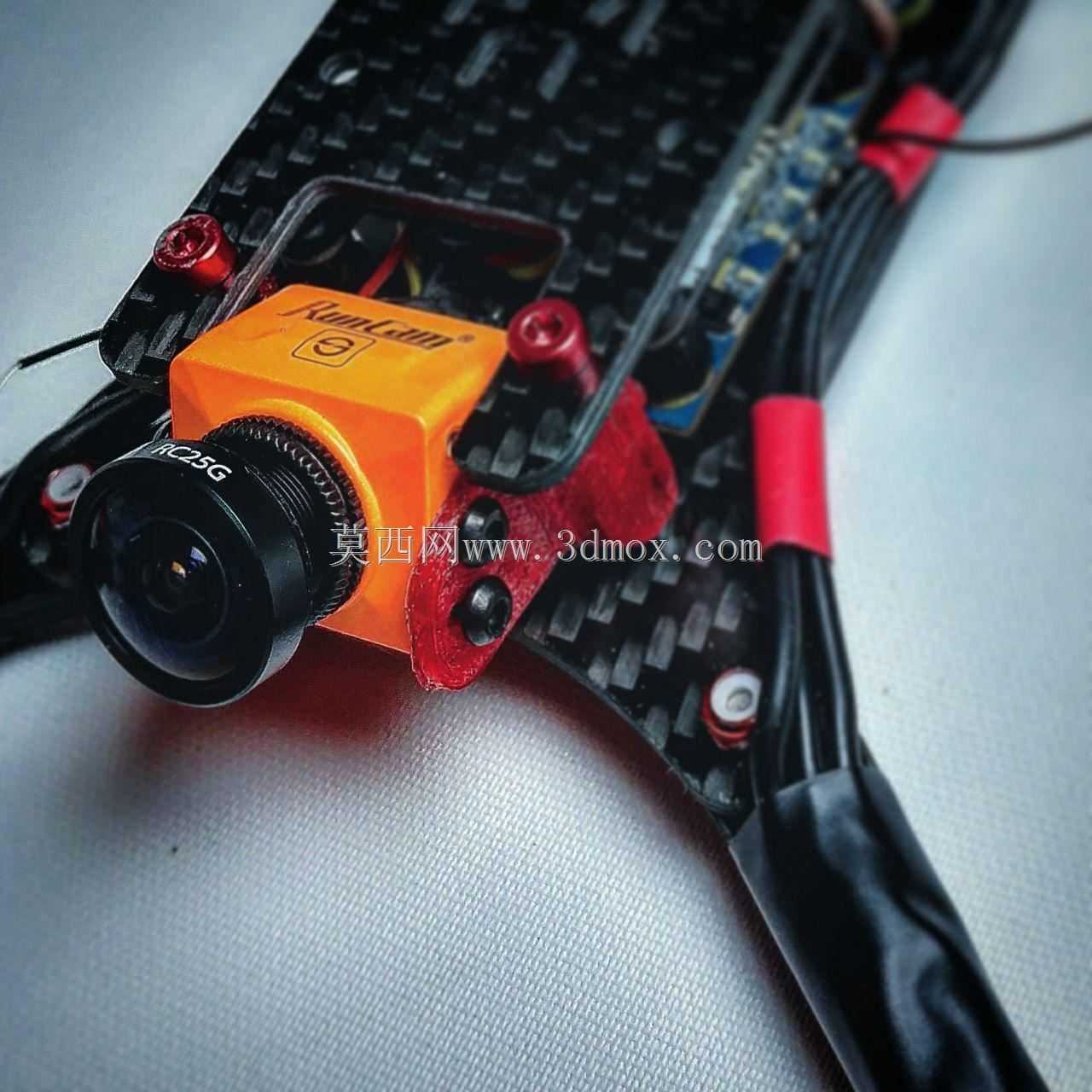

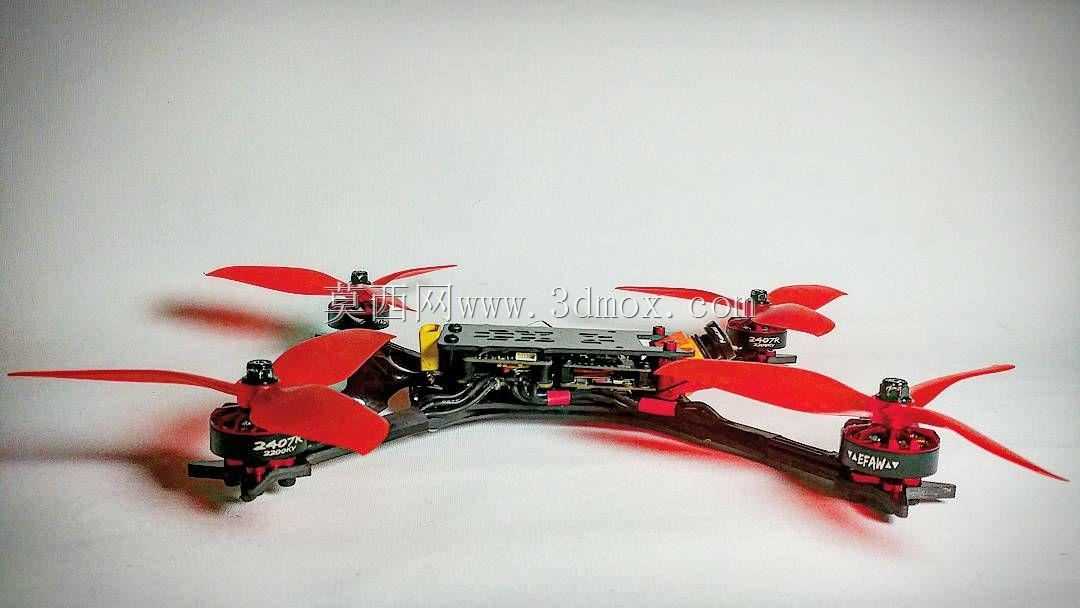

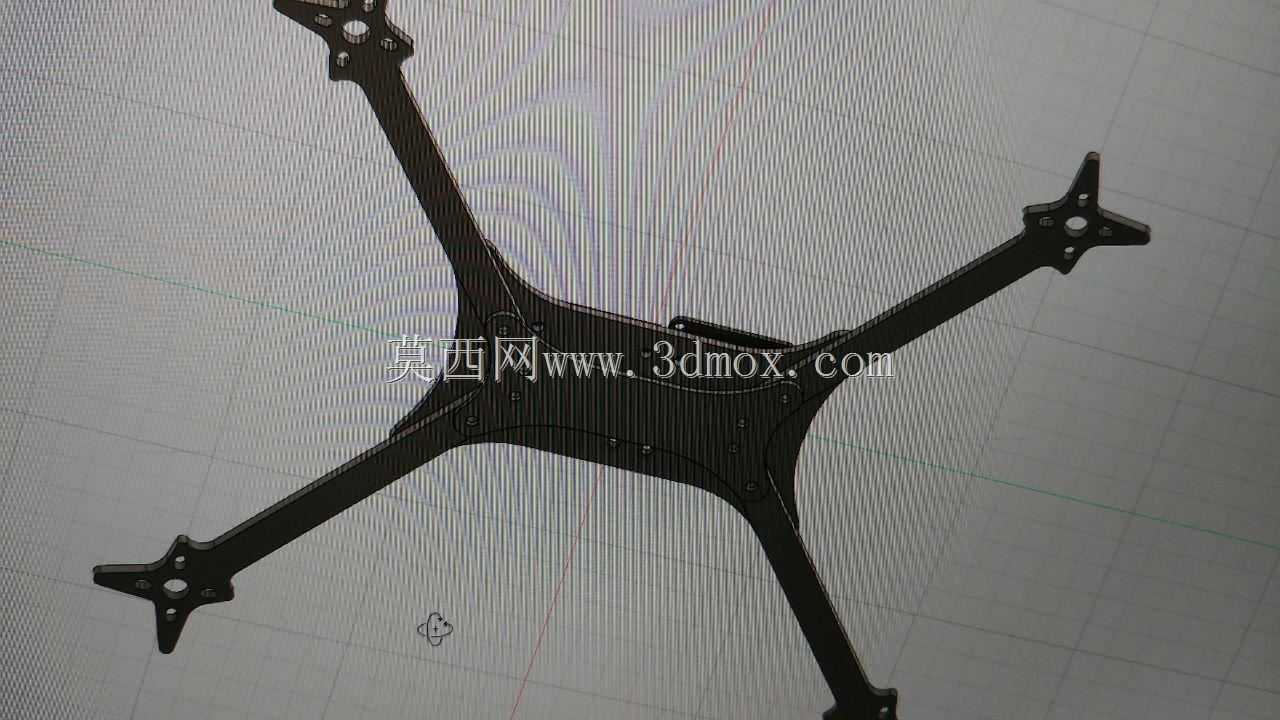

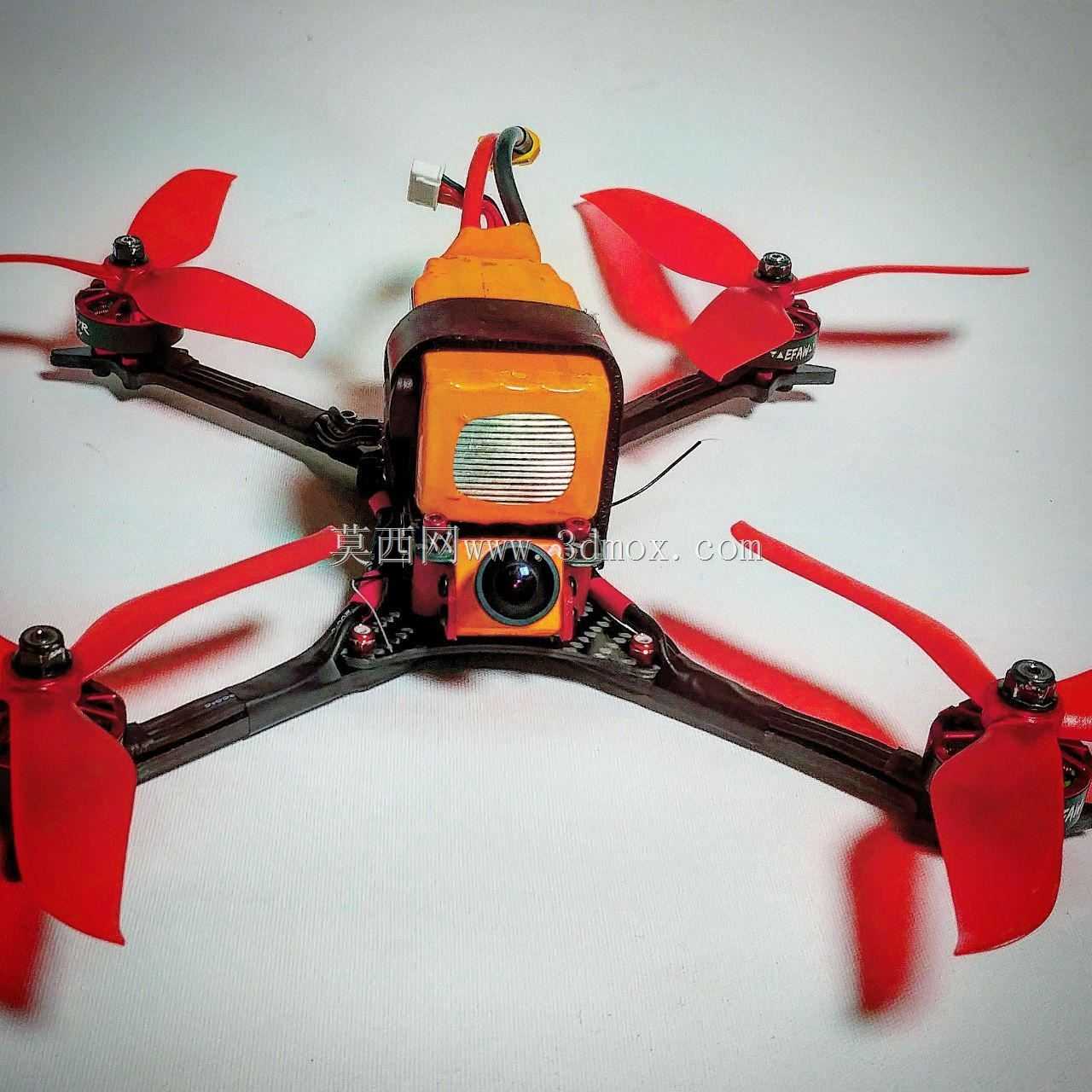

这套适配RunCam Split2摄像头的6英寸FPV竞速载具结构，核心面向户外自由式花飞、场地竞速穿越两类核心应用场景，兼顾日常休闲飞行与专业赛事改装需求，整体结构围绕轻量化与抗冲击性做平衡设计。从实际装机使用的角度看，该结构采用分体式布局逻辑，将摄像头安装位、飞控电调安装舱、电池挂载位、电机座做了分区应力释放设计，避免硬着陆时的冲击力直接传导至核心电子元件。摄像头安装位做了针对性的倾角调节冗余，可根据不同飞行场景调整15度至45度的拍摄角度，安装孔位完全匹配RunCam Split2的固定孔距，无需额外打孔改装，摄像头周边预留了2mm的缓冲间隙，可粘贴泡棉减少飞行时的果冻效应。机架主体采用碳纤维板材拼接设计，带钢制硬件的整架装配完成后重量控制在88克，在同尺寸机架中属于轻量化水平，能有效提升飞行续航与机动响应速度。四个电机座的安装孔位兼容主流22系列无刷电机，机臂处做了加厚处理，应对擦碰、炸机时的冲击载荷，减少机臂断裂的概率。飞控安装舱预留了标准30.5*30.5mm的安装孔位，可兼容市面上绝大多数主流飞控与电调的安装需求，舱内走线槽做了内凹设计，避免线材外露被螺旋桨打到，同时也能减少飞行时的风阻。电池挂载位设计在机架重心正上方，可适配2S至4S的锂电池，绑带槽做了圆角处理，避免长期使用磨断绑带。设计过程中针对不同飞行姿态下的应力分布做了模拟校核，对大角度俯冲、急转弯、硬着陆等工况下的受力点做了局部加厚，尤其是机臂与中心板连接的位置，做了三角加强筋结构，在不增加过多重量的前提下提升连接强度。机架的整体安装边界控制在6英寸桨叶的安全旋转范围内，所有突出结构都不会进入桨叶旋转平面，避免飞行时出现打桨故障。起落部分做了极简设计，在保证着陆缓冲的前提下尽可能降低风阻，摄像头前方无遮挡结构，保证拍摄视野无死角，同时前向的防撞结构采用软性材质固定，碰撞时可通过自身形变吸收冲击力，既保护摄像头镜头，也能减少碰撞对机架整体的冲击。整个结构的装配逻辑简单，所有连接位都采用统一规格的紧固件，日常维护更换配件无需准备多种规格工具，适合飞手在外场快速维修调试。
