星形六爪通风机叶轮金属支架结构

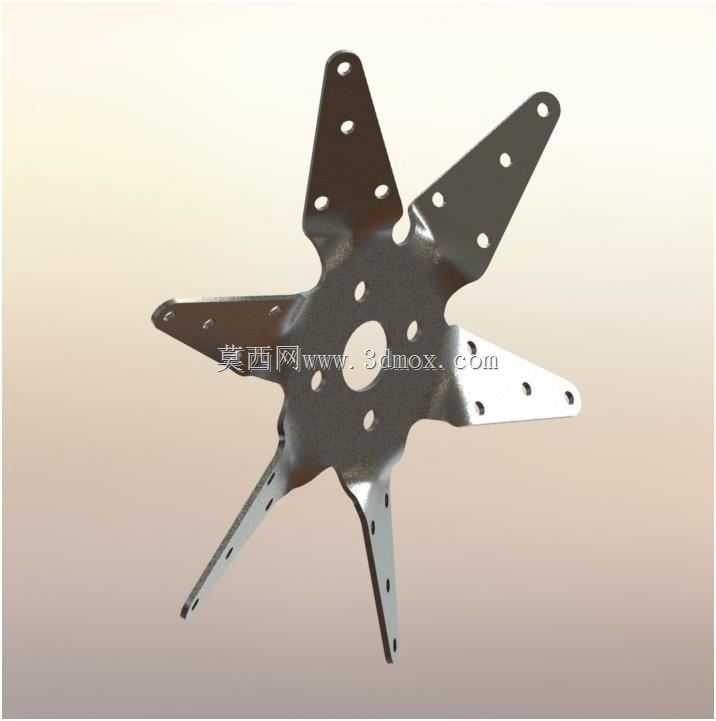

该星形六爪结构件是通风设备核心的叶轮支撑构件，主要应用在工业厂房通风换气系统、商用新风设备、车载散热通风单元、畜牧养殖通风装置等场景中，作为叶轮的核心承载骨架，承担着固定风叶、传递转动扭矩、保障运转动平衡的核心作用。从结构设计来看，整体采用中心圆盘向外延伸六根对称分布支爪的星形布局，每根支爪上开设的多组等距定位孔，是为了适配不同长度规格的风叶安装需求，安装时可根据通风量参数要求调整风叶的固定位置，无需重新开模制作支架即可覆盖多档风量的机型配置，大幅降低同系列产品的开模成本。中心区域开设的中心轴孔与周边均匀分布的减重孔，一方面是为了匹配电机输出轴的安装定位，保证转动时的同轴度，避免运转过程中出现偏心抖动；另一方面均匀分布的小孔可在不降低结构强度的前提下减少构件自身重量，降低电机启动时的转动惯量，减少不必要的能耗损耗。支爪的弯折角度经过反复动平衡调校，每根支爪的弯折角度完全一致，安装风叶后可保证各个风叶的迎风角度统一，避免因角度偏差导致的气流紊乱、运转噪音过大等问题。从安装边界来看，构件整体采用对称式设计，六根支爪的外端端点处于同一圆周上，安装时可适配对应直径的风罩壳体，不会出现支爪剐蹭壳体内壁的情况；支爪上的安装孔位公差控制在合理范围内，既可以保证风叶安装后的紧固度，也能抵消部分加工误差带来的装配难度，现场装配时无需额外修配即可完成组装。这类支架一般采用冲压成型工艺制作，板材厚度经过强度校核，可承受风机长期高速运转带来的离心力与振动载荷，不会出现支爪变形、断裂的情况，保障通风设备长期稳定运行。在结构设计阶段，这类星形支架的建模需要重点关注支爪的对称度、孔位的位置度以及弯折角度的一致性，因为这些参数直接决定了后续叶轮组装后的动平衡性能，若对称度偏差过大，风机运转时会产生明显的振动，不仅会产生额外噪音，还会加速电机轴承的磨损，缩短设备整体使用寿命。同时支爪的弯折半径也经过优化，避免冲压过程中出现应力集中导致的板材开裂问题，也能减少运转过程中应力集中带来的疲劳损伤。
