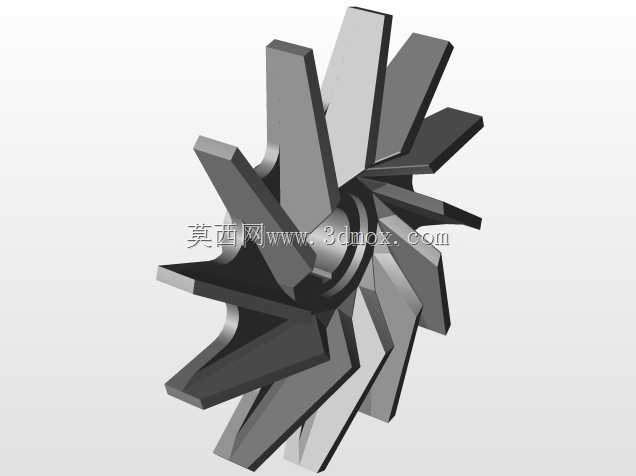

流体输送用径向直叶片叶轮结构

该叶轮作为流体输送设备的核心做功部件，主要适配中低压工况的清水离心泵、流程泵类产品，在市政供水、暖通循环、工业冷却循环、常规流体输送管路系统中承担能量转换的核心作用，运行时随泵轴高速旋转，通过叶片对流体的做功将原动机的机械能转化为流体的压力能与动能，实现流体的加压输送。从结构设计来看，该叶轮采用径向直叶片布局，叶片沿轮毂周向均匀分布，这种结构的优势在于流体在叶轮流道内的流向更平顺，在小流量工况下不易产生严重的脱流与喘振，运行稳定性优于同参数下的后弯扭曲叶片叶轮，同时直叶片的加工工艺性更好，铸造或铣削加工时的成型难度更低，适合批量生产的通用泵型配套。设计过程中首先需要匹配泵的额定流量、扬程参数确定叶轮的进出口直径，进口直径需要兼顾吸入性能，避免进口流速过高产生汽蚀，通常进口流速控制在3-4m/s区间，对应不同流量规格的叶轮进口直径按流速公式核算后，还要预留足够的轮毂安装空间，轮毂内孔与泵轴采用过渡配合加键连接的方式，保证扭矩传递的可靠性，同时轮毂端面需要设置密封定位台阶，与泵轴上的轴套、密封件配合形成轴向定位，避免运行时叶轮发生轴向窜动。叶片的厚度从根部到顶部采用渐变设计，根部与轮毂衔接处做圆角过渡，降低应力集中系数，避免高速旋转时根部产生疲劳裂纹，叶片出口边的厚度做削薄处理，减少出口尾迹损失，提升泵的水力效率。安装边界方面，叶轮装入泵腔后需要与泵体的密封环、导叶（或蜗壳流道）保持规定的径向间隙，间隙值通常控制在叶轮直径的千分之二到千分之五之间，间隙过大会导致容积效率下降，间隙过小则容易在运行时因轴的挠曲变形产生摩擦剐蹭，损坏过流部件。实际选型配套时，该结构叶轮适配的泵型转速通常不超过3000r/min，输送介质为不含大颗粒固体杂质的清水或物理化学性质类似清水的流体，若用于输送含杂质的介质，还需要对叶片表面做耐磨涂层处理，同时适当加大叶片厚度提升耐磨性能。流道的表面粗糙度会直接影响水力效率，铸造完成的流道需要做打磨抛光处理，降低沿程阻力损失，叶轮整体做静平衡校验，平衡等级达到G6.3级以上，避免高速旋转时产生过大的振动，影响泵组的整体运行寿命。
