工业设备集成式液压操控面板结构

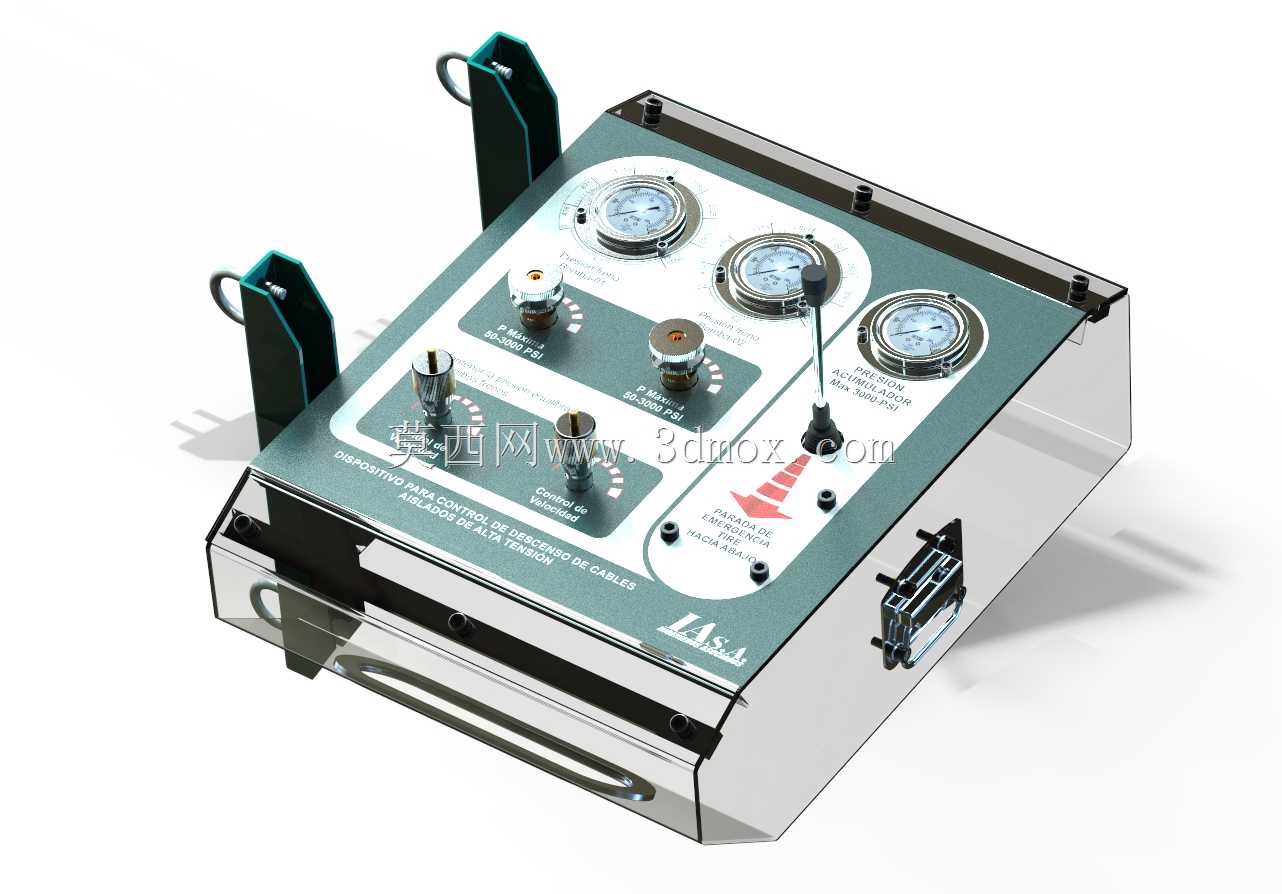

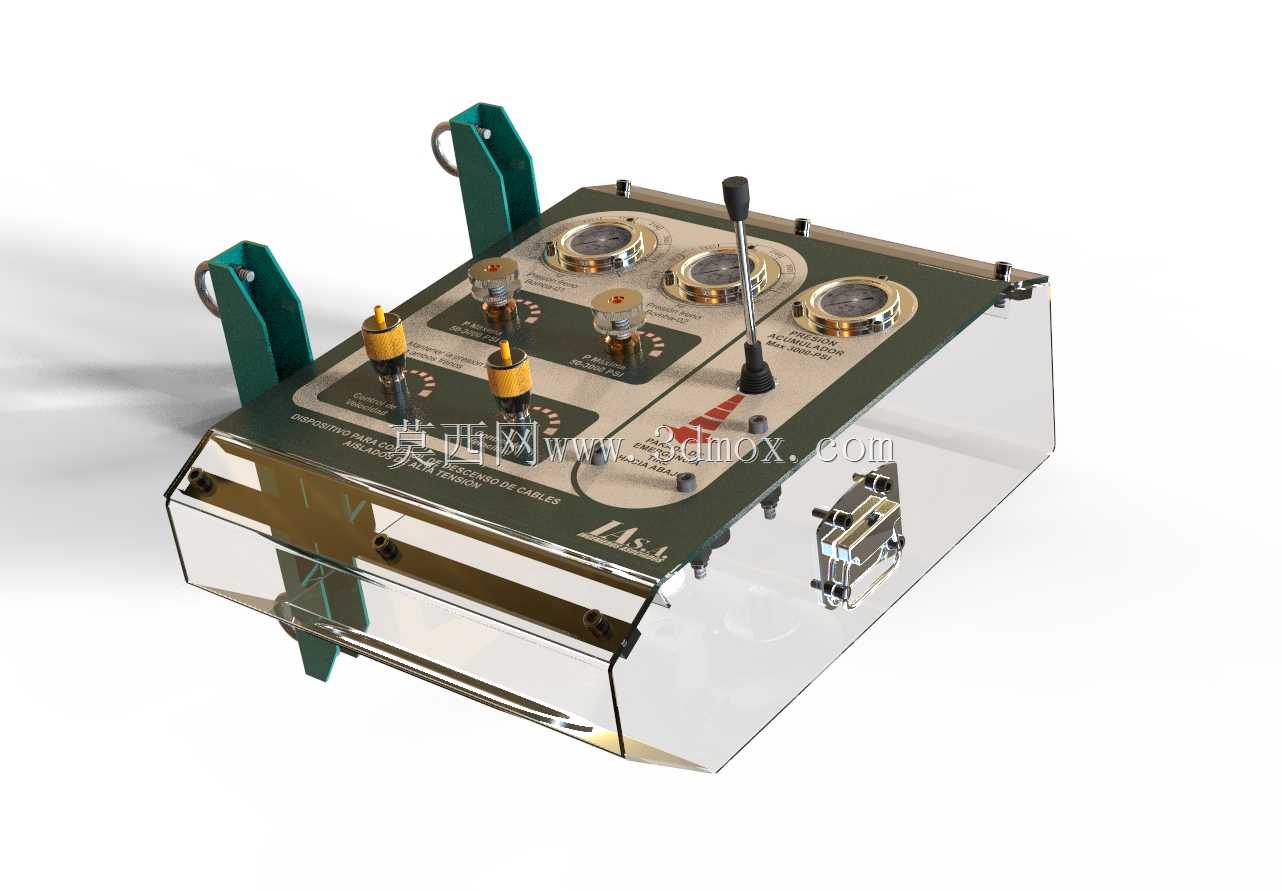

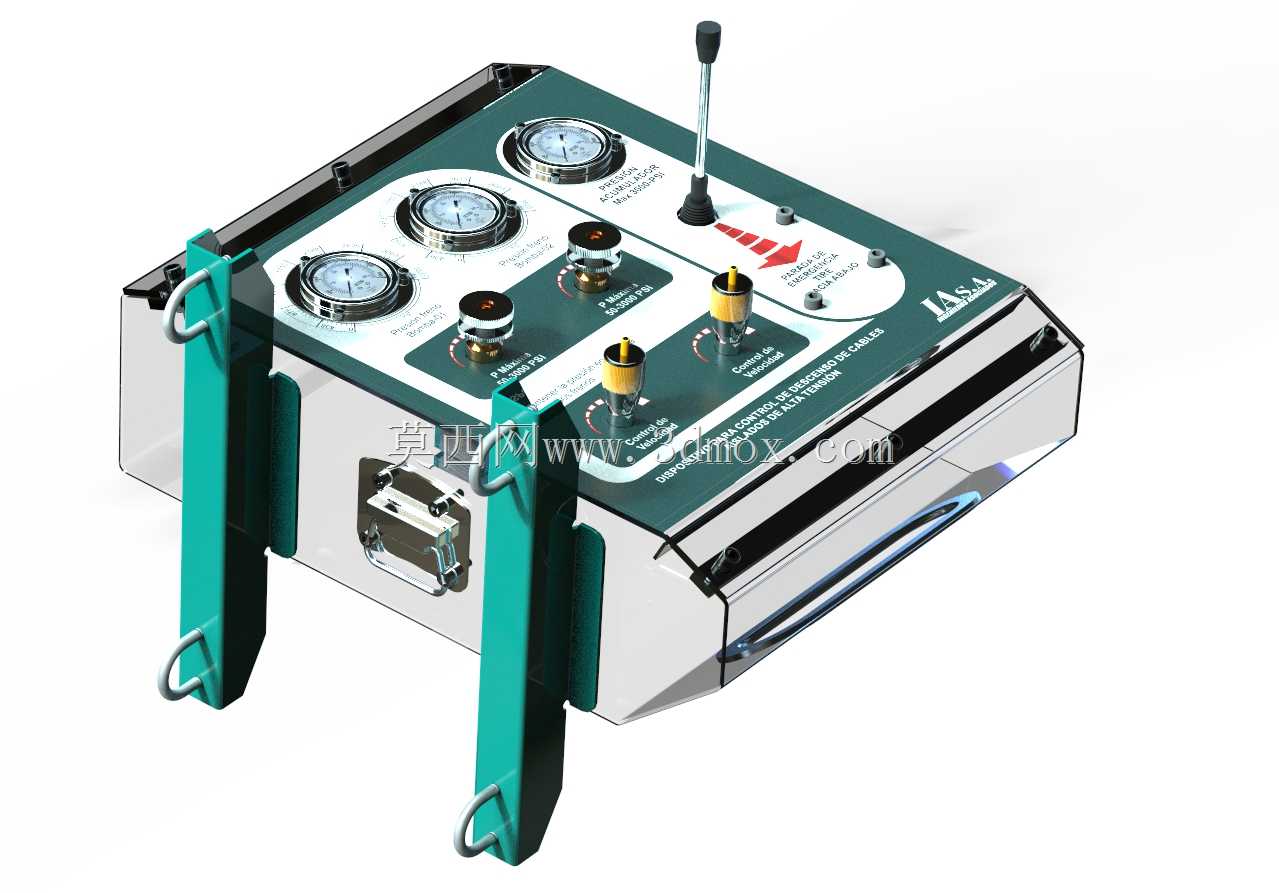

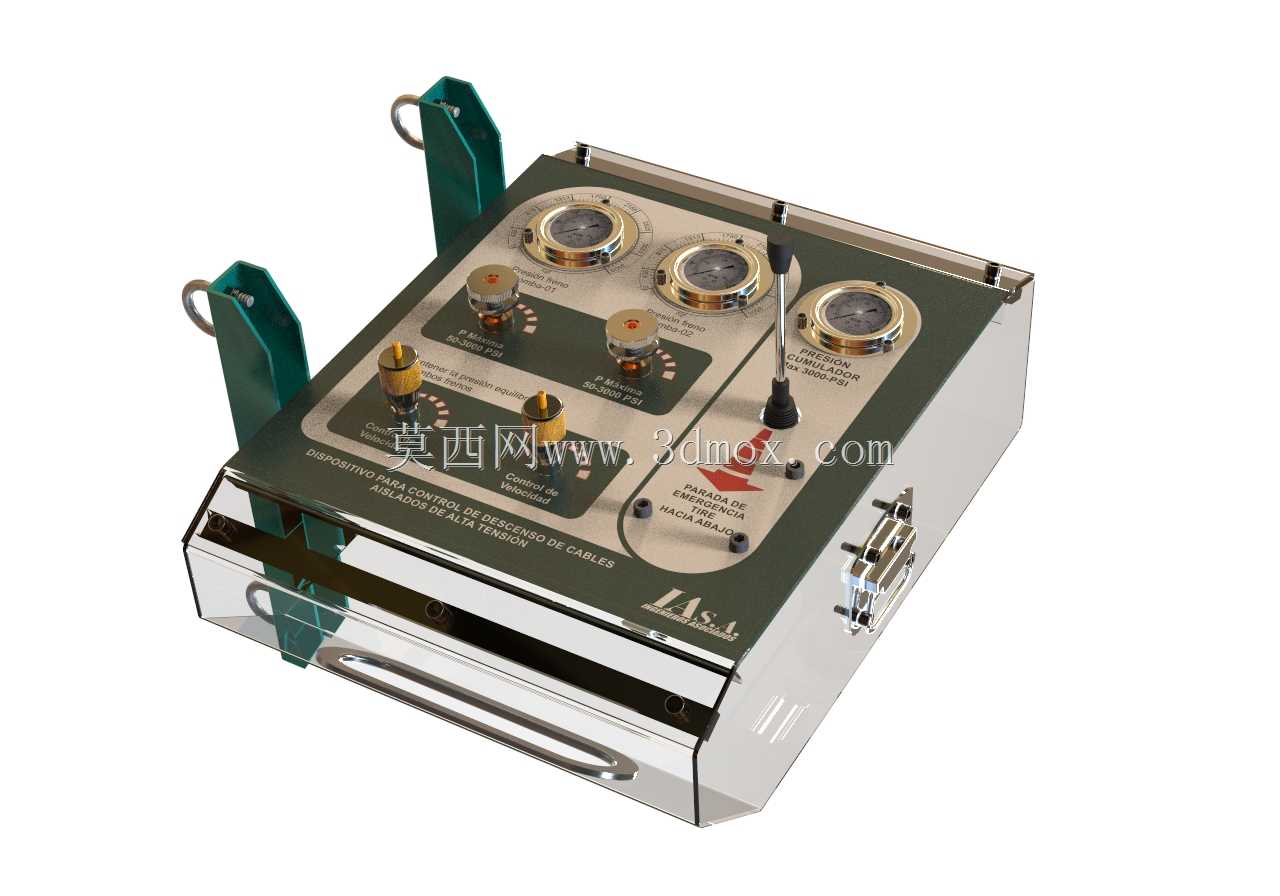

这款集成式液压操控面板，主要应用在工程起重设备、高空作业平台、小型特种作业机械的液压系统操控环节，作为操作人员与液压执行机构之间的交互载体，承担着液压回路压力调节、执行元件动作切换、作业参数实时反馈的核心作用。从结构设计来看，整体采用密封式箱型壳体结构，壳体侧边设置带吊装孔的安装支耳，既可以通过支耳实现嵌入式安装在设备操作舱台面上，也能借助吊装环完成便携式移动作业场景的临时固定，安装边界预留了足够的接线与管路接驳空间，壳体底部和侧部分别预留液压管路穿装孔位，适配硬管、软管两种管路连接形式，不会在安装时出现管路干涉问题。面板操控区域的布局完全贴合一线操作人员的使用习惯，长行程操纵杆布置在面板右侧靠近操作手自然放置的位置，多档位调节旋钮与压力显示表沿面板上半部分对称排布，不同功能的调节旋钮采用差异化的外形与颜色标识，操作人员在视线不离开作业面的情况下也能通过触感快速识别对应控件，减少误操作概率。面板上集成的多组压力表直接对应不同液压回路的实时压力显示，无需额外外接检测仪表就能直观掌握各回路工作状态，调节旋钮带档位自锁结构，避免设备作业过程中因振动导致参数偏移。壳体采用透明防护侧板设计，既可以直观观察内部阀组、接线的排布状态，日常巡检时不用拆解壳体就能排查内部渗漏、接线松动等常见问题，同时透明侧板搭配金属包边结构，具备足够的抗冲击能力，能适应户外作业场景下的磕碰、粉尘、溅水等复杂工况。设计过程中充分考虑了维护便利性，壳体侧面采用快拆式锁扣结构，检修时无需专用工具就能打开侧板完成阀组更换、线路检修作业，所有操控元件的安装孔位均采用标准化尺寸，后续元件替换时可以直接适配通用规格的液压控件，不用重新加工面板。面板的整体尺寸控制在适配中小型作业设备操作舱的范围内，不会占用过多舱内操作空间，同时控件之间的间距预留了足够的操作余量，戴劳保手套操作时也不会出现相邻控件误触的问题。
