MB规格外齿锁紧止动垫圈结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:253813
  • MB规格外齿锁紧止动垫圈结构设计
  • MB规格外齿锁紧止动垫圈结构设计
  • MB规格外齿锁紧止动垫圈结构设计
  • MB规格外齿锁紧止动垫圈结构设计
  • MB规格外齿锁紧止动垫圈结构设计

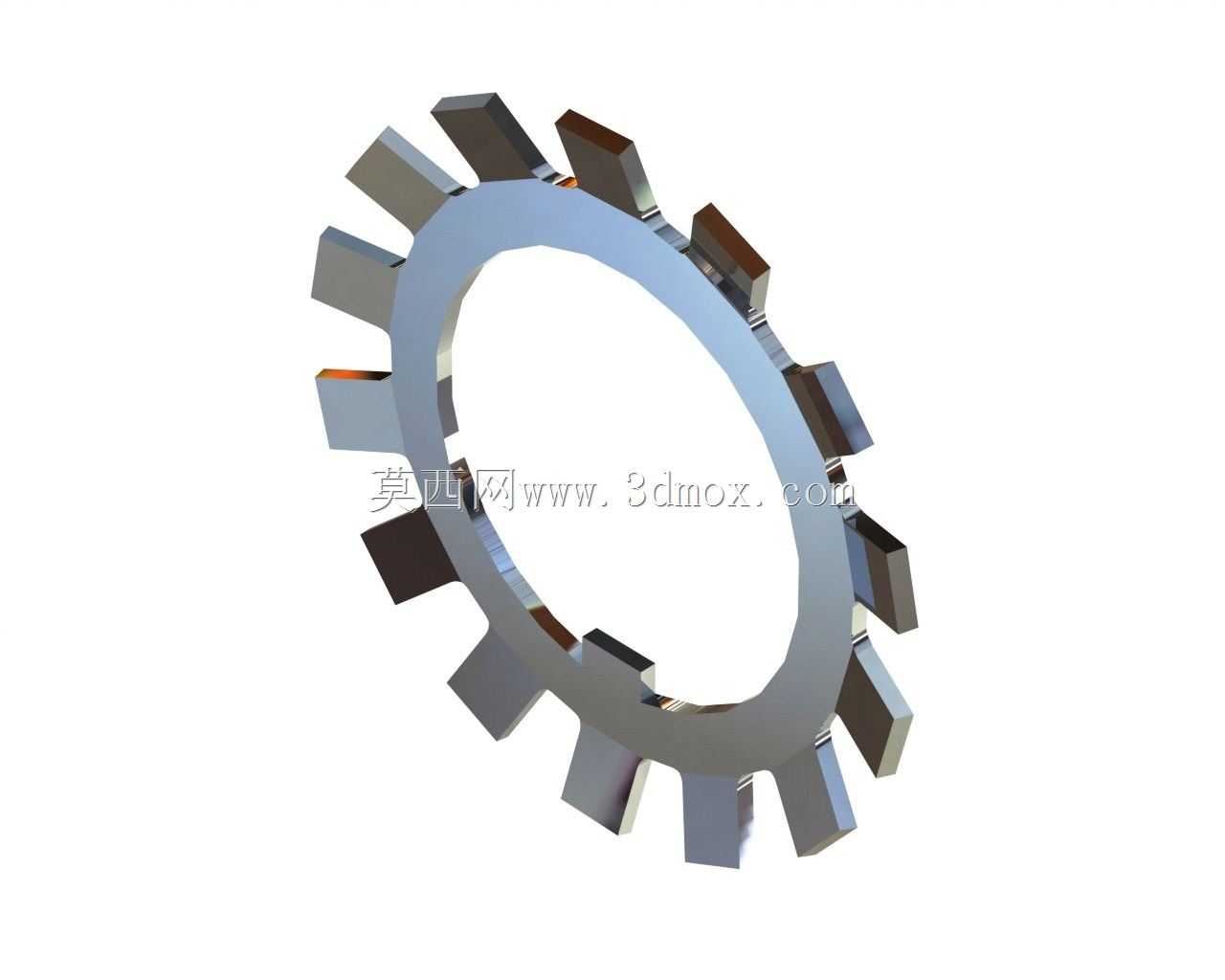

这款外齿锁紧止动垫圈,是螺纹连接防松场景里的常用五金配件,日常在重载传动设备、液压管路连接、电机端盖固定、泵体法兰装配等场景中都能见到它的身影,核心作用是配合圆螺母使用,避免螺纹副在设备持续振动、交变载荷作用下出现回转松脱,保障连接结构的长期可靠性。从结构设计来看,它采用环形基体搭配周向均匀分布的外凸卡齿结构,内孔适配对应规格的螺纹轴径,本次设计的规格适配公称直径30mm的螺纹轴段,安装时内孔可顺利穿过轴端螺纹,周向的外齿可卡入对应连接件的预制卡槽内,垫圈本身的内舌结构可嵌入轴身的键槽或预留凹槽中,当圆螺母拧紧到位后,可将垫圈上对应的卡齿弯折贴紧螺母的侧平面,通过机械限位的方式彻底锁死螺母的回转自由度,相比弹簧垫圈、尼龙防松螺母等依赖摩擦力防松的结构,这种止动垫圈的防松效果不受温度变化、润滑介质侵蚀、载荷剧烈波动的影响,在冲击载荷较强的工况下防松可靠性更突出。设计过程中需要重点把控几个尺寸边界:首先是内孔与轴径的配合间隙,间隙过大会导致垫圈安装后出现径向窜动,影响卡齿的对位精度,间隙过小则会导致装配时难以顺利套入轴段,尤其是轴端存在轻微磕碰变形时容易出现卡滞;其次是外齿的分布角度与齿形尺寸,每个卡齿的宽度需要匹配螺母侧面的槽口宽度,齿的伸出长度既要保证弯折后能完全贴合螺母侧面,又不能过长导致相邻齿之间出现干涉,同时齿根位置需要做合理的圆角过渡,避免弯折时出现应力集中导致齿根断裂;另外垫圈的基体厚度需要结合额定载荷计算,厚度过薄会导致弯折后容易出现回弹,无法持续贴紧螺母侧面,厚度过大则会增加弯折操作的难度,现场装配时需要借助专用工具才能完成齿的弯折作业。实际选型应用时,需要注意这类止动垫圈属于一次性防松配件,一旦完成卡齿弯折拆卸后就不建议重复使用,因为弯折过的卡齿会出现金属加工硬化,再次弯折很容易出现断裂,同时装配时需要保证轴上的卡槽、连接件的卡槽与垫圈的齿位完全对正,避免强行装配导致卡齿变形,影响后续的防松效果。在旋转类设备的轴端固定场景中,比如输送带滚筒的轴承锁紧、减速机输入输出轴的轴承定位、风机叶轮的端盖固定,这类止动垫圈的应用占比很高,它不需要在螺母或轴上加工额外的复杂结构,仅需要在轴身铣出一个浅槽、在对应连接件端面加工对应卡槽即可完成配套,加工成本低,装配逻辑简单,防松效果直观,是机械连接结构里性价比极高的防松解决方案。建模过程中需要重点还原卡齿的拔模角度与齿根圆角,因为实际冲压生产时,这类垫圈多采用钢板冲压成型,齿面会存在微小的冲压斜度,还原这些细节能让模型更贴近实际生产的零件状态,方便后续做装配干涉检查时得到更准确的结果,避免设计阶段出现装配间隙误判。
