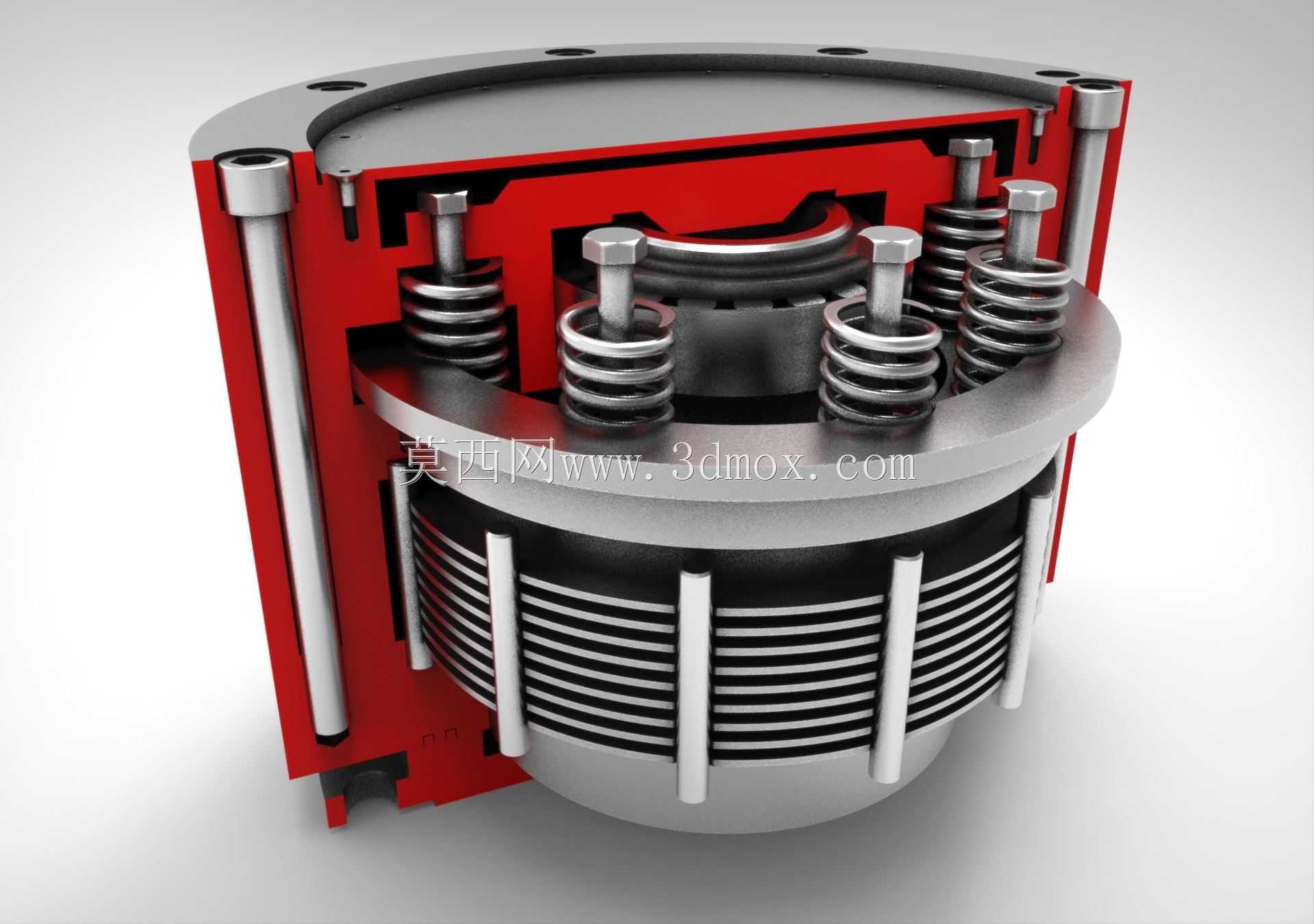

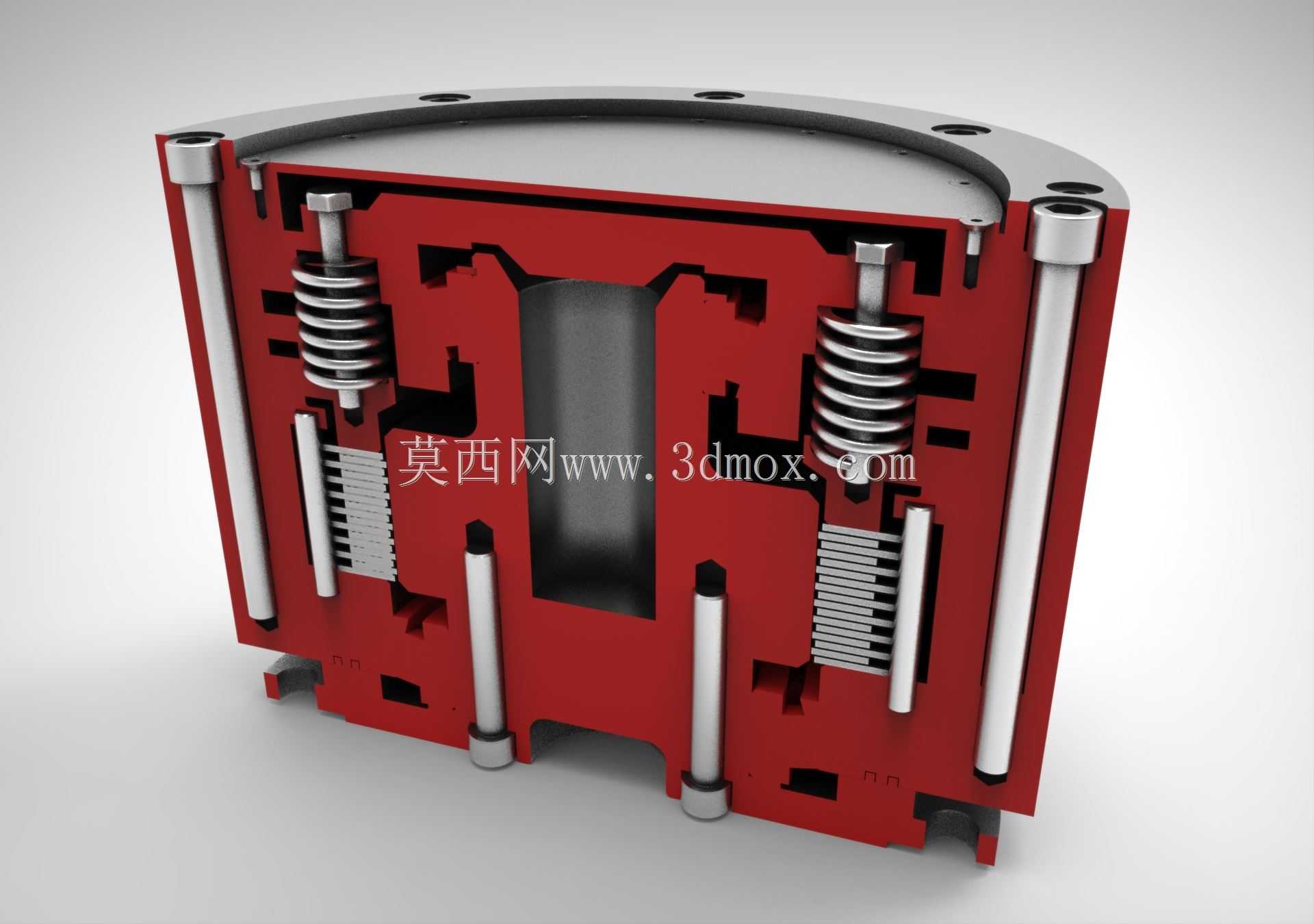

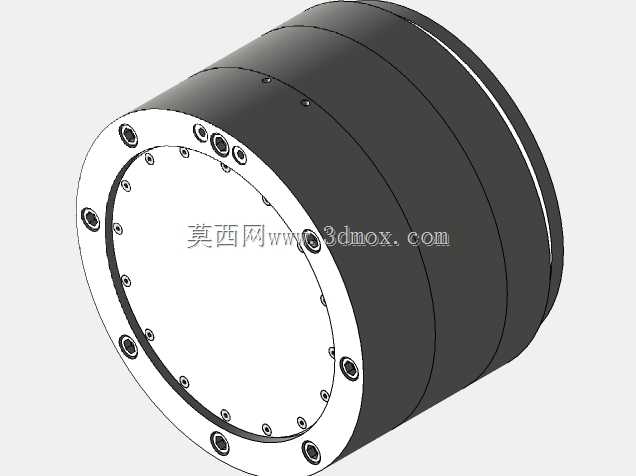

剖视结构展示弹簧加压式摩擦制动装置

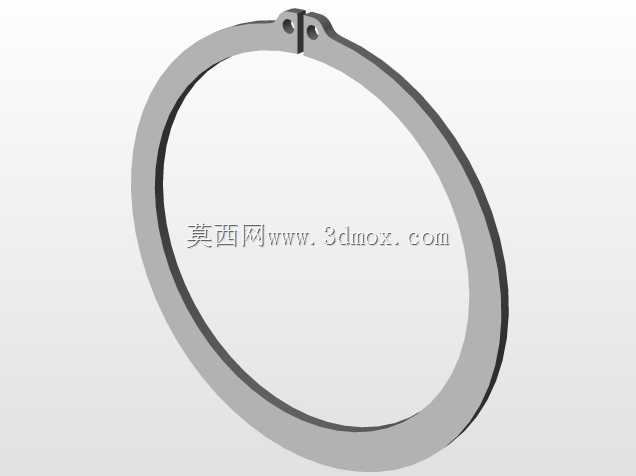

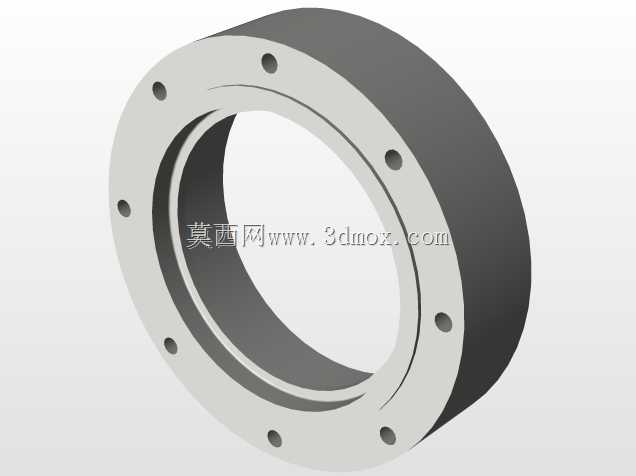

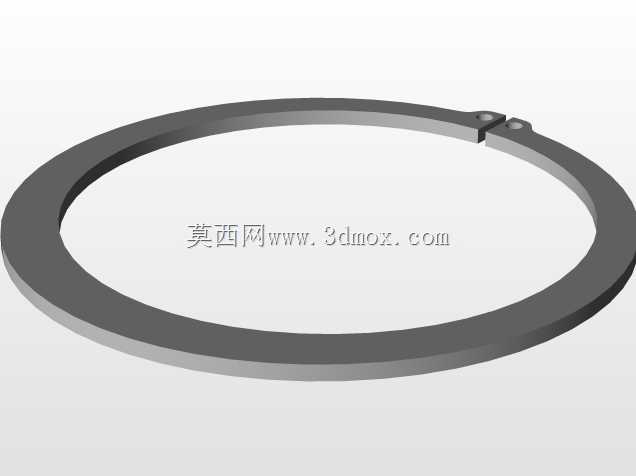

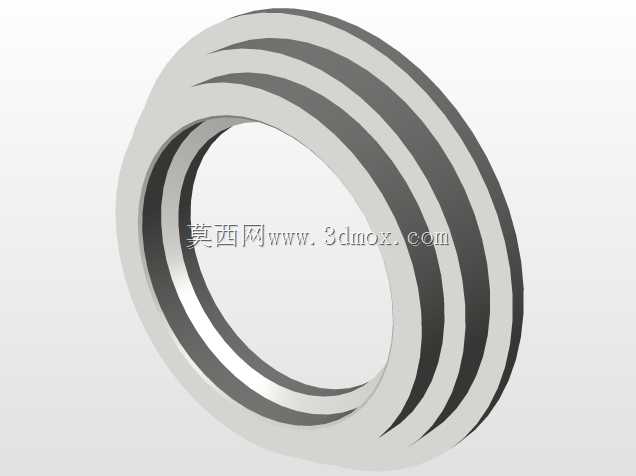

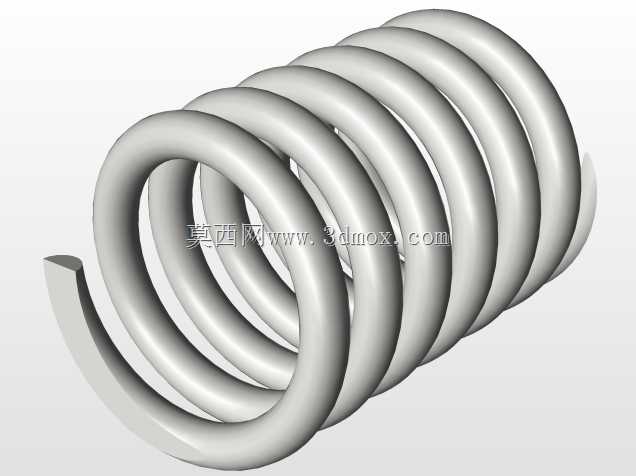

这款摩擦制动装置的半剖建模结构，完整还原了常闭式摩擦制动的核心动作逻辑，在起重设备卷扬机构、矿山输送设备驱动辊、大型机床主轴驻车这类需要断电可靠制动的场景中，这类结构的应用覆盖率极高。从剖视结构能看到，周向均匀布置的圆柱螺旋压缩弹簧是制动力的核心来源，设备正常运行时，外接压力介质会推动内部活塞克服弹簧预紧力，带动摩擦副脱离贴合面，此时传动轴可无额外阻力正常转动；一旦动力供给中断，弹簧储存的预紧弹力会直接推动摩擦组件沿轴向导杆滑移，将动摩擦片与静摩擦座牢牢压合，依靠接触面间的摩擦力矩锁止转动部件，避免负载溜坠、设备失速这类安全事故。建模时特意保留了周向均布的导向光杆结构，这类导杆的安装同轴度公差通常控制在0.05mm以内，既承担摩擦组件轴向滑移的导向作用，避免摩擦片偏磨导致制动力矩衰减，也能分担部分周向剪切载荷，防止制动时摩擦副发生相对偏转。从安装边界来看，装置上端的法兰端面预留了均布的沉头安装孔，可直接与设备的固定机架端面贴合定位，下端的内止口与转动部件的轴端法兰配合，安装时需保证摩擦副的贴合平面与传动轴轴线的垂直度误差不超过0.02mm，否则会出现制动拖滞、局部过热烧蚀摩擦片的问题。模型中还原的摩擦片采用分体式叠片结构，相比整体式摩擦盘，叠片结构可通过增减摩擦片数量灵活调整额定制动力矩，后期维护时仅需更换磨损超限的单片摩擦片，无需整体更换制动盘，能大幅降低运维成本。装置内部的流道结构也做了完整还原，压力介质进入腔体后可均匀作用在活塞环面上，避免活塞偏载导致的卡滞问题，这类结构的制动响应时间通常控制在0.2s以内，完全满足工业设备紧急制动的响应要求。
