20吨低轮廓液压千斤顶带3D打印旋钮结构

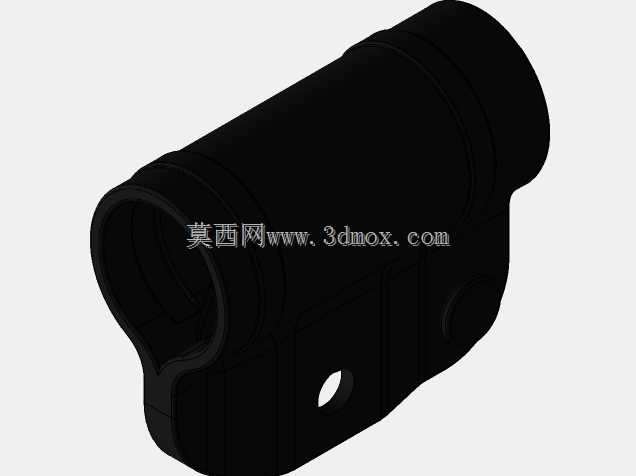

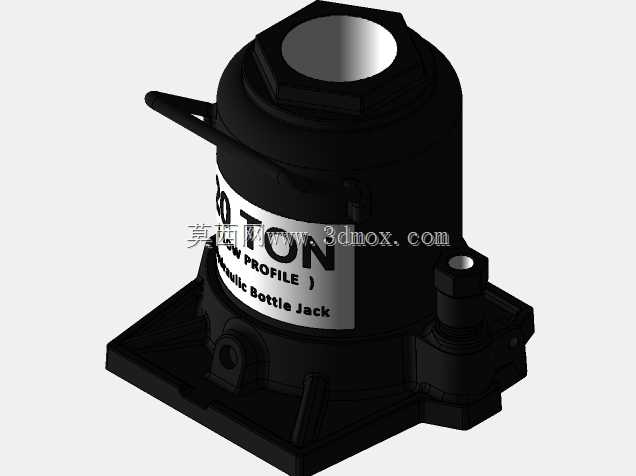

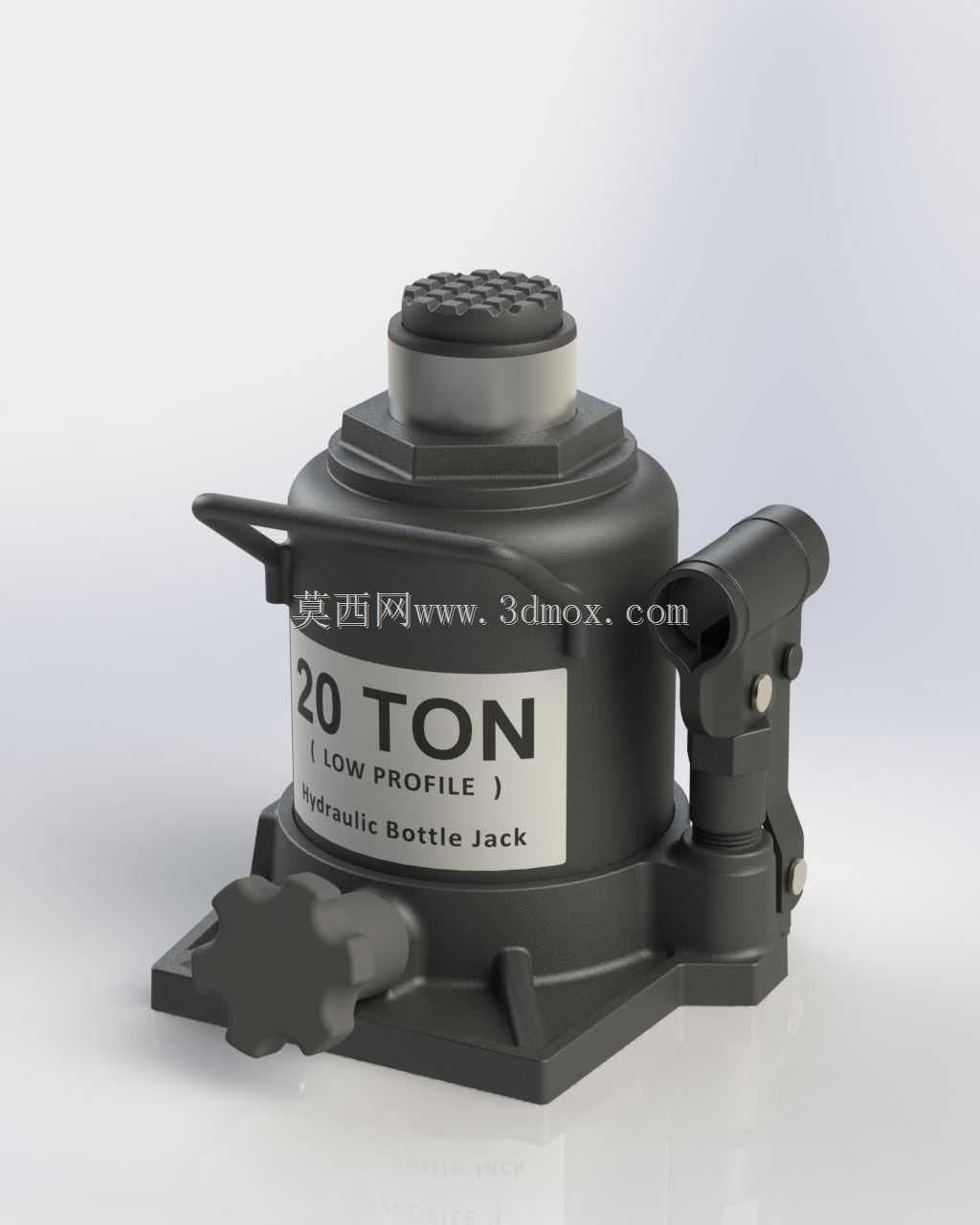

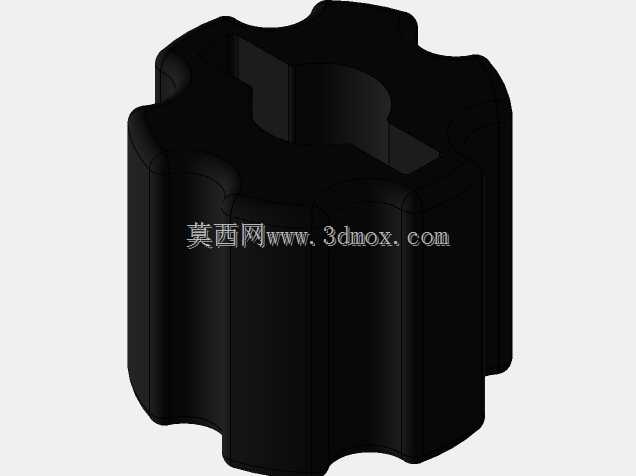

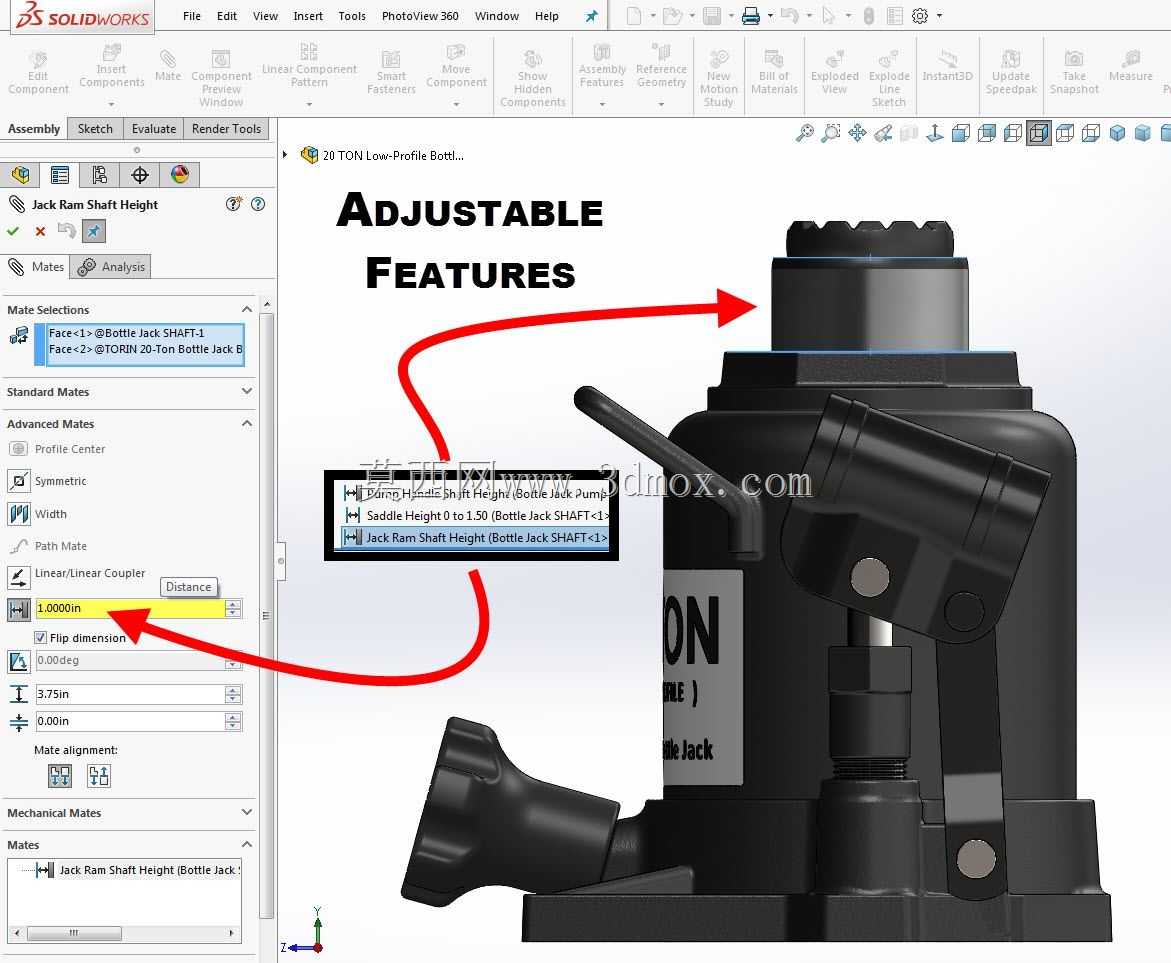

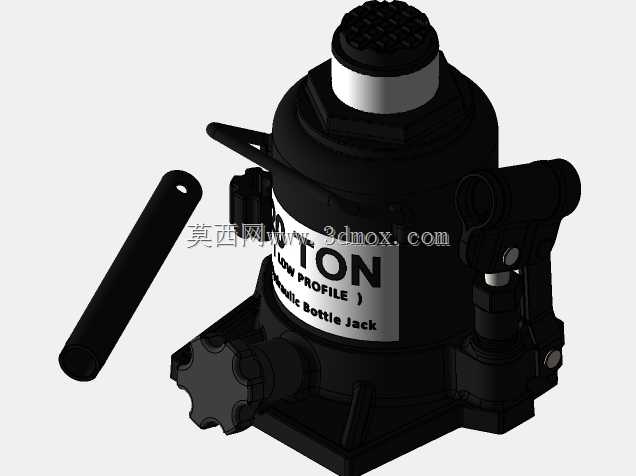

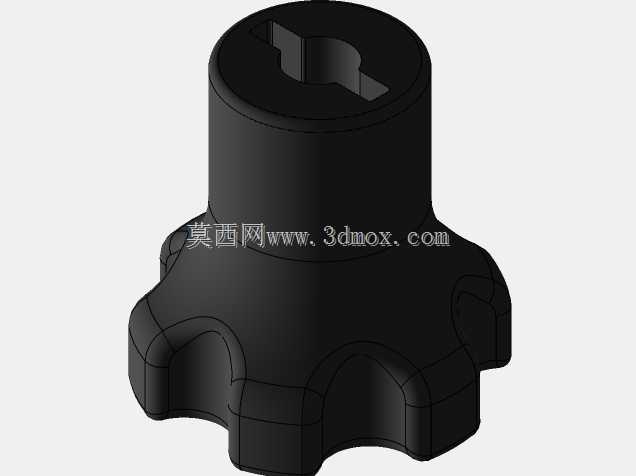

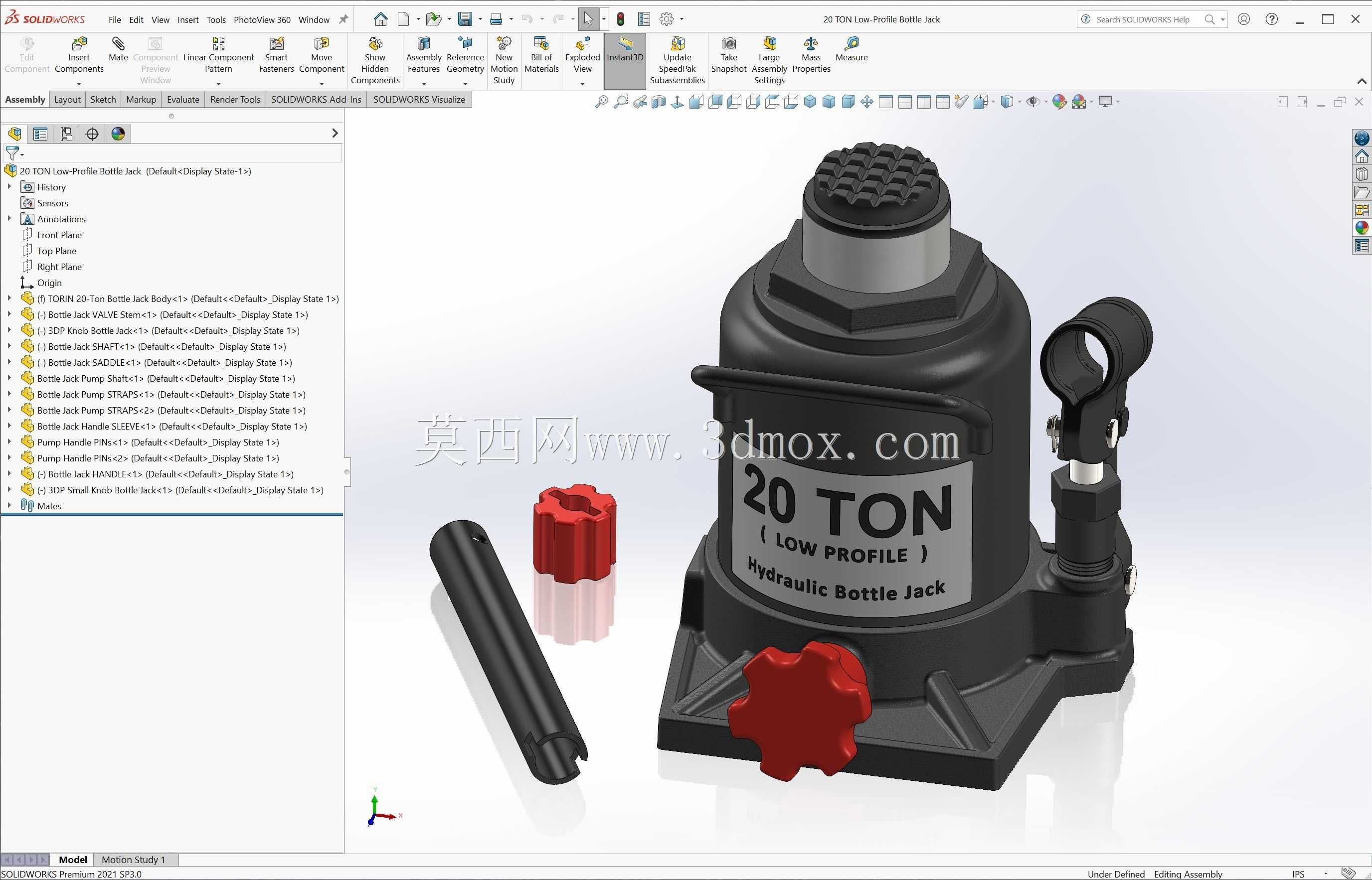

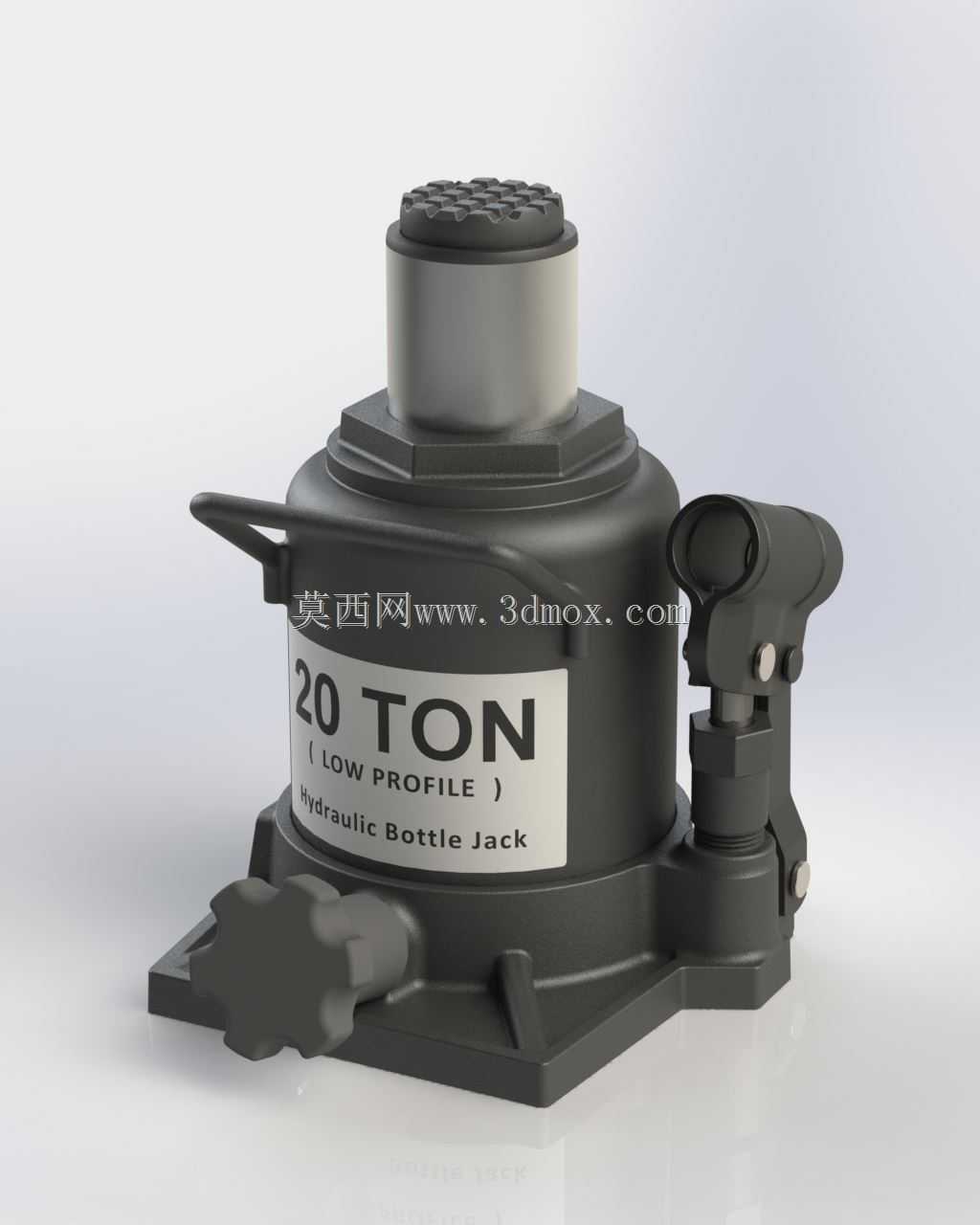

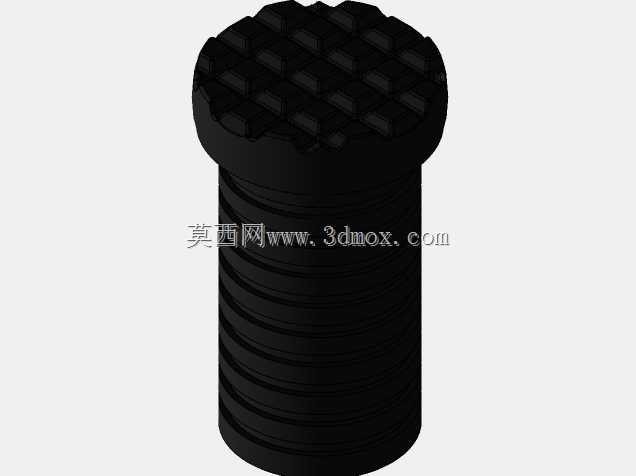

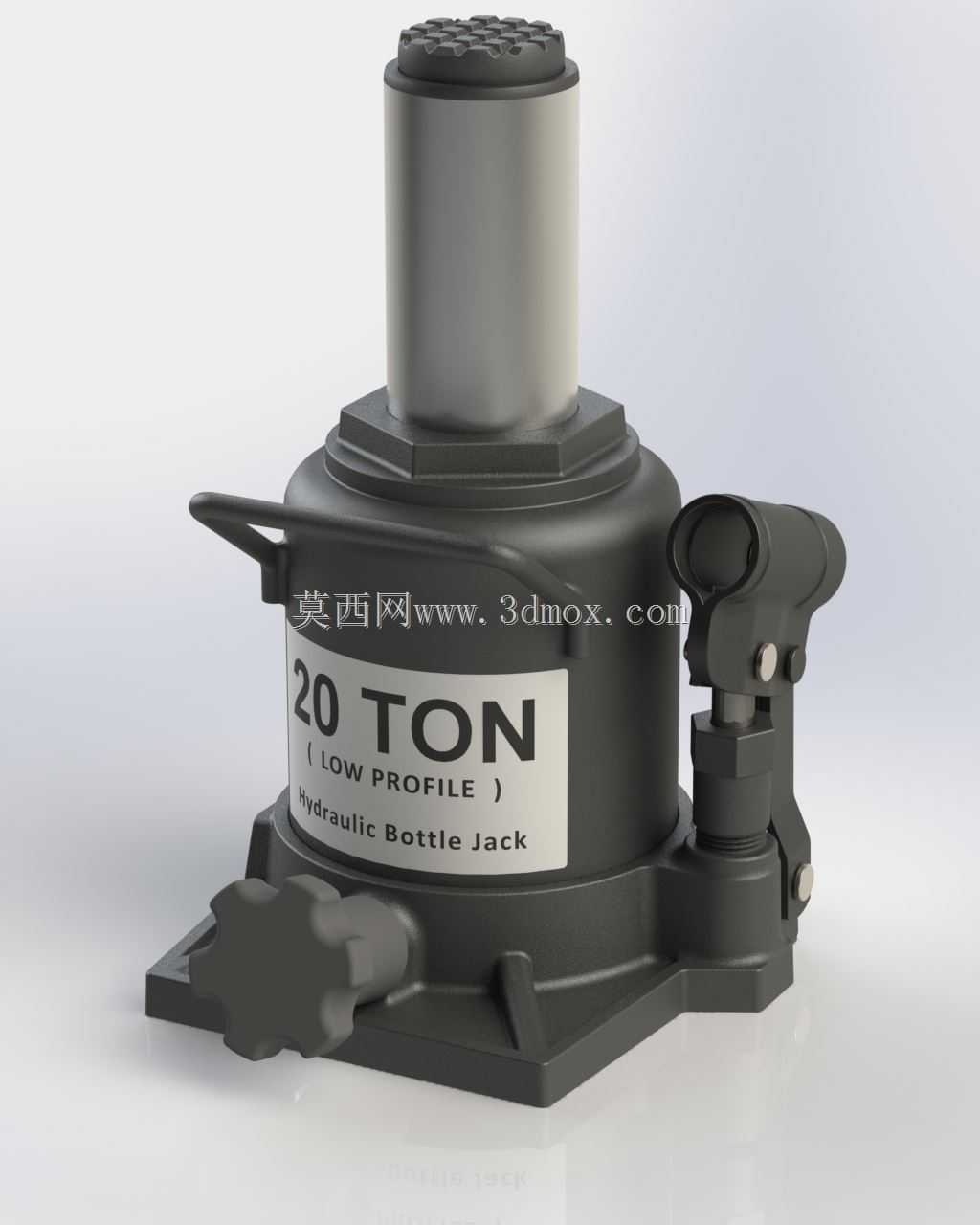

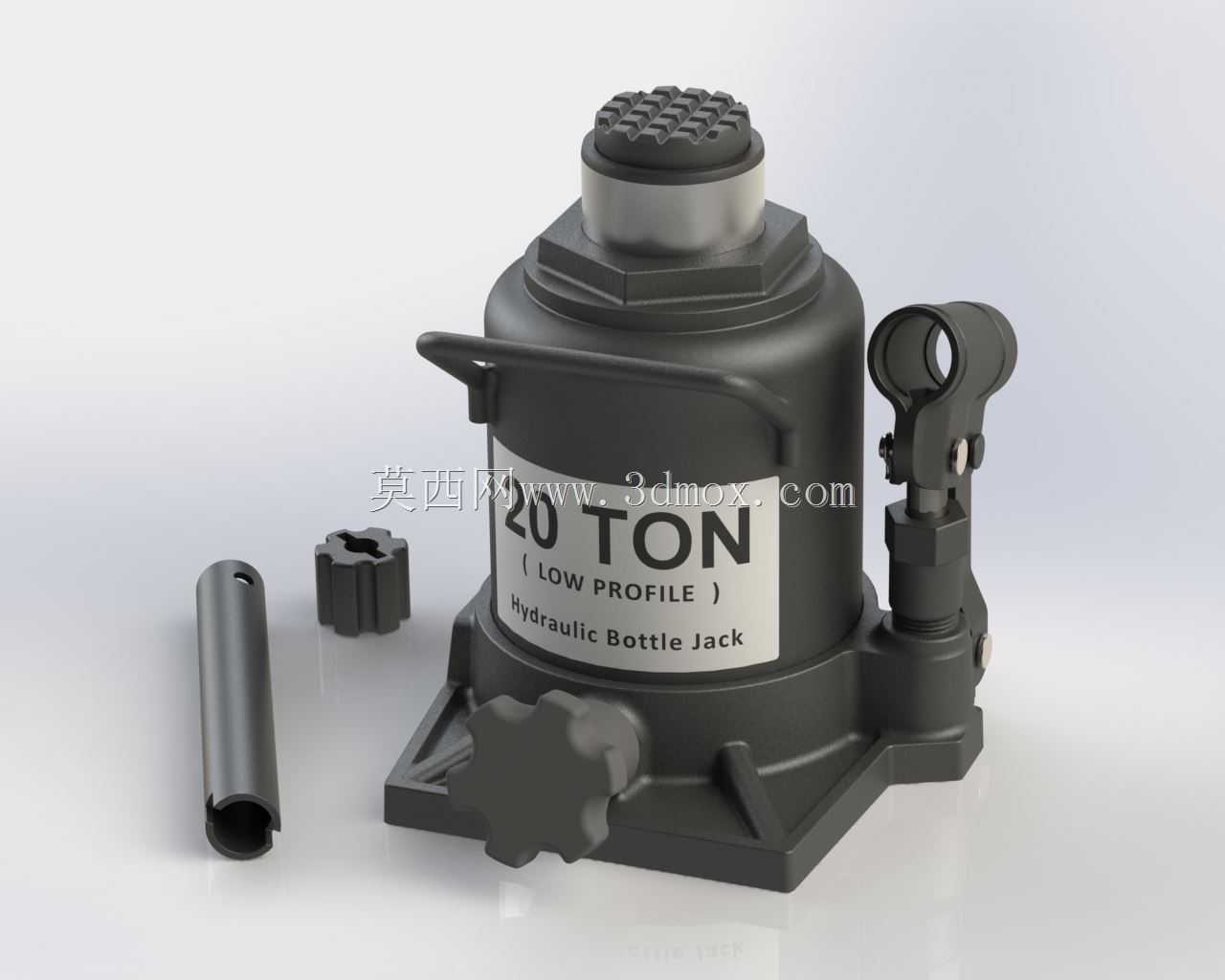

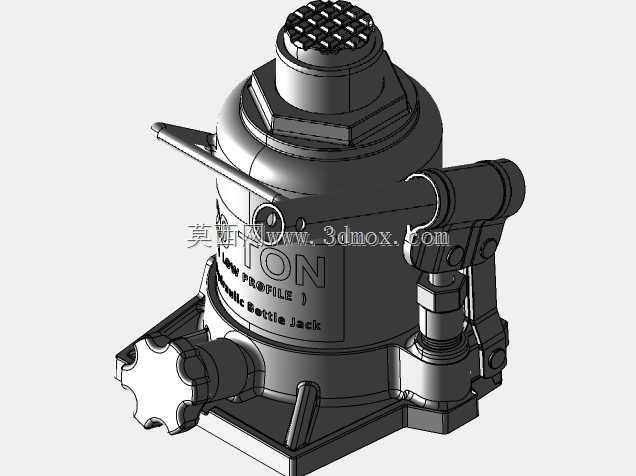

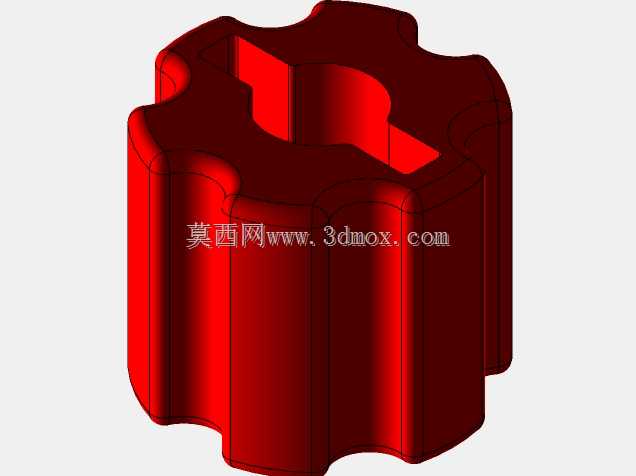

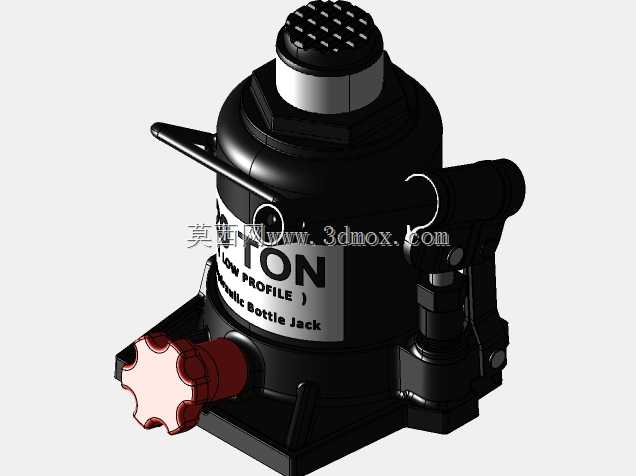

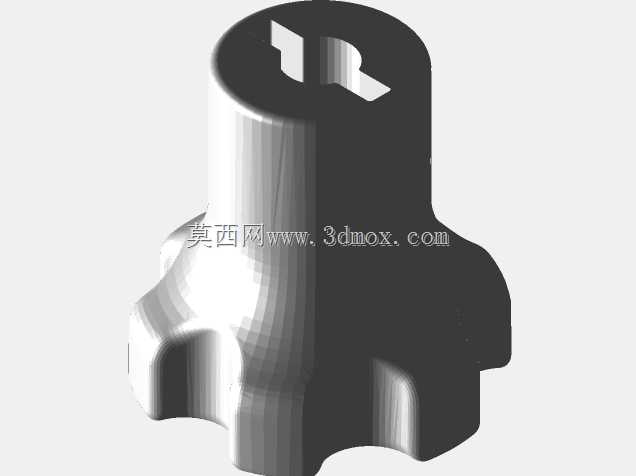

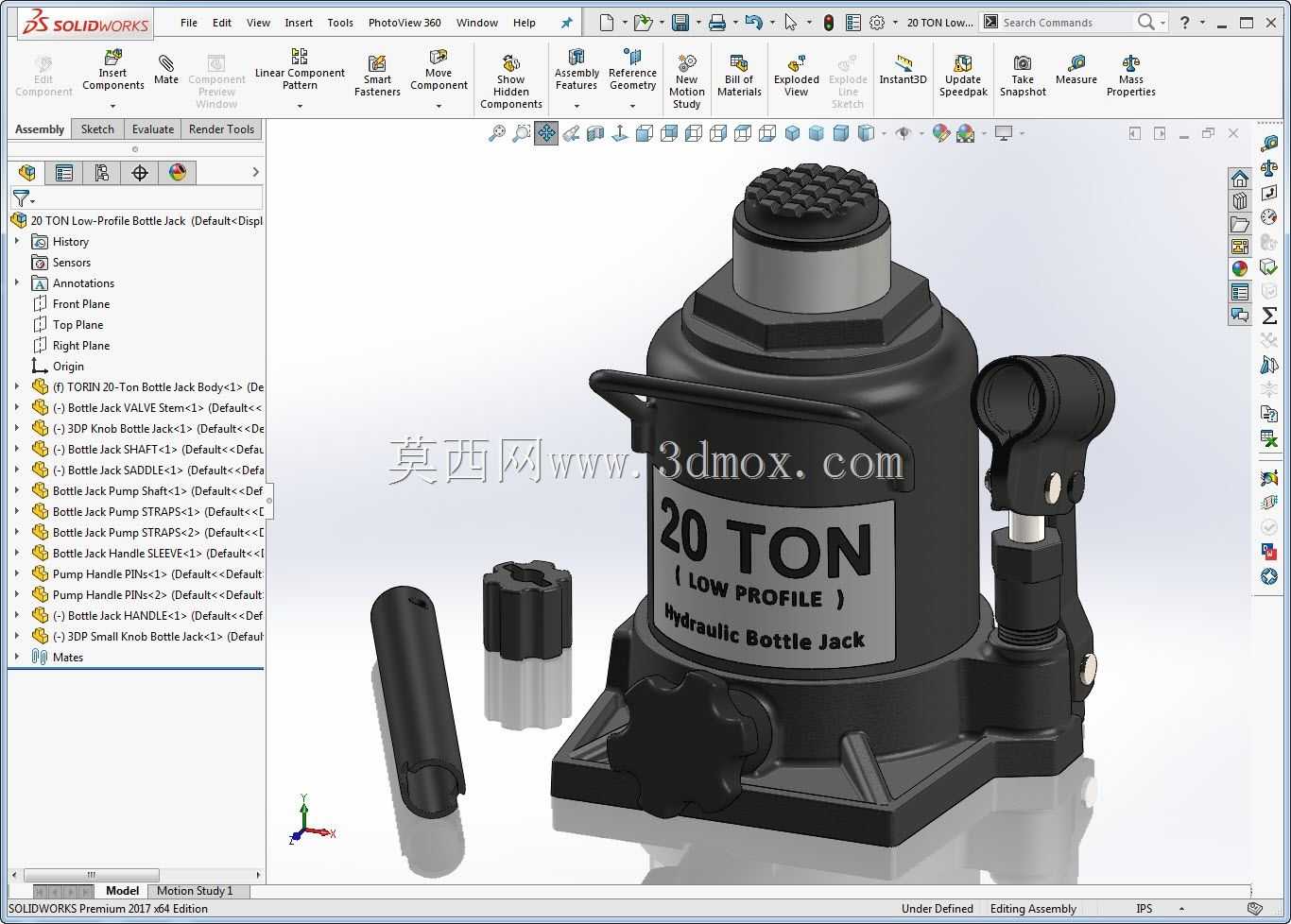

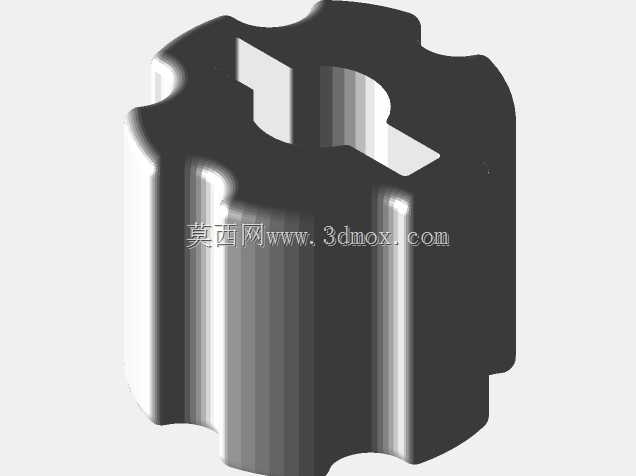

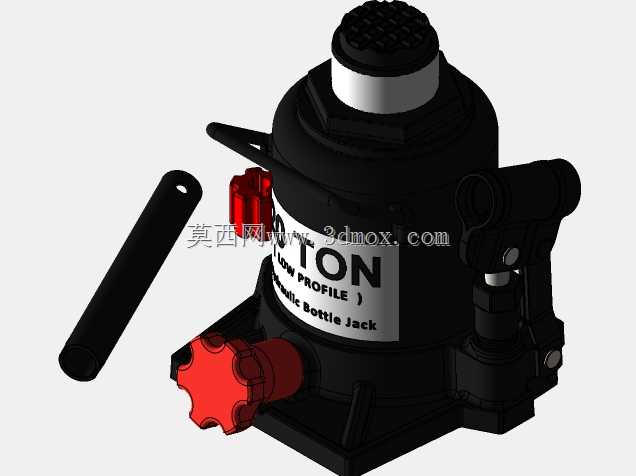

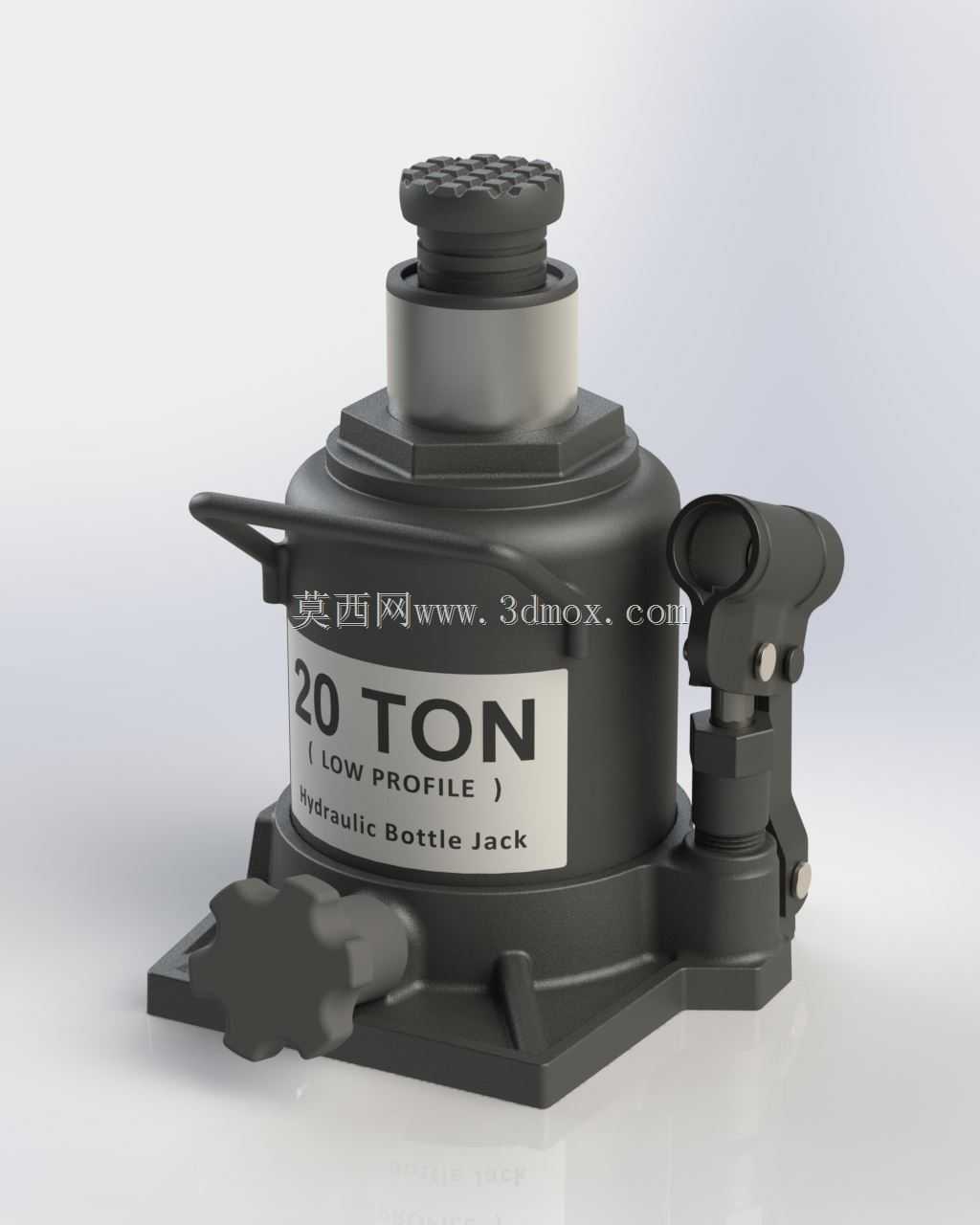

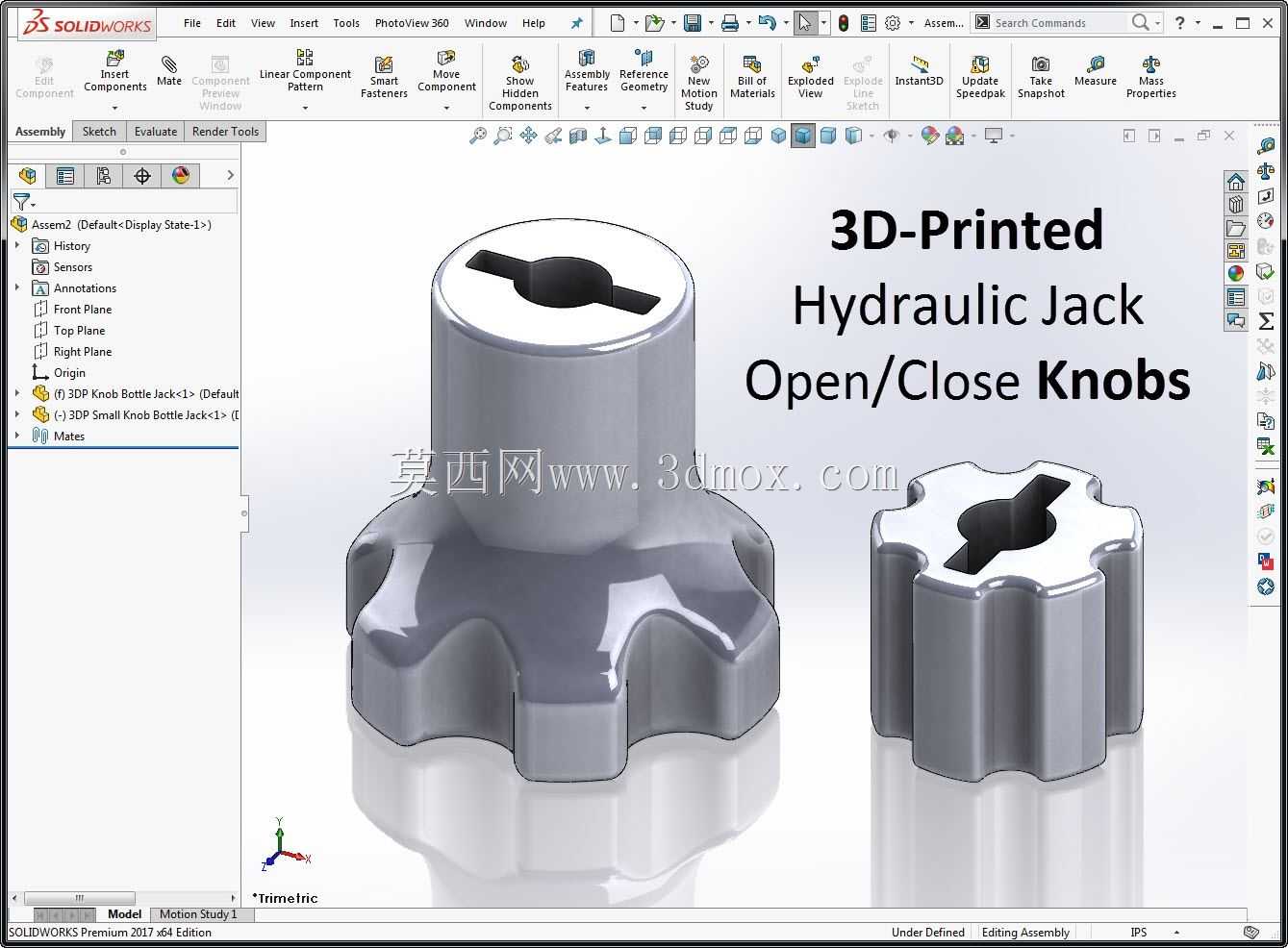

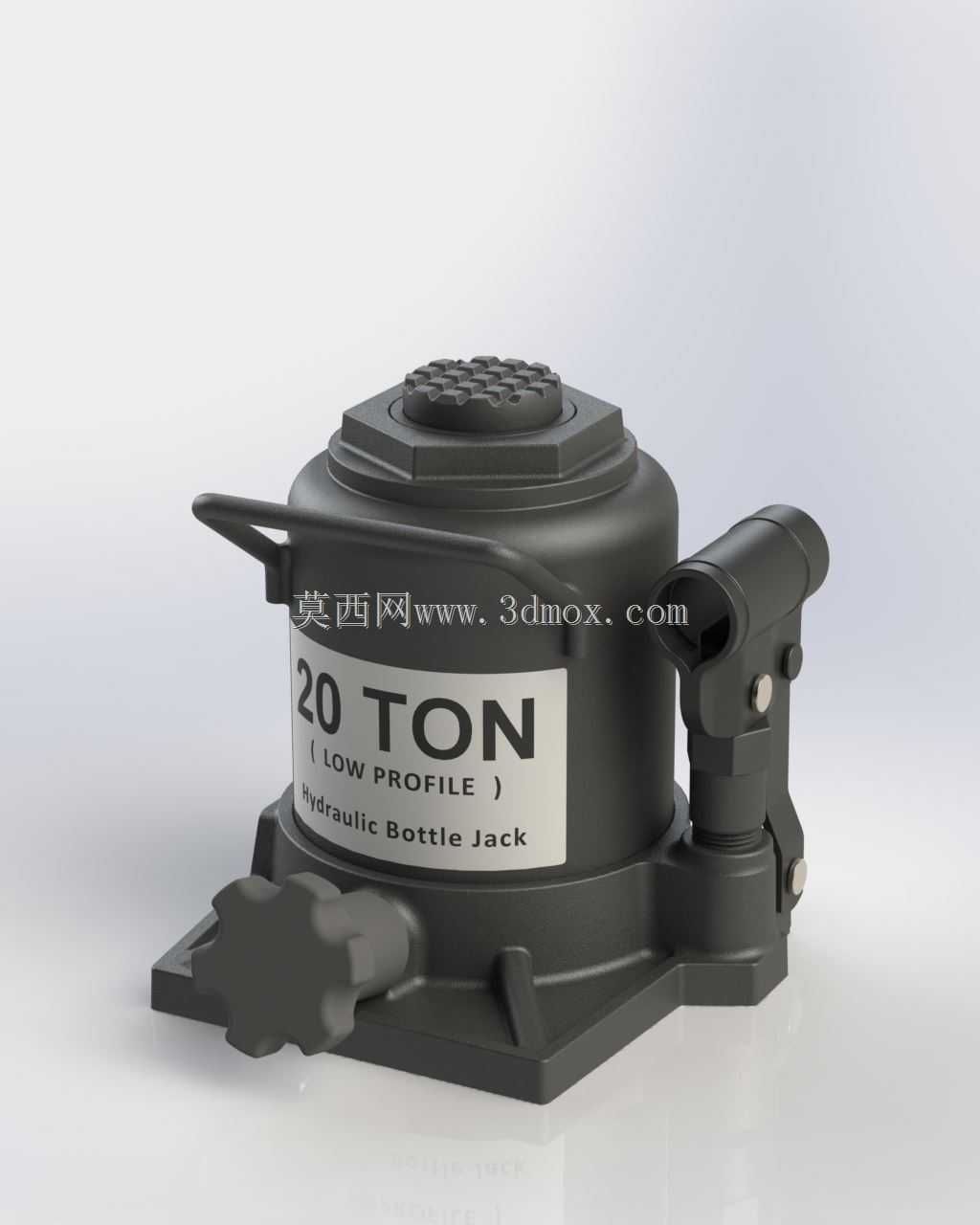

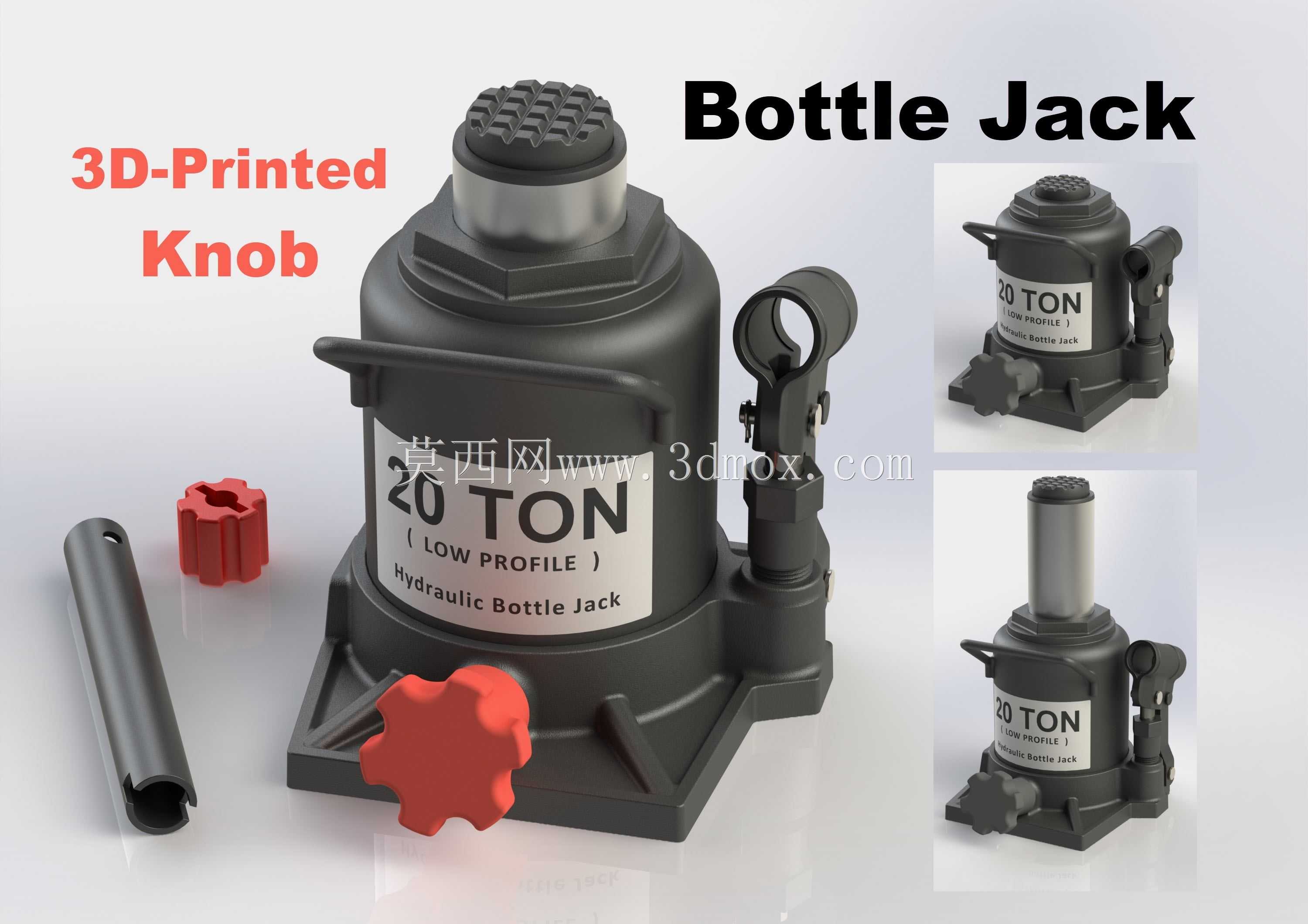

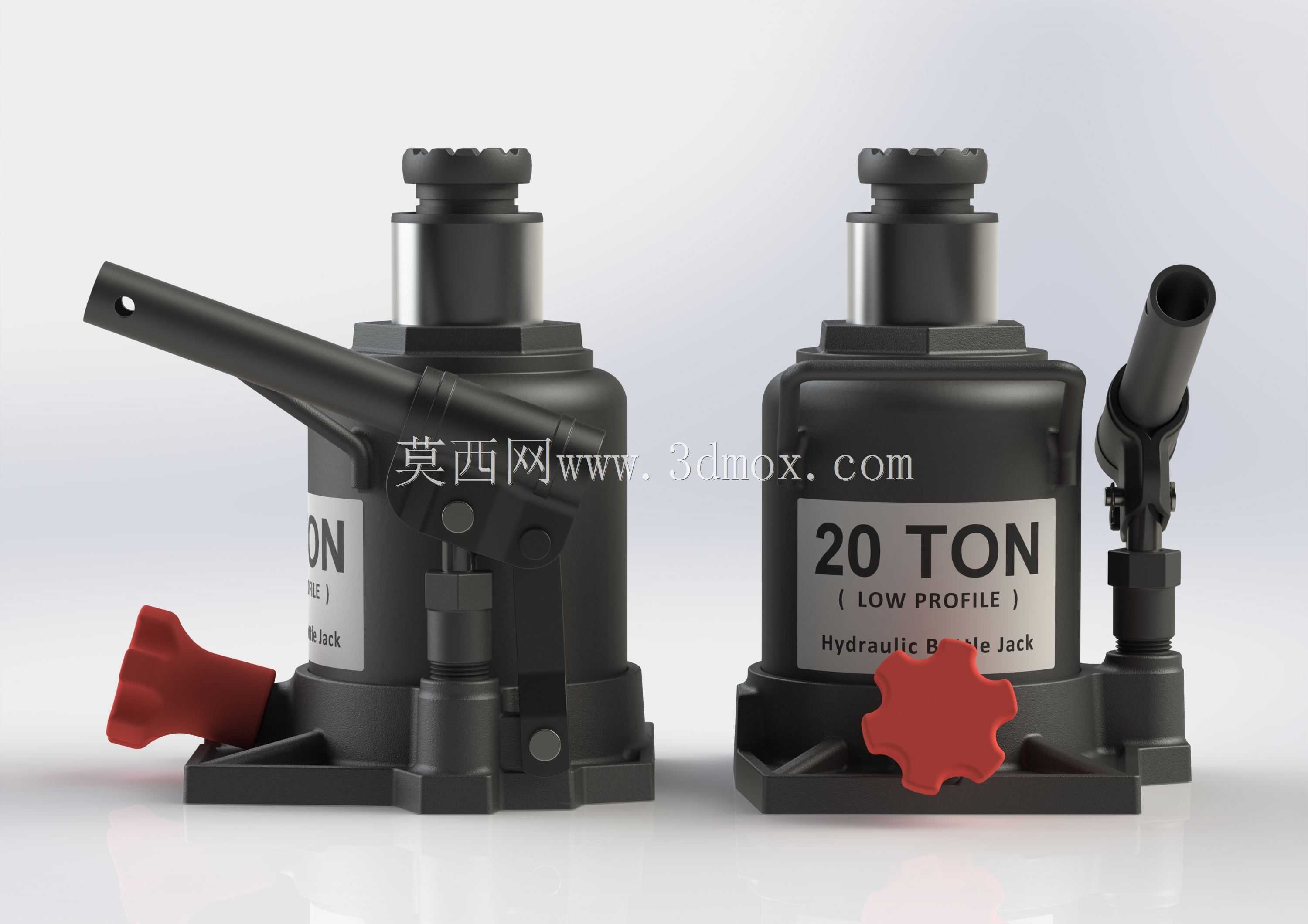

在商用车维保、重型设备现场抢修、小型工程构件顶升对位这类场景里，低轮廓液压千斤顶的使用频次远高于常规立式千斤顶，尤其是底盘间隙有限的重载作业面，常规型号往往塞不进去，这款20吨级低轮廓瓶式千斤顶的结构设计，刚好适配这类受限空间的顶升需求。从实际作业逻辑看，这类千斤顶的核心承压结构集中在底座、油缸缸筒、顶升柱塞三个部分，底座采用大面接触的多边形铸钢结构，边缘做了加厚的承力筋，放置在不平整的碎石地面或者硬化车间地面时，能分散20吨额定载荷带来的地面压强，避免作业过程中底座下陷侧倾。缸筒部分采用一体化锻压成型结构，和底座的连接位置做了圆弧过渡，避免应力集中在焊缝位置，长期承受交变载荷时不容易出现焊缝开裂的问题。顶升柱塞的表面做了硬铬镀层处理，和缸筒内壁的密封件配合时，能减少往复运动带来的密封件磨损，延长密封件的更换周期，柱塞顶端的承力盘做了网状防滑齿，和被顶升构件的金属底面接触时，能增大摩擦力，避免顶升过程中构件滑移。这款结构额外做了可替换的3D打印旋钮设计，原来的泄压旋钮是金属铸件，冬季低温环境下手拧的时候容易打滑，而且表面没有防滑结构，戴劳保手套操作时拧动的力矩不好控制，3D打印的旋钮采用多瓣星形结构，边缘做了圆弧过渡，戴厚手套也能轻松拧动，旋钮和阀芯的连接位置做了插孔式配合，不需要额外的紧固件，磨损之后可以直接拔下替换，不需要拆解整个泄压阀结构。从安装边界来看，这款千斤顶完全收拢时的整体高度控制在低轮廓作业要求范围内，能塞进底盘间隙不足15厘米的重载车辆底部，柱塞最大伸出行程满足常规维保作业的顶升高度需求，不需要额外加装垫高块就能完成轮胎更换、钢板弹簧检修这类常规作业。侧面的揿手插孔做了通长设计，可以适配不同长度的压杆，在空间狭窄的作业位置，用短压杆就能完成小行程顶升，开阔场地换长压杆能减少压动的频次，降低作业人员的劳动强度。油缸侧面的溢流阀结构做了内置设计，避免外部磕碰导致溢流阀误调，当顶升载荷超过额定值的1.1倍时，溢流阀会自动开启泄压，避免缸筒超压爆裂，保障作业安全。在三维建模过程中，整个结构的配合间隙都按照实际机加工公差做了预留，油缸内壁和柱塞的配合间隙、密封件的安装槽尺寸、泄压阀的阀芯配合精度都参考了实际量产液压千斤顶的工艺要求，3D打印旋钮的壁厚做了均匀化处理，打印过程中不容易出现翘曲变形，插孔的尺寸公差适配常见的FDM打印机精度要求，不需要二次打磨就能直接装配到阀芯上。
