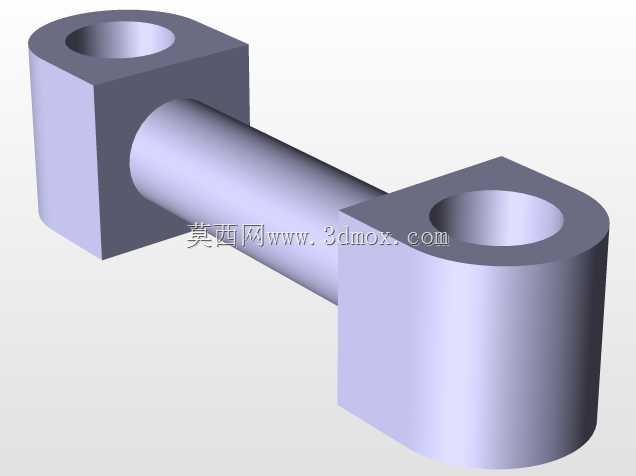

特殊夹持钻孔用双工位工装虎钳结构

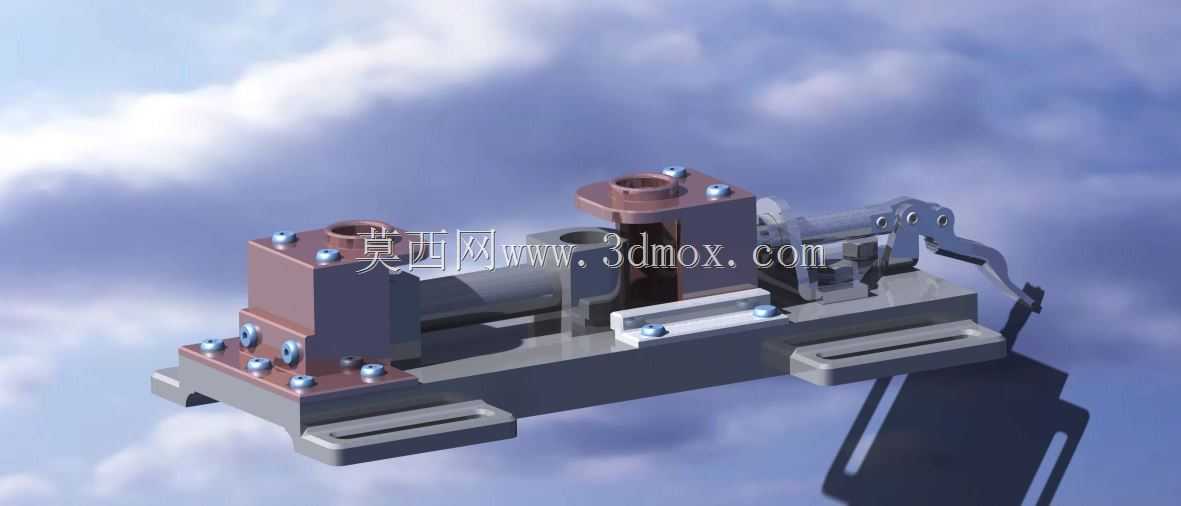

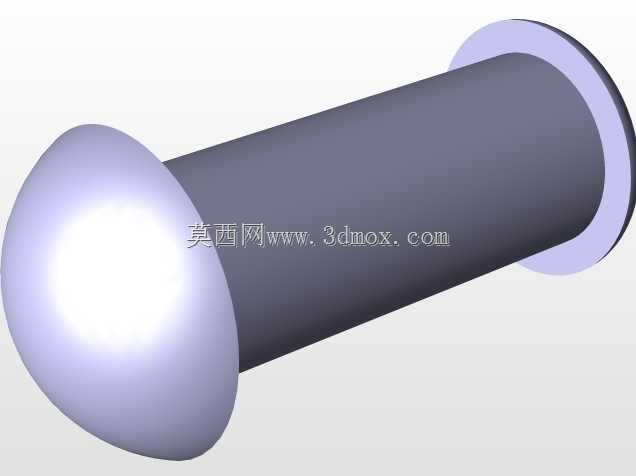

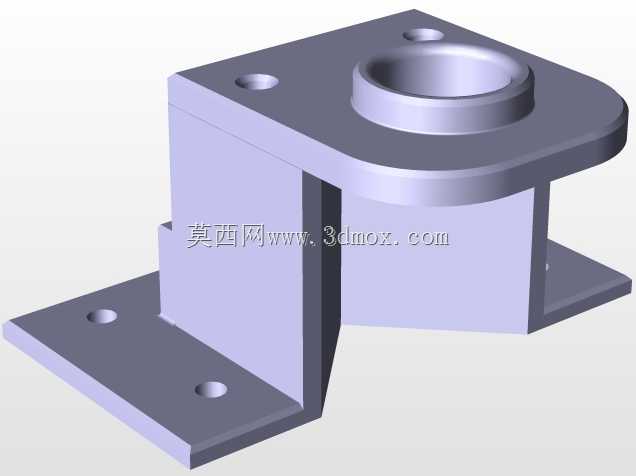

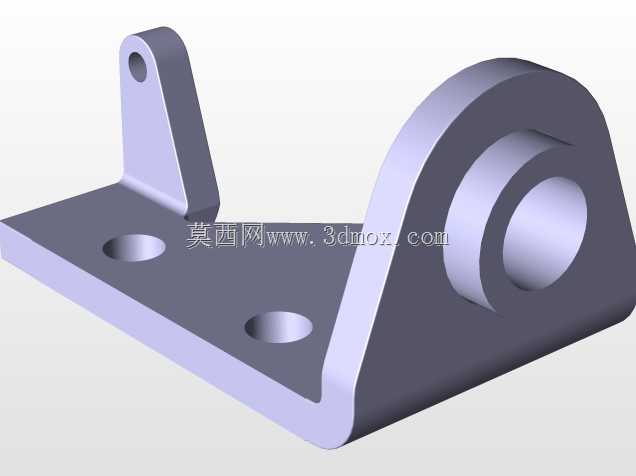

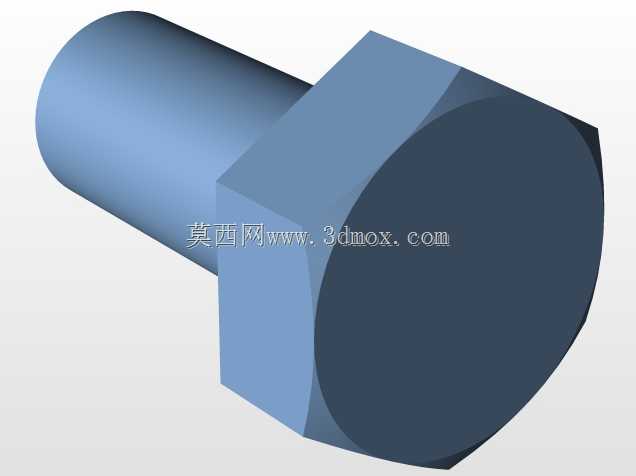

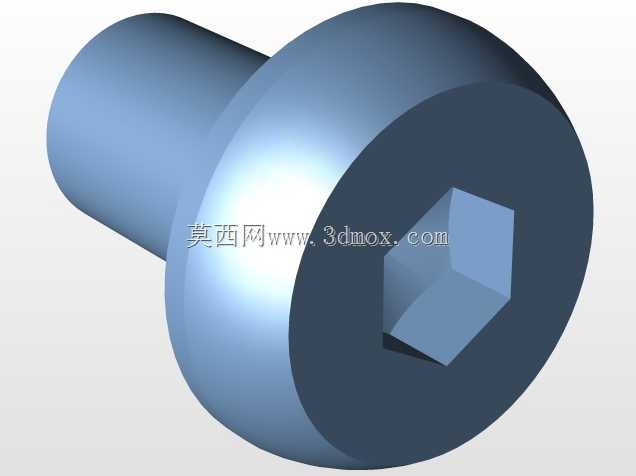

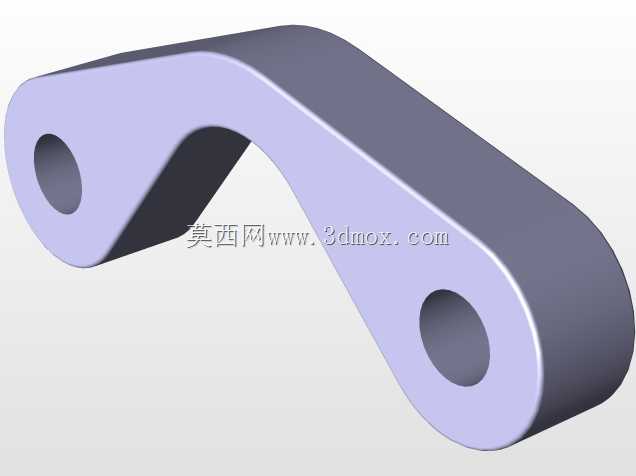

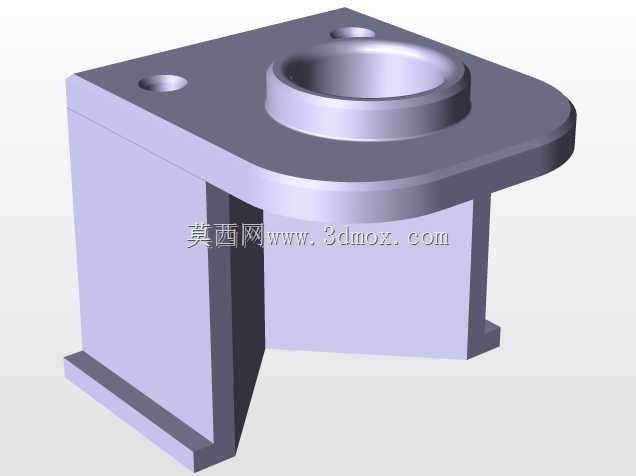

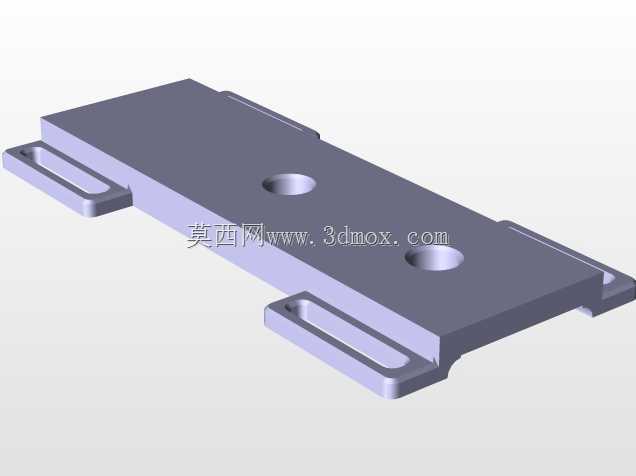

这款虎钳针对常规平口钳无法适配的异形特殊工件夹持需求设计，主要应用在小型机加工工位的钻孔工序，也可适配轻载铣削、倒角等加工场景的工件固定，解决异形件装夹找正耗时、夹持力不足导致加工偏移的问题。整体采用双工位并行夹持布局，底座设置通长安装导轨槽，可直接适配标准机床工作台的T型槽安装，安装时可根据加工工位排布调整整体固定位置，底座的安装孔位间距预留了足够的调节余量，可兼容不同规格的工作台装夹边界，无需额外加工过渡连接板即可完成固定。两个独立夹持单元可分别调整夹持行程，针对两端外形存在差异的特殊工件，可单独调整对应夹块的进给量，保证工件夹持后待加工孔位与钻床主轴保持垂直，避免钻孔偏斜。其中一侧夹持单元搭配快速进给手柄结构，可实现大行程快速开合，在工件上下料阶段能快速调整夹块间距，减少装夹辅助时间，靠近操作位的夹块端面设置了防滑咬合齿，针对表面粗糙度较低的工件也能提供足够的静摩擦力，避免加工过程中工件出现轴向窜动。夹块与滑动座采用模块化连接设计，可根据待夹持工件的外形更换对应仿形夹块，无需更换整个虎钳主体即可适配不同批次的异形工件夹持需求，降低工位夹具的投入成本。滑动导轨面采用矩形导轨结构，相比燕尾导轨拥有更大的承载接触面，在承受钻孔轴向进给力时不会出现导轨面压溃变形的问题，导轨配合间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后可快速调整间隙，保证夹持精度不会出现明显衰减。整体结构的受力路径经过优化，钻孔产生的轴向力直接通过夹块传递到底座导轨面，再通过底座安装槽传递到机床工作台，不会在滑动丝杠处形成集中受力，延长了进给结构的使用寿命。夹块的夹持高度经过针对性设计，可托住工件的加工基准面，保证待钻孔位下方有足够的支撑空间，避免钻孔时工件出现悬空振颤，提升钻孔的表面加工质量，同时也能防止钻头钻穿工件后损伤钳体表面。
