带急停功能的行车按钮操作手柄

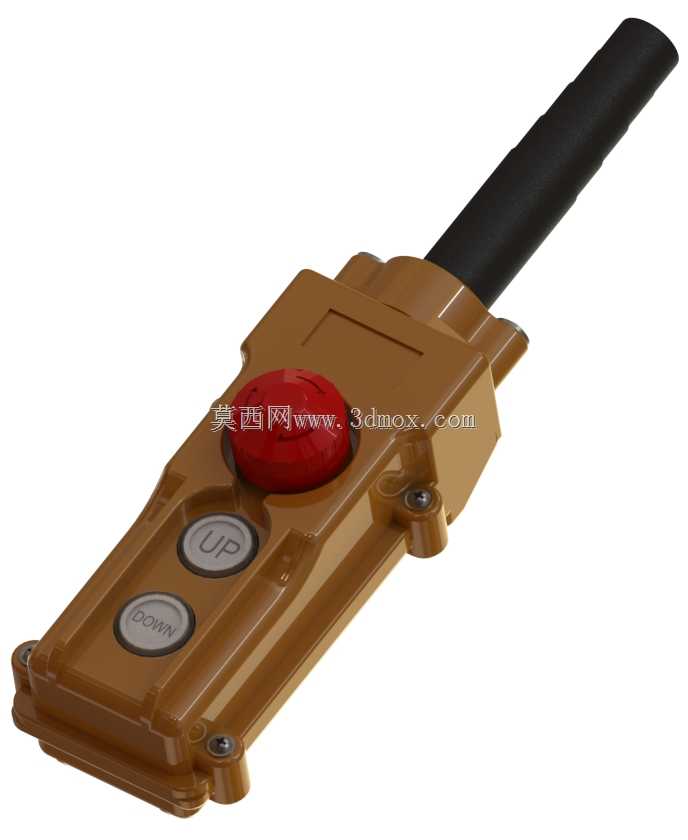

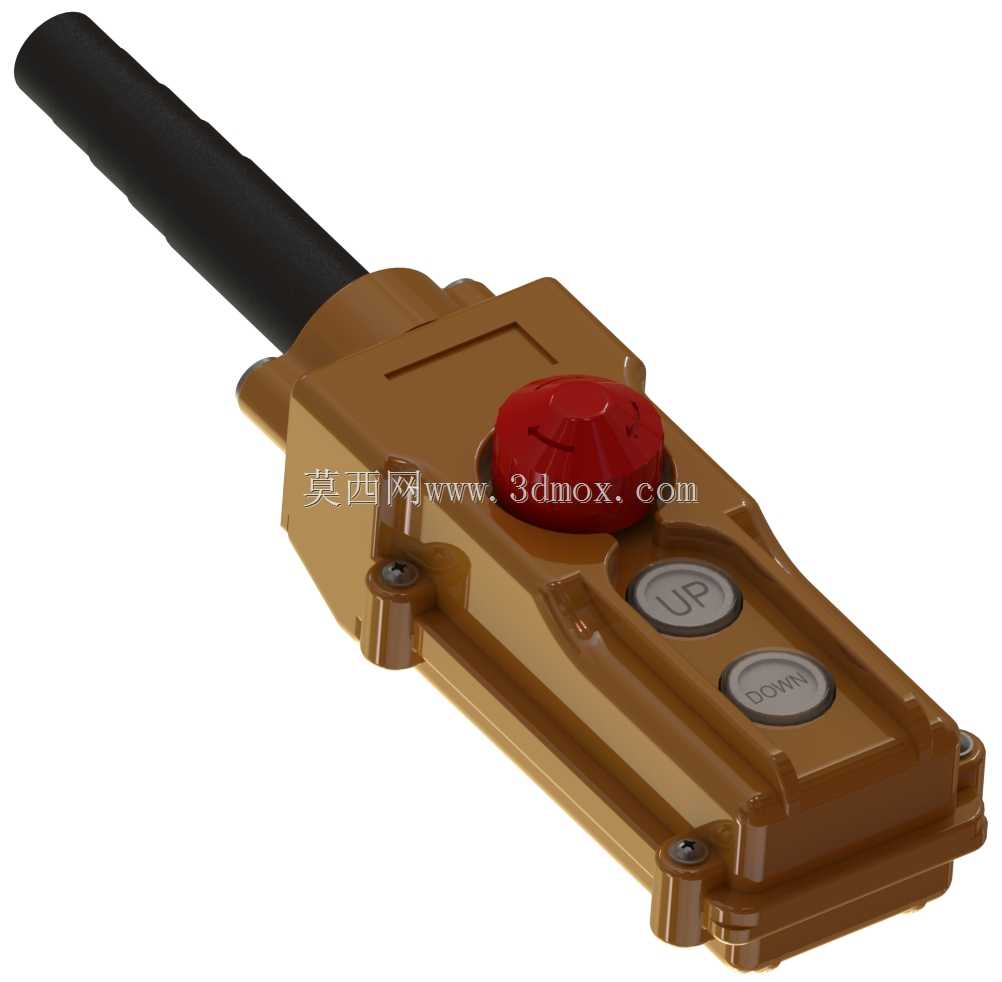

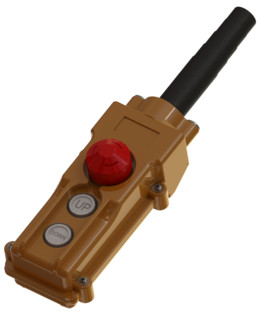

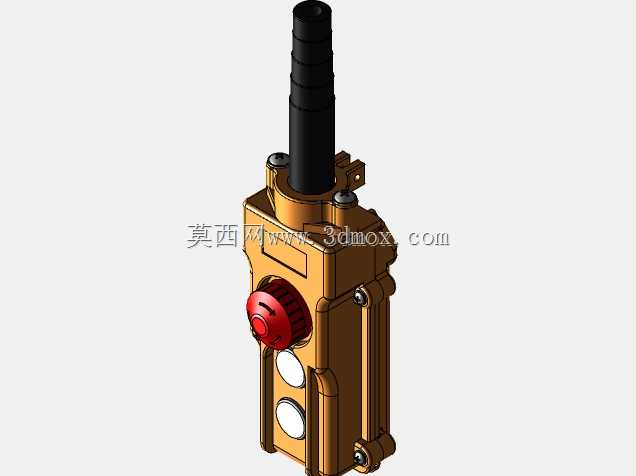

这款手持控制装置主要应用在轻小型起重设备的近距离操控场景，常见于车间单梁行车、电动葫芦、小型升降平台的操作端，操作人员可手持该装置在吊装作业半径内灵活移动，实时观察吊物状态同步完成动作控制，相比固定操作位的控制方式，能大幅降低吊装对位的视觉误差，减少起重作业的碰撞风险。装置外壳采用酚醛树脂压制成型，棕褐色壳体具备优异的绝缘性能与抗冲击强度，可适配车间多粉尘、偶尔有油污飞溅的作业环境，壳体边角做了圆弧过渡处理，手持握持时贴合手掌弧度，长时间操作不易产生硌手的疲劳感，尾部的出线位置做了加厚的护套结构，能避免线缆反复弯折出现线芯断裂的问题，延长手持端线缆的使用寿命。功能布局上，壳体最上方设置了红色蘑菇头急停按钮，采用旋转复位结构，按下后可直接切断起重设备的控制回路，触发紧急停止动作，按钮的按压行程与按压力度符合起重设备安全规范，误触概率低，紧急状态下可快速拍停。急停按钮下方依次排布上升、下降两个点动控制按钮，按钮表面做了凹凸标识与方向字符，戴劳保手套操作时也能通过触感快速区分按键，避免操作失误，两个控制按钮采用自复位结构，松开即停止对应动作，符合起重设备点动操作的安全要求。设计阶段充分考虑了现场安装的适配性，壳体四周的固定耳座预留了标准安装孔位，既可以作为手持端使用，也能通过支架固定在设备旁作为固定操作站使用，安装孔位的间距匹配行业通用的按钮盒安装尺寸，替换旧有损坏的控制盒时无需重新打孔，可直接适配原有安装位。壳体的合缝位置做了凹凸止口结构，装配后可阻挡粉尘与飞溅的液体渗入内部，内部的按钮安装位预留了足够的接线空间，接线端子排布规整，现场布线时可快速完成线缆压接，无需额外扩孔或调整内部结构。出线端的线缆孔径适配常规的起重设备控制线缆规格，配套的线缆锁紧头可夹紧线缆外皮，避免拉扯线缆时接线端子松脱。整体结构没有多余的装饰性设计，所有外形特征都服务于功能实现与操作便利性，握持重心靠近手掌位置，举持操作时手腕受力更小，按钮的排布位置刚好对应大拇指的活动范围，单手握持时即可完成所有按键操作，包括急停按钮的拍按动作，无需调整握持姿势就能完成紧急操作，符合起重作业的安全操作逻辑。
