高压电缆端拉紧连接结构设计

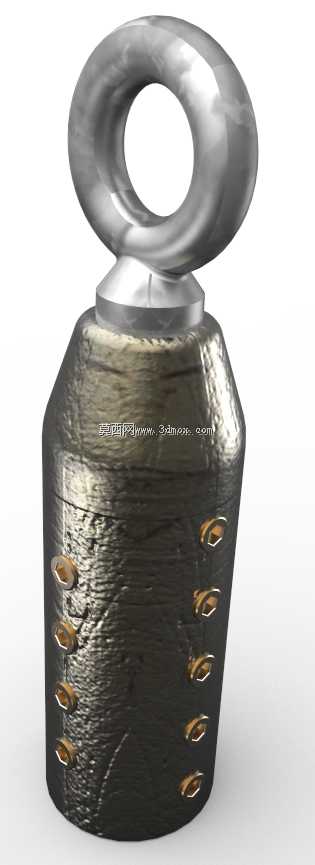

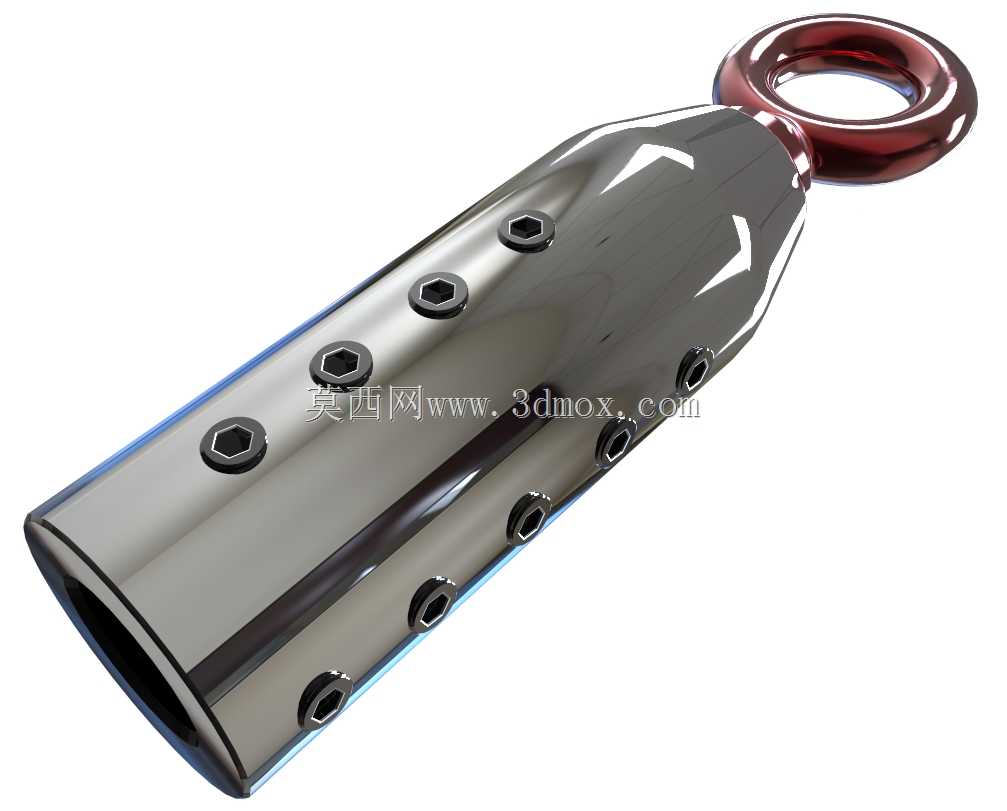

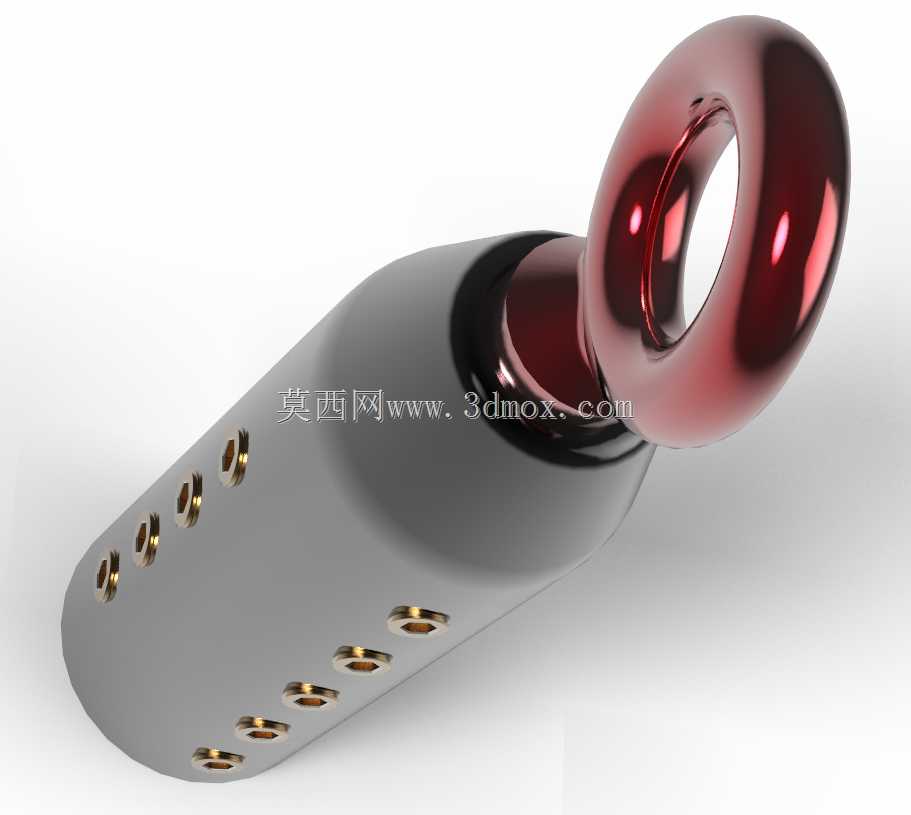

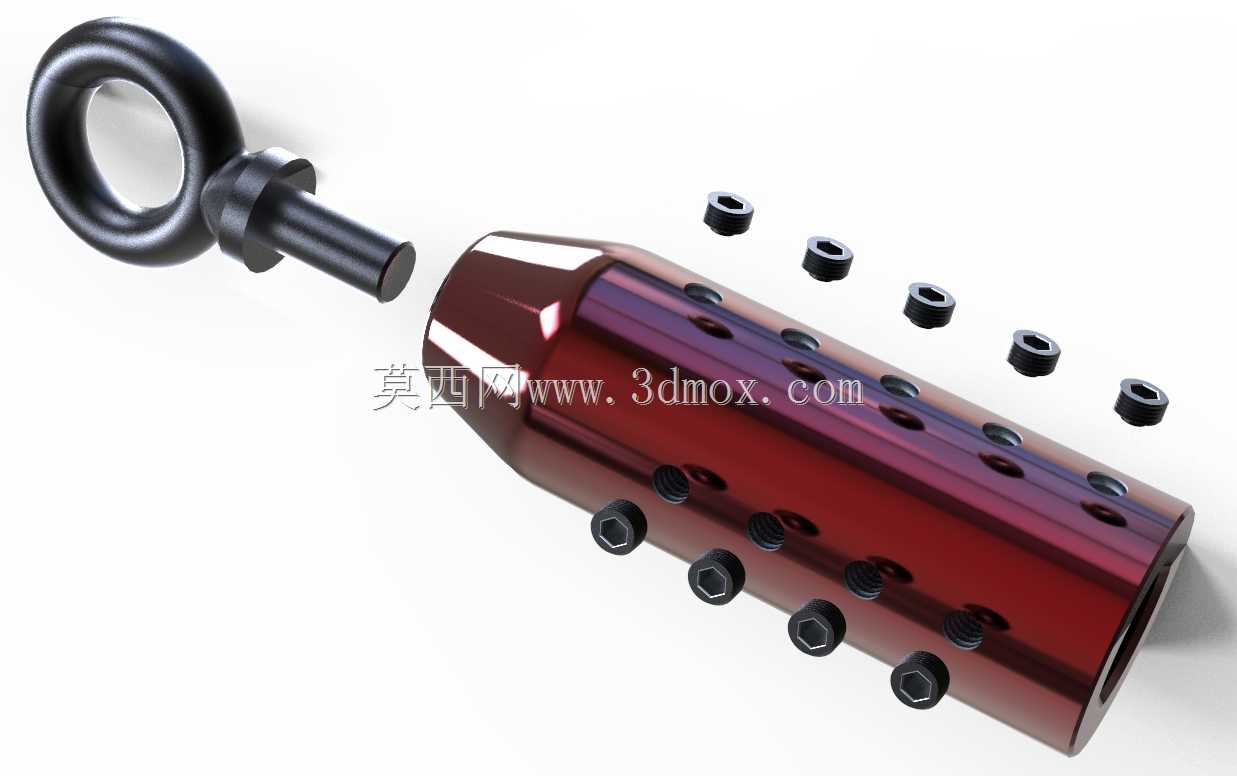

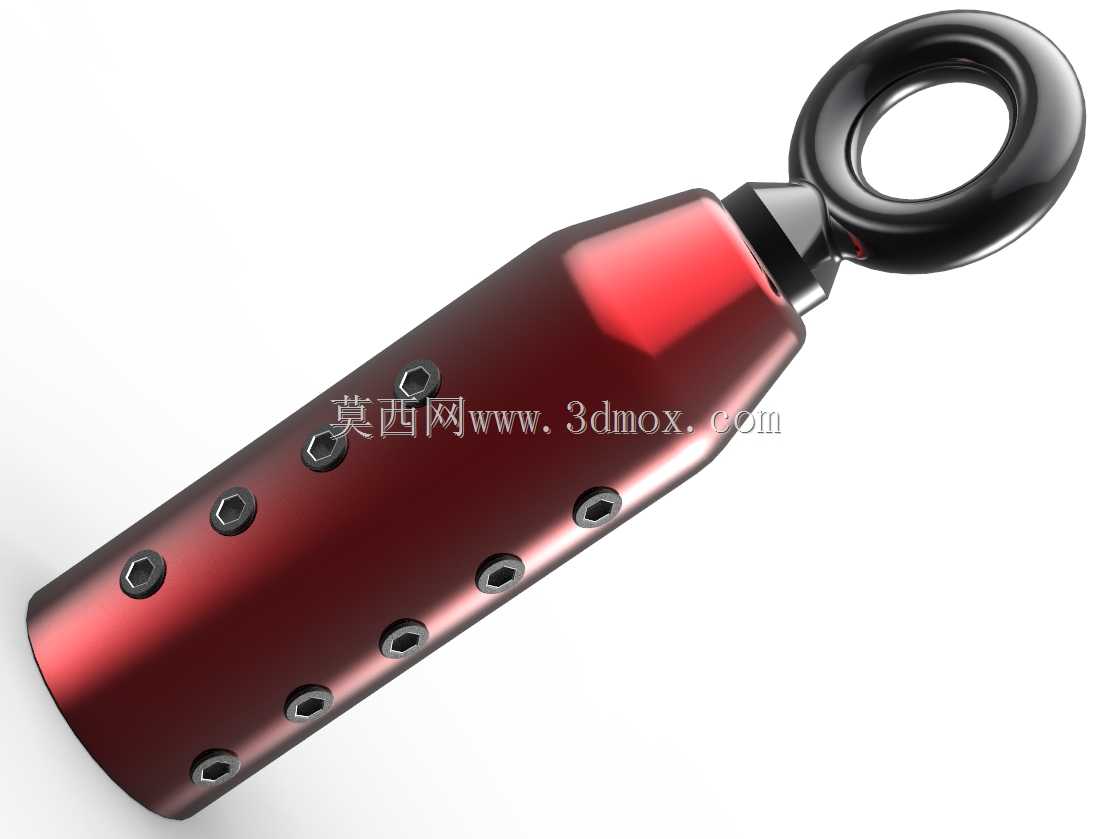

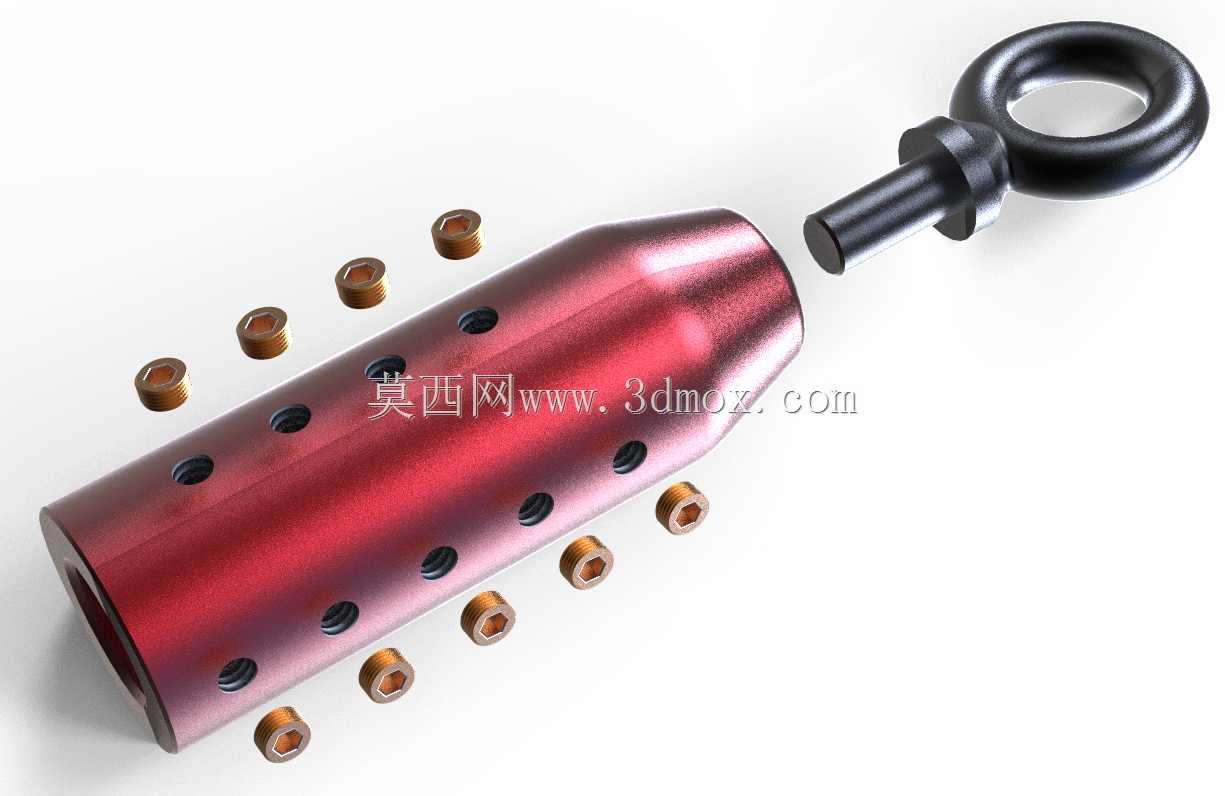

该结构主要应用于高压输配电线路的电缆终端接续场景，在户外架空敷设、柜内终端接线、临时供电接驳等工况下，承担电缆端部的拉紧定位与应力分散作用，避免电缆芯线在长期受拉、风振、温度形变过程中出现接续点松脱、绝缘层破损等问题。整套结构采用分体组合式设计，主体为带多组径向锁紧孔的柱形套筒，套筒一端做锥面收口处理，可在穿入电缆后通过锥面挤压实现电缆外层的初步抱紧，避免电缆受拉时出现整体滑移；套筒周身均匀排布多组内螺纹孔，配套内六角紧定螺钉可从径向多点位抵紧电缆外护套或铠装层，将电缆的轴向拉力均匀分散到套筒整个接触段，不会出现单点应力集中割伤电缆的问题。端部配套的吊环螺栓结构，可直接与杆塔挂点、柜内安装支架做铰接固定，吊环与套筒之间设置定位轴肩，安装时可通过轴肩定位保证吊环与套筒的同轴度，避免受拉时出现偏载力矩。设计过程中优先考虑了现场安装的便捷性，所有锁紧螺钉均采用标准内六角规格，现场无需特殊工装即可完成紧固操作；套筒内壁做了细微的防滑网纹处理，在不损伤电缆外层结构的前提下提升接触摩擦力，减少长期运行过程中的松动概率。安装边界方面，套筒整体外径适配常规10kV及以下电压等级高压电缆的终端接续尺寸，端部吊环的内孔直径可匹配常规M12-M16规格的安装挂轴，径向锁紧螺钉的排布间距经过优化，相邻螺钉的压紧力覆盖范围存在15%的重叠，不会出现电缆压紧盲区；套筒的有效抱紧长度为电缆外径的3.5倍，符合电力金具设计规范中对电缆拉紧件的最小抱紧长度要求，可承受不低于电缆额定拉断力90%的轴向载荷。整套结构的各零部件均可拆分更换，若现场出现个别螺钉滑牙、吊环磨损的情况，无需整体更换整套构件，仅替换对应损坏零件即可，大幅降低现场运维成本。在结构细节处理上，套筒的所有锐边均做了R0.5的倒圆角处理，避免安装过程中划伤施工人员、割破电缆绝缘层；紧定螺钉的端部做了平端加尼龙垫的设计，抵紧电缆时不会压穿外护套，同时尼龙垫的阻尼特性可进一步提升防松效果，适配长期户外运行的振动工况。
