竖梁木构装配式墙体拼接构件

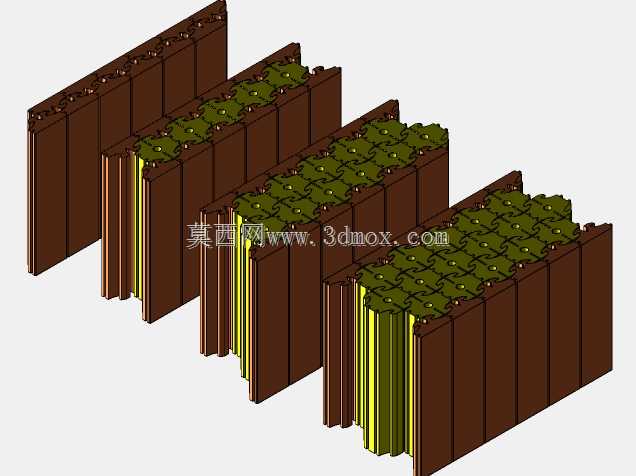

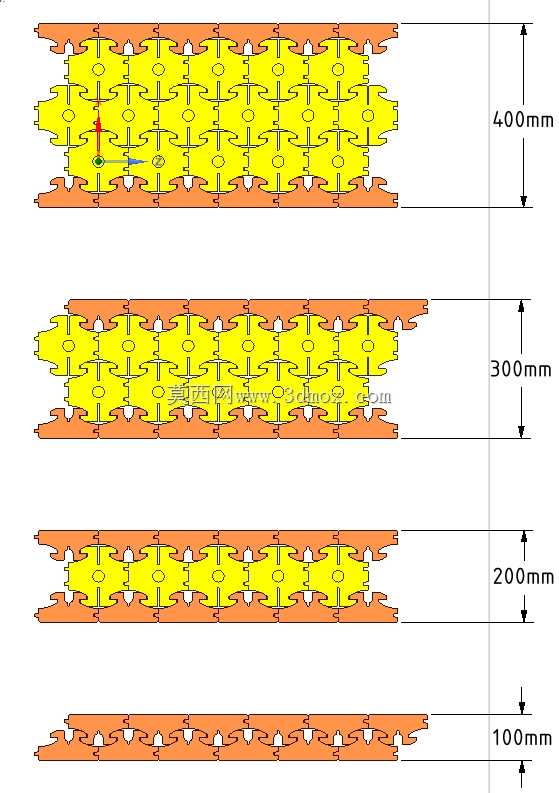

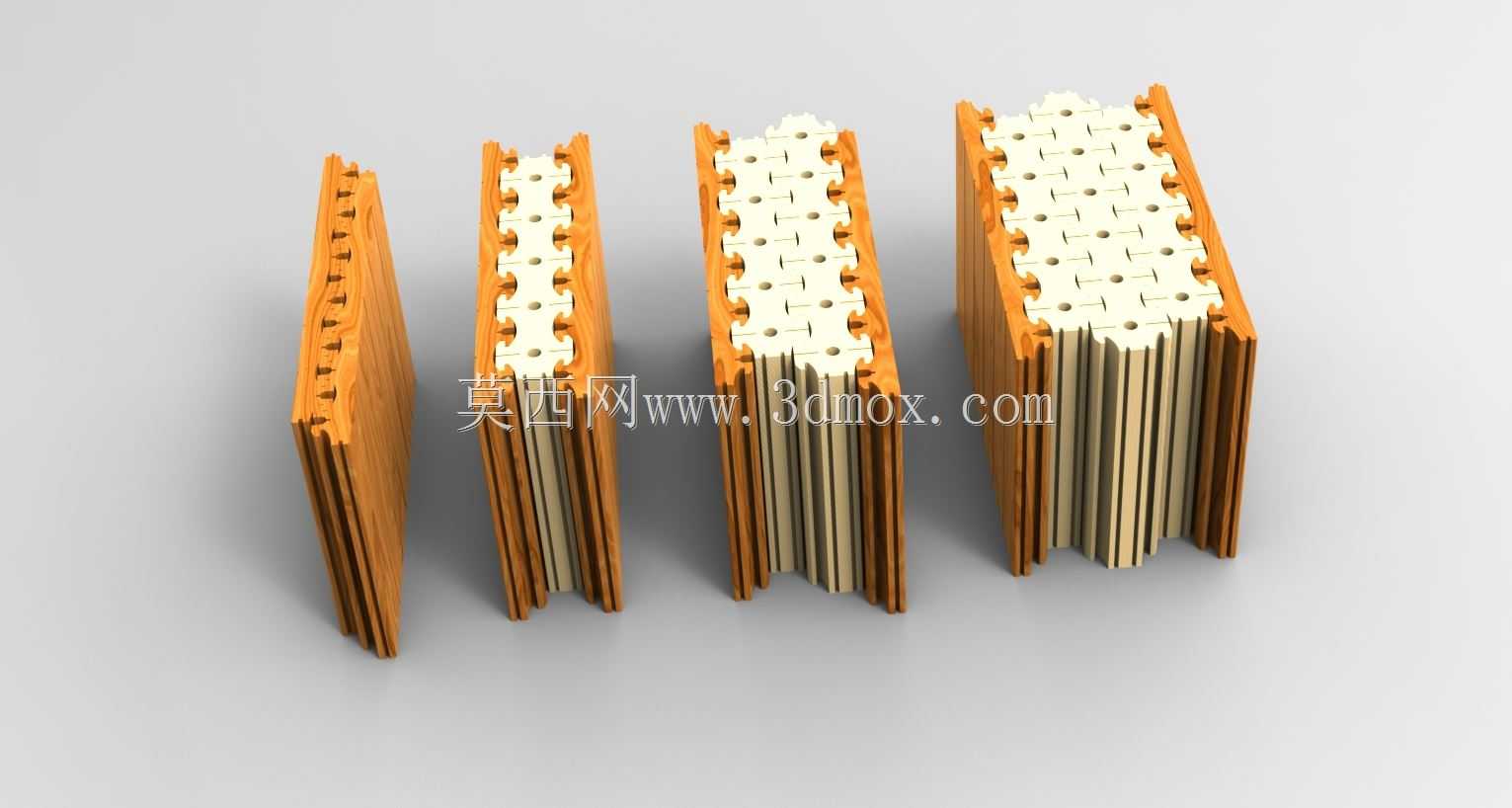

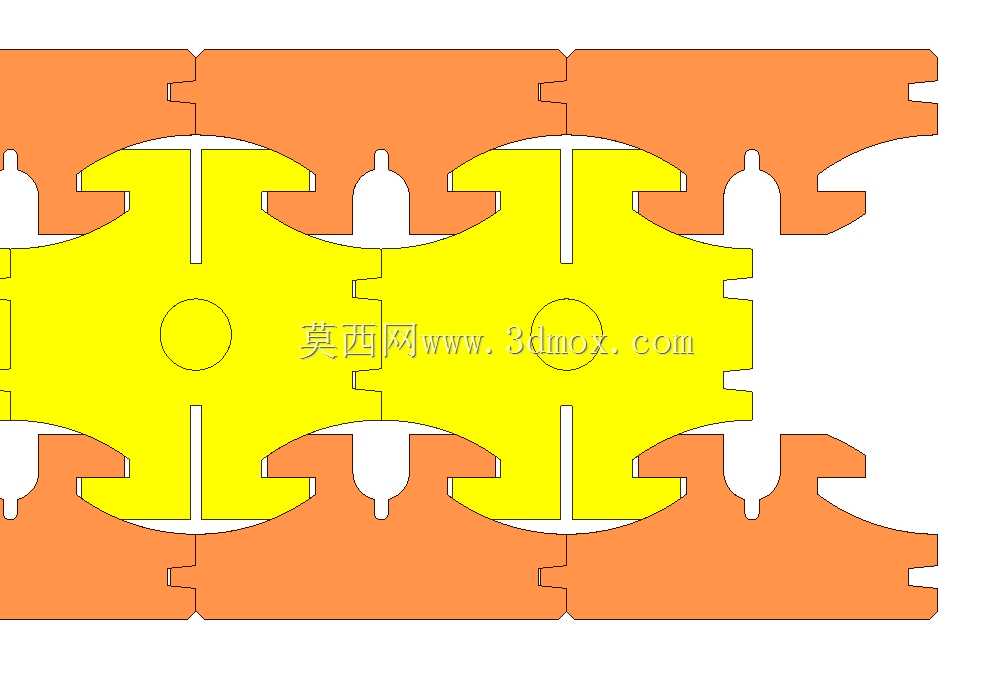

这套竖梁木构拼接构件主要应用于低层装配式民居、临时展陈建筑、文旅配套木屋的墙体搭建场景，区别于传统榫卯木构需要现场裁切修配的作业模式，该系列构件采用模块化分级设计，从单块竖梁板到整幅墙体单元共设置四个拼接梯度，可根据墙体厚度需求、保温层填充要求灵活选择对应模块组合，无需额外定制加工异形件。构件的核心功能是通过预制的凹凸咬合结构实现墙体单元的快速对位拼接，外侧的木质包覆层兼具结构受力与外饰面作用，中间预留的空腔可直接填充保温棉、隔音棉或布设水电管线，省去传统木墙施工中龙骨裁切、面板固定、管线开槽的多道工序。从设计思路来看，构件的咬合齿距经过反复校核，单齿咬合深度控制在15mm，齿侧预留0.2mm的安装公差，既保证拼接时无需外力重击即可对位卡入，又能避免拼接后出现横向窜动；相邻模块拼接后形成的整面墙体平面度误差可控制在1mm/㎡以内，无需额外做墙面找平处理即可直接开展后续饰面施工。外形尺寸方面，单块基础竖梁板的宽度为120mm，厚度为40mm，长度可根据常规建筑层高裁切为2400mm、2700mm、3000mm三种标准规格，拼接形成的整幅墙体单元最大宽度可达1200mm，安装时仅需在上下端与地梁、顶梁做螺栓固定即可，单块构件的重量控制在8kg以内，两名作业人员即可完成整墙拼装，无需大型吊装设备辅助。构件的拼接端面做了导角处理，可避免现场搬运、拼接过程中出现边角崩裂问题，中间的白色填充模块采用阻燃保温材质，与外侧木构件通过预设的卡槽嵌合固定，不会出现长期使用后保温层移位脱落的问题。在实际施工应用中，该类构件可大幅缩短墙体施工周期，相比传统砖混墙体施工效率提升6倍以上，同时构件可拆卸重复利用，适配临时建筑的周转使用需求，也符合乡村装配式建筑的低技施工要求，无需专业施工队伍经过简单培训即可完成安装作业。
