史丹利手动木工刨结构设计模型

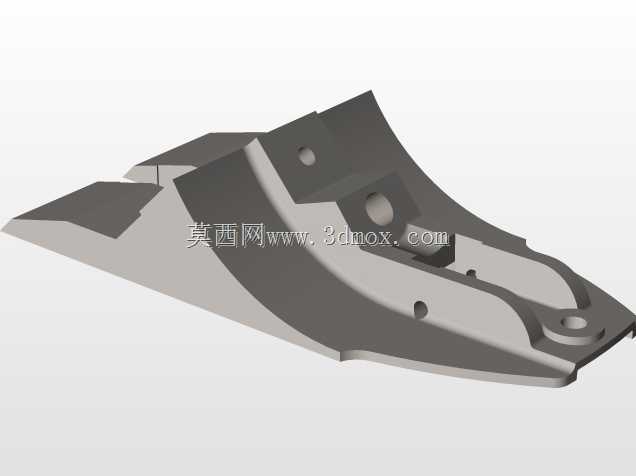

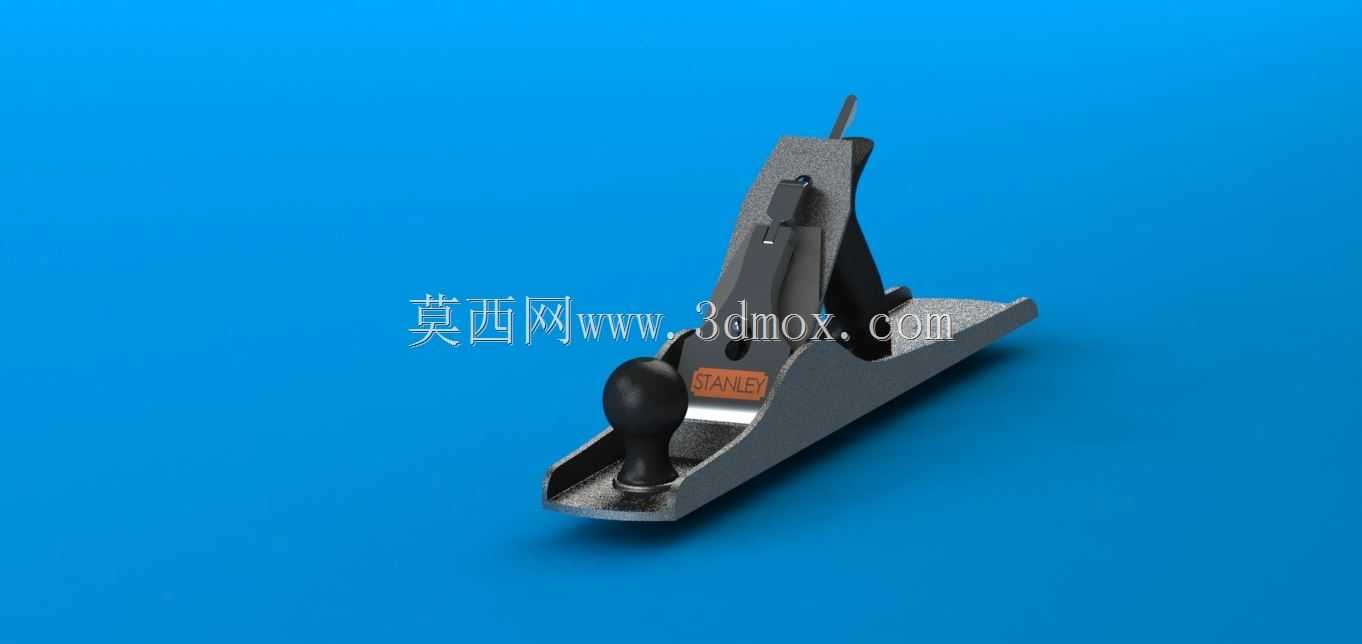

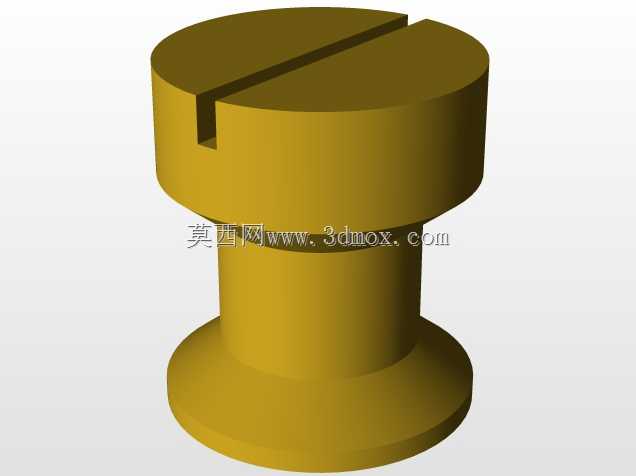

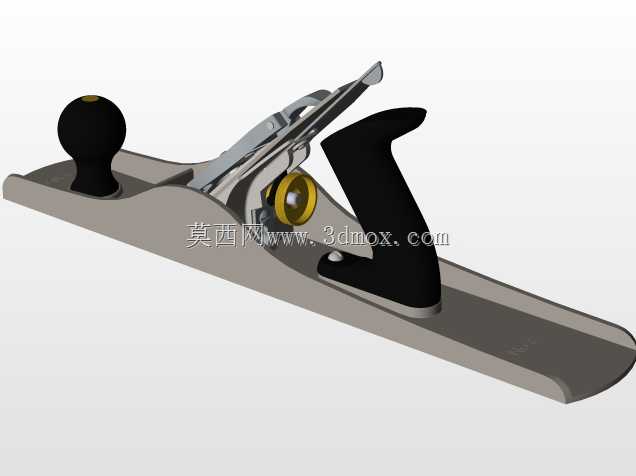

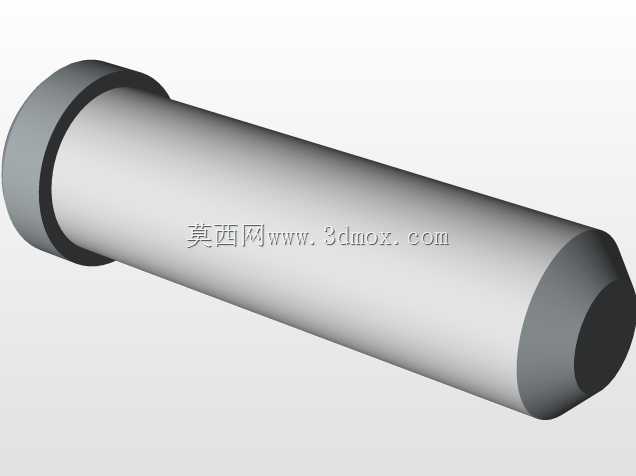

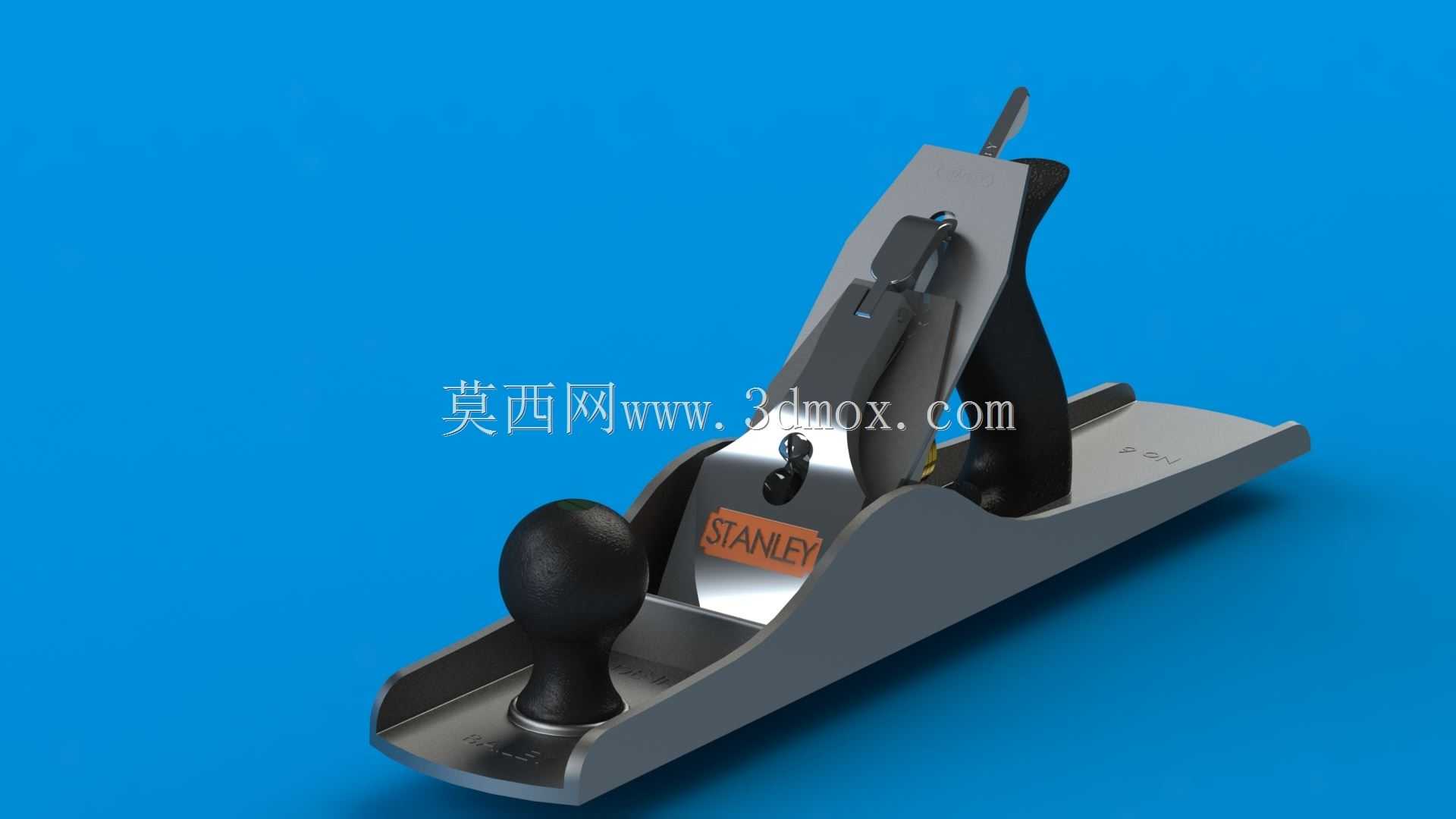

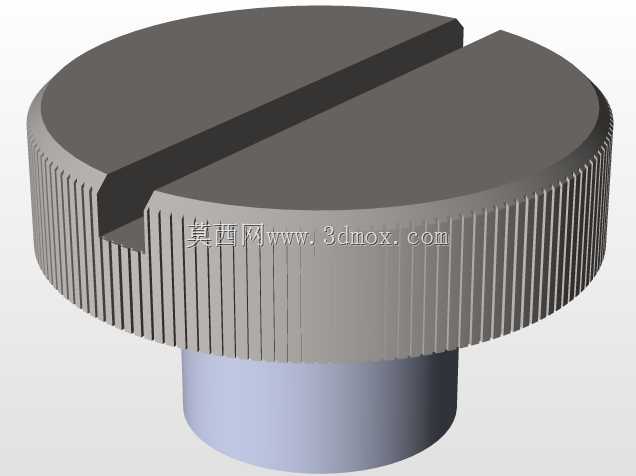

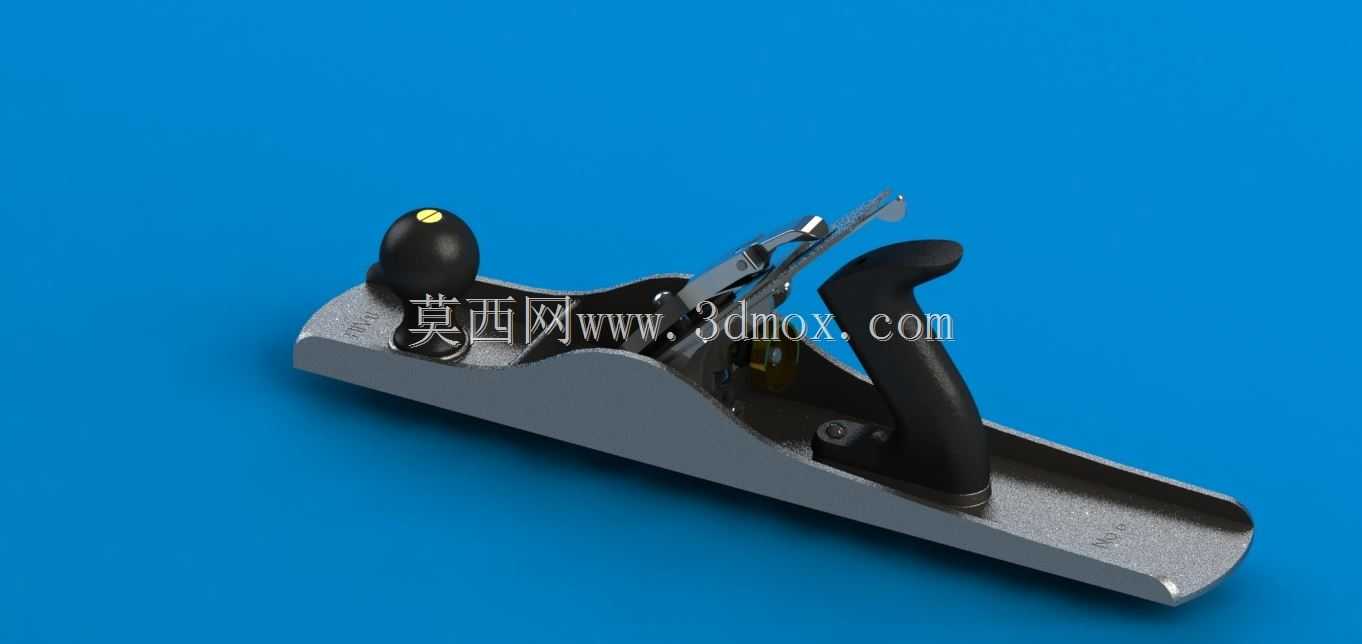

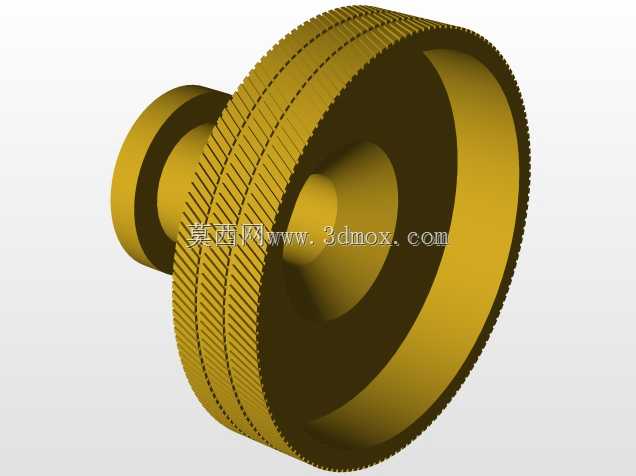

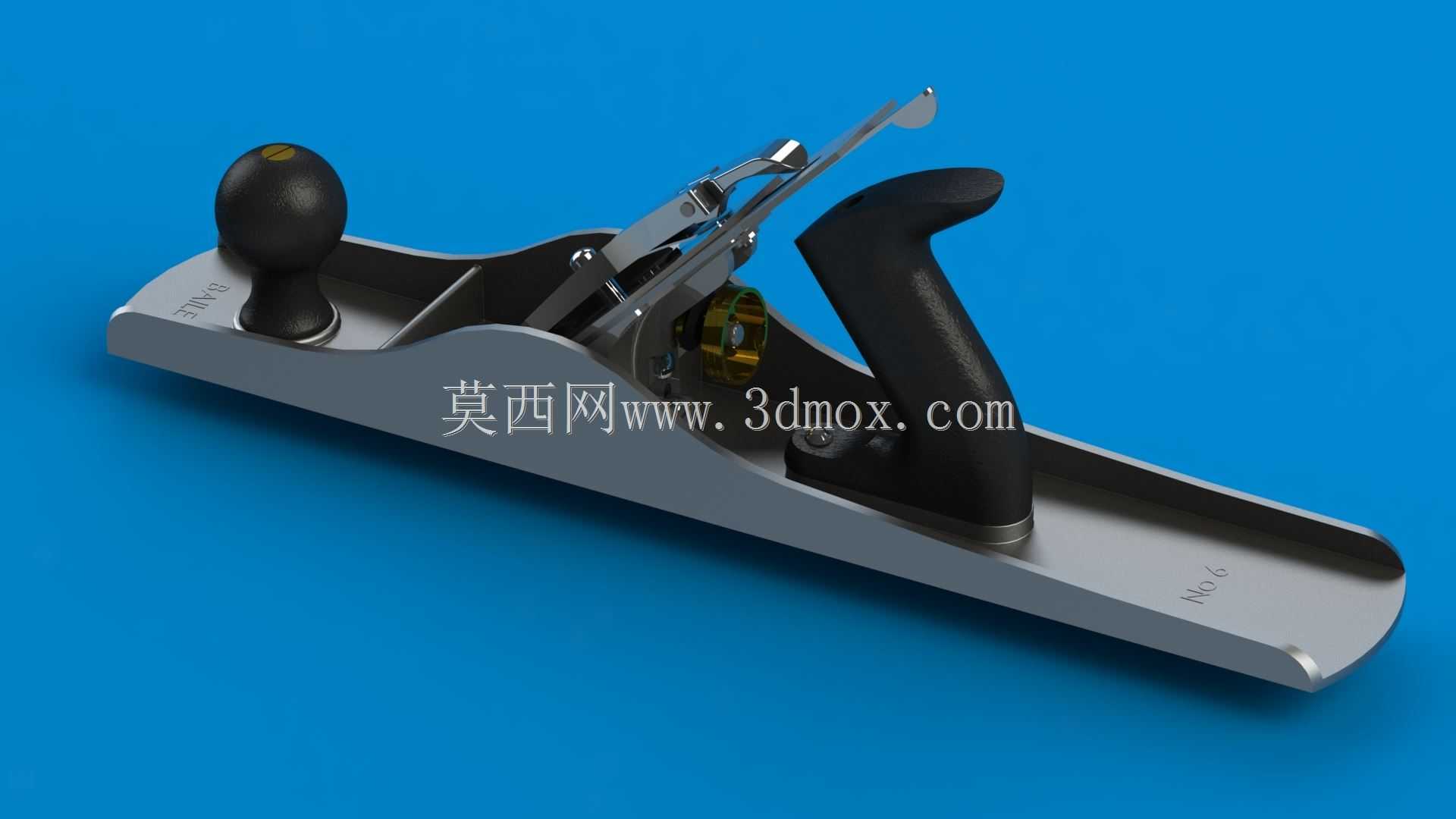

这款手动木工刨的三维结构还原，核心围绕木工作业场景的实际使用需求展开，在家具制作、木构件修整、现场木装作业中，这类手刨是无法被电动工具完全替代的作业器具，尤其在小余量刨削、曲面修整、边角倒棱的工况下，手动进给的可控性远高于高速运转的电动刨具，能避免过切损伤木料，适配硬木、软木、集成材等多种常见木工基材的加工需求。从功能结构来看，刨身采用一体式金属铸造成型的基座设计，底部刨底平面经过平整度校核，是保证刨削精度的核心基准面，作业时刨底完全贴合木料表面，依靠人工向前推送的作用力，让露出刨底的刨刃完成连续的薄层切屑剥离。前端的球形握把设计符合人体工学握持姿态，推送作业时手掌可以完全包覆握把，施加垂直向下的压紧力，避免刨身翘头导致刨削深度不均；后端的弯柄结构适配手部自然握持角度，推送过程中可以同时控制进给方向和水平推力，长时间作业也能降低手腕的负荷。刨刃的调节机构是整个工具的核心设计点，通过侧面的调节旋钮可以微调刨刃的伸出量，控制单次刨削的深度，最小调节量可以适配0.1毫米级的精刨需求，粗刨作业时可以适当加大伸出量提升作业效率；同时刃口的平行度调节结构可以校正刨刃的倾斜角度，避免刨削过程中出现木料单侧吃刀、表面起台阶的问题。设计过程中首先确定刨底的平直度公差，整个基座的底面平面度误差控制在0.05毫米以内，保证刨削后的木料表面平整无凹坑；刨刃的安装角度采用传统手刨的经典切削角度，兼顾不同硬度木料的切削顺畅度，避免软木刨削起毛、硬木刨削阻力过大的问题。外形尺寸上，这款手刨属于长款平刨类型，整体长度适配长木料的直线度修整，刨身宽度覆盖常规木方、木板的刨削幅面，不需要多次往返走刀就能完成整面的粗精加工作业；各个部件的安装边界都做了干涉校核，握把与刨身的连接位置、调节机构的活动行程、刨刃的装夹空间都预留了足够的操作余量，不会出现部件运动卡滞、操作时手部磕碰刨身的问题。刨身表面的金属结构做了圆角过渡处理，没有尖锐的棱角，避免作业过程中划伤操作人员；前握把的安装位置距离刨头前端预留了足够的安全距离，推送作业时手部不会超出刨身前端碰到待加工木料的固定夹具。整个模型的结构还原覆盖了手刨的所有核心运动部件，从刨刃装夹、深度调节到握持结构的位置关系，都完全按照实物的装配关系搭建，可以作为木工工具结构设计、手动工具人机工程优化的参考案例，也能用于木工作业实训的结构演示场景，帮助从业者理解手刨的刨削原理和各部件的功能作用。
