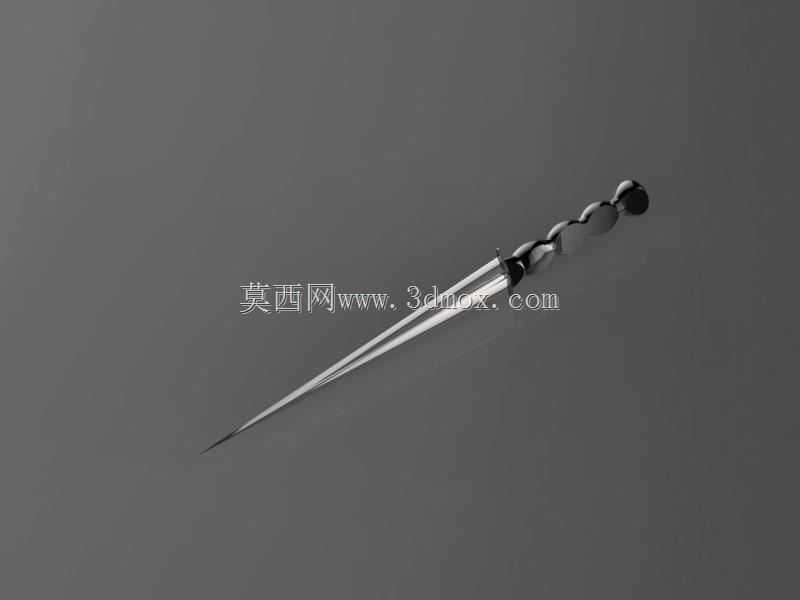

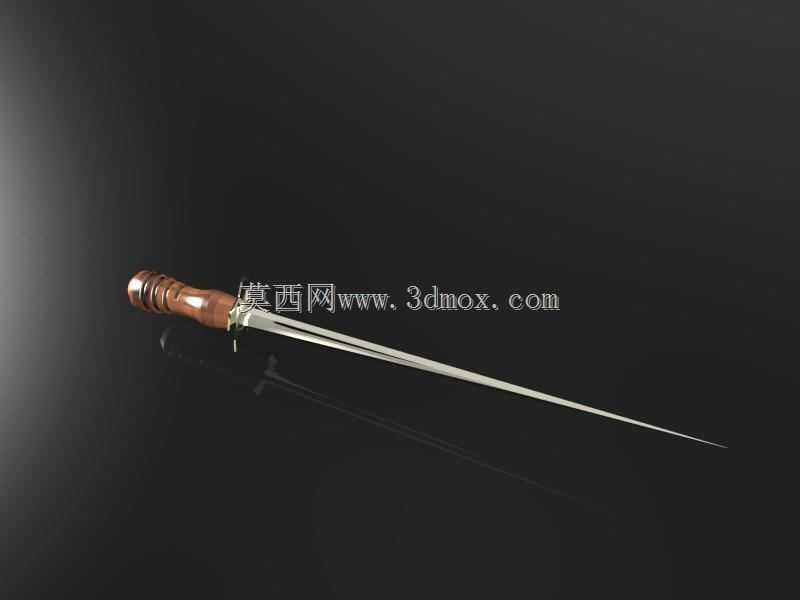

三棱穿刺冷兵器结构三维数模

从结构设计角度拆解这款穿刺类器械的三维数模，首先要明确其核心应用场景集中在近身穿刺作业、战术防身装备配套、影视道具复刻以及冷兵器工艺复原领域，不少做战术装备周边开发、传统兵器复原的结构工程师，都会参考这类成熟结构做适配性改型。先看功能特性，整个构件核心分为穿刺刃体与握持握柄两大模块，刃体采用三面开刃的三棱构型，三道血槽沿刃体长度方向等距分布，这种构型并非单纯追求视觉效果，从工程力学角度看，三棱截面的抗弯折性能远高于同截面直径的扁平刃体，穿刺过程中三道棱边可同步形成切割创面，刺入后刃体与肌体的接触面积更小，穿刺阻力能降低近四成，同时三棱结构自带的导流槽可快速导出刺入过程中的介质，避免形成负压腔导致器械卡滞无法拔出。再看设计思路的落地细节，刃体与握柄的衔接位置做了渐扩式的金属护手挡圈，挡圈与刃体采用一体车削成型，没有额外的焊接拼接结构，从受力路径上看，穿刺过程中施加在握柄上的轴向推力，可通过挡圈的锥面过渡均匀传递到整个刃体根部，避免应力集中在衔接焊缝位置导致刃体弯折。握柄部分采用实木车削成型，表面加工了多道环形防滑槽，每道槽的深度控制在1.2mm左右，槽边做了R0.5的圆角钝化处理，既可以保证握持时手指卡入槽位形成足够的静摩擦力，避免沾湿或带手套操作时出现打滑，也不会因为槽边过于锋利划伤使用者手掌。握柄尾部做了圆弧收头，内置了金属配重块，整个器械的重心落在挡圈前方3cm位置，这个重心位置是经过反复调校的，握持时手腕不需要额外施加平衡力，向前突刺时可借助重心前置的惯性提升穿刺初速度。从安装边界尺寸来看，刃体总长度占整个器械总长的七成五，刃体根部直径12mm，向尖端逐步收窄到1.5mm，锥度控制在1:48，这个锥度既保证了刃体从根部到尖端的刚度渐变，不会出现根部过粗笨重、尖端过软易折的问题，握柄的直径控制在28mm，符合成年人手掌握持的最优周长范围，护手挡圈的最大直径42mm，刚好可以在穿刺到位时挡住手掌向前滑动，避免手滑碰到刃部造成误伤。整个数模的装配关系没有多余的冗余零件，刃体尾部插入握柄的深度达到握柄总长的三分之二，插入段做了滚花处理，装配时注入结构胶固化后，完全可以承受轴向1500N以上的推力不出现松脱，完全满足实际使用中的强度要求。不少做同类产品开发的工程师容易忽略的细节是刃体三道棱边的对称度，这个数模里每道棱边的夹角误差控制在0.2度以内，旋转时的径向跳动量不超过0.1mm，这种精度控制可以保证穿刺时刃体受力均匀，不会因为棱边不对称导致穿刺方向偏斜。
