车载液压驱动管道应急堵漏装置

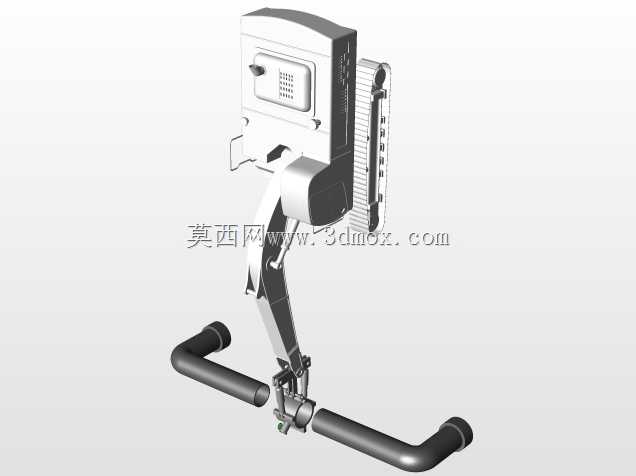

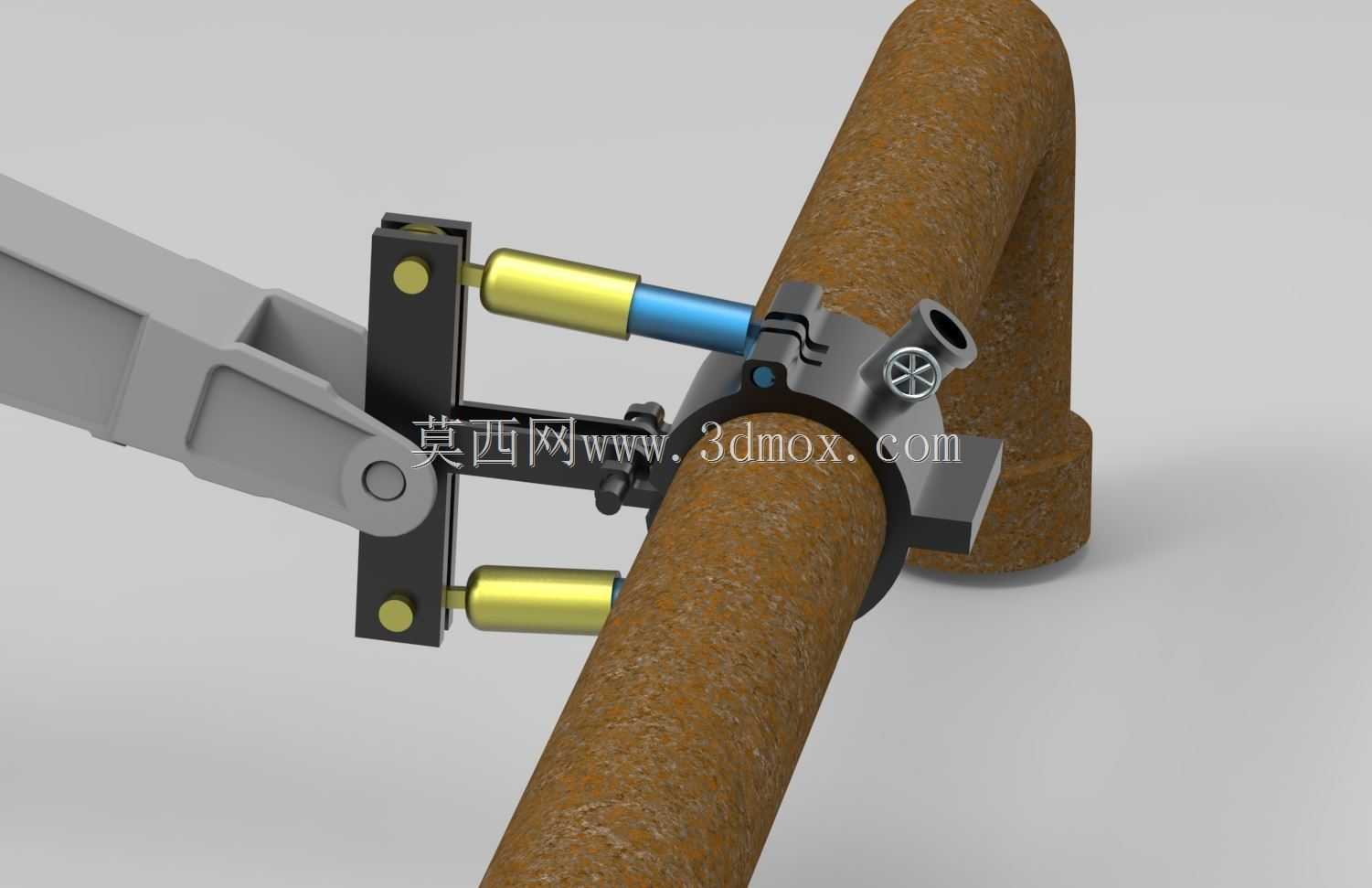

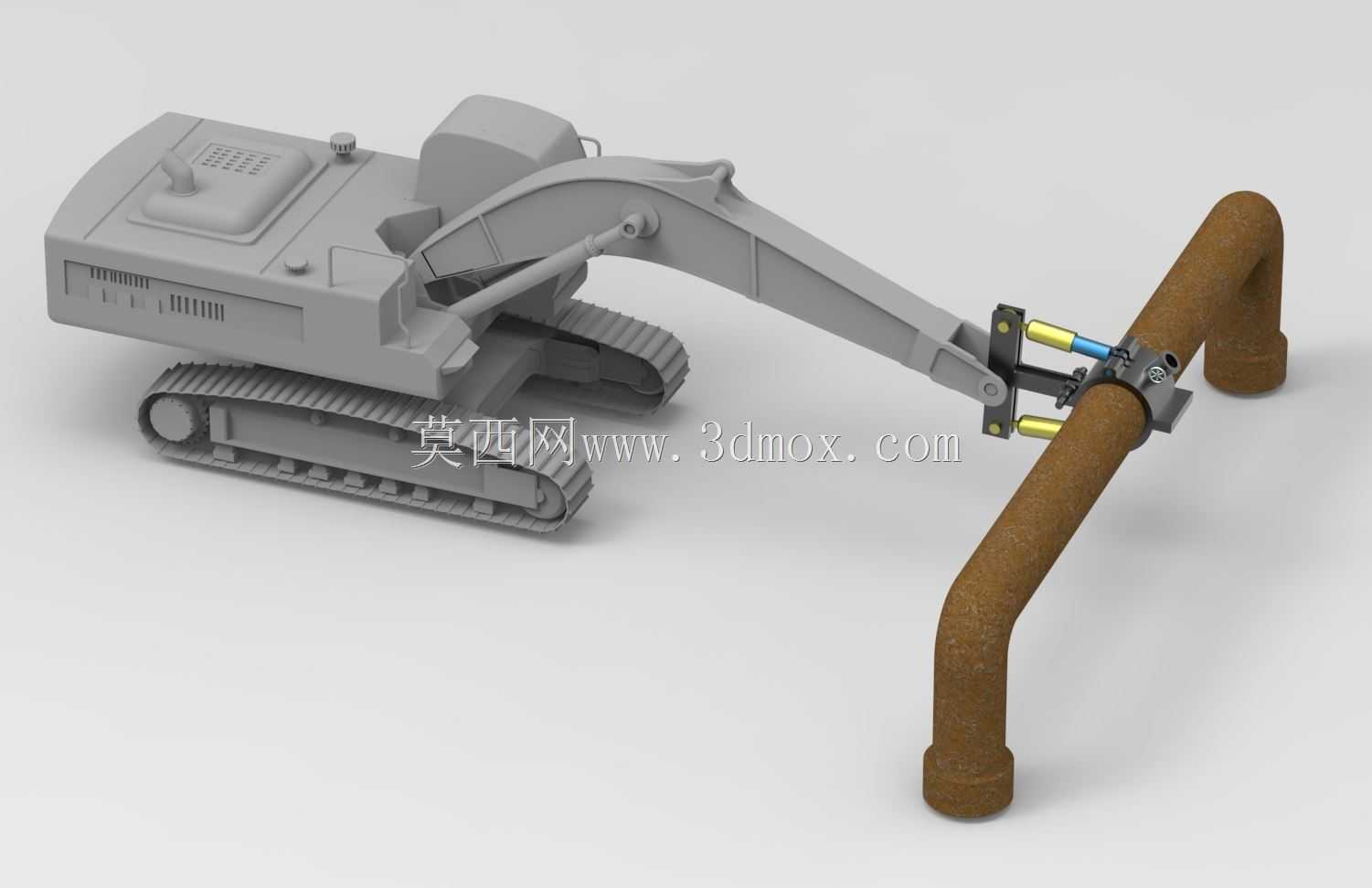

在油气输送、市政供水管网的户外应急抢修场景中，带压管道泄漏处置一直是一线作业的难点，常规堵漏作业往往需要先关停管线泄压，不仅影响下游正常供能供水，处置周期长还容易扩大泄漏造成的次生影响，这款适配车载液压系统的堵漏装置，正是针对无停输条件下的极端泄漏场景设计。整套装置依托作业车辆自带的液压系统提供动力，无需额外配置动力源，作业时可快速从车载工具舱取出部署，整套夹持机构采用对开式环抱结构，适配常见的中小口径金属输送管道，夹具体的贴合面预留了密封垫安装槽，可根据管道内输送介质、运行压力更换不同材质的密封件，从常温清水到带一定腐蚀性的油气介质都能适配。设计阶段优先考虑了作业效率与安装边界，整套夹持机构的开合行程覆盖常规管径的安装间隙，作业时无需对泄漏管道表面做过度打磨处理，仅需清理表面浮锈与大块凸起即可对位安装，两侧的液压作动缸采用对称布置，夹紧力输出均匀，不会出现单侧偏压导致的密封失效问题，作动缸的行程预留了足够的补偿量，即使管道因腐蚀存在局部壁厚减薄、圆度偏差的情况，也能保证密封面完全贴合管壁。从结构细节来看，夹具体与液压作动缸之间采用铰接连接，可自适应管道的小角度倾斜，避免硬连接带来的装配应力，前端的夹紧臂采用杠杆式力放大结构，在液压系统额定工作压力下，可输出足够的夹紧力满足中低压管道的带压堵漏需求，整套装置的外形尺寸控制在单人可搬运的范围内，作业时仅需两人配合即可完成对位、夹紧、锁止的全流程操作，相比传统的焊接堵漏、卡箍堵漏作业，无需动火，在易燃易爆介质的输送管道上作业安全性更高。装置的安装边界充分考虑了户外管线的复杂工况，对于管道弯头附近、短节连接位置的泄漏点，夹具体的结构做了避空设计，不会与相邻的管道结构发生干涉，锁止机构采用机械自锁结构，当液压系统卸压后，夹紧力也不会出现衰减，可长期保持密封状态直到管线完成计划性检修。整套结构的受力路径经过优化，夹紧作业时的作用力全部作用在管道径向，不会对管道产生额外的轴向推力，避免对老旧管道造成额外的载荷损伤，适配的车载液压接口采用通用快插接头，可与多数工程作业车辆的液压输出端口直接匹配，无需额外转换接头。
