地下电缆敷设导向牵引作业装置

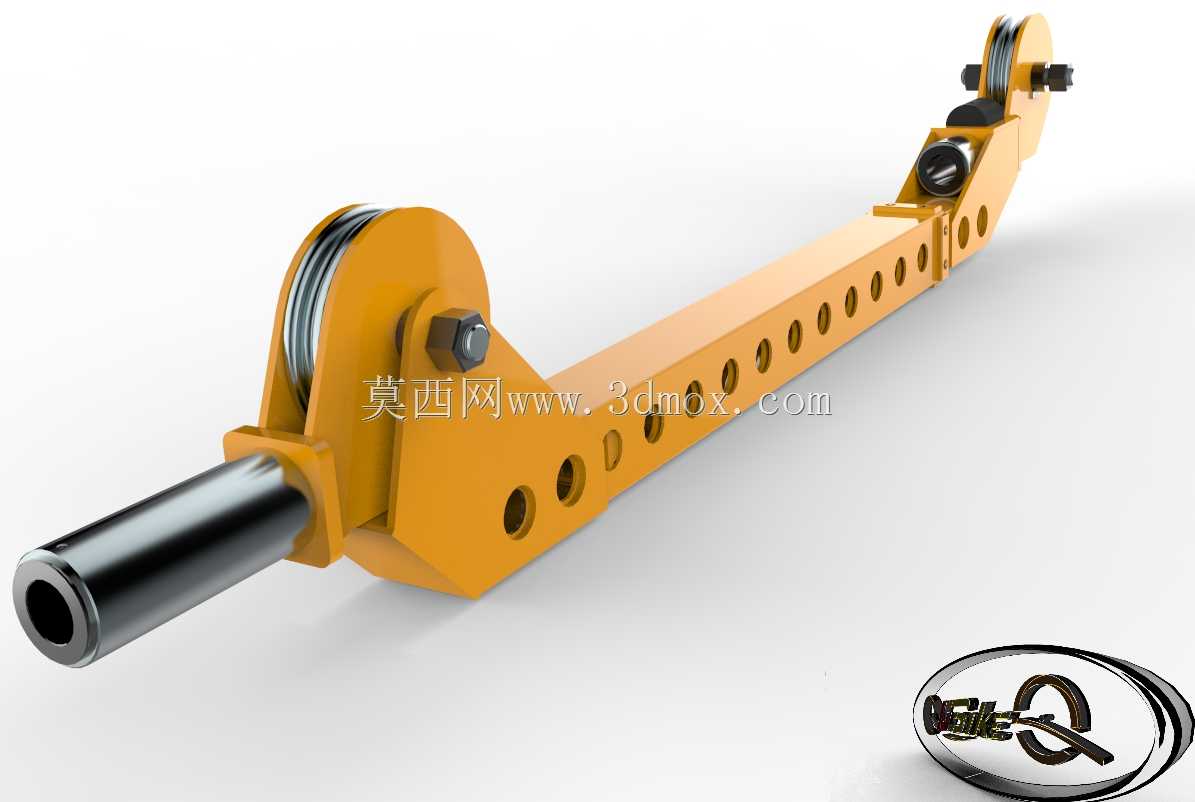

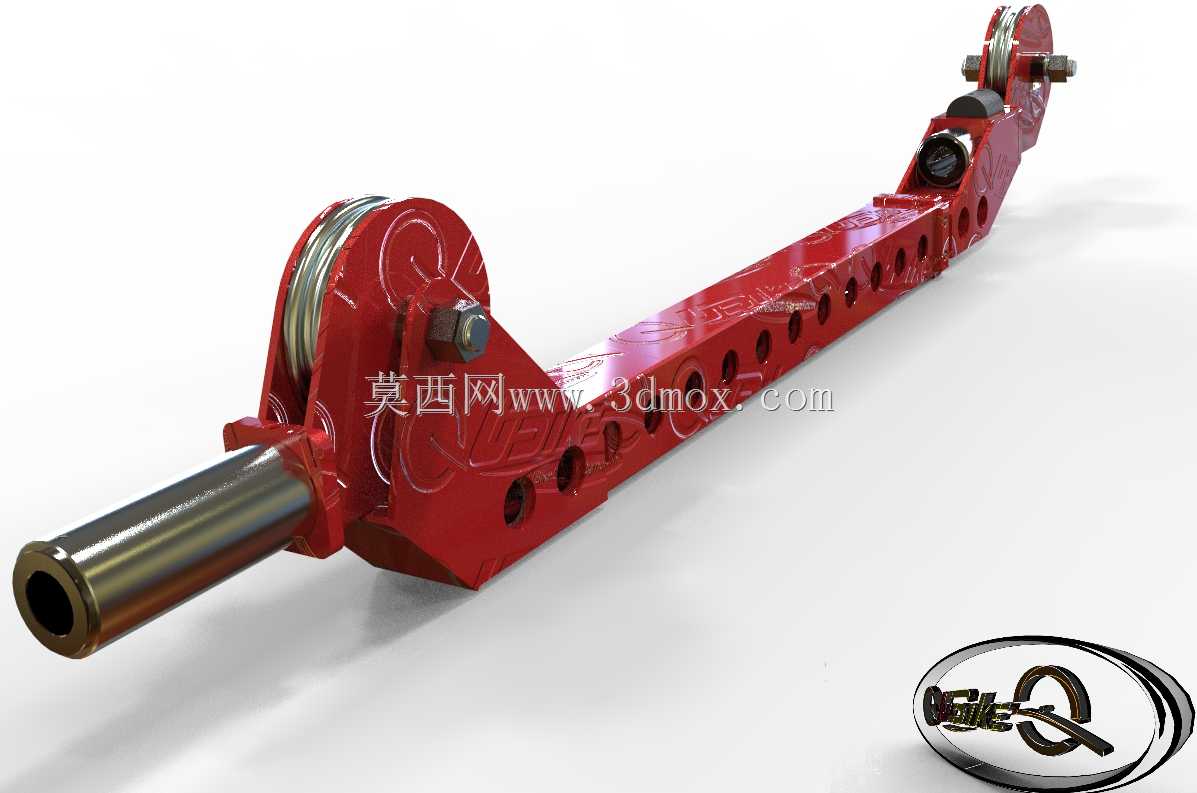

在城市地下管网改造、电力廊道线缆铺设作业场景中，这类长梁式双滑轮牵引构件是电缆展放环节的核心导向受力部件，主要承担电缆穿管、转角展放过程中的滑动导向与受力承载作用，避免电缆外皮与井壁、管口硬摩擦造成绝缘层破损，同时降低牵引过程中的摩擦阻力，让大截面电缆的长距离敷设作业更顺畅。从结构设计逻辑来看，主体采用长条形箱型梁式承载结构，梁身开设多组等距减重孔，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自重，方便施工人员在狭窄的电缆井、廊道内搬运移位。两端的导向滑轮组采用深槽式轮体设计，轮槽弧度匹配常规中低压电力电缆的外径曲率，轮体配套耐磨衬套与销轴连接结构，转动过程无卡滞，能承受电缆展放时的侧向挤压力与轴向牵引力。一端的圆柱插接轴是整个装置的安装定位基准，作业时可直接插入电缆井口预设的安装基座孔位，或者搭配快装固定夹锁定在廊道侧壁的预埋挂点上，不需要额外焊接固定，拆装移位效率很高。设计过程中充分考虑了地下作业的复杂工况，主体承载梁采用高强度合金钢板冲压焊接成型，表面做防锈耐磨涂覆处理，能适应电缆井内潮湿、多泥沙的作业环境，不会因为短期浸水、沾附泥沙出现锈蚀卡滞。滑轮轮缘做了圆弧倒角处理，即使电缆展放过程中出现小幅偏摆，也不会刮伤电缆外护套。从安装边界来看，插接轴的直径与常规电缆井口的预留安装孔尺寸匹配，整体梁长覆盖常规电缆井内的导向作业距离，两端滑轮的高度差经过匹配设计，能保证电缆展放时的进线、出线角度处于合理范围，避免出现过小弯折半径损伤电缆线芯。实际作业时，该装置可单独作为井口导向部件使用，也可多组串联布置在电缆廊道的转角、高差变化位置，形成连续的导向支撑路径，配合牵引机完成大长度电缆的展放作业，相比传统的固定钢管导向结构，能降低至少四成的牵引摩擦阻力，同时大幅减少电缆外皮磨损的概率。梁身的减重孔除了减重作用，也可作为临时捆绑点，作业时可根据现场需要穿入绑带将装置临时固定在周边的管道、支架上，适配不同现场的安装条件，不需要额外加工定制安装位，适配性更强。
