工业厂房单侧支撑折返式钢楼梯结构

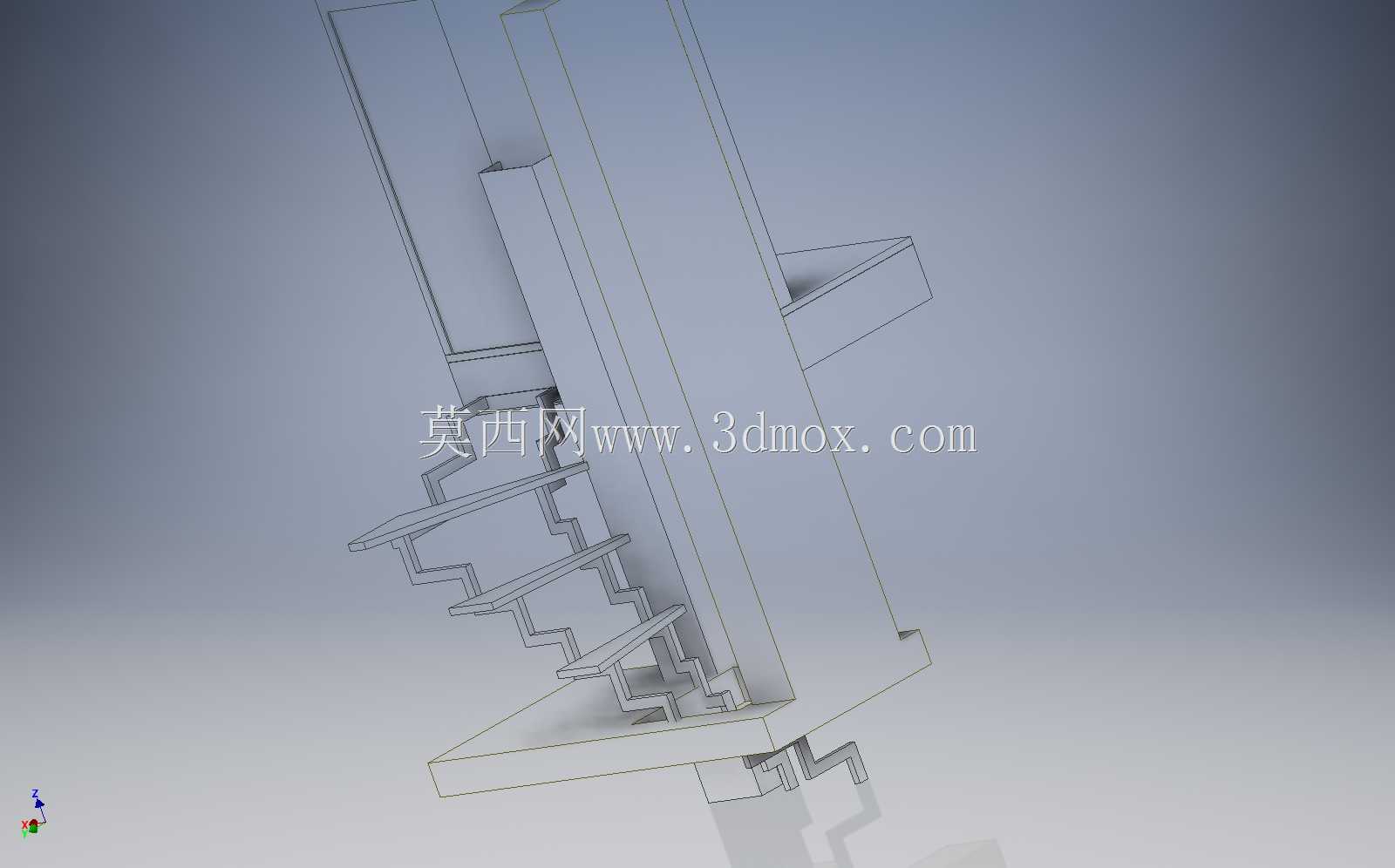

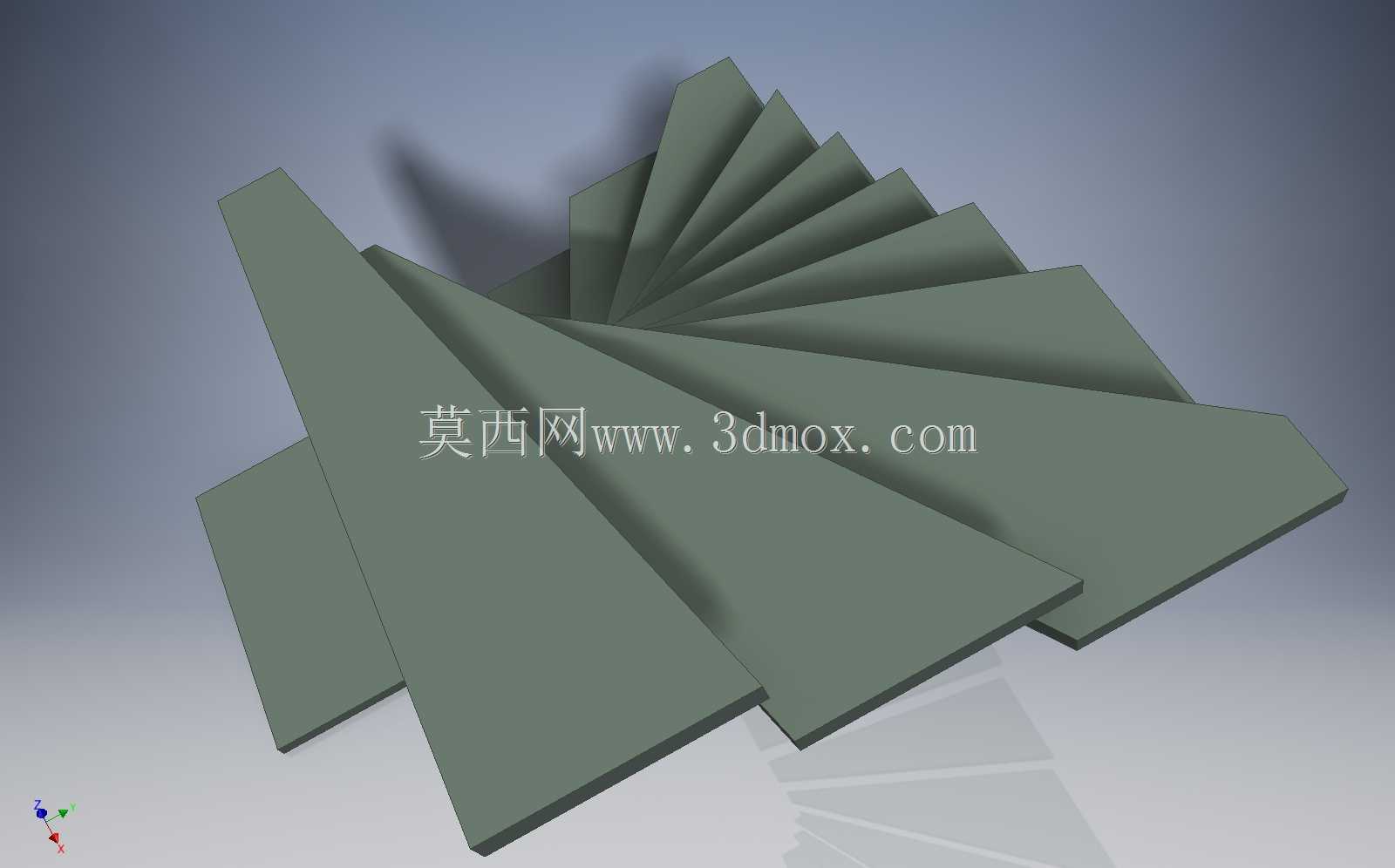

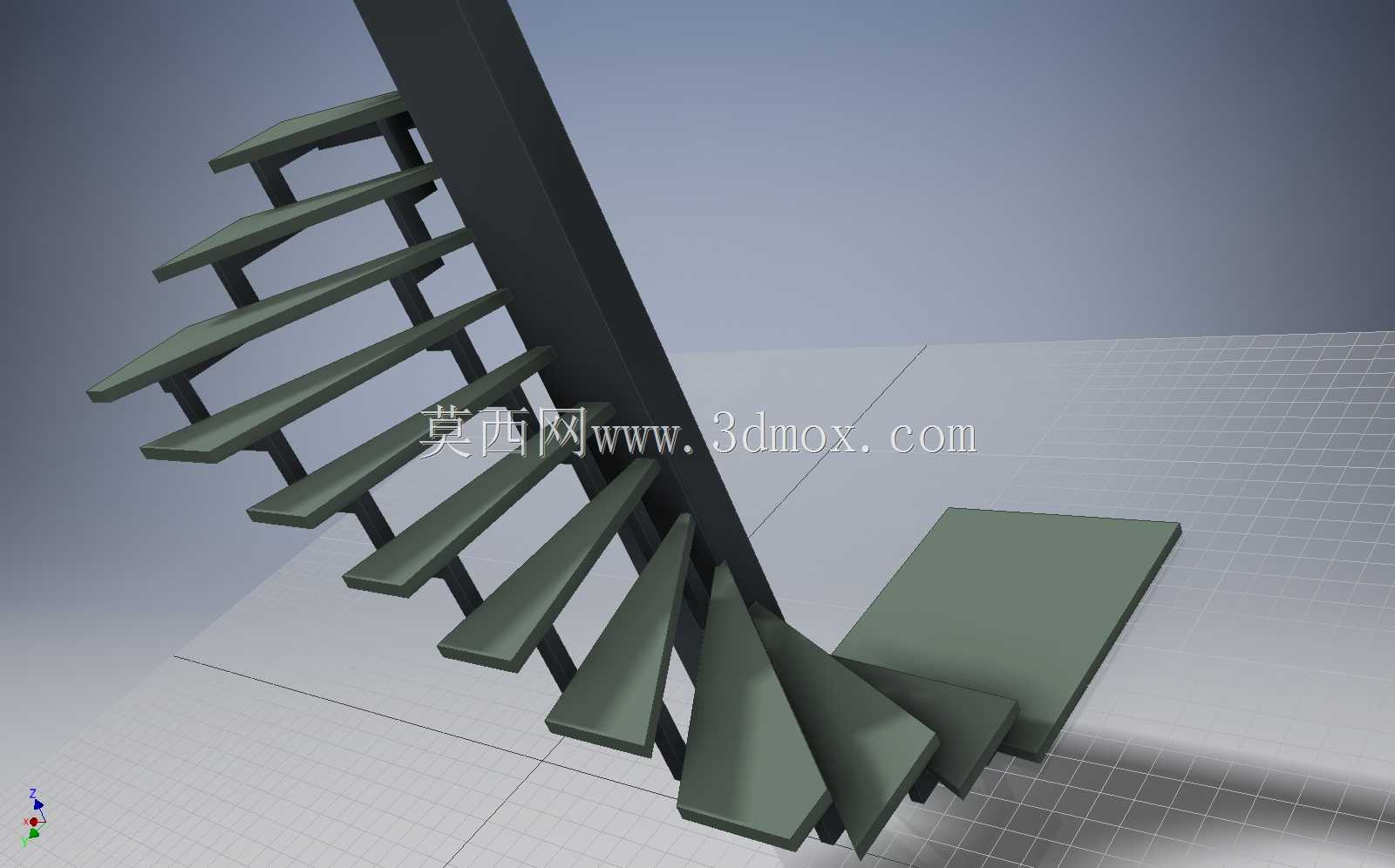

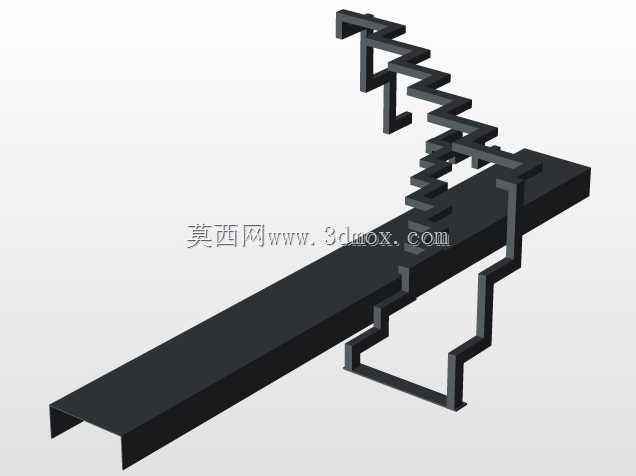

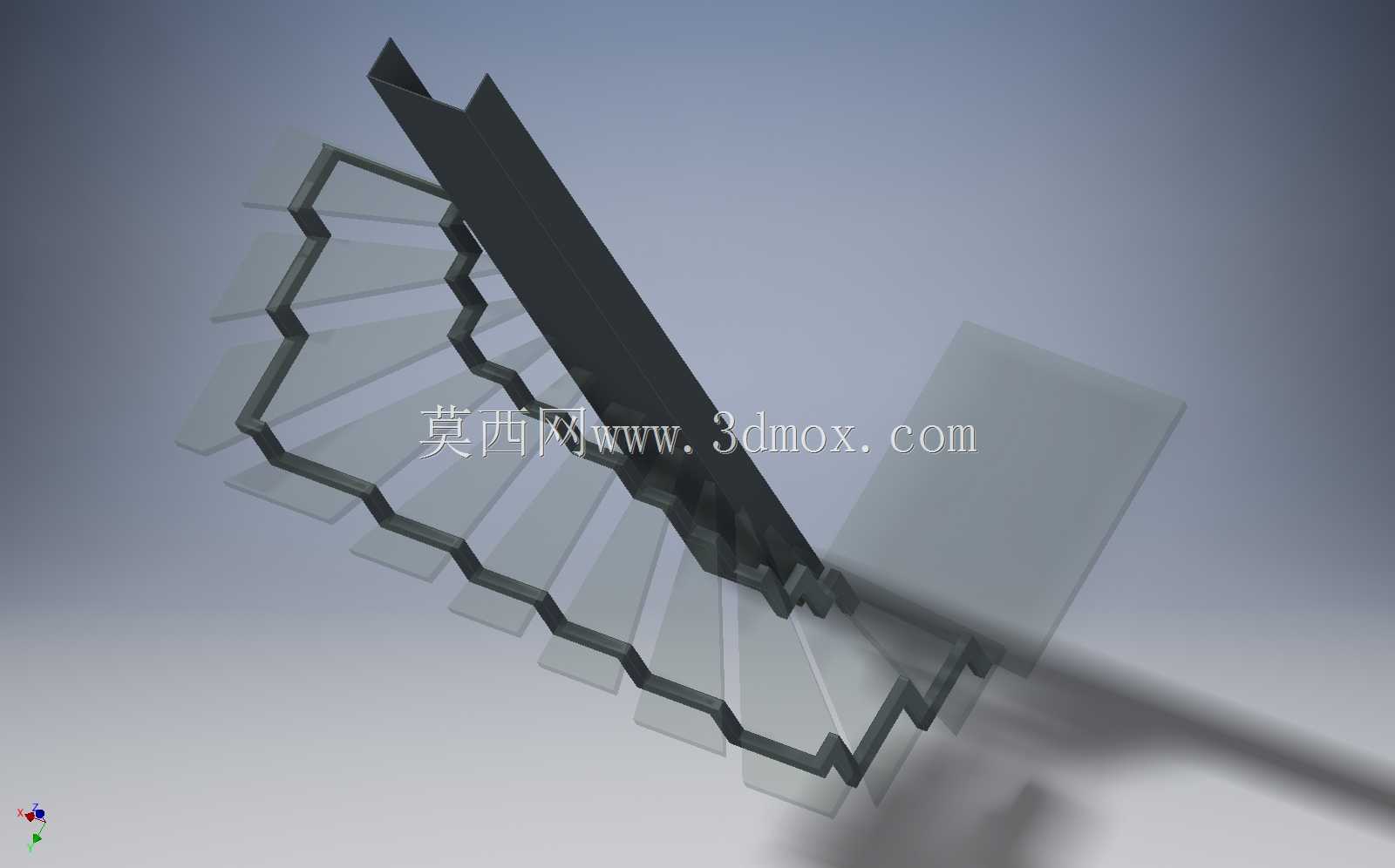

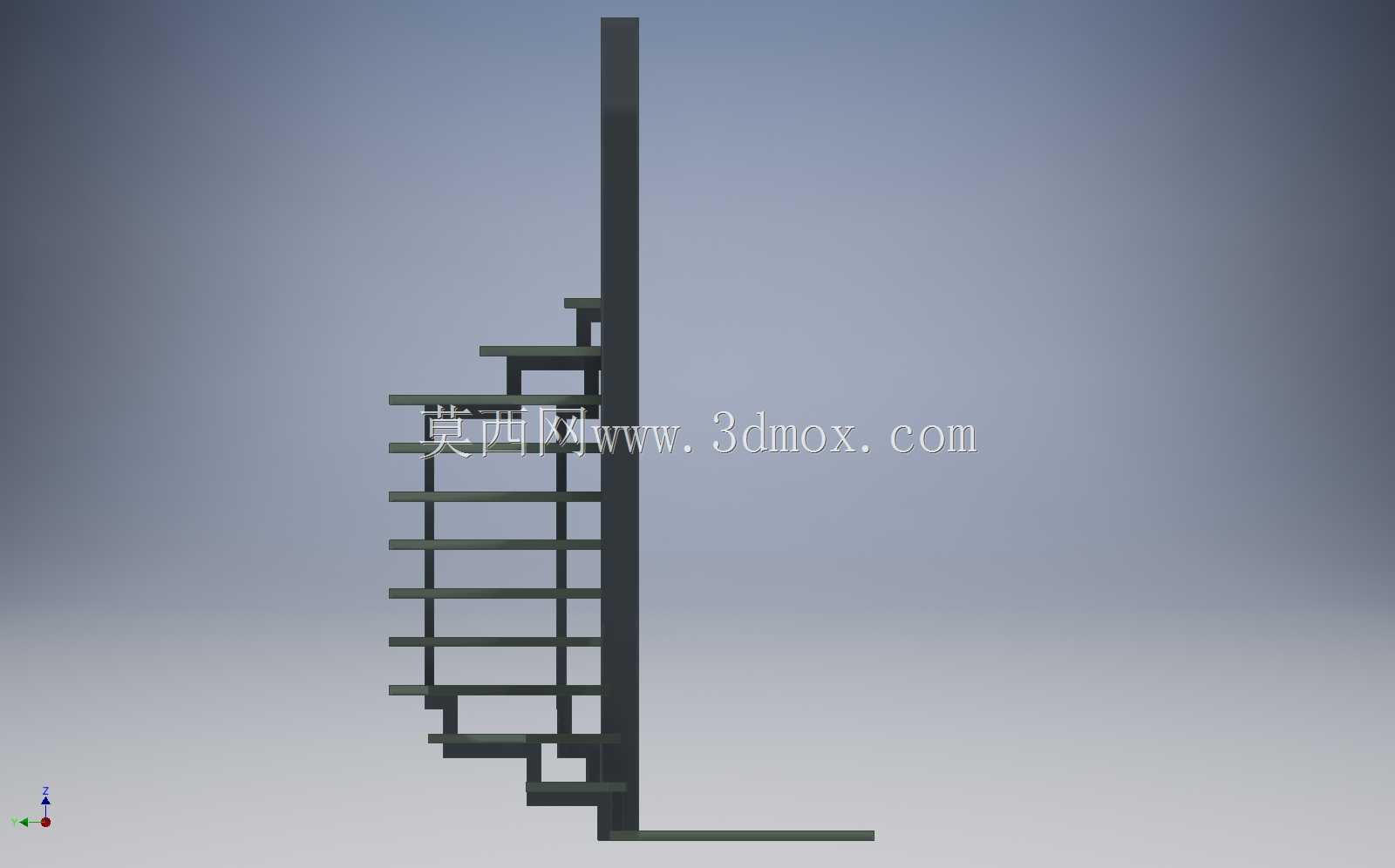

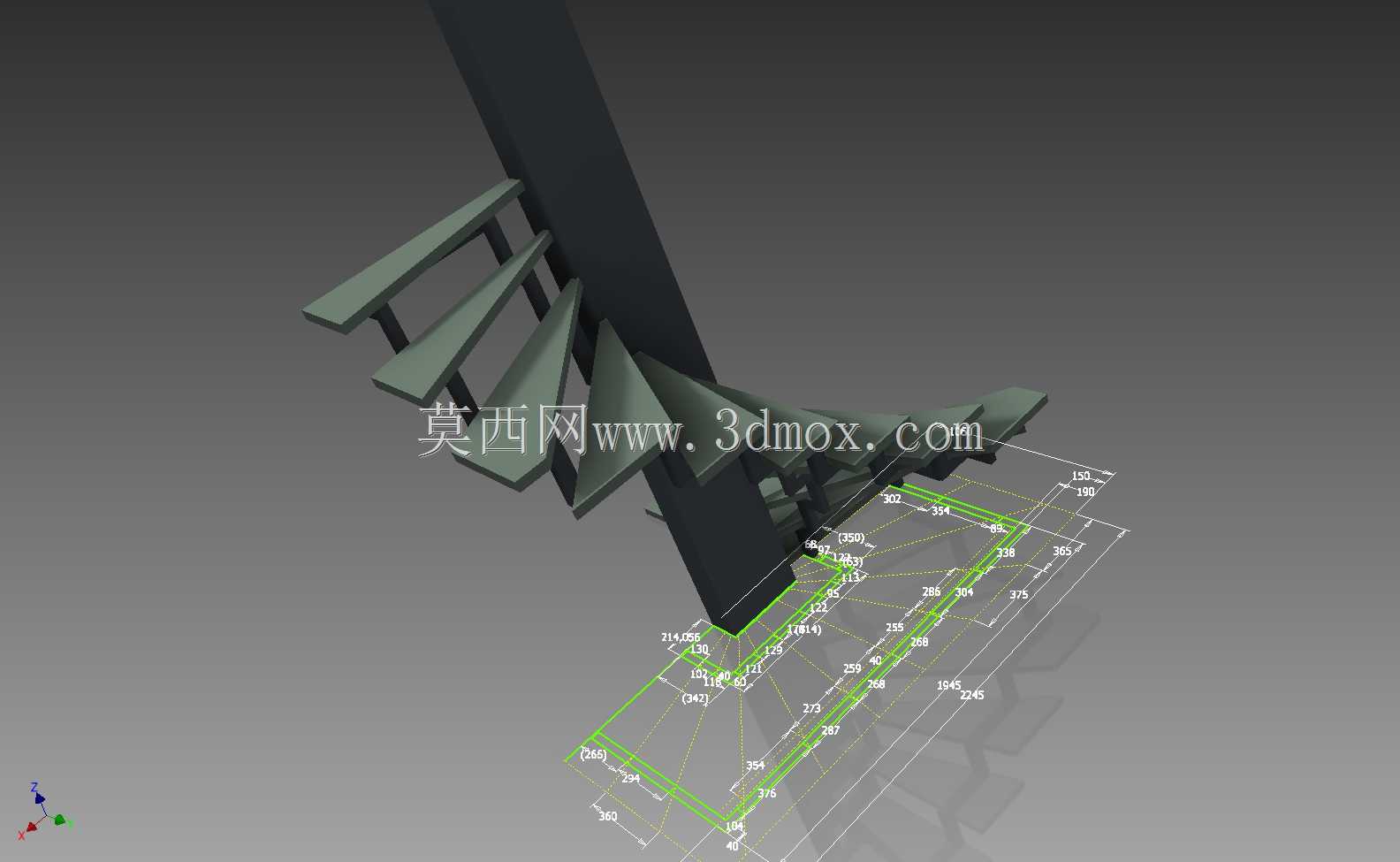

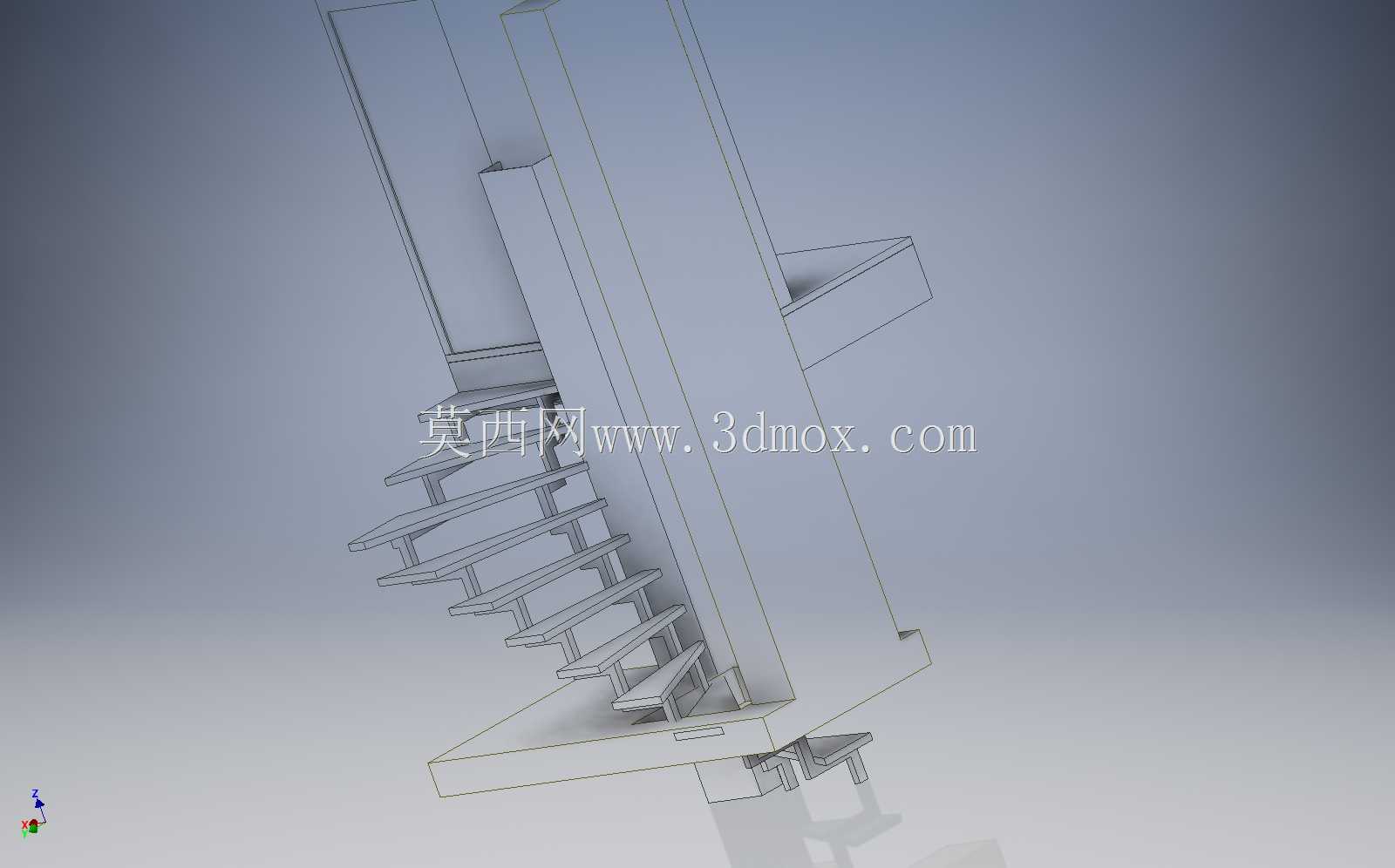

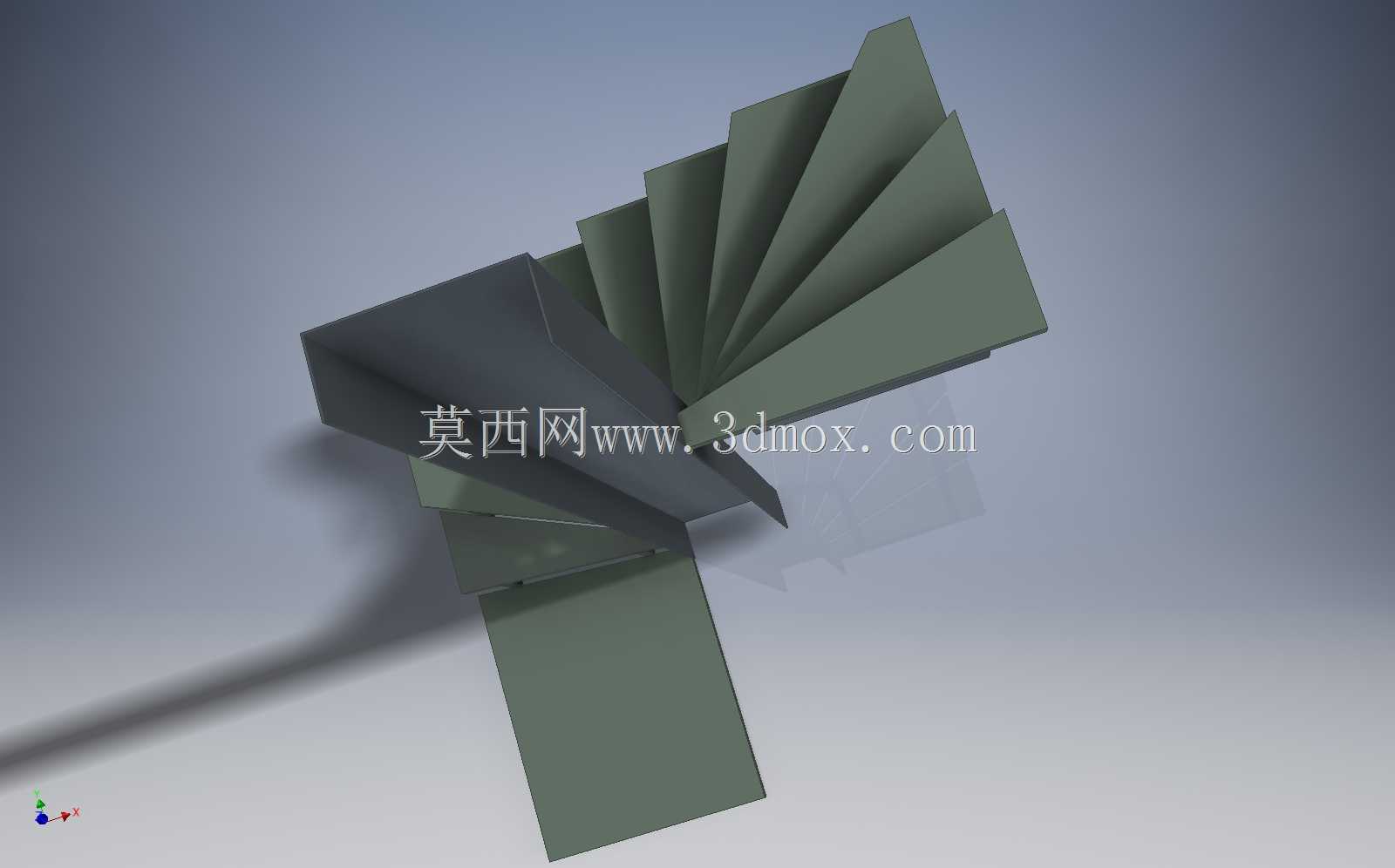

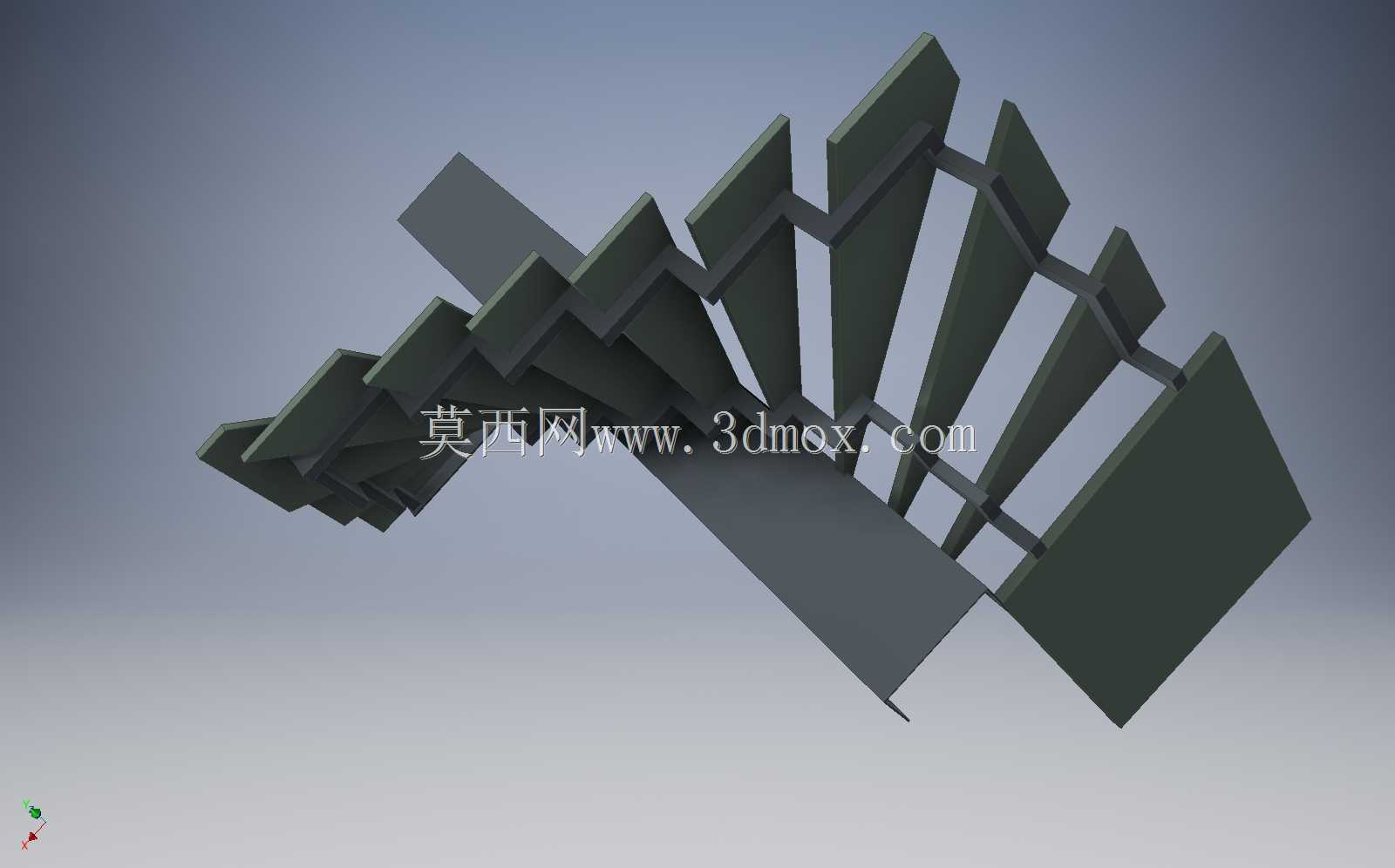

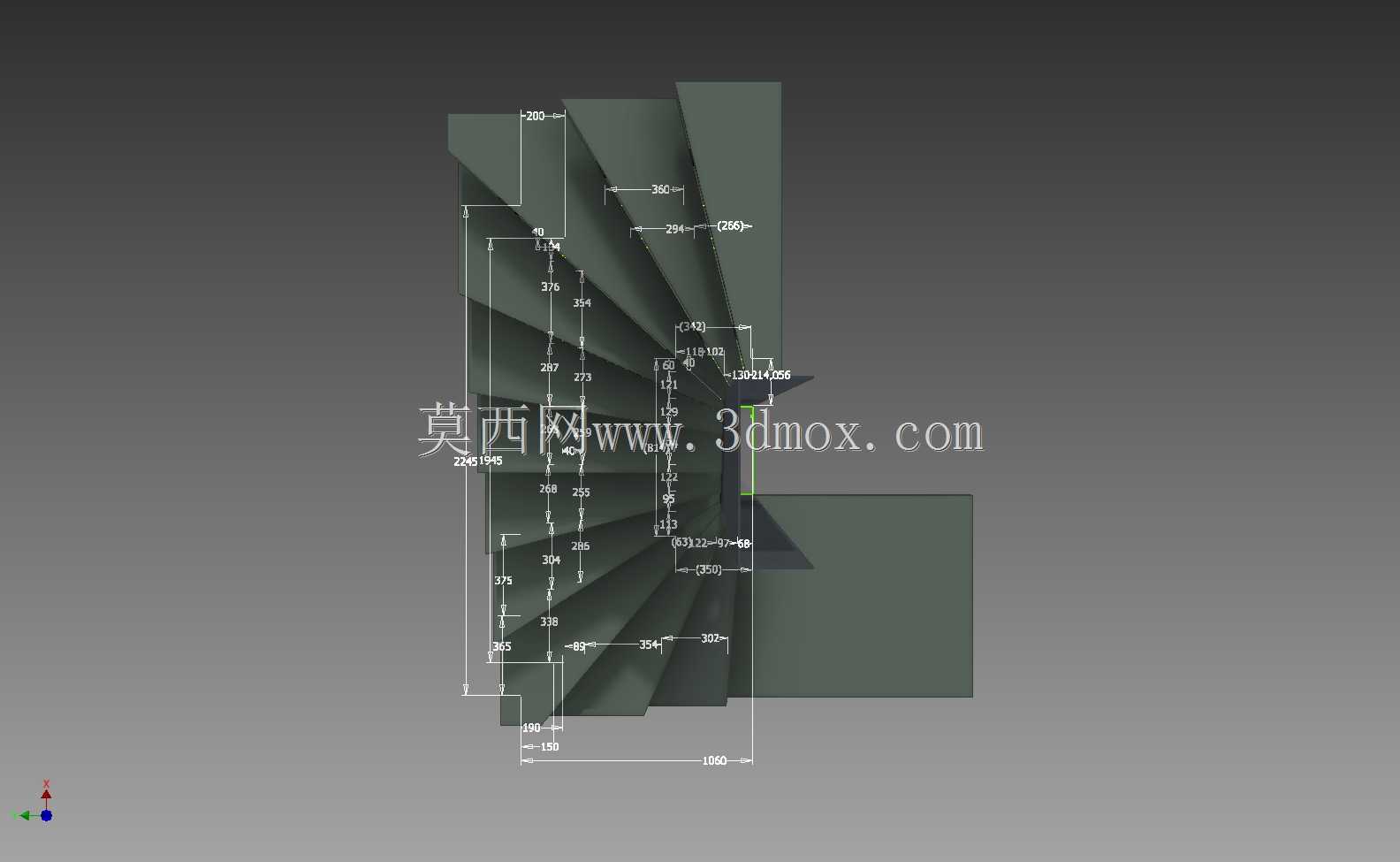

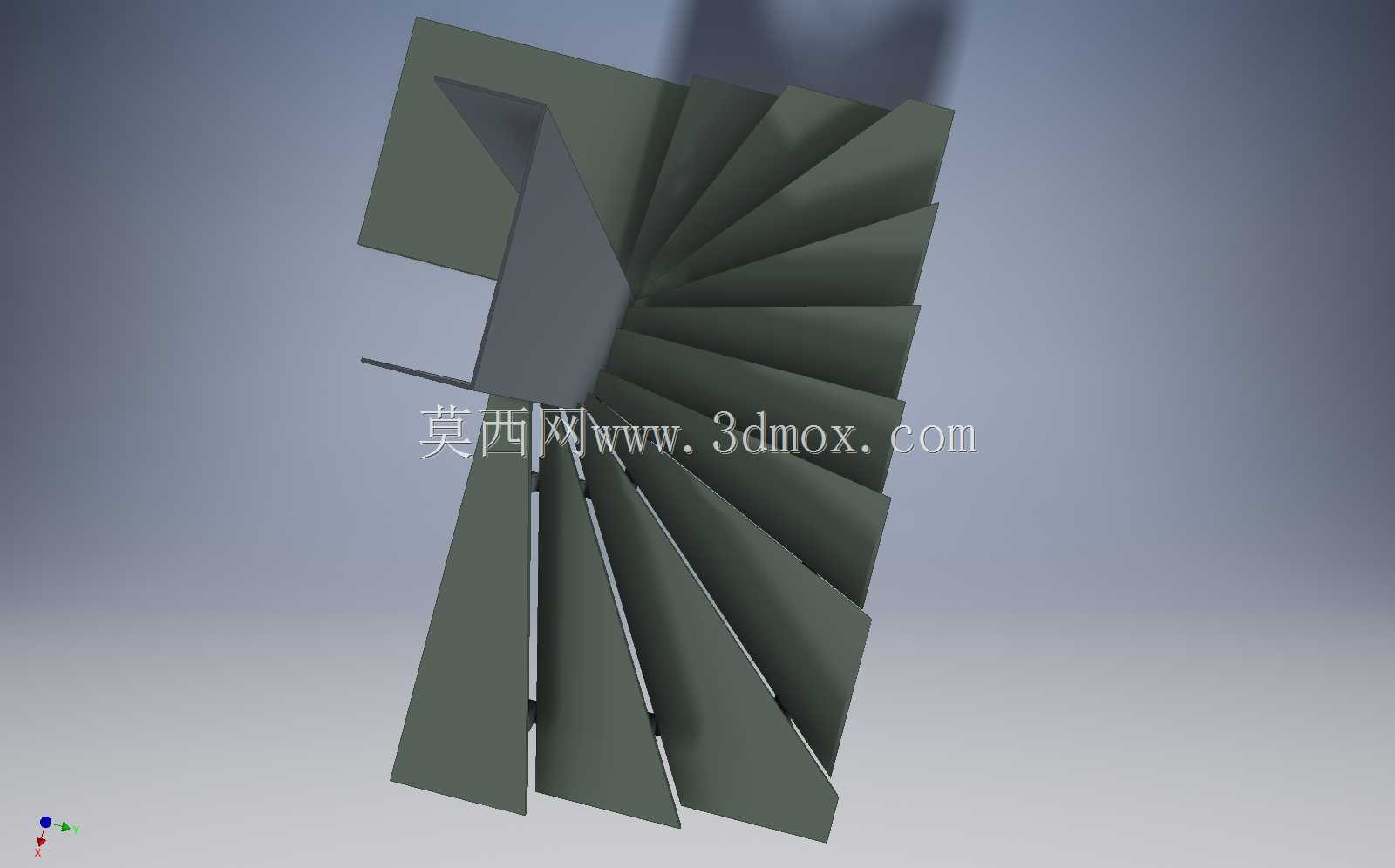

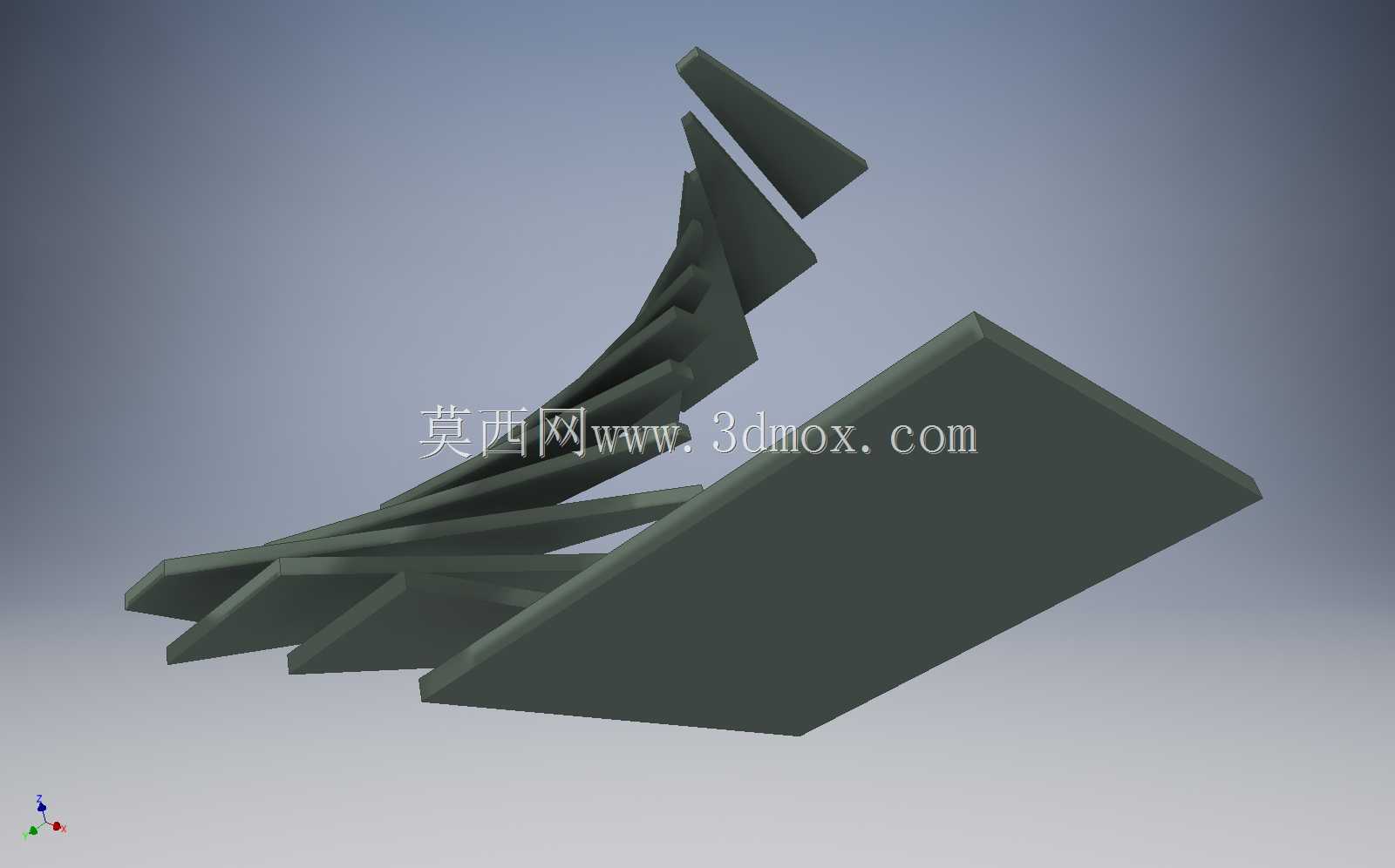

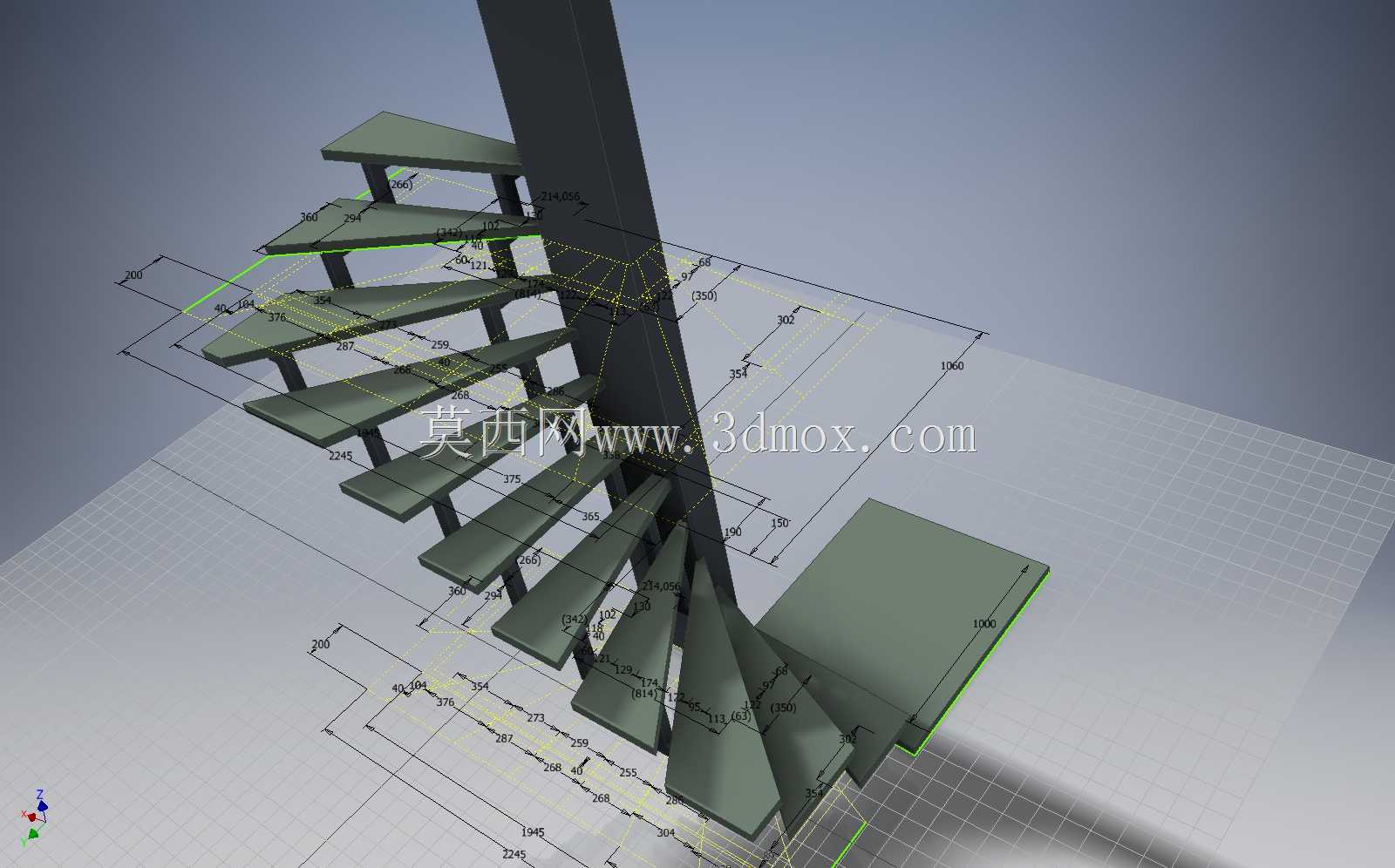

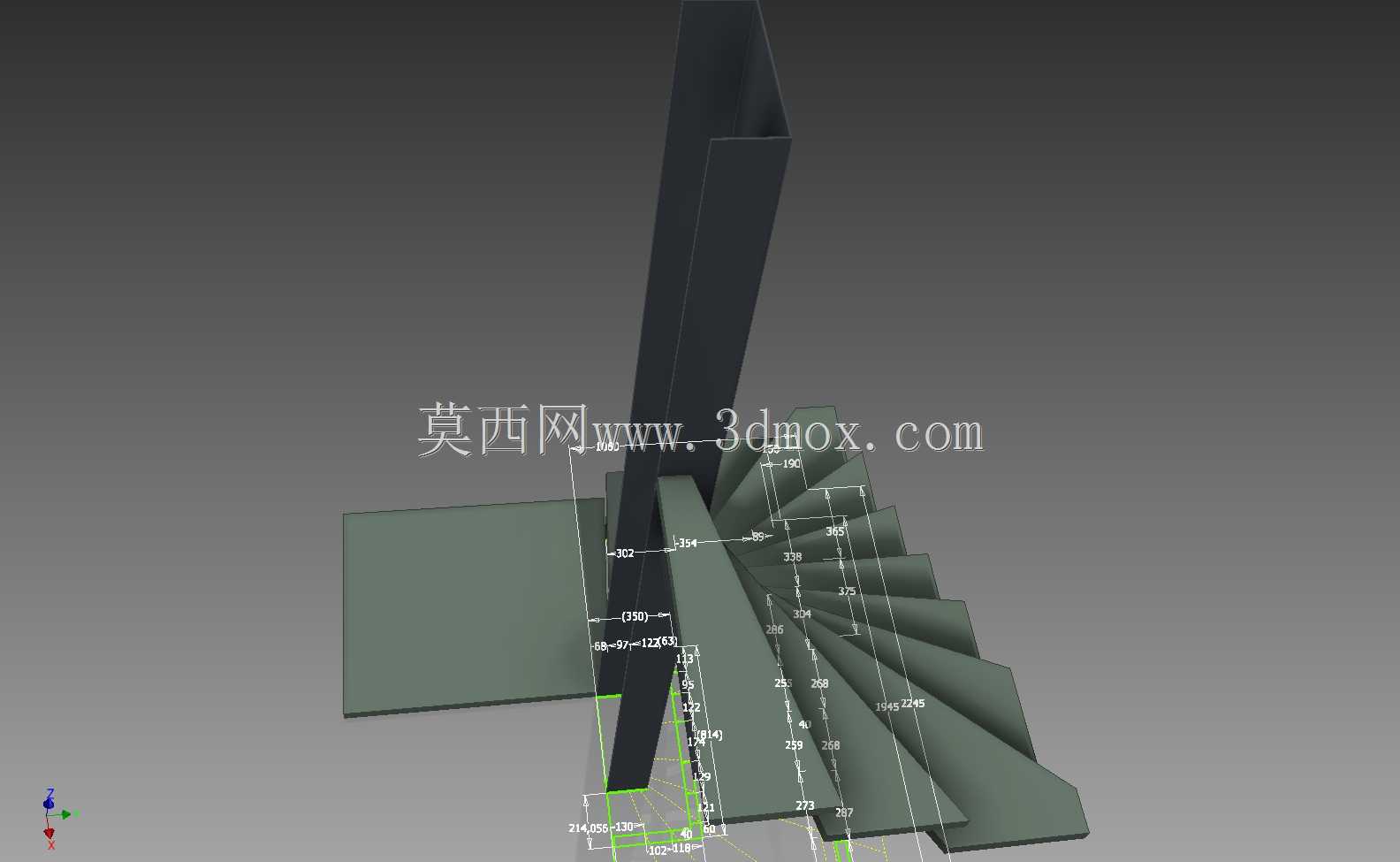

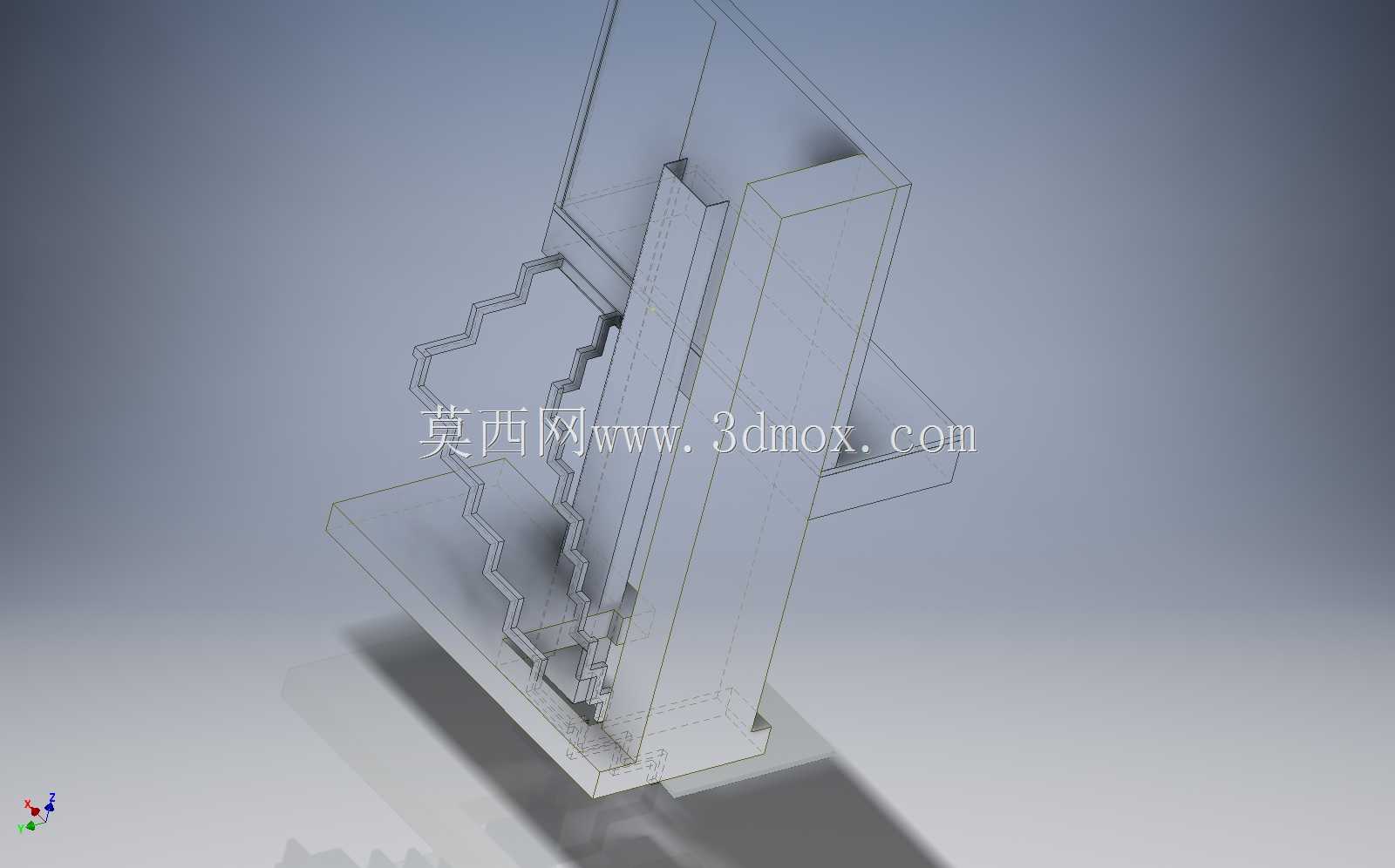

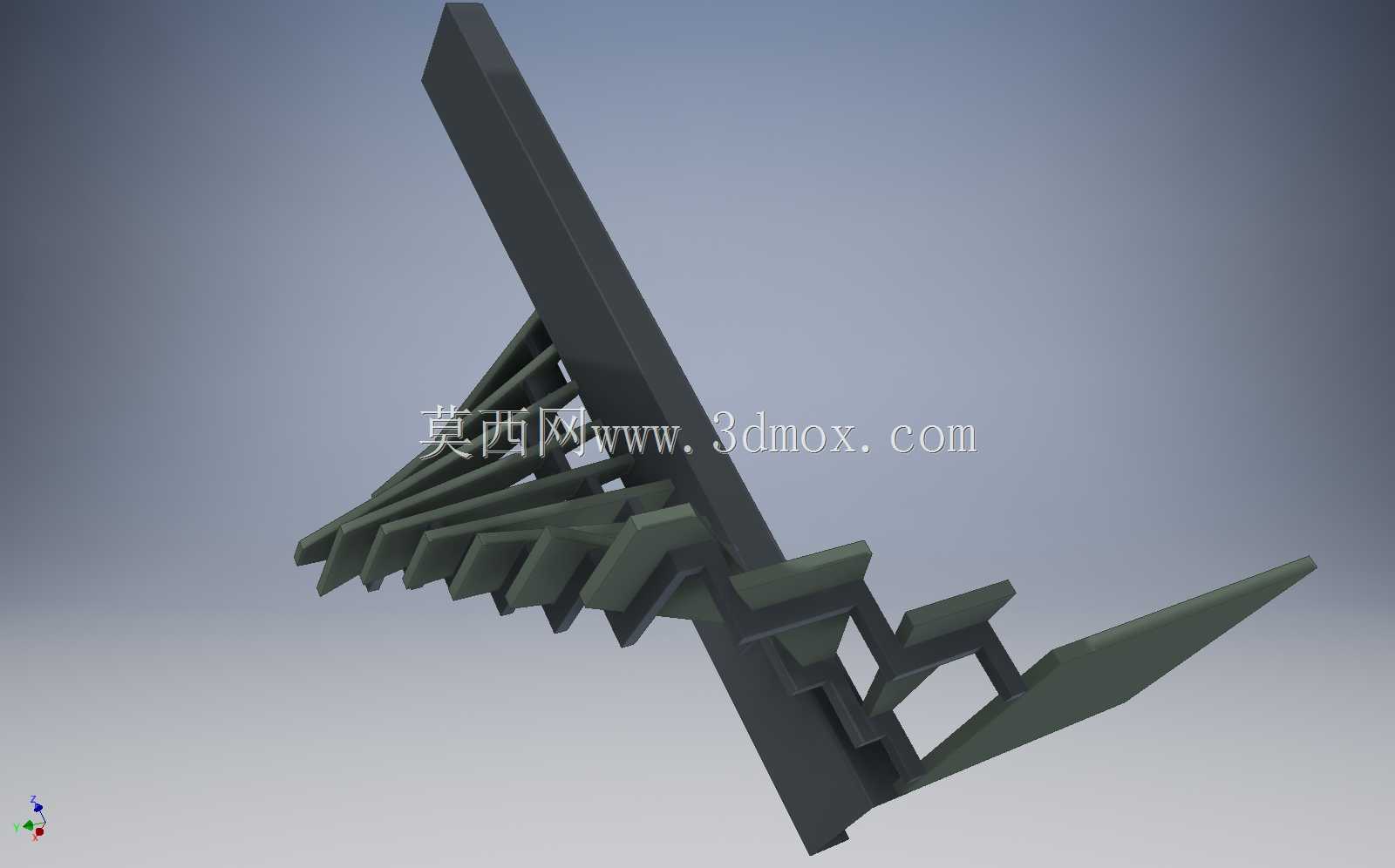

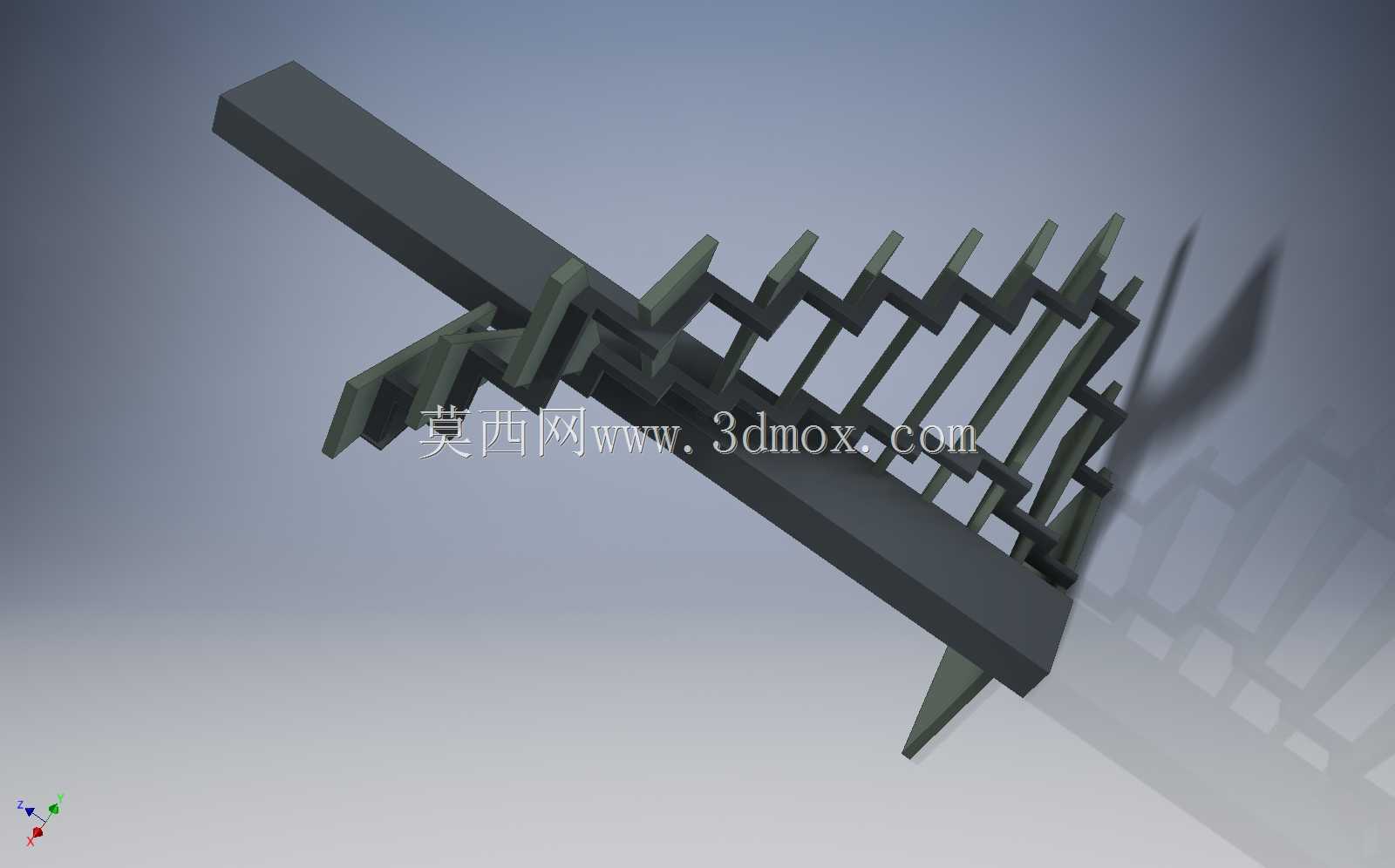

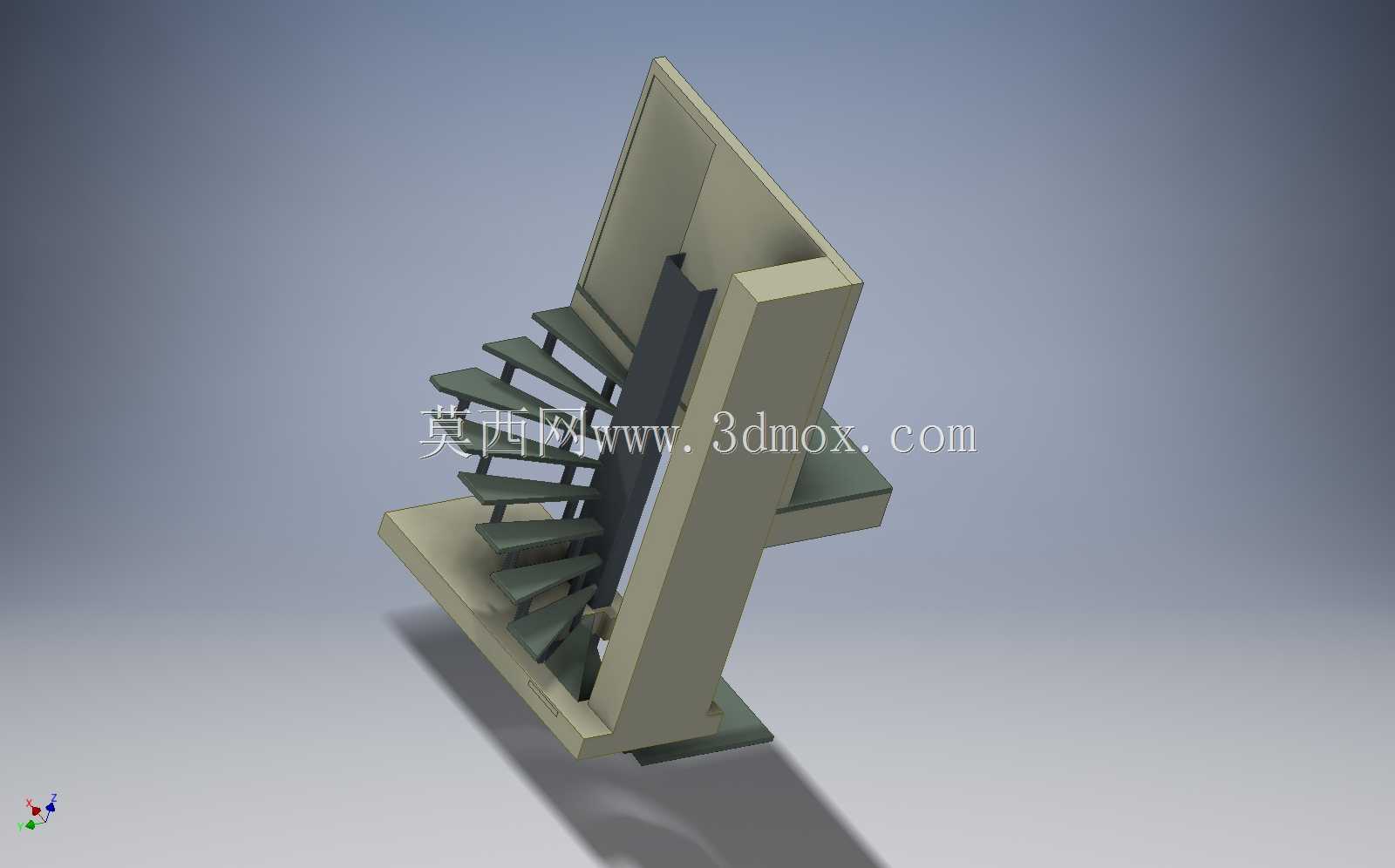

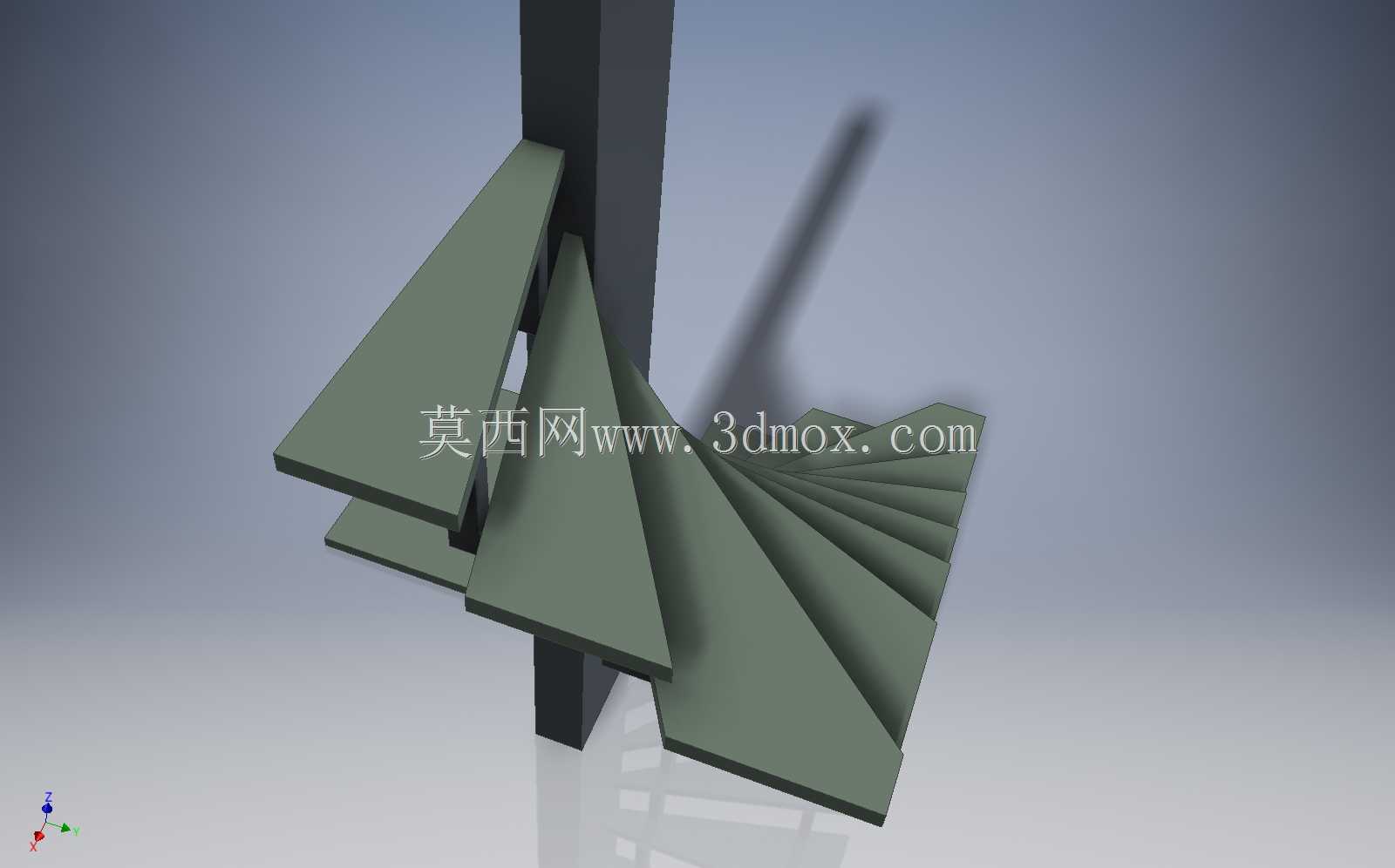

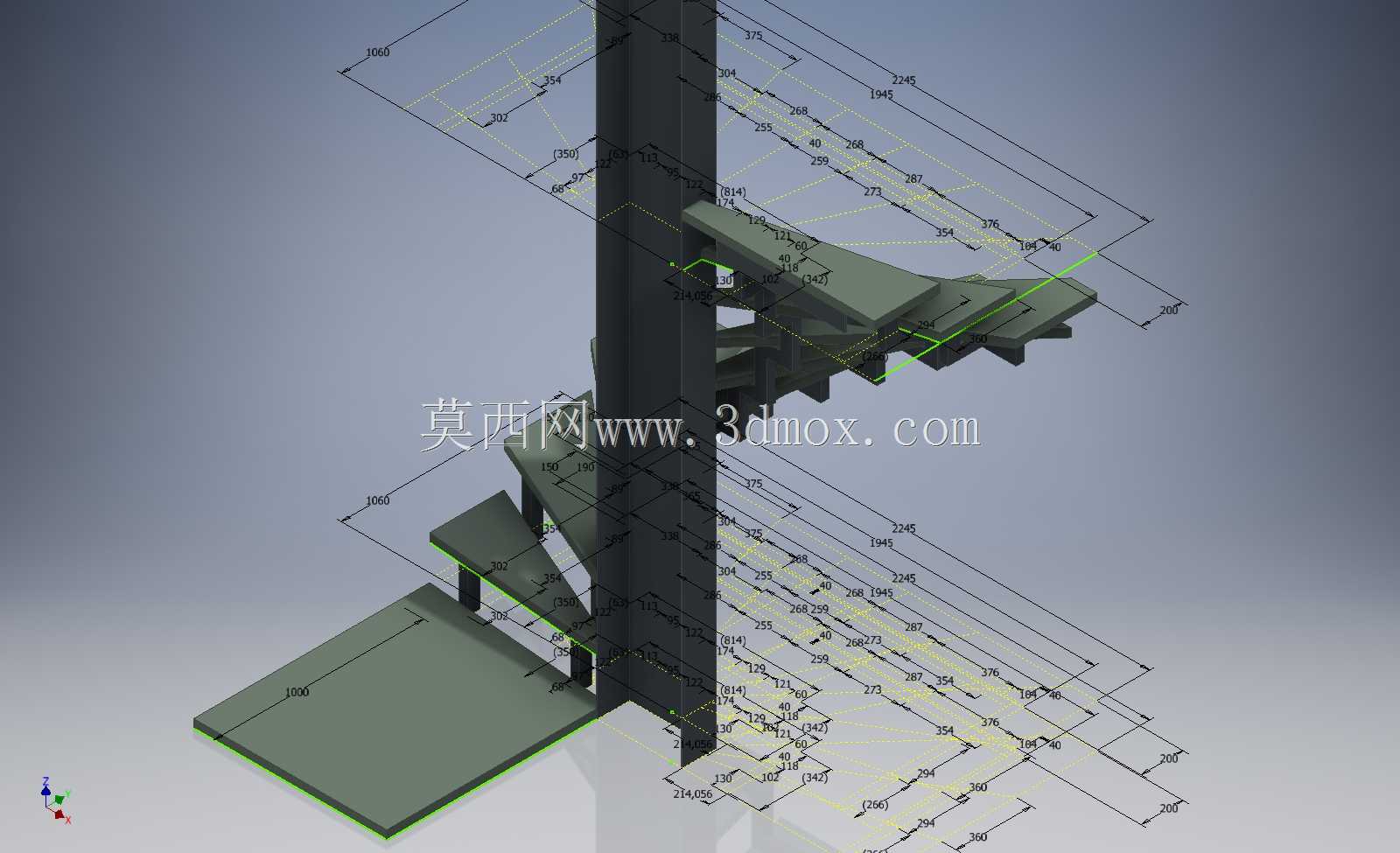

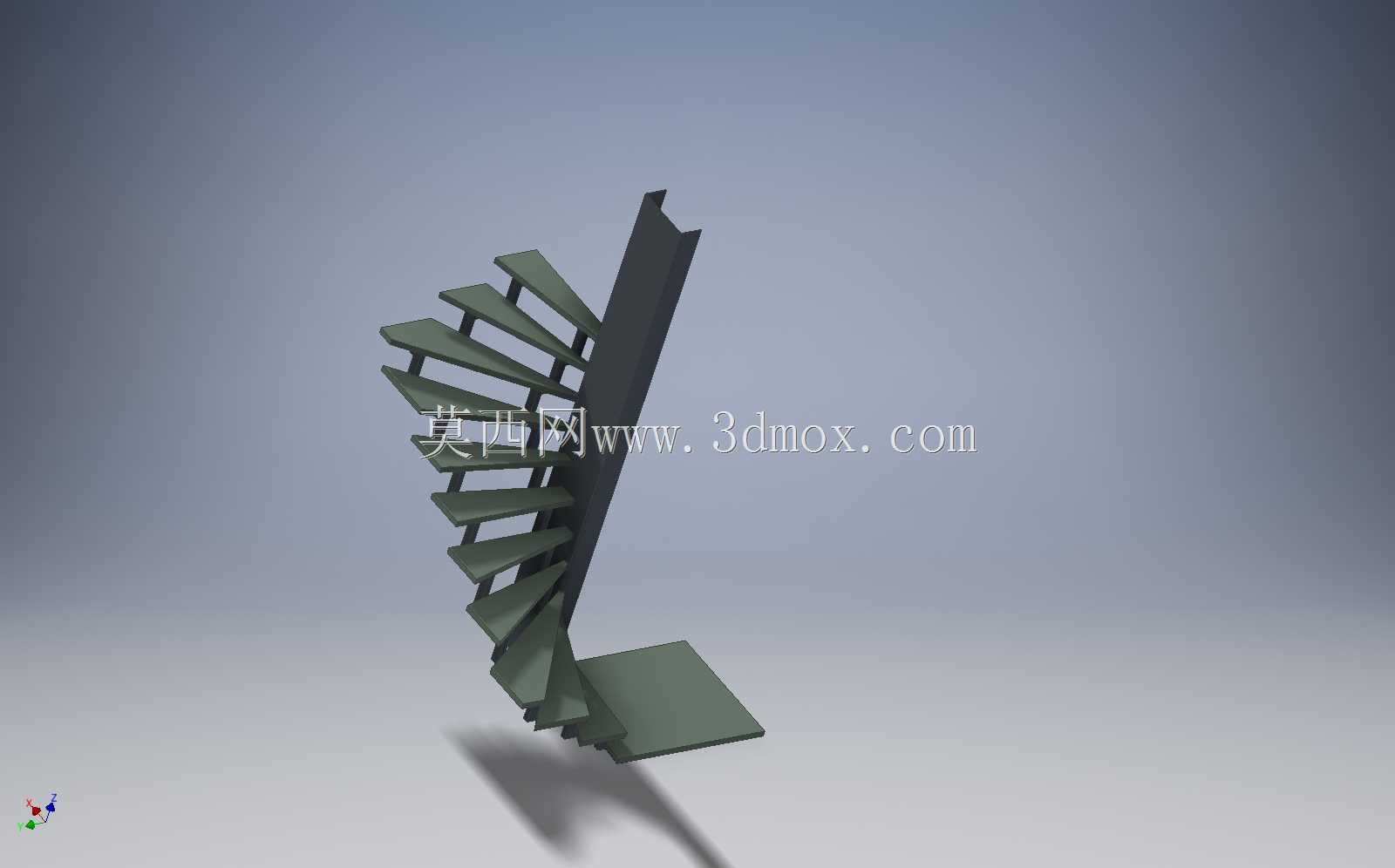

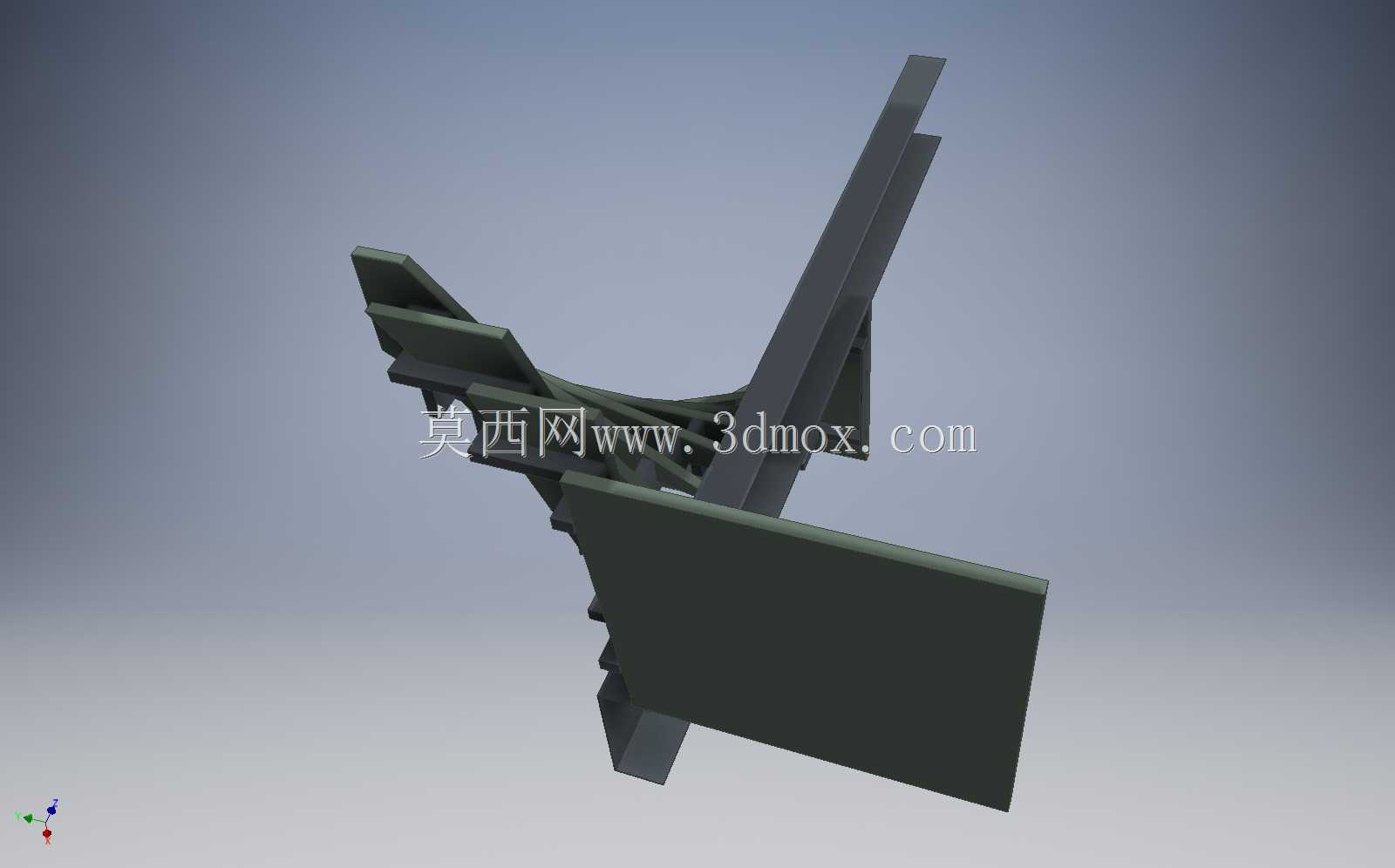

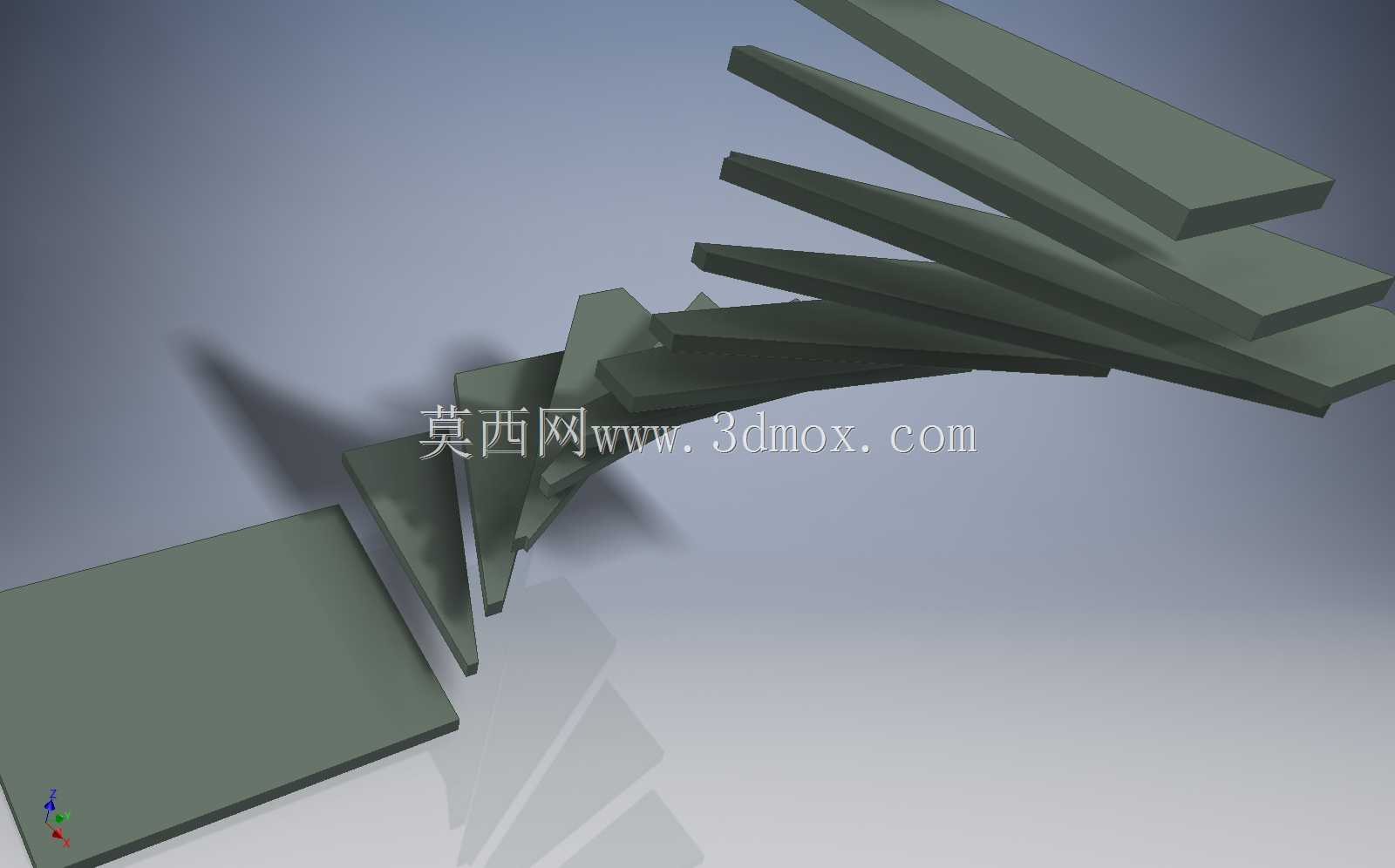

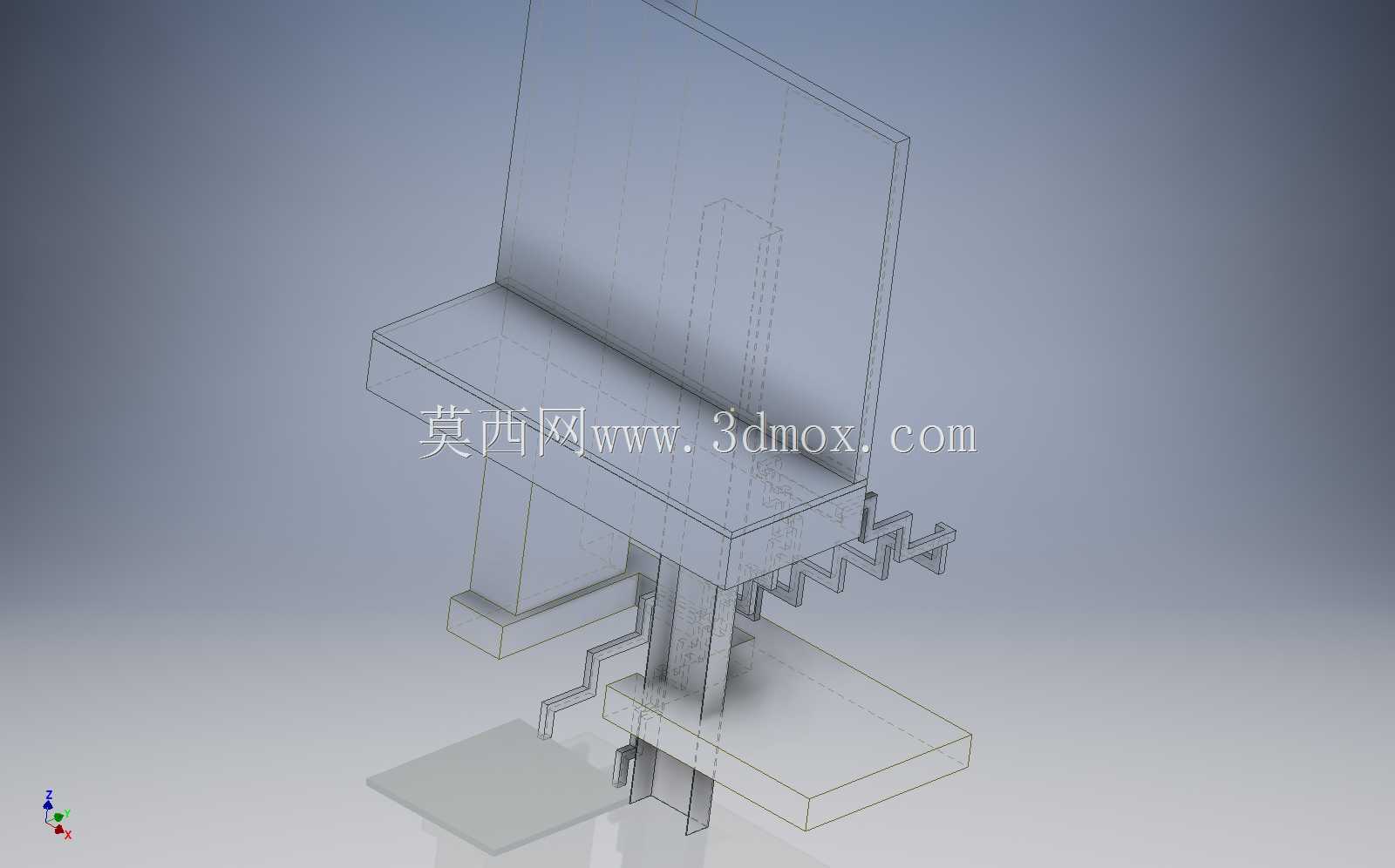

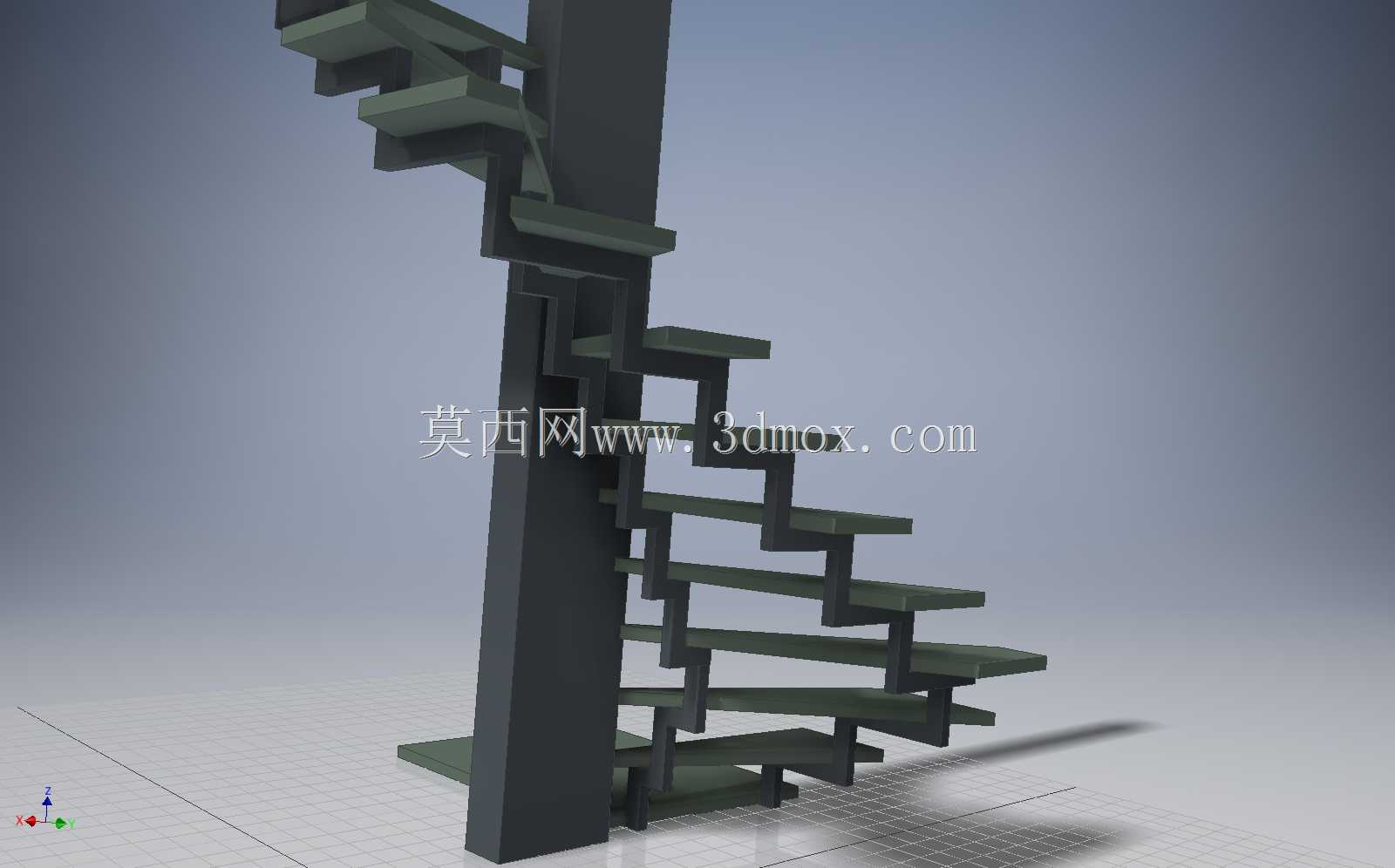

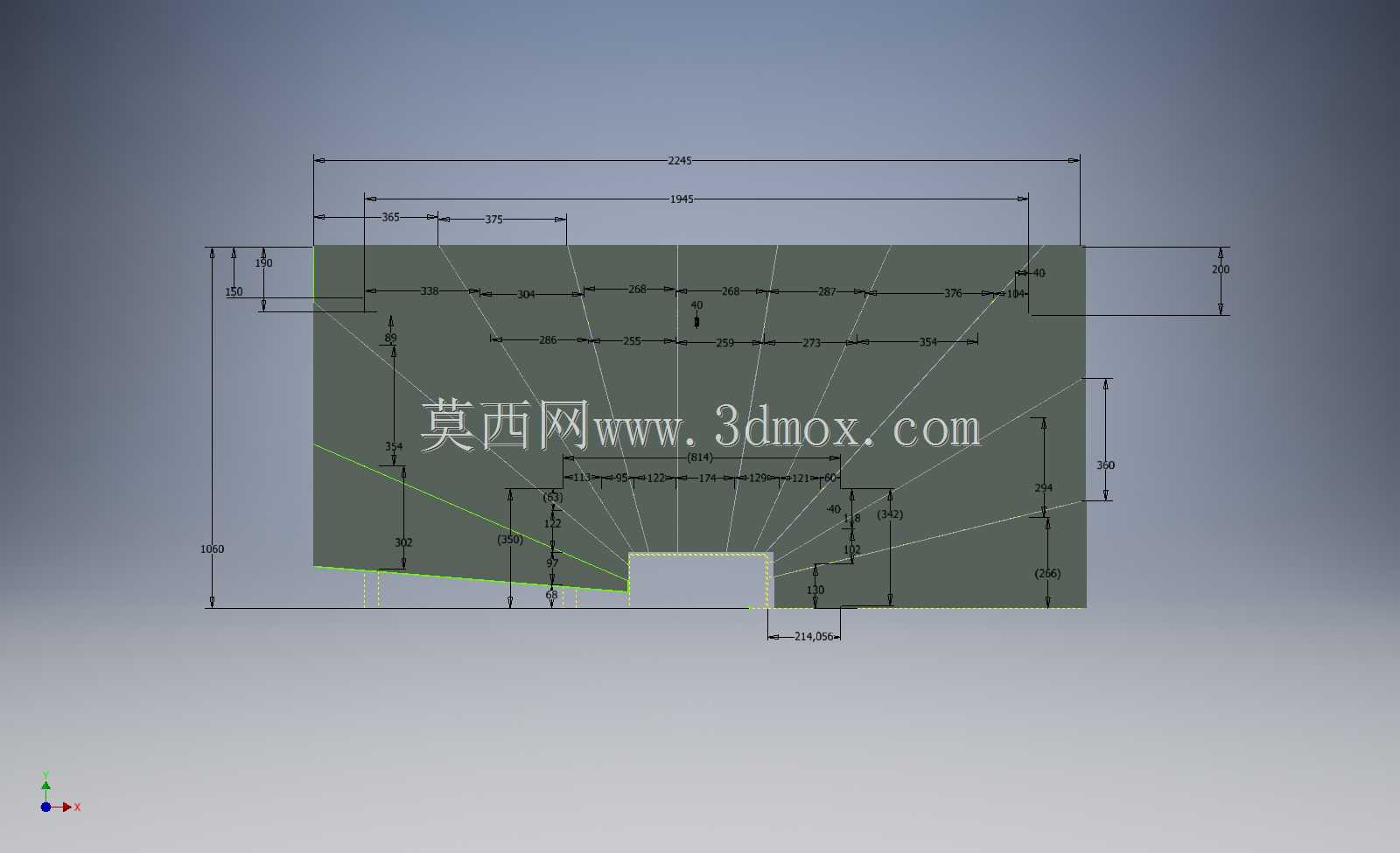

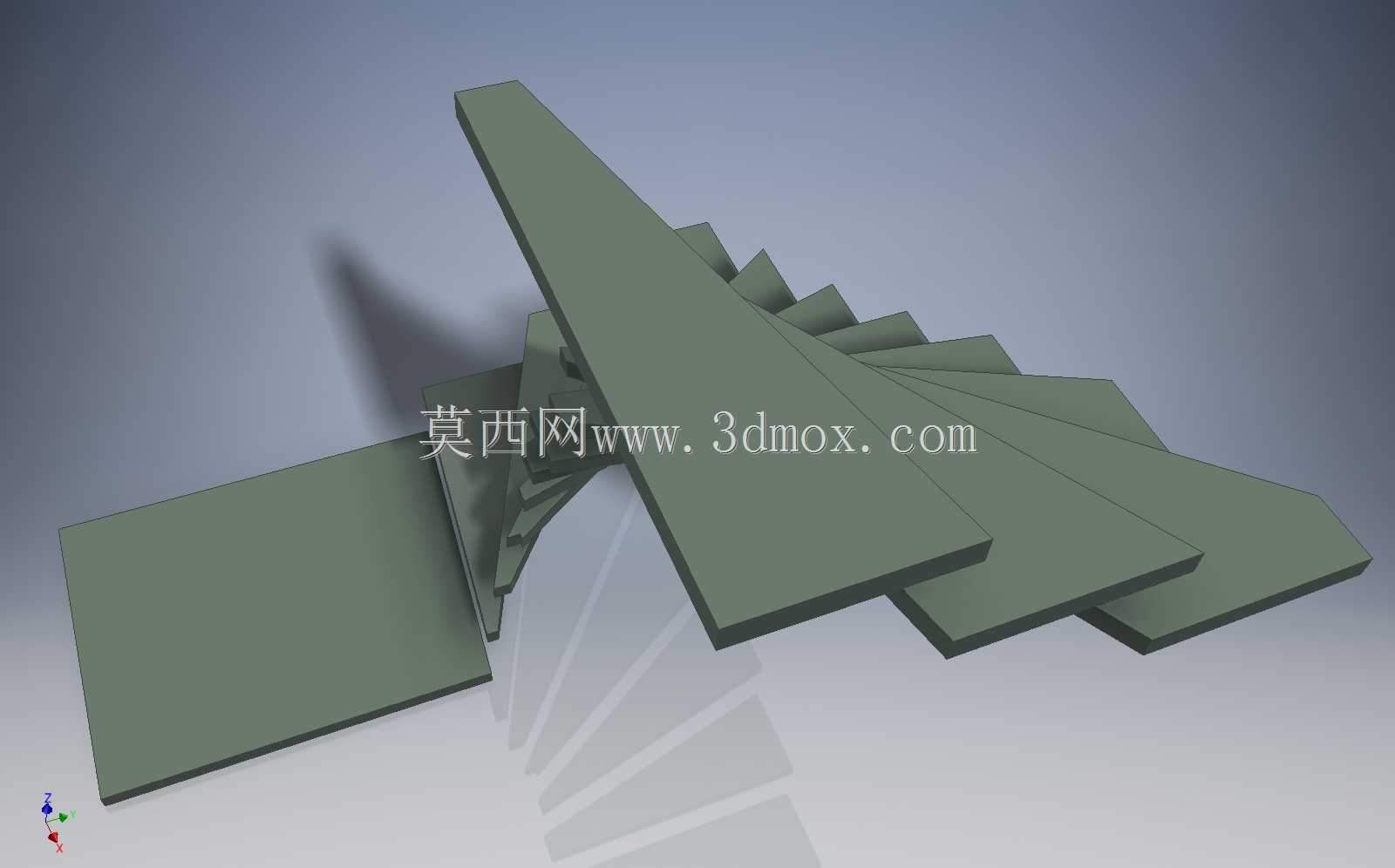

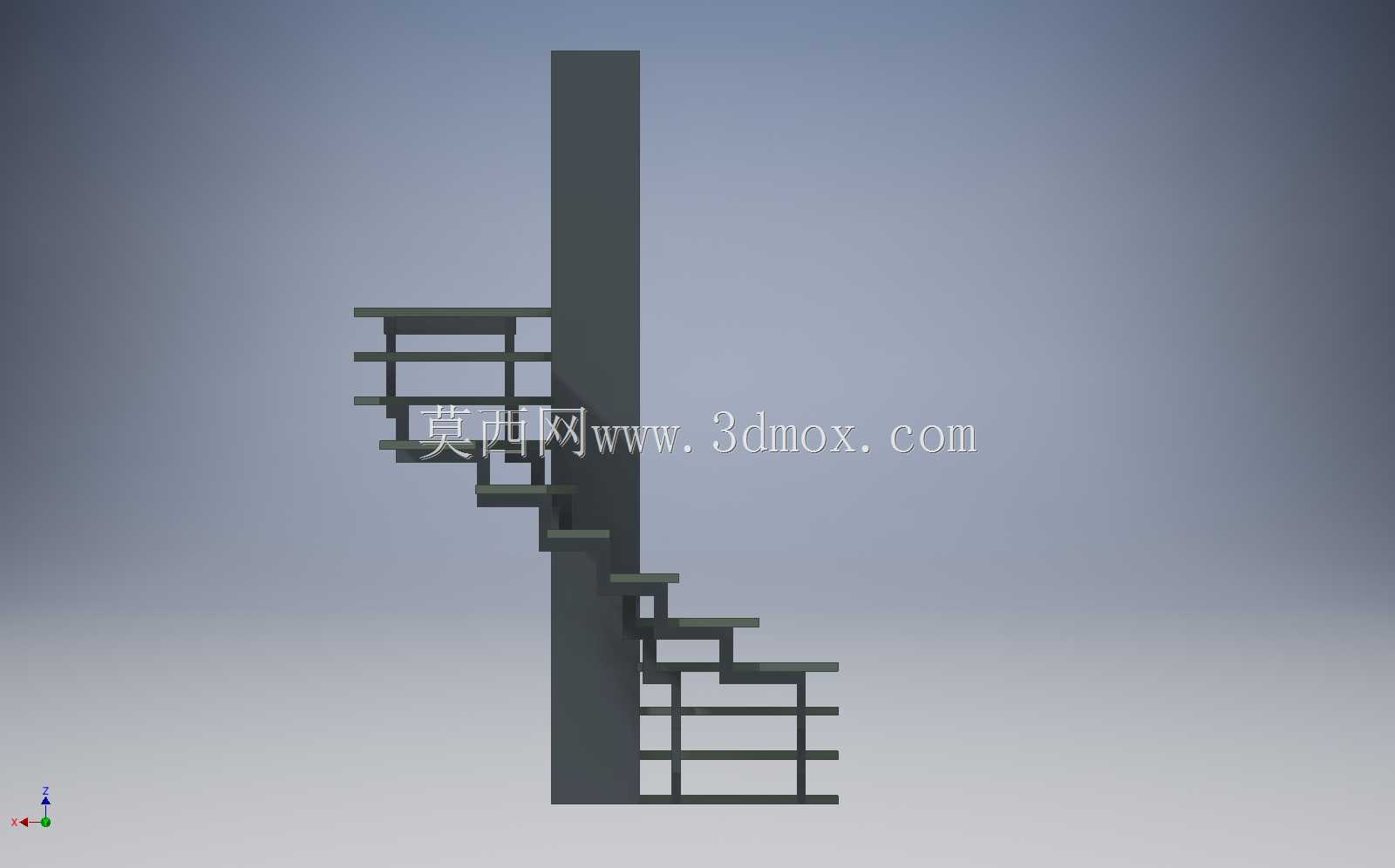

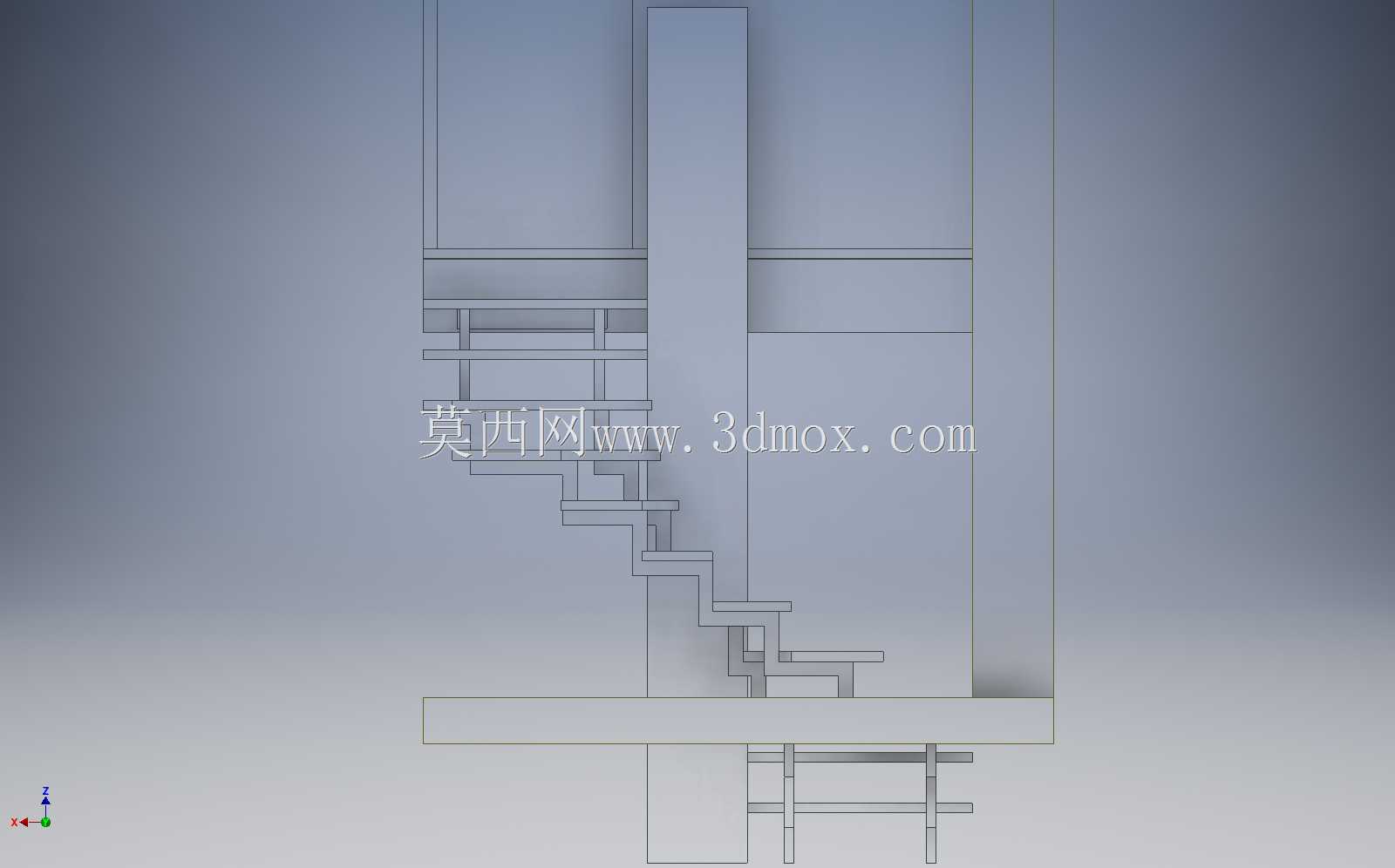

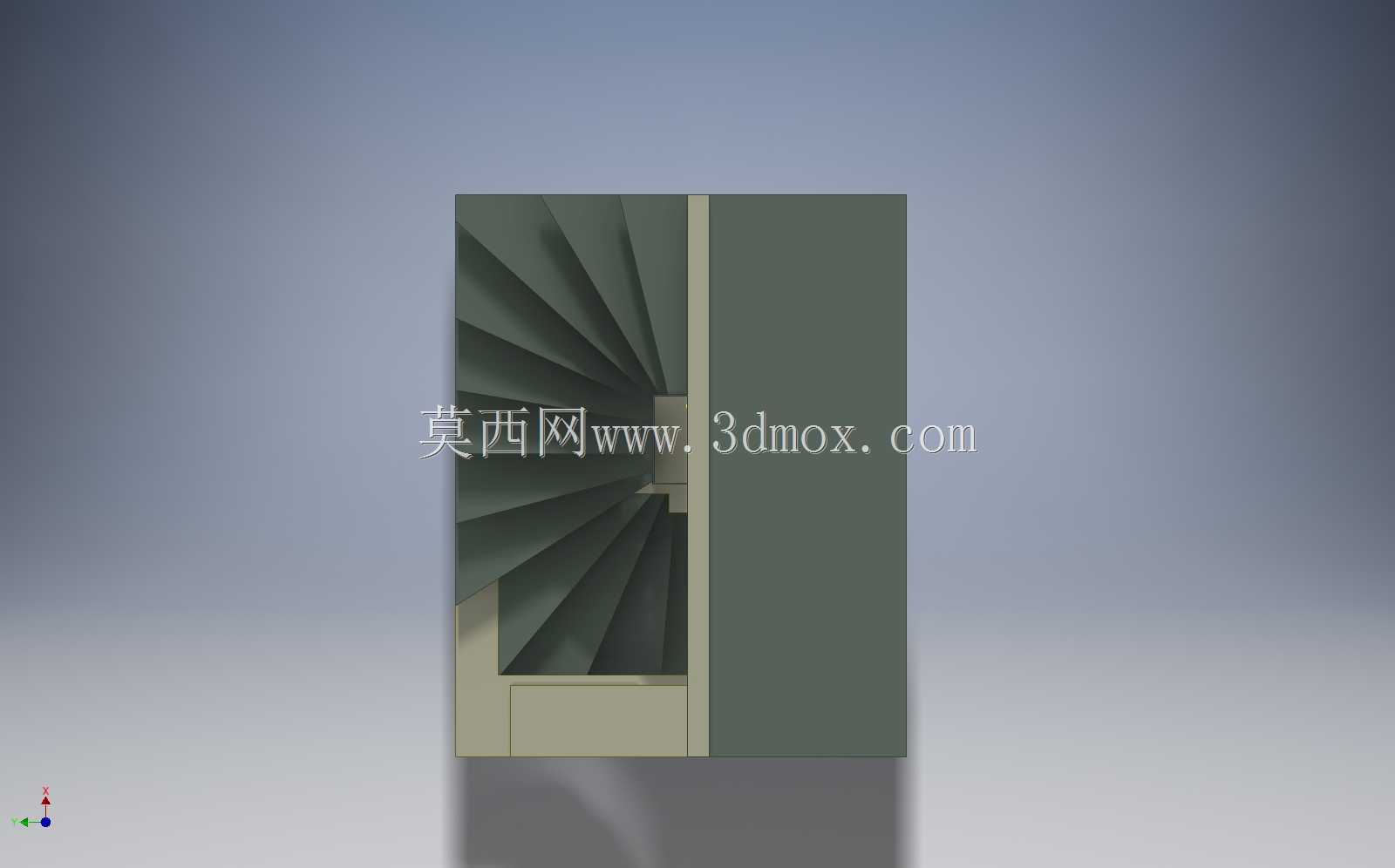

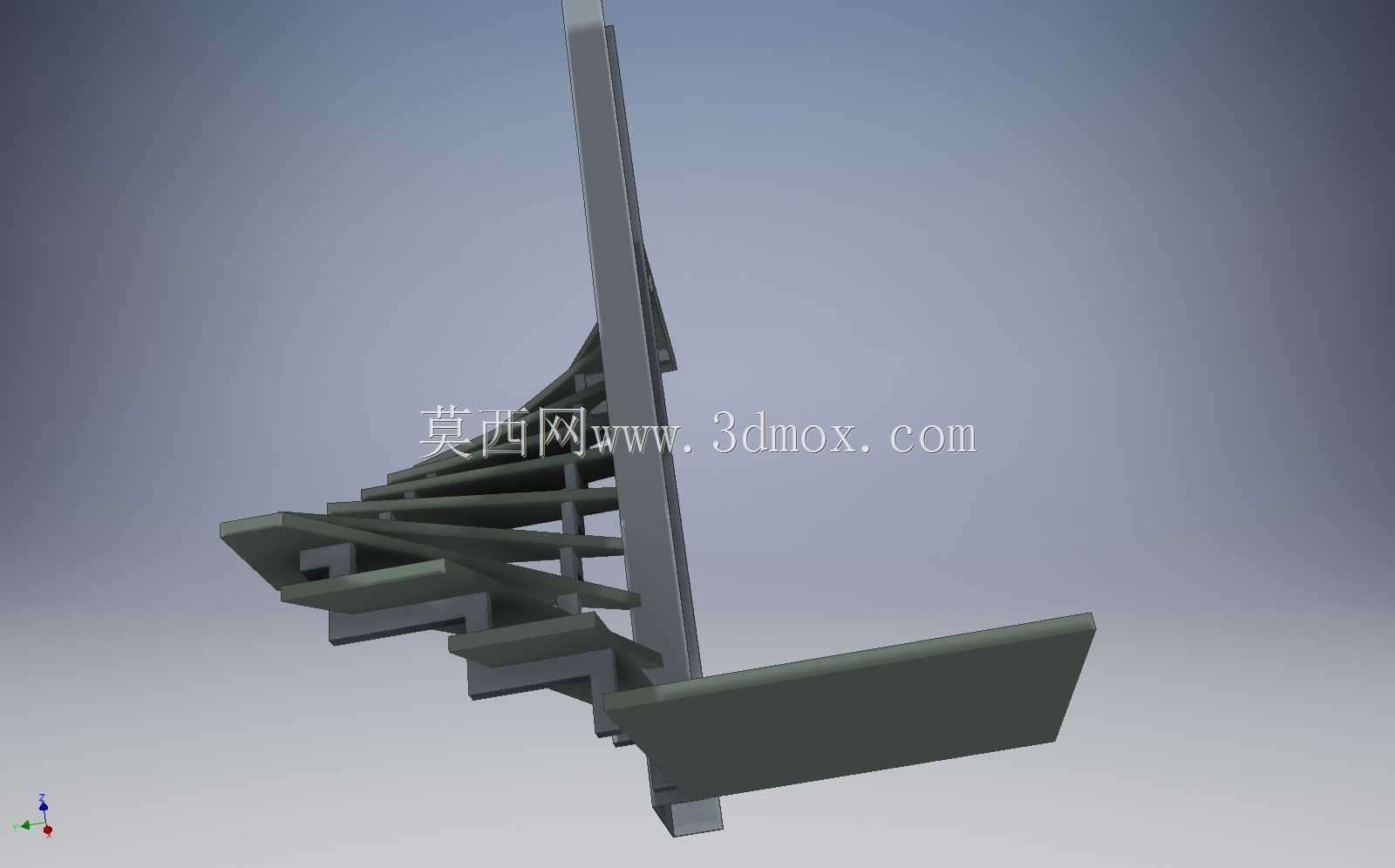

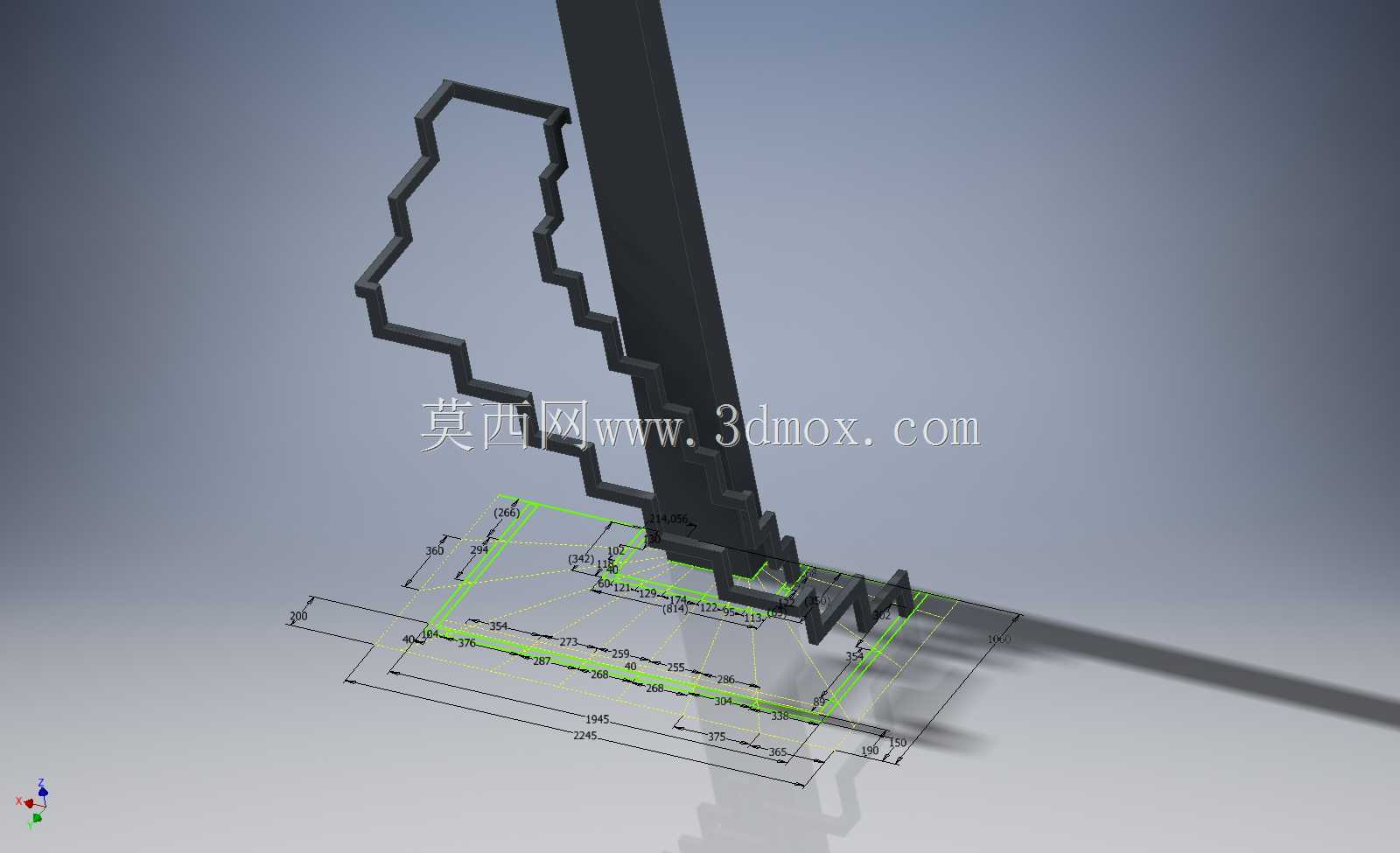

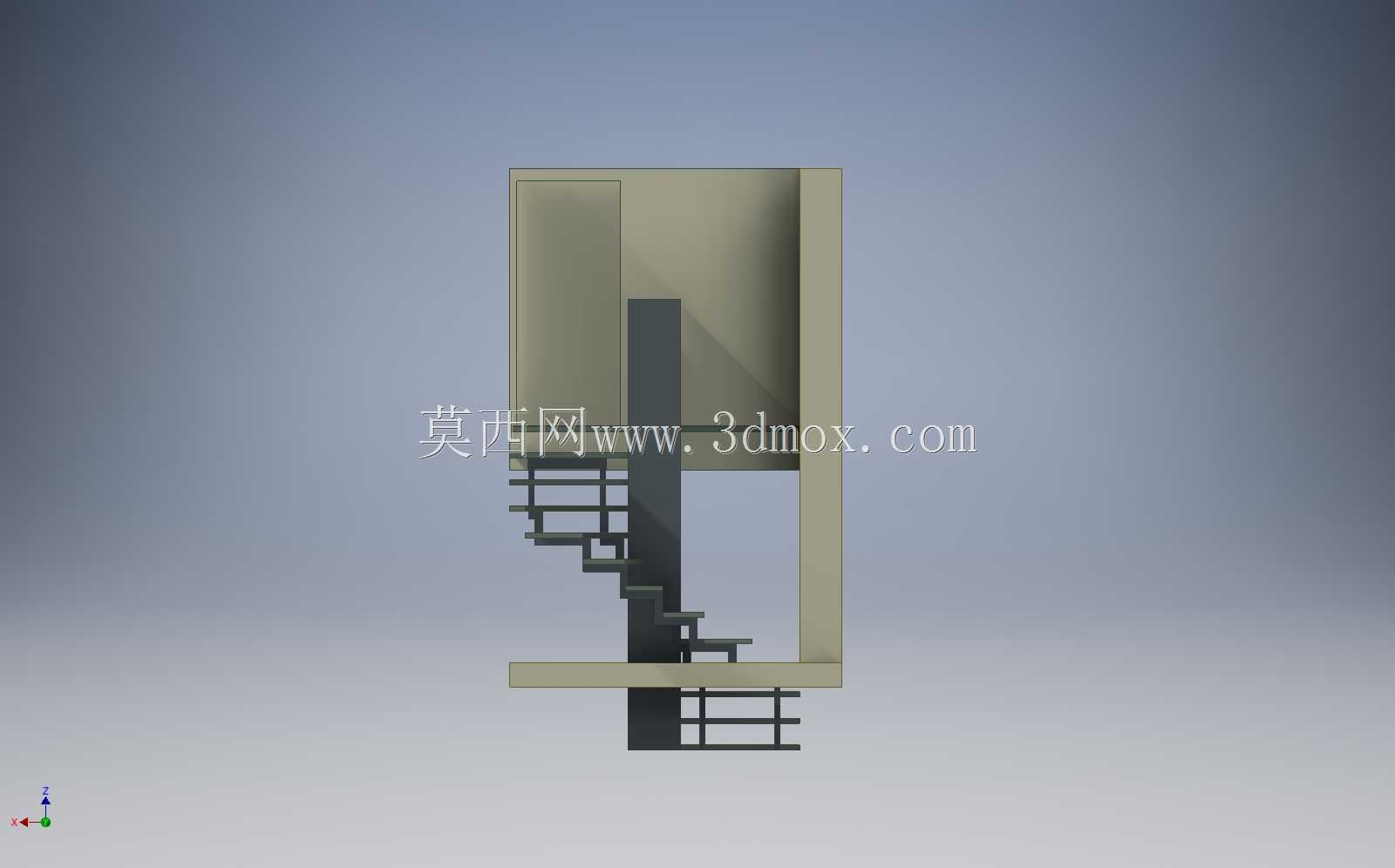

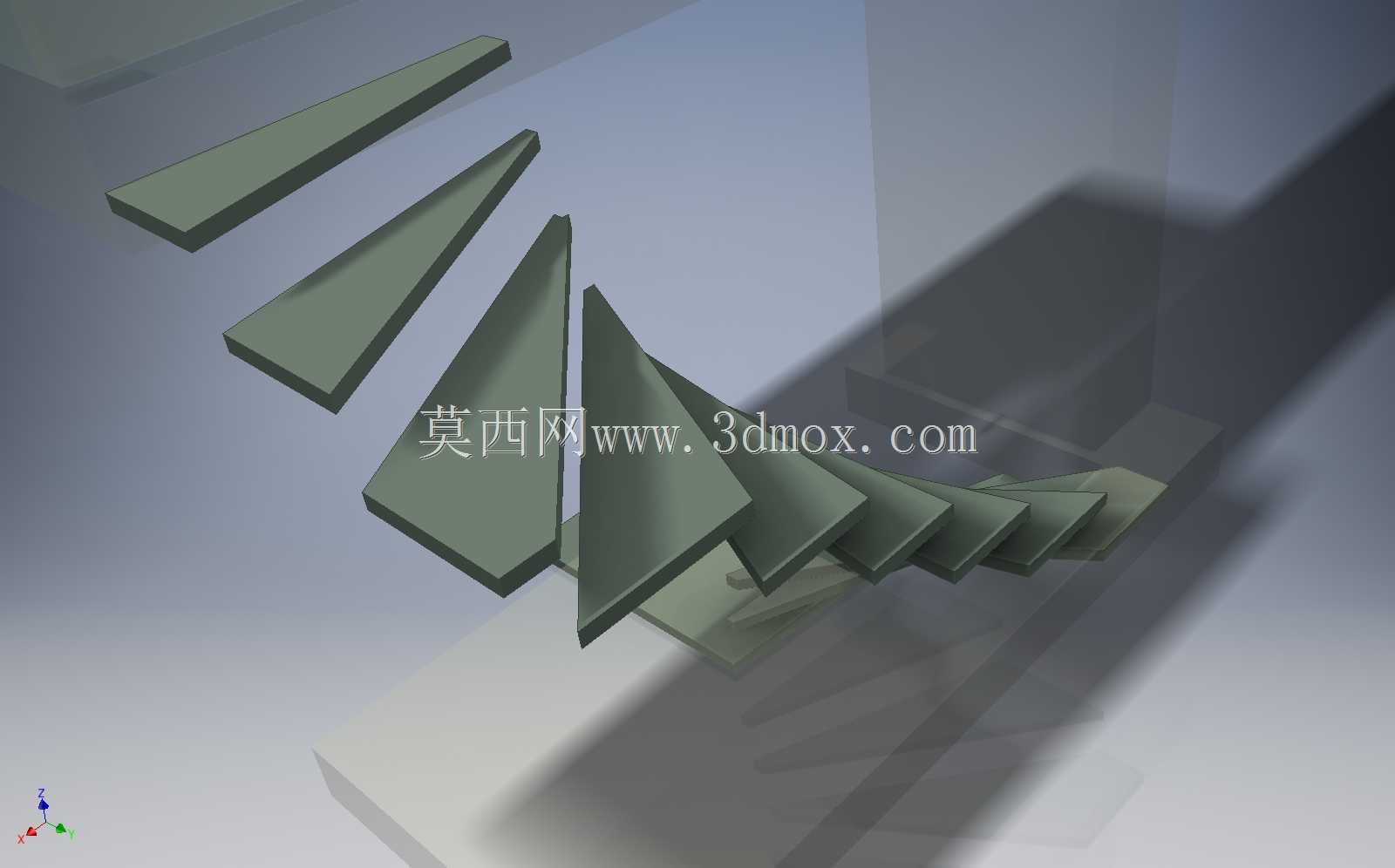

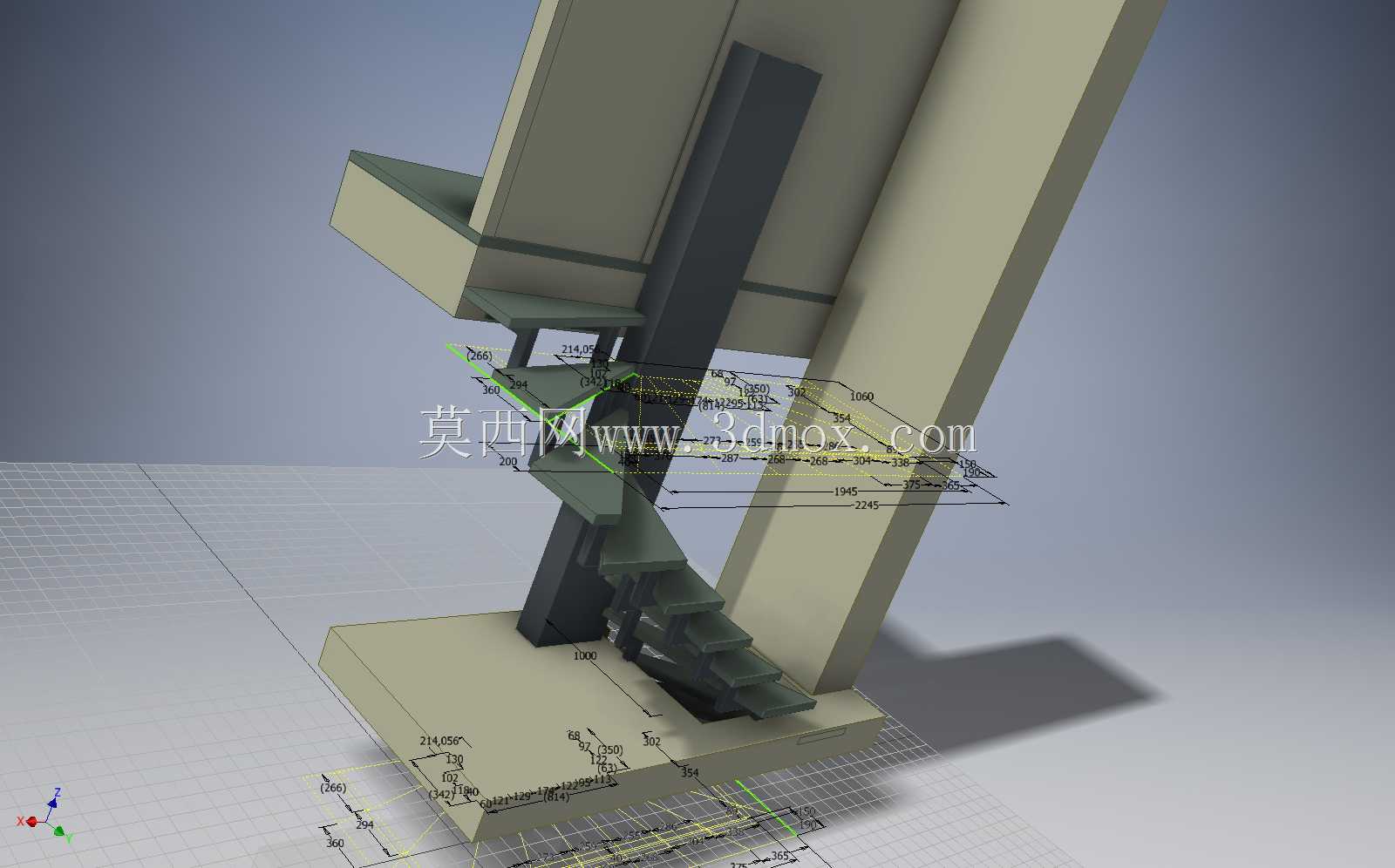

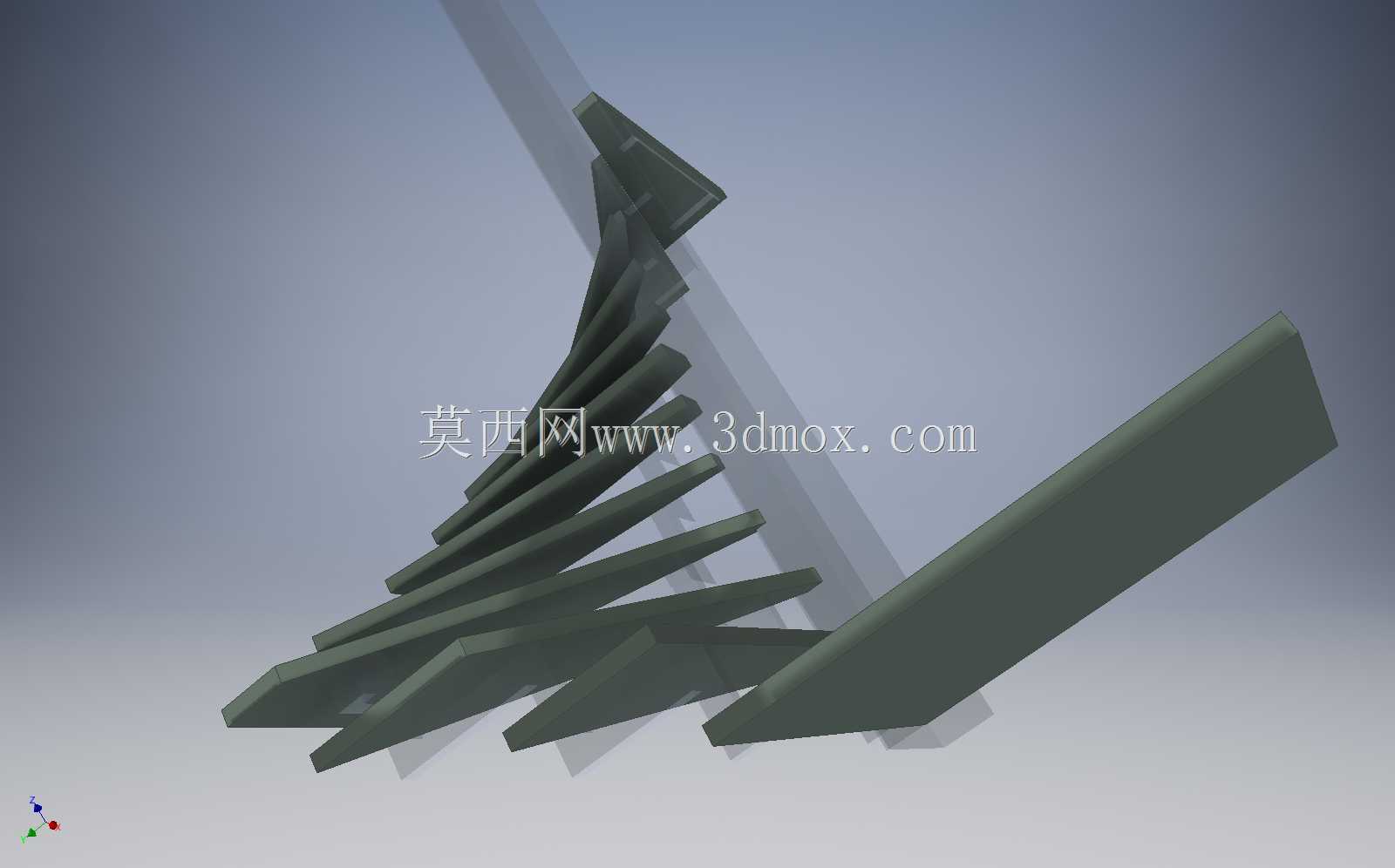

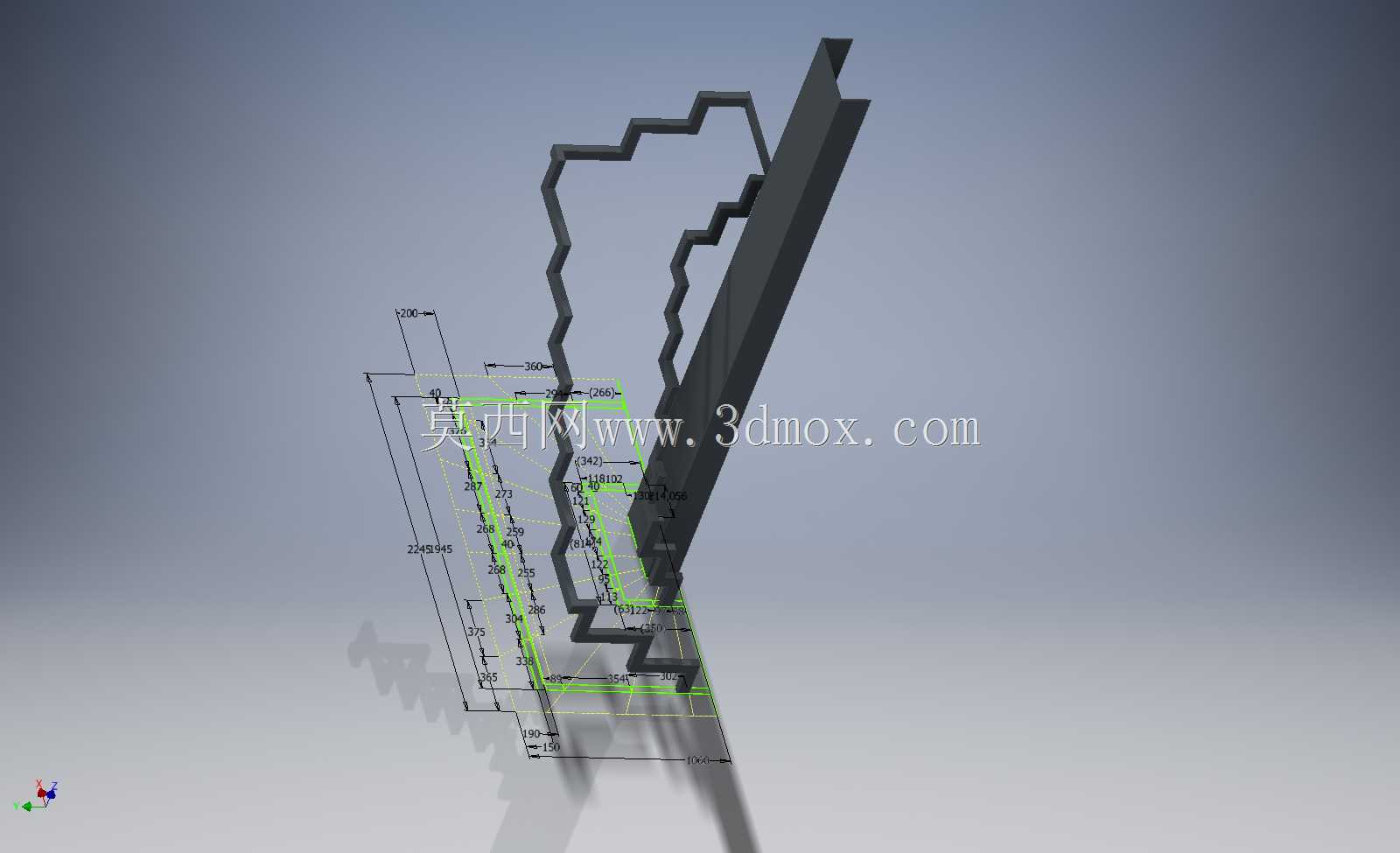

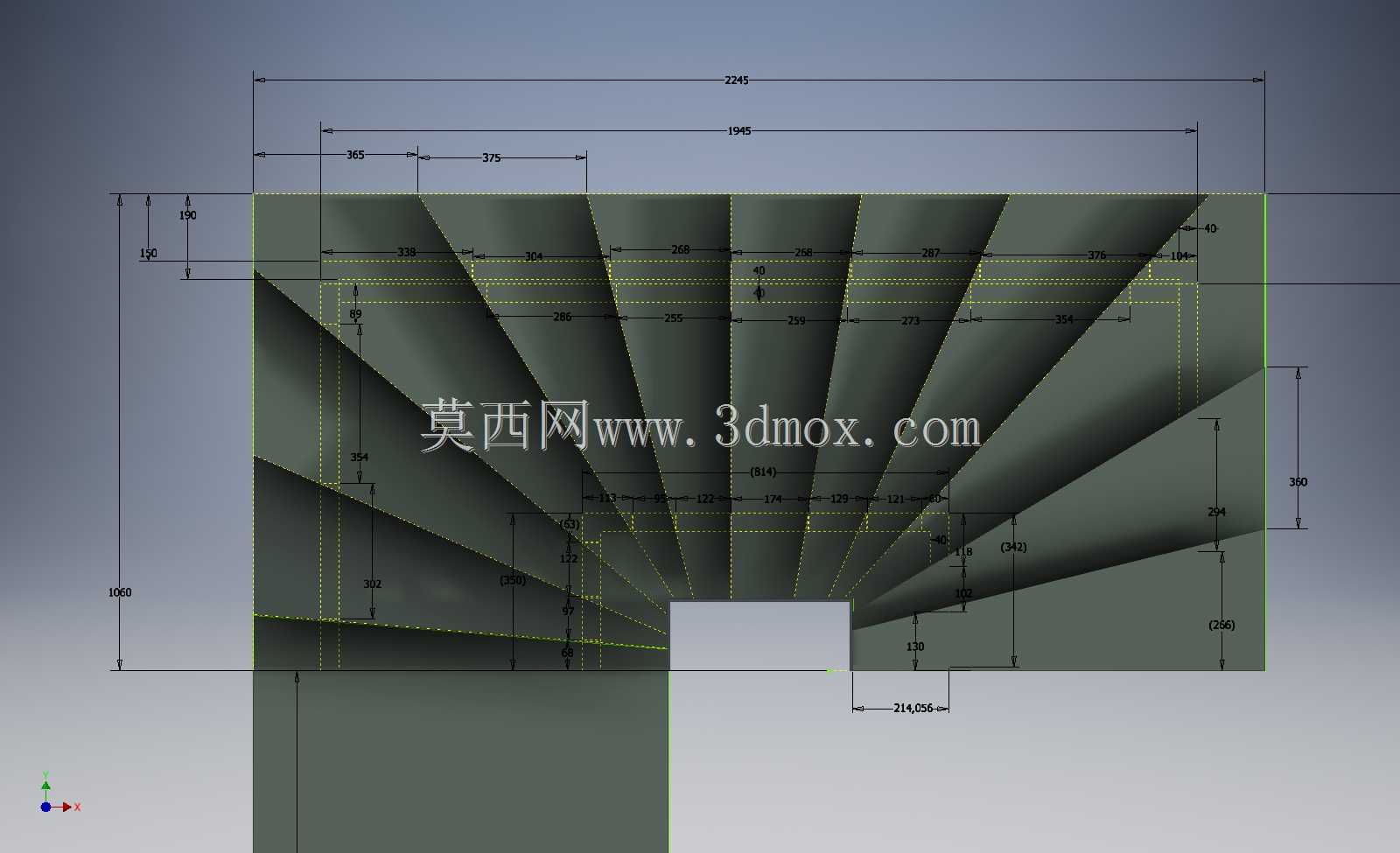

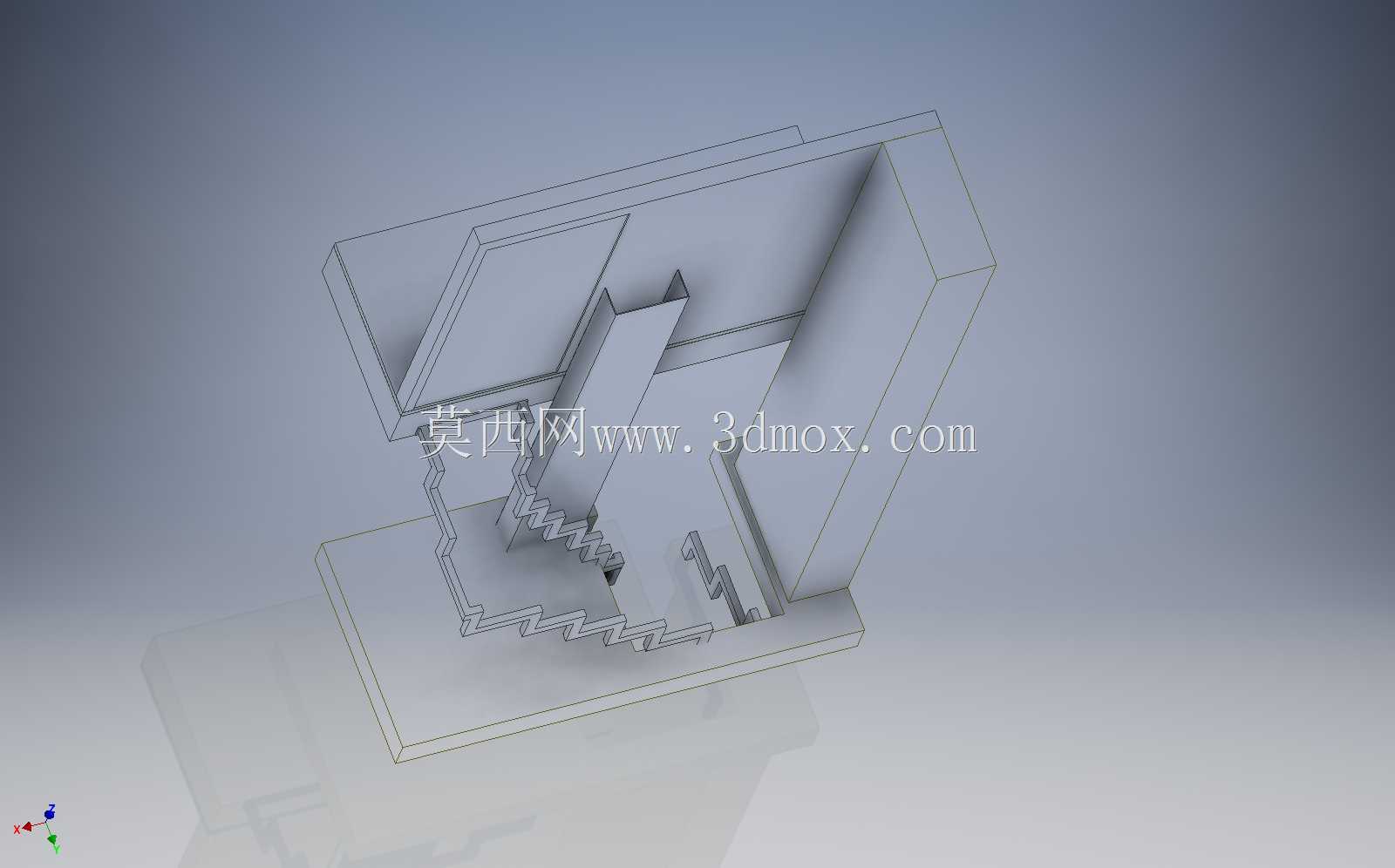

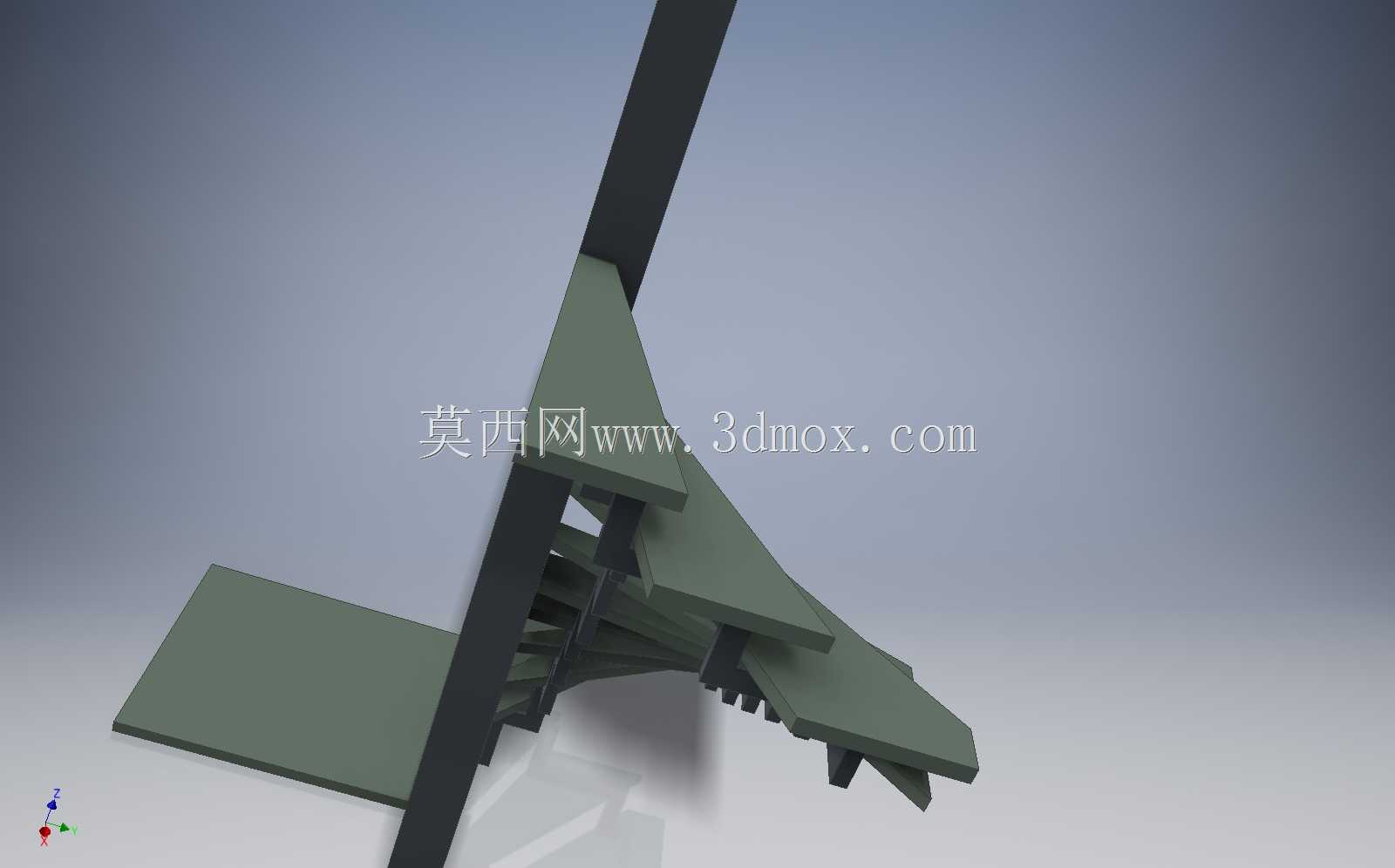

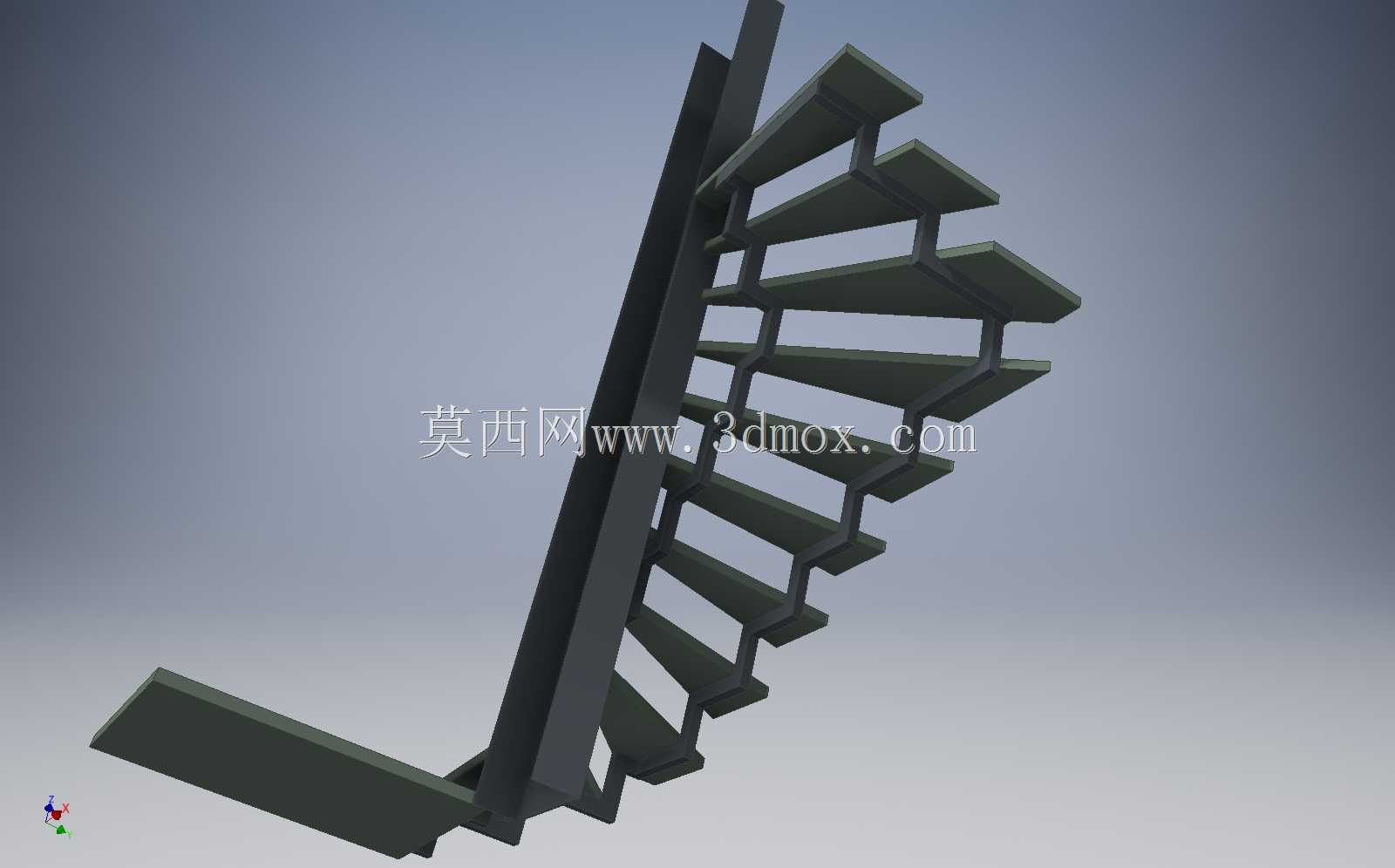

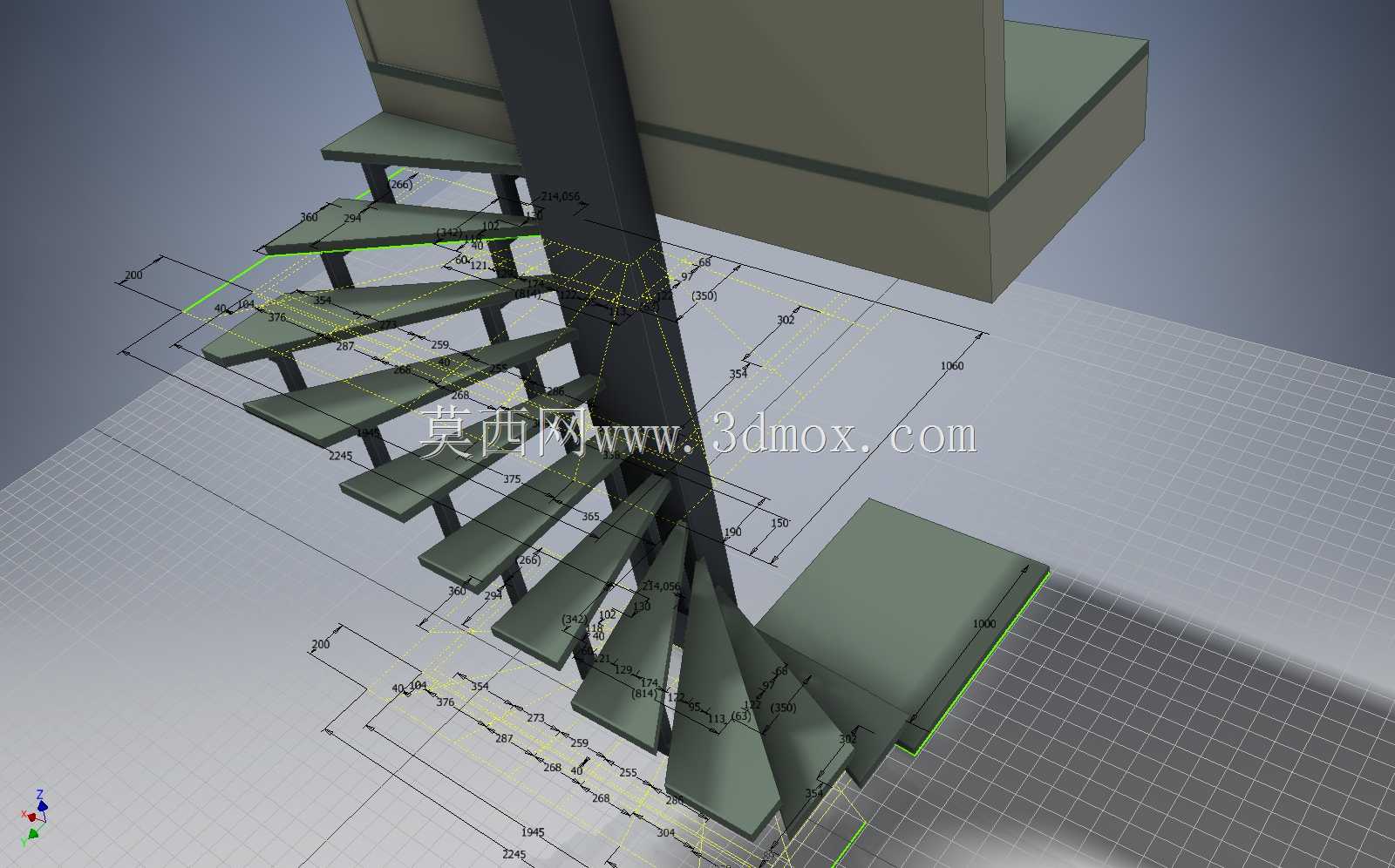

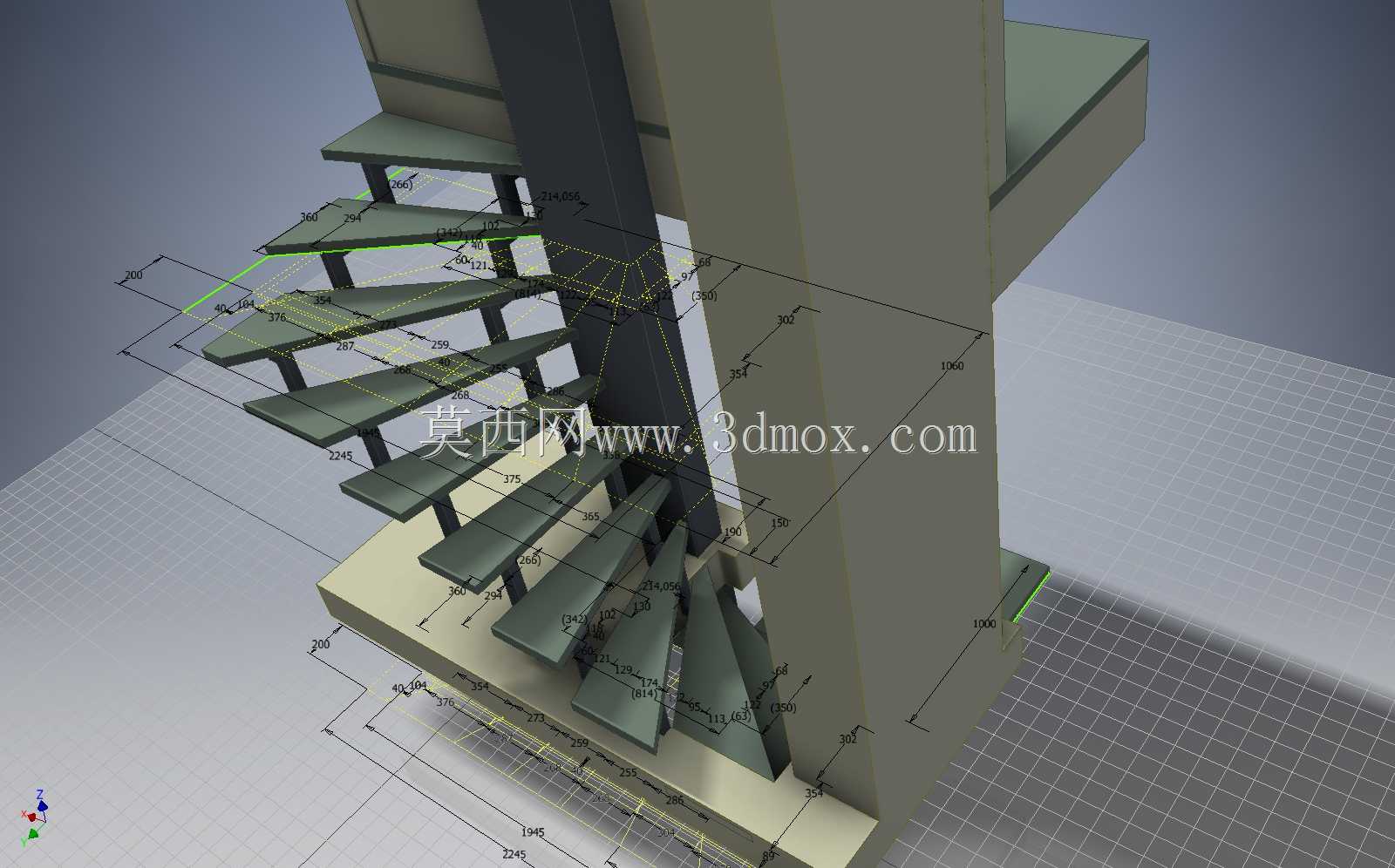

这套单侧支撑折返式钢楼梯结构，主要适配工业厂房内错层平台、设备操作检修平台的垂直通行需求，区别于传统双侧梯梁楼梯，其仅在梯段一侧设置竖向主支撑梁，所有踏步构件均采用悬挑方式与主支撑梁刚性连接，能在狭窄的设备间隙区域完成安装，不会占用过多通道空间，尤其适合周边布置有密集管线、大型生产设备的作业区域，避免双侧梯梁对通行净宽的挤占。从结构受力逻辑来看，设计阶段将主支撑梁作为核心承重构件，所有踏步的荷载均通过踏步根部的连接节点传递至主支撑梁，再由主支撑梁上下端的固定端传递至建筑结构或设备平台的预埋连接位，每个踏步均采用折板式钢板成型，踏步板与侧边加强肋一体弯折，无需额外焊接附加封边，既减少了焊接变形的风险，也能保证踏步表面的平整度，避免人员通行时出现硌脚、积灰难以清理的问题。在安装边界的考量上，主支撑梁的上下连接端均预留了标准螺栓连接孔位，可直接与平台侧的预埋钢板通过螺栓紧固，无需现场大量焊接作业，适配现有工业平台的改造加装场景，梯段整体的投影宽度较常规双侧楼梯缩减近三分之一，在保证单人携带检修工具通行所需净宽的前提下，最大限度压缩了结构占用空间。折返段的平台位置设置了加宽踏步板，可作为中途临时停留的缓冲区域，方便人员在携带较重工具时短暂调整姿态，也能避免长梯段通行时的视觉疲劳。主支撑梁采用矩形截面型钢制作，自身抗扭性能足够抵消单侧踏步带来的偏心扭矩，无需额外设置横向拉接构件，每个踏步的悬挑长度经过受力校核，在额定均布活荷载下不会出现明显下挠，踏步表面预留了防滑条安装槽，后期可直接加装防滑耐磨条，适配工业车间内存在油污、水渍的作业环境。整套结构的所有构件均采用标准化拆分设计，单个构件重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场组装，对于老旧厂房的改造项目而言，能大幅降低安装施工的难度与成本，同时梯段下方无多余支撑构件，不会遮挡下方管线的布设与检修通道，可充分利用梯下空间布置管线或临时置物区域。
