跳汰机配套工装夹具工作台结构

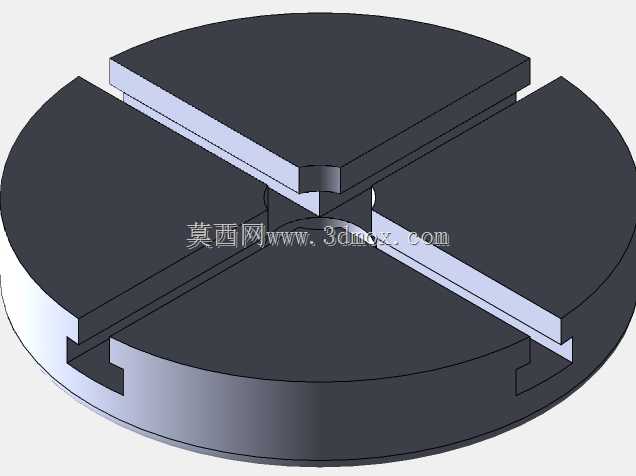

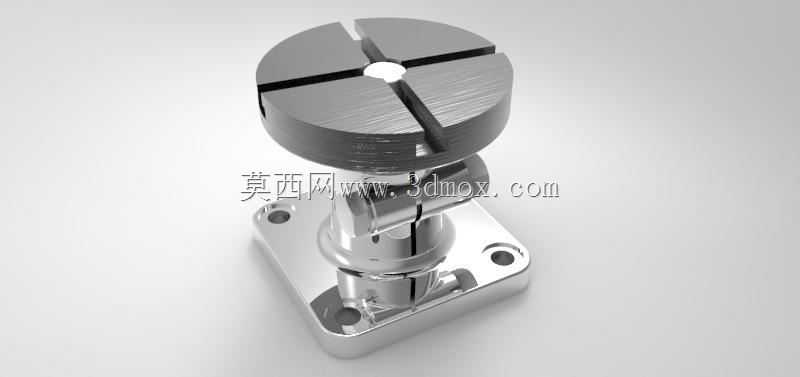

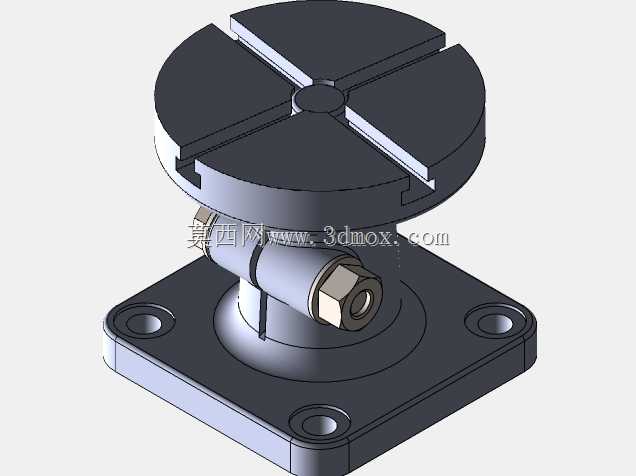

在重力选矿生产线的跳汰机设备运维与工装配套环节，这类夹具工作台主要承担跳汰机筛板、风阀组件、排料机构等易损加工件的装夹定位作业，日常生产中，跳汰机的核心运动部件长期受矿浆冲刷、往复交变载荷作用，易出现磨损、形变需要定期检修更换，配套的装夹工作台需要兼顾装夹稳定性与操作便捷性，才能保障检修、零件加工环节的精度可控。从结构设计来看，上部的开槽圆盘是核心装夹工作面，四条径向通槽可适配不同规格的T型螺栓，能根据待装夹零件的外形尺寸灵活调整压块位置，圆盘中心的通孔可作为定位基准，适配带定位轴的零件快速找正，避免每次装夹重复打表找正耗费工时。下部的方形安装底座设置了四个沉头安装孔，可通过螺栓直接固定在车间混凝土地面或者钢制检修平台上，安装时需要保证底座上平面的平面度公差不超过0.05mm每米，避免上部装夹工作面倾斜导致零件加工、检修时出现形位公差超差。中间的支撑柱采用了变径过渡结构，靠近底座的位置做了加强筋过渡，可承受装夹时的侧向冲击力，比如在对跳汰机的重型筛板进行敲击校正、螺栓紧固作业时，支撑结构不会出现晃动偏移。这类工作台的装夹工作面直径通常适配选矿车间常见的跳汰机易损件尺寸，一般控制在300mm到400mm区间，底座的安装孔距预留了足够的调节余量，可适配不同安装基面的固定需求，不需要额外加工过渡连接板。设计时特意将上部装夹盘的高度设置在距离地面850mm到900mm区间，符合一线操作人员站立作业的人机工程高度，长时间进行零件拆装、打磨、检测作业时不容易产生疲劳。工作面的开槽宽度统一采用标准T型槽尺寸，可和车间现有通用压块、螺栓配件通用，不需要单独定制特殊规格的装夹配件，降低了工装的后续维护成本。支撑柱与上部装夹盘、下部底座的连接位置都做了圆角过渡，避免应力集中导致长期受载后出现焊缝开裂或者结构形变，在选矿车间多粉尘、高湿度的作业环境下，整体结构采用金属材质加工，表面做防锈处理，可抵御矿浆飞溅带来的腐蚀，延长工装的实际使用寿命。实际使用中，这类工作台除了承担跳汰机零件的检修装夹，也可临时承担小型选矿配件的钻孔、打磨、装配作业，装夹时可根据零件的重心位置调整压块的固定点位，对于异形零件还可配合角度垫块实现倾斜装夹，满足不同角度的加工作业需求。
