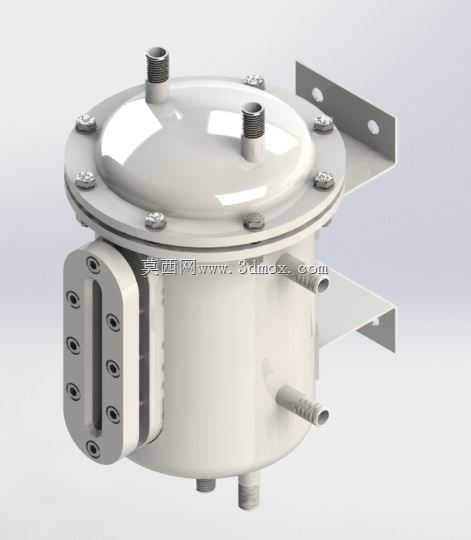

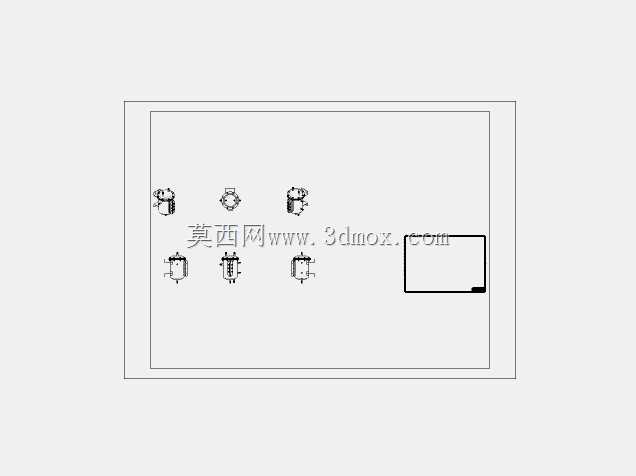

4.5升立式承压密封储液罐体结构

这款4.5升容积的立式密封罐体，常配套在小型流体处理系统、实验室中试装置、小型真空供料回路中作为缓冲储液、气液分离或者稳压存料的单元使用，日常工况下可兼容水性介质、轻度腐蚀性流体以及低压气态介质的暂存需求，在小型水处理试验台、日化配料小试装置、牙科诊疗供水回路、小型真空负压站中都能见到同结构罐体的应用。设计阶段首先锚定4巴的额定工作压力做结构校核，筒体选用3mm壁厚的304不锈钢板材卷制，筒体内径控制在190mm，整体含顶部封头与底部接口的总高度为240mm，这个尺寸配比既保证了4.5升的有效容积，也避免了大直径薄壁筒体在承压状态下出现失稳变形的问题，法兰边的螺栓排布经过等距校核，周向均匀布置的紧固件能让密封垫片受力均匀，杜绝局部压合不严导致的渗漏问题。罐体侧面开设的长条式液位视窗是结构设计里的实用细节，视窗通过多组螺栓独立压合固定在筒体侧开口上，透明视板可直接观察罐内介质液位高度，无需额外加装外置液位传感器就能让运维人员直观掌握储液量，适合对成本控制敏感、不需要远传液位信号的小型配套场景。罐体顶部设置两个外螺纹接口，分别作为介质进出或者排气、测压的接驳位，筒体侧下方与底部分别布置不同通径的外螺纹接头，可根据管路走向需求分别作为排污口、回流口或者取样口使用，无需额外改装就能适配多种管路接驳方案。罐体侧面焊接的L型安装支架是安装边界的核心设计点，支架上预留的两个安装孔可直接通过螺栓固定在设备机架立面或者安装墙板上，支架与筒体的焊接位置经过重心校核，满容状态下罐体不会出现偏载倾斜，安装后整体外伸尺寸控制合理，不会过多占用设备内部的排布空间，适合在紧凑的小型设备舱内布置。结构设计时特意将所有接口的螺纹规格做了统一适配，可直接匹配常规工业管路的快插接头或者硬管连接，不需要额外做变径转接，顶部封头采用冲压成型的圆弧结构，相比平盖结构能更好地分散承压时的应力集中，降低封头厚度需求的同时也提升了长期承压的结构可靠性，所有焊接位置都做了圆弧过渡处理，避免直角焊缝位置出现应力开裂，也方便后期做表面抛光与清洁处理，适配有卫生级要求的应用场景。
