紊流水域液位传感器防护安装结构

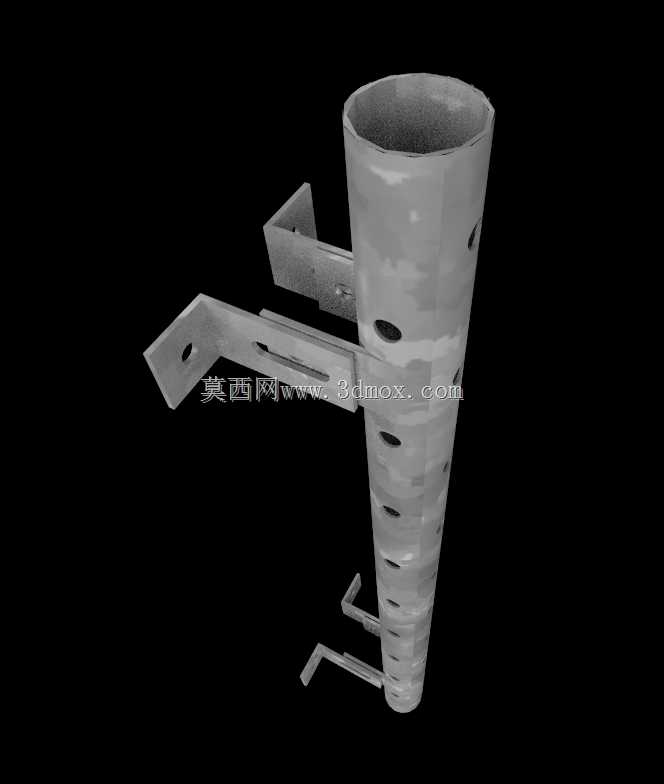

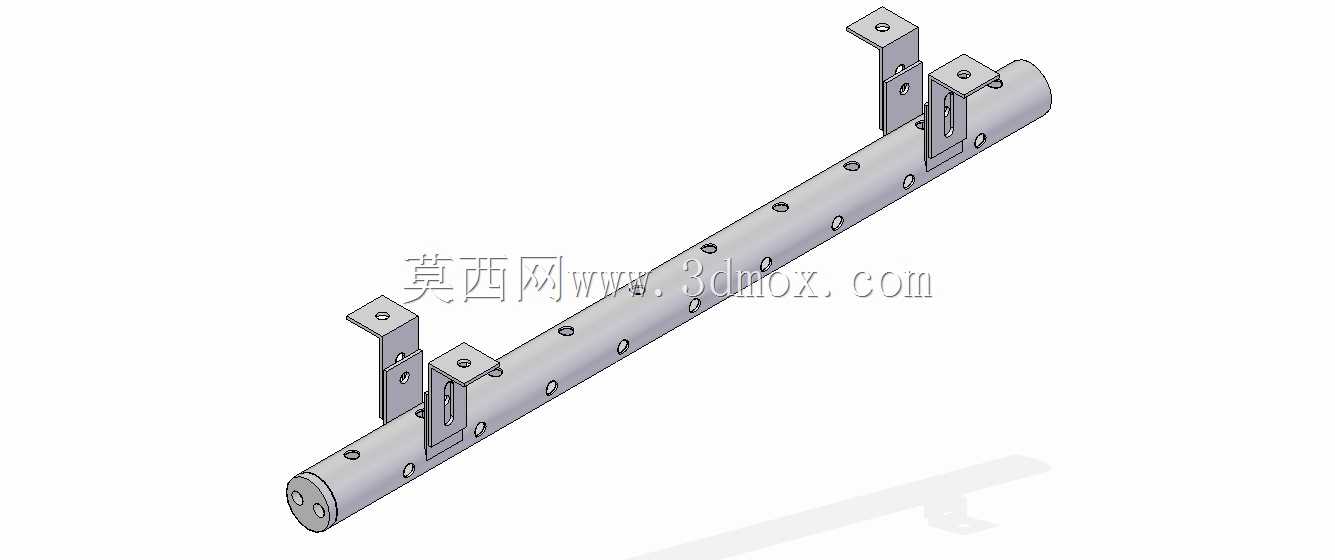

在水文监测、明渠流量计量、工业排污口液位采集这类存在水流紊动的场景中，裸露安装的液位传感器很容易被水流裹挟的杂物撞击，或是受紊流脉动冲击导致探头偏移、测量数据跳变，严重时甚至会造成传感器直接损坏，这套防护安装结构正是针对这类痛点设计的。整套结构主体采用带密集透水孔的锥形筒体作为传感器容纳腔，锥形的外形设计能够有效分流紊流冲击，顺着锥面引导水流沿筒壁外侧流过，减少水流直接作用在内部传感器上的脉动压力，同时筒壁均匀分布的透水孔可以保证筒内外液位快速平衡，不会因为筒体遮挡造成液位测量滞后，避免出现数据失真的问题。筒体侧面配套的两组L型安装支架，预留了多组长条调节孔，安装时可以根据现场安装基面的实际情况调整固定位置，既可以通过膨胀螺栓固定在混凝土渠壁上，也可以配合抱箍固定在金属测杆上，适配不同的现场安装边界，不需要额外定制转接件。设计时特意将筒体设置为上粗下细的锥度，一方面是让下落的杂物顺着锥面滑走，不会堆积在筒体顶部遮挡透水孔，另一方面下部收窄的结构可以减少底部水流的扰动影响，让筒内的液位环境更稳定，保证传感器探头处于相对平稳的水体环境中。从安装尺寸来看，筒体上部的内径可以适配市面上多数常规投入式、杆式液位传感器的探头尺寸，支架的伸出长度预留了足够的安装操作空间，固定时不需要将手伸入紊流区域就能完成螺栓紧固，降低现场安装的操作难度。透水孔的孔径经过匹配设计，既能阻挡大体积的石块、漂浮杂物进入筒内撞击传感器，又不会因为孔径过小造成透水不畅，在高流速紊流工况下也能保证筒内外液位差控制在测量允许误差范围内。支架的折弯角度经过受力校核，能够承受高流速下水流冲击筒体产生的侧向推力，不会出现支架变形、筒体倾斜的问题，长期使用也能保持传感器的安装垂直度，保证测量精度。
